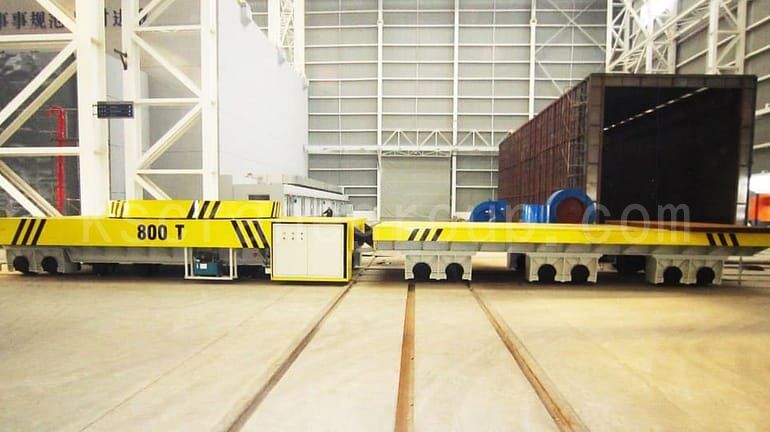

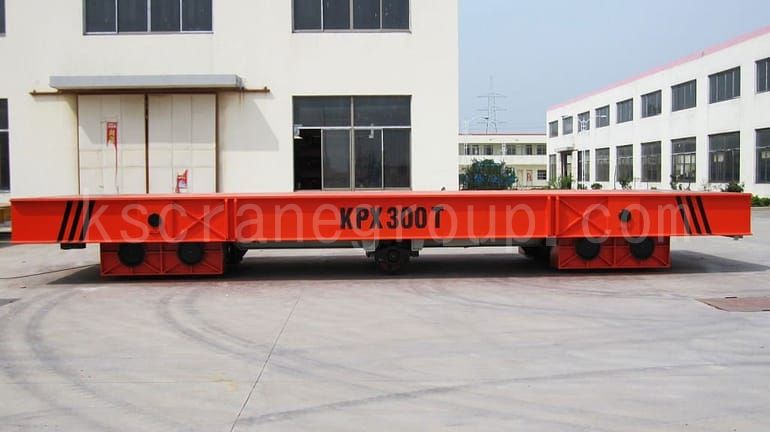

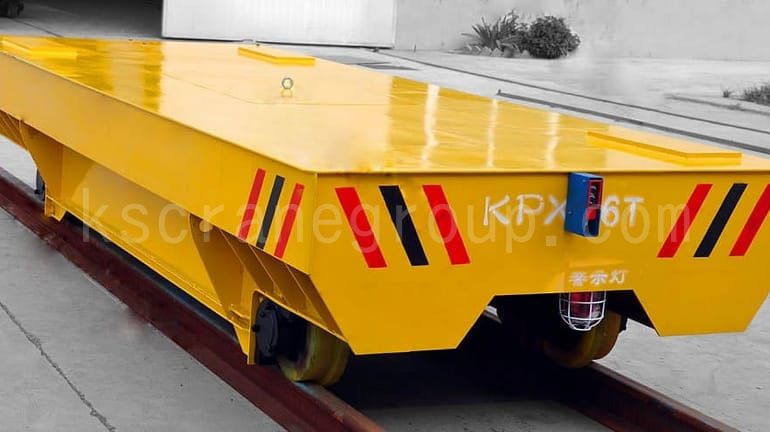

KPX 배터리 이송 카트
제품 설명
KPX Series Rail Transfer Carts Powered by Battery KPX Series flat trolley are battery powered. The batteries are installed in the carts. The batteries supply electricity to the DC motor through the electrical control system. We use this principle to operate the carts, for example, start, stop, go forward and backward, adjust the speed and so on. KPX battery transfer cart can be used both on the ‘S’ and arc-shaped railways. They also can be used in the ferry condition and flammable, explosive environment. The hydraulic lifting device can be installed on the flat carts. The DC motor has the advantages of stable start, big starting power, small impact to the gear reducer, low voltage, long lifetime and so on. Compared with the KPJ and KPD flat carts, the KPX series are more safe and flexible. The running distance is not limited. It has no strict requirement for the construction of the railway. KPX series are suitable to be used in the long distance transportation and low using frequency. The batteries need maintenance once a regular time. The lifetime of the batteries is about 2.5 years. The using time after once charge is limited.매개 변수
| 모델 | KPX-2t | KPX-5t | KPX-10t | KPX-16t | KPX-20t | KPX-25t | KPX-30t | KPX-40t | KPX-50t | KPX-63t | KPX-80t | KPX-100t | KPX-150t | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 정격 부하 (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 테이블 길이 | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 | |
| 사이즈 폭 | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| (mm) 높이 | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
| 휠베이스 (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 레일 내부 게이지 (mm) |
1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 휠 지름 (mm) | Ф 270 |
Ф 300 |
Ф 300 |
Ф 350 |
Ф 350 |
Ф 400 |
Ф 400 |
Ф 500 |
Ф 500 |
Ф 600 |
Ф 600 |
Ф600 (무거운) |
Ф 650 |
|
| 휠 수량 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 지상고 (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 실행 속도 (mm) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| 모터 파워 (kw) | 1 | 1.2 | 1.6 | 2 | 22 | 3 | 3.5 | 4 | 5 | 6.3 | 8 | 10 | 15 | |
| 배터리 용량 (Ah) | 180 | 180 | 160 | 180 | 180 | 250 | 250 | 300 | 330 | 400 | 400 | 440 | 60 | |
| 배터리 전압 (V) | 24 | 36 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 72 | 72 | 72 | |
| 완전 부하시 실행 시간 | 4.32 | 5.4 | 4.8 | 4.3 | 4 | 4 | 3.5 | 3.6 | 3.3 | 3 | 3.6 | 3.2 | 2.9 | |
| 1 회 충전 주행 거리 (km) | 6.5 | 8.1 | 7.2 | 5.1 | 4.8 | 4.8 | 4.2 | 4.3 | 4 | 3.6 | 4.3 | 3.8 | 3.2 | |
| 최대 휠 하중 (kn) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 기준 중량 (t) | 2.8 | 36 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
| 추천 레일 모델 |
P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
메모
- 원격 무선 제어 (수입 또는 중국산)
- 장애물 또는 사람 감지시 자동 정지, 리미트 스위치 (여행 제한)
- 배터리 유형 (유지 보수 배터리, 리튬 배터리, 방폭 배터리 및 고온 배터리 없음;
- 모터 (브러시가있는 DC 모터 및 브러시리스 DC 모터;
- 전기 부품 (수입 또는 중국 제).
