공간 효율적이고 유연한 자재 운반을 위한 세미 갠트리 크레인

Semi-gantry cranes add dedicated lifting coverage to production lines, workstations, warehouses, and workshop-adjacent yards. One side runs on an elevated runway, while the other is supported by a leg traveling on a ground rail. This layout reduces ground-level obstruction and does not require a complete two-sided elevated runway system. Single-girder, double-girder, and different hoisting configurations are available for different loads, operating frequencies, and handling requirements.

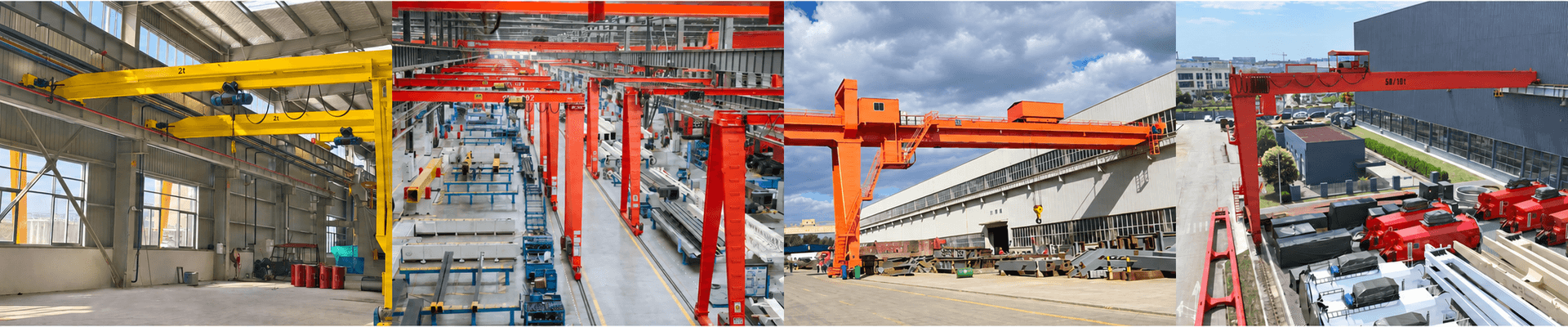

세미갠트리 크레인의 종류

Four semi-gantry crane types are available to match different loads, operating frequencies, and space constraints, providing flexible material-handling options while retaining the space-efficient semi-gantry layout.

MB 단일 거더 세미 갠트리 크레인

• 가벼운 작업부터 중간 정도의 작업까지 매일 이루어지는 들어올리기 및 운반 작업에 적합합니다.
• 하중 및 적용 요구 사항에 따라 CD1, MD1 또는 HC 전동 와이어 로프 호이스트로 구성할 수 있습니다.
• 단일 거더 설계와 호이스트 덕분에 비교적 저렴하여 일상적인 리프팅 작업에 비용 효율적인 선택입니다.

FEM 표준 단일 거더 세미 갠트리 크레인

• 경량 설계로 크레인의 전체 무게, 바퀴 하중 및 기계적 마모가 줄어듭니다.
• 가변 주파수 기술이 적용된 FEM 표준 전동 호이스트를 장착한 이 크레인은 부드러운 시동, 정지 및 정밀한 위치 지정을 통해 자재 운반 중 충격과 진동을 줄입니다.
• 이 모델은 MB 모델의 업그레이드 버전으로, 초기 구매 비용이 MB 모델보다 높습니다.

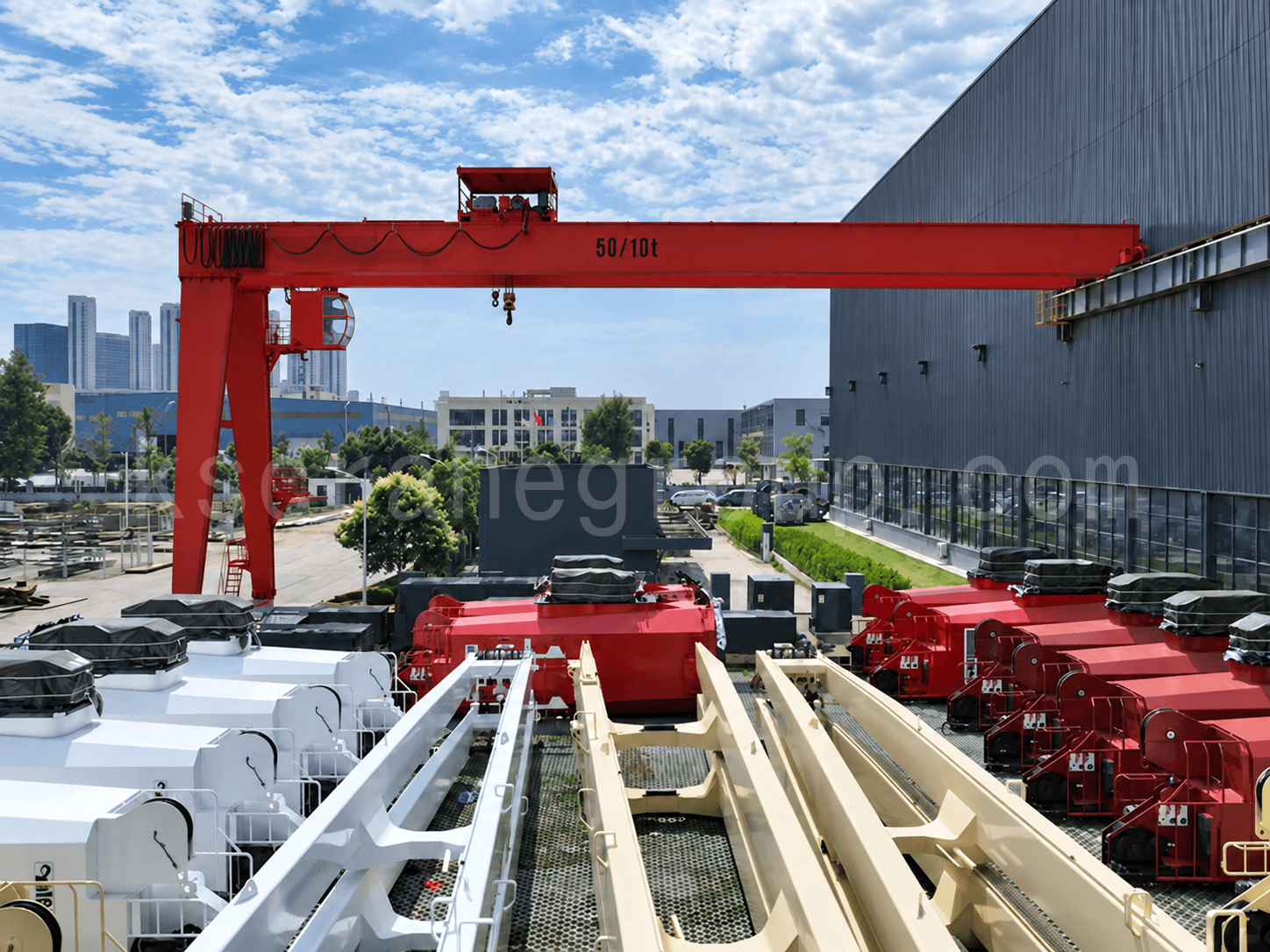

MGB 이중 거더 세미 갠트리 크레인

• 더 무거운 하중과 더 넓은 범위에 적합하며, 뛰어난 안정성을 제공합니다.
• 동일한 인양 용량을 기준으로 할 때, 후크의 상한 위치는 일반적으로 MB 모델보다 높습니다.
• 이 크레인의 총 중량과 구매 비용은 MB 모델보다 높습니다.

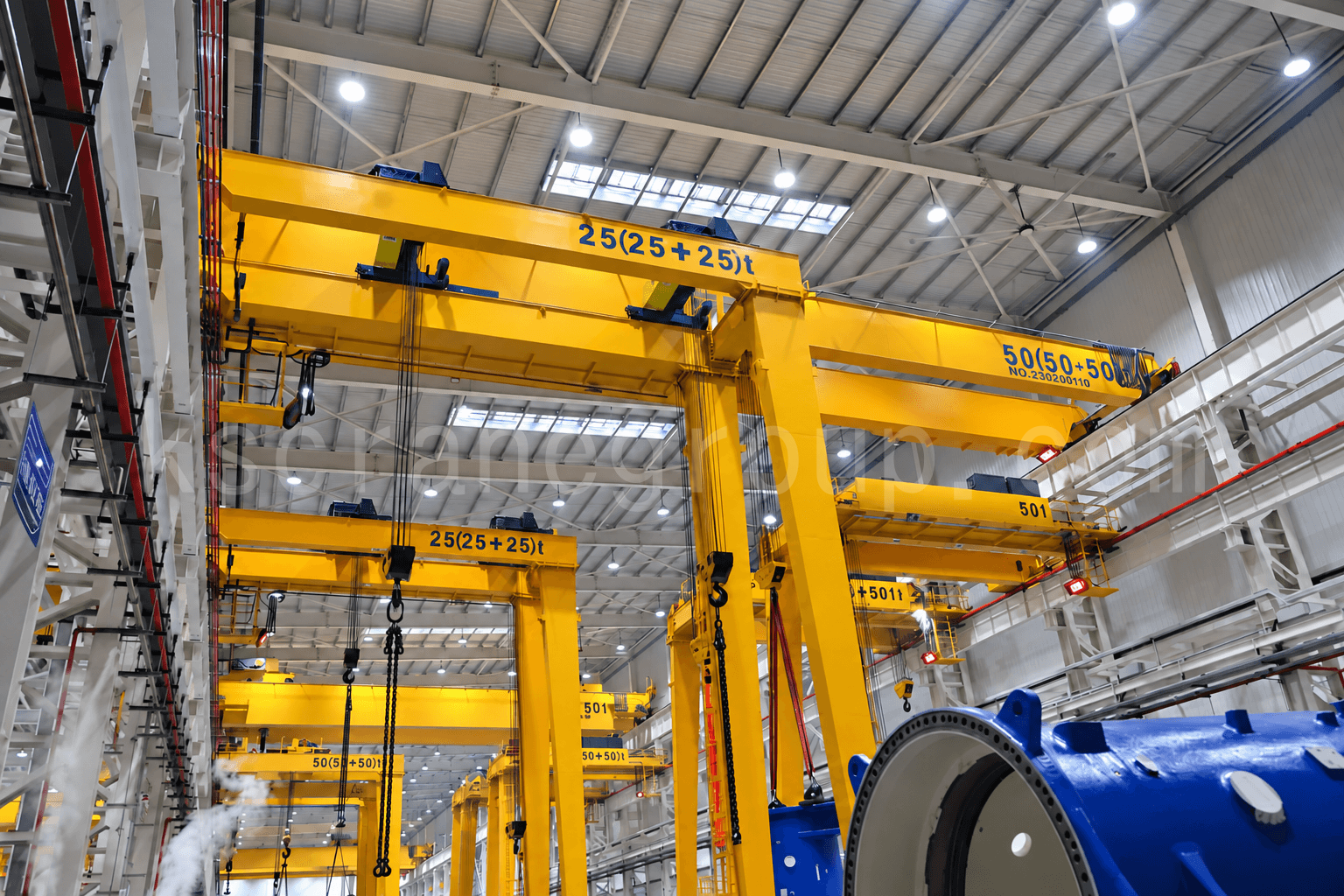

FEM 표준 이중 거더 세미 갠트리 크레인

• 경량 메인 거더와 소형 호이스트 트롤리는 크레인의 자중과 바퀴 하중을 줄이면서도 고하중 인양 능력을 유지합니다.
• 콤팩트한 호이스트 트롤리는 구조물의 높이를 줄이고 천장 높이 활용도를 높입니다.
• 이 차량은 MGB의 업그레이드 버전으로, MGB보다 가격이 높습니다.

세미갠트리 크레인 적용 분야

공작기계 및 생산 라인 적재 및 하역

세미 갠트리 크레인은 원자재, 가공품, 금형 및 장비 부품을 적재 및 하역하고 지정된 가공 또는 조립 스테이션에 배치할 수 있습니다. 저속 리프팅과 조절 가능한 주행 속도는 적재 위치 지정 시 더 나은 제어를 제공하고 가공품이나 장비와의 충돌 위험을 줄이는 데 도움이 됩니다. 이미지는 조립 라인에서 작업 중인 FEM 표준 단일 거더 세미 갠트리 크레인을 보여줍니다.

작업장 공정 간 물질 이동

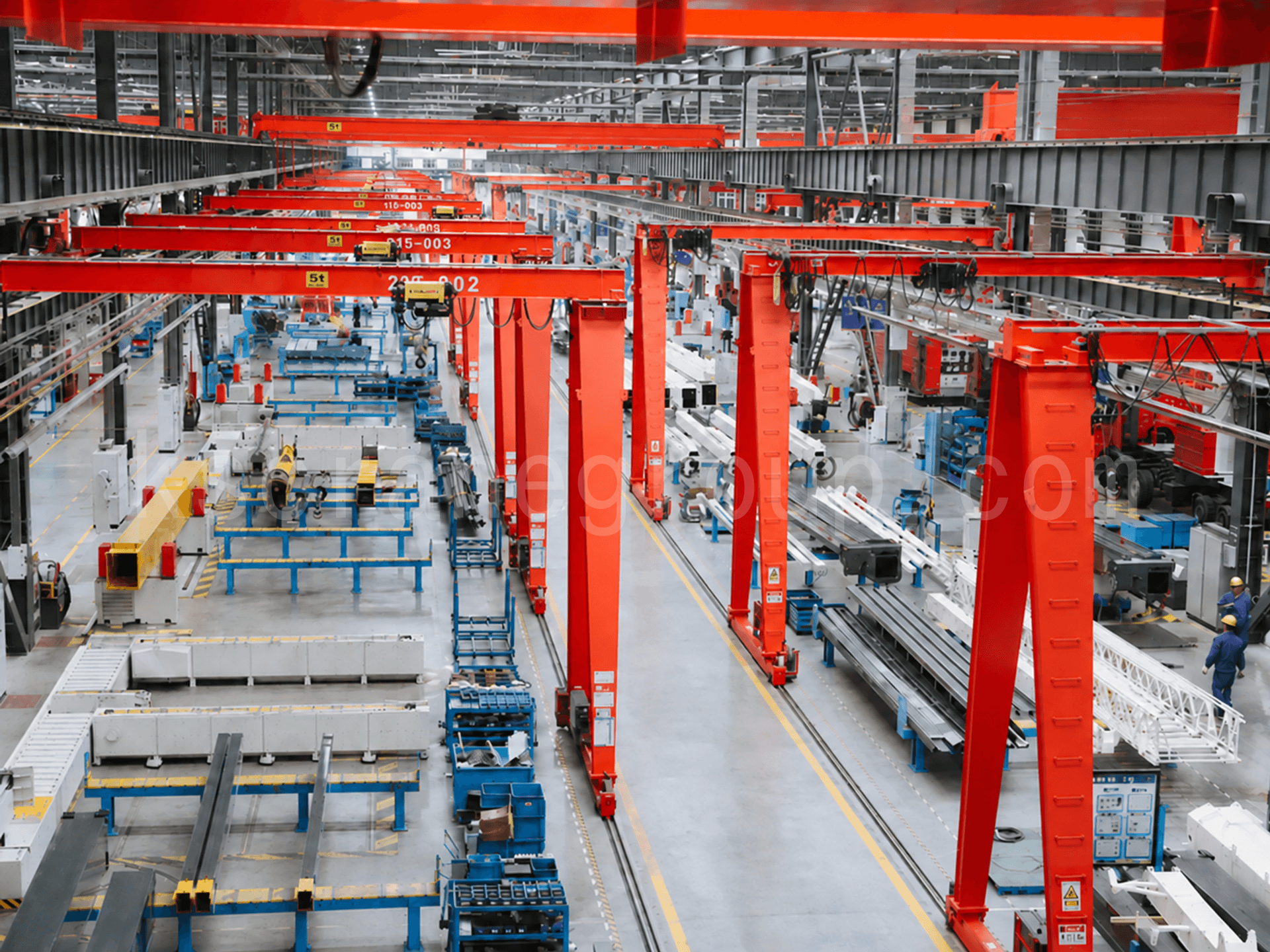

반갠트리 크레인은 여러 작업대를 커버하며 가공, 조립, 검사 및 보관 구역 사이에서 반제품, 부품, 공구 및 고정 장치를 운반할 수 있습니다. 반갠트리 구조는 작업장의 기존 활주로 빔을 한쪽에 활용할 수 있어 지상 통로의 장애물을 최소화합니다. 이미지는 FEM 표준 단일 거더 반갠트리 크레인이 생산 라인 사이에서 자재를 운반하는 모습을 보여줍니다.

창고 자재 취급

창고에서 세미 갠트리 크레인은 입고, 출고, 적재 및 구역 간 이동 등 창고 물류 전반에 걸쳐 활용될 수 있습니다. 대형 물품, 중장비, 지게차로 운반하기 어려운 자재 등에 적합하며, 고정식 레일 시스템을 통해 적재 구역, 보관 구역, 출고 구역을 연결하여 창고 내 여러 구역 간의 효율적인 자재 이동을 지원합니다. 이미지는 창고에서 여러 대의 FEM 표준 단일 거더 세미 갠트리 크레인이 협업 화물 처리를 위해 준비된 모습을 보여줍니다.

야외 마당 자재 운반

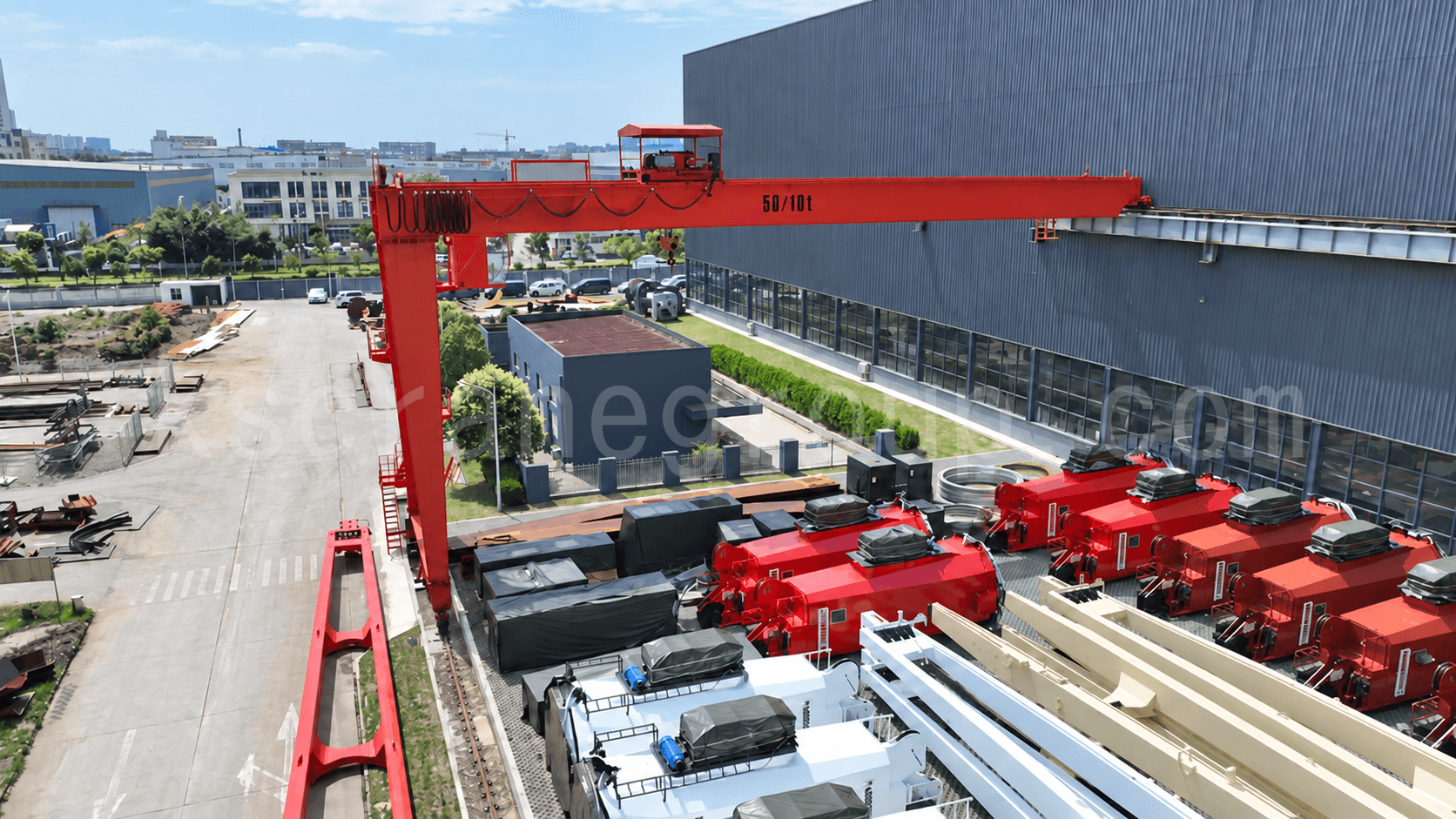

적절한 방수, 방식 및 방풍 장치를 장착하면 세미 갠트리 크레인은 야외 작업장에서 강철, 프리캐스트 부품 및 대형 장비의 적재, 인양 및 이송 작업을 처리할 수 있습니다. 한쪽은 기존 건물 활주로 구조를 사용하고 다른 한쪽은 지면 레일을 따라 이동하므로 크레인이 작업장 인접한 야외 작업 공간을 활용할 수 있습니다. 이미지는 야외 자재 야적장에서 하역 작업을 수행하는 FEM 표준 이중 거더 세미 갠트리 크레인의 모습을 보여줍니다.

차량 적재 및 하역

반갠트리 크레인은 강철, 장비, 구조 부품 및 기타 중량물을 운송 차량과 작업장, 창고 또는 보관 야적장 사이에서 직접 운반할 수 있습니다. 고정식 레일 시스템은 적재 및 하역 작업을 간소화하고 반복적인 자재 이동을 줄이는 데 도움이 됩니다. 사진은 공장 근처에서 차량 적재 및 하역 작업을 수행하는 MB 단일 거더 반갠트리 크레인의 모습입니다.

세미갠트리 크레인 케이스

사례 연구: 미얀마로 수출되는 유리 제품 인양을 위한 단일 거더 세미 갠트리 크레인

고객은 공간이 제한된 완제품 보관 구역에서 깨지기 쉬운 유리 제품을 다뤄야 했기 때문에, 원활한 크레인 작동과 정확한 적재가 필수적이었습니다. 작업 공간에 지지 기둥이 부족했기에, 당사는 세미 갠트리 크레인 두 대를 공급하고 기존 기둥에 연결되는 맞춤형 브래킷을 설치하여 추가 구조물 공사 필요성을 최소화했습니다.

이 크레인은 이중 속도 리프팅과 가변 주파수 주행 기능을 사용하여 충격과 하중 흔들림을 줄이면서 부드럽고 정확한 저속 배치를 가능하게 합니다. 주행 제한 스위치, 리프팅 제한 스위치 및 하중 표시 기능이 있는 과부하 보호 장치는 레일 과이행, 후크 과다행 및 과부하 위험을 줄이는 데 도움이 됩니다. 이 솔루션은 현장 적응성, 정밀한 취급 및 안전 보호 기능을 결합하여 유리 제품의 일일 이송을 더욱 원활하고 제어된 방식으로 수행할 수 있도록 합니다.

사례 연구: 16톤급 MGB 이중 거더 세미 갠트리 크레인, 이스라엘 수출

이스라엘의 한 고객은 16톤의 하중을 실내에서 들어 올리고 이동해야 했는데, 이를 위해 10미터의 스팬과 6.65미터의 양중 높이를 커버하고 매일 반복적인 작업에 적합한 장비가 필요했습니다. 하중이 클수록 시동, 정지 및 하강 시 관성이 커지므로, 이 프로젝트는 정격 양중 용량뿐만 아니라 작동 제어 및 메커니즘의 작업 성능까지 충족해야 했습니다.

이러한 요구사항을 바탕으로, 당사는 프로젝트에 필요한 하중과 작업 주기를 지원할 수 있도록 A5 등급의 전체 기계 부하 등급과 M5 등급의 리프팅 메커니즘 부하 등급을 갖춘 16톤급 MGB 이중 거더 세미 갠트리 크레인을 제공했습니다. 이 장비는 고속 및 저속 리프팅 속도와 조절 가능한 트롤리 및 크레인 주행 속도를 제공하여 일반적인 이송 작업 시에는 취급 효율을 유지하고, 목표 지점에 접근함에 따라 속도를 줄여 더욱 제어 가능한 시동, 작동 및 하강을 가능하게 합니다.

사례 연구: 5톤급 단일 거더 세미 갠트리 크레인, 에콰도르 수출

에콰도르의 고객은 작업장 내부에서 5톤의 하중을 들어 올리고 이동시킬 수 있는 크레인을 필요로 했습니다. 해당 크레인은 11m의 스팬과 5.6m의 양중 높이를 지원하며, 일상적인 작업에도 적합해야 했습니다. 효율적인 취급과 정확한 위치 제어를 위해, 크레인은 이중 속도 양중 기능과 조절 가능한 주행 속도를 모두 갖춰야 했습니다.

당사는 A5 등급의 5톤급 단일 거더 세미 갠트리 크레인을 공급했습니다. 이 크레인은 0.8/5m/min의 인양 속도를 제공하며, 크레인과 트롤리의 이동 속도는 2~20m/min 범위에서 조절 가능합니다. 속도가 높을수록 일반적인 이송 효율이 향상되고, 속도가 낮을수록 더욱 부드럽고 안정적인 시동, 이동 및 하중 배치가 가능합니다.
