상부 스필웨이 게이트 갠트리 크레인: 댐 게이트 호이스트 및 수력 발전소 운영을 위한 안정적인 솔루션

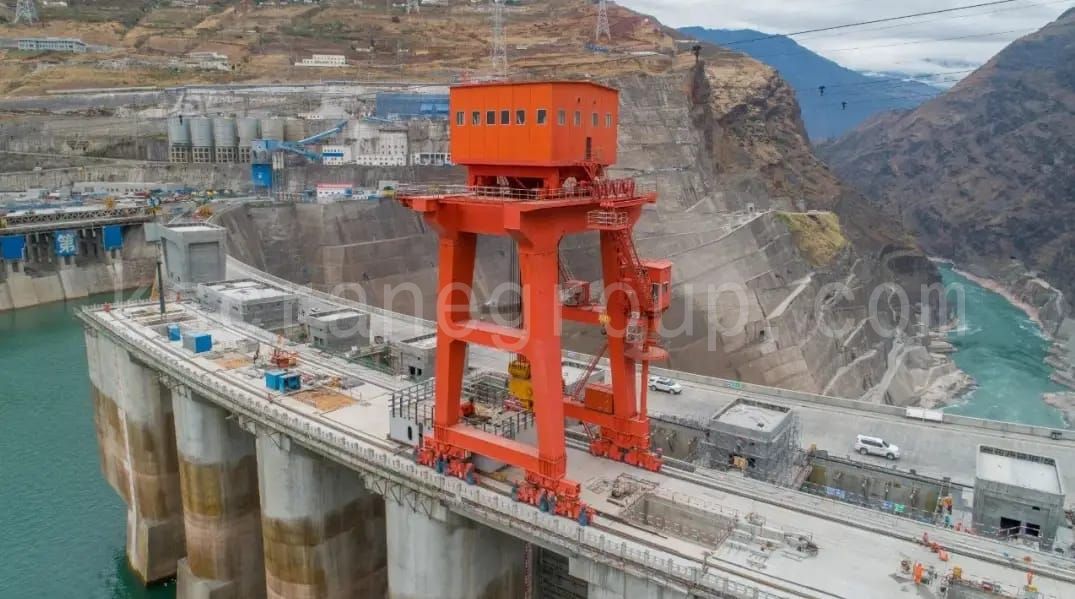

상부 스필웨이 게이트 갠트리 크레인은 댐 꼭대기에 설치되어 꼭대기 레일을 따라 작동하는 갠트리형 구조의 이동식 호이스트 기계입니다. 수직 인양, 수평 이동 및 선회 기능을 갖추고 있어 수력 및 수력 발전 공학에 필수적인 장비입니다.

주로 게이트 호이스트, 장비 유지보수, 쓰레기 청소 작업에 사용됩니다. 유압 리프팅 빔을 추가하면 대형 방사형 또는 평평한 게이트를 고정밀로 효율적으로 들어 올리고 위치를 조정할 수 있습니다.

기존 갠트리 크레인과 달리, 상부 스필웨이 게이트 갠트리 크레인은 강풍, 습도, 온도 변화, 장시간 실외 작동 등 댐 현장의 까다로운 환경 조건을 견딜 수 있도록 특별히 설계되었습니다. 구조, 안정성 및 보호 시스템이 포괄적으로 강화되어 복잡한 작업 조건에서도 안전하고 신뢰할 수 있는 성능을 보장합니다.

주요 구성 요소

갠트리 크레인의 각 하위 시스템은 엄격한 기계적 분석과 엔지니어링 검증을 거쳐 설계되어 높은 강도, 내구성 및 운영 안정성을 보장합니다.

• 갠트리 구조(주 거더, 다리 및 연결 보): 메인 거더, 레그, 드럼과 같은 주요 구조 부품은 고강도 저합금 구조강(예: Q690, Q960)으로 제작됩니다. 유한요소해석(FEA)을 통해 복합 하중(동적, 충격, 바람)을 검증하였으며, 안전율은 1.8~2.5(일반 갠트리 크레인의 경우 1.2~1.5)입니다. 메인 거더는 "박스형 단면 + 고밀도 보강재 배치"를 채택하여 처짐을 효과적으로 줄였습니다(예: 2,000톤, 경간 50m 갠트리의 경우 정격 하중에서 ≤20mm).

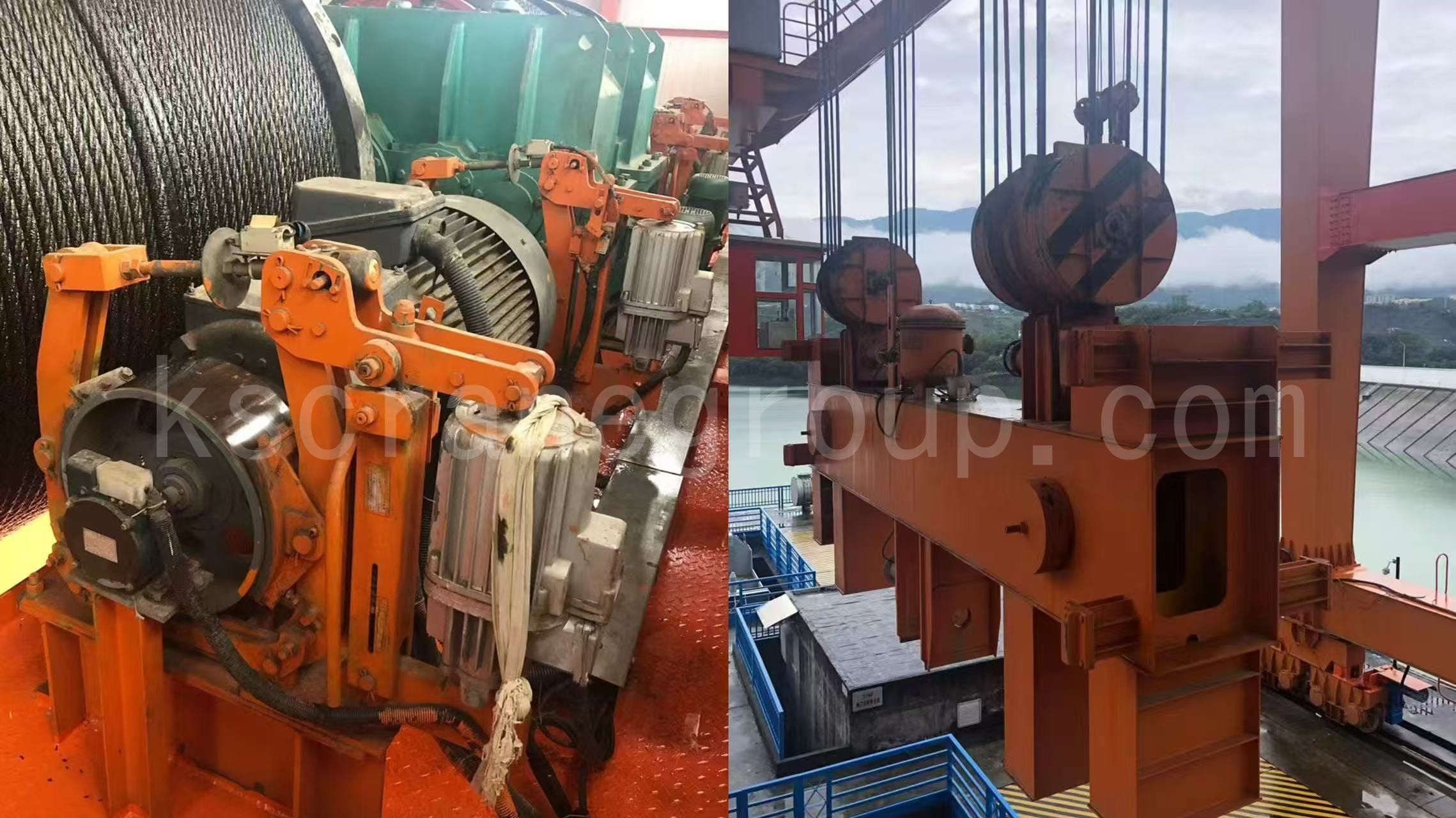

• 호이스트 메커니즘: 발전기 부품 취급 시 안정적인 저속 리프팅을 위해 설계된 이 호이스팅 시스템은 "다중 모터 동기 구동 + 가변 주파수 제어"를 채택하여 최소 리프팅 속도가 0.1m/min(일반 갠트리 크레인의 경우 0.5m/min)입니다. 이를 통해 크리핑(creeping) 현상을 방지하고 원활한 이동을 보장합니다. 게이트 호이스팅을 위해 크롬 도금 처리된 방수 드럼과 내식성 아연 도금 또는 스테인리스 스틸 와이어 로프가 사용됩니다. 후크 어셈블리에는 수중 수심 센서가 포함되어 있어 게이트와 댐 또는 하천 바닥의 충돌을 방지하기 위해 실시간 피드백을 제공합니다.

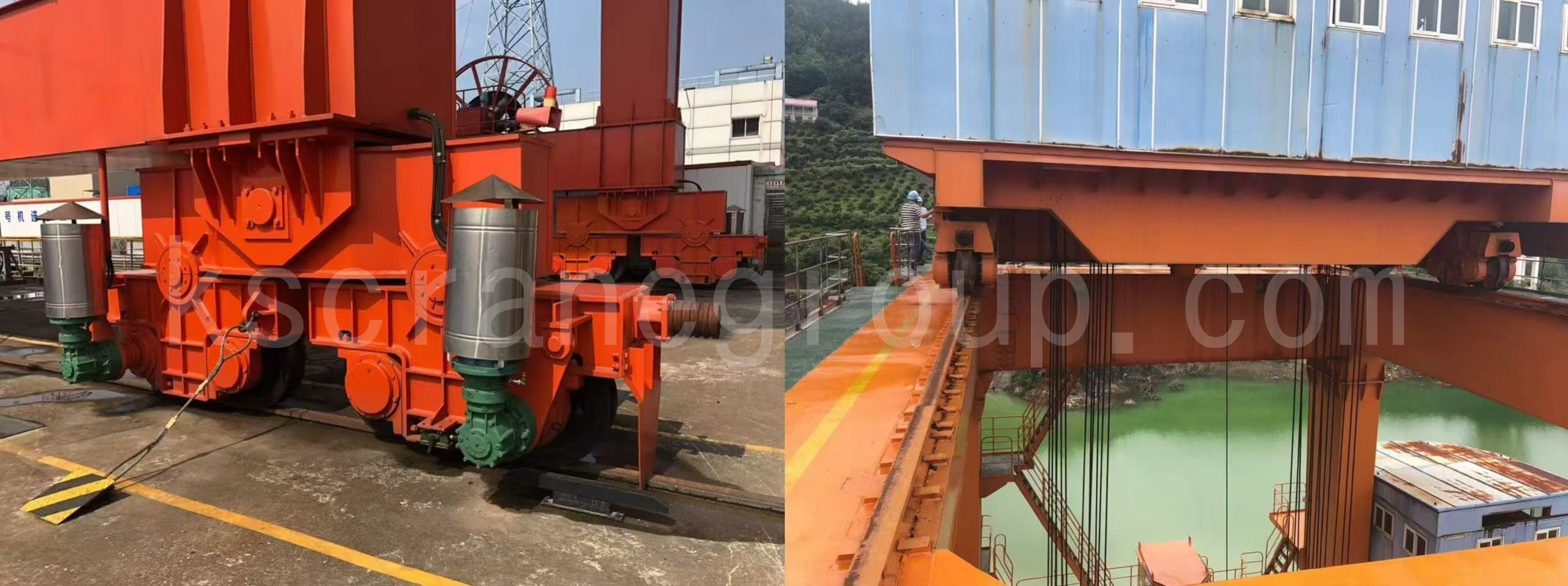

• 크레인 및 트롤리 주행 메커니즘: 듀얼 피드백 "레이저 포지셔닝 + 인코더" 시스템을 탑재하여 트롤리와 크랩의 위치 정확도는 ±2mm(표준 갠트리 크레인: ±5~10mm)에 달합니다. 이 시스템은 스테이터, 로터, 터빈 피트 구성품의 정밀한 정렬을 보장하는 안티 스웨이 제어(≤1°) 기능과 자동 하중 스윙 보정 기능을 통합했습니다.

• 유압 리프팅 빔 시스템: 빠르고 안전한 빔 연결 및 분리를 통해 운영 효율성을 향상시킵니다. 플랫, 방사형 및 비상 게이트에 맞는 다양한 빔 유형을 제공합니다.

• 전기 제어 시스템: 전기 캐비닛은 IP65 이상의 보호 등급(표준 갠트리: IP54)을 갖추고 있으며, 습기로 인한 손상을 방지하기 위해 히터와 제습기가 장착되어 있습니다. 모터와 센서는 방수 처리되었으며, 모든 케이블 연결부는 밀봉되어 있습니다. 절연 저항은 ≥2 MΩ(표준: ≥1 MΩ)으로 장기적인 전기 안전을 보장합니다.

기술 사양

최대 10,000KN의 리프팅 용량과 더 높은 리프팅 높이에 맞는 맞춤형 설계가 가능합니다.

제품 분류

상부 스필웨이 게이트 갠트리 크레인은 호이스트 지점 수와 이동 방향에 따라 분류됩니다.

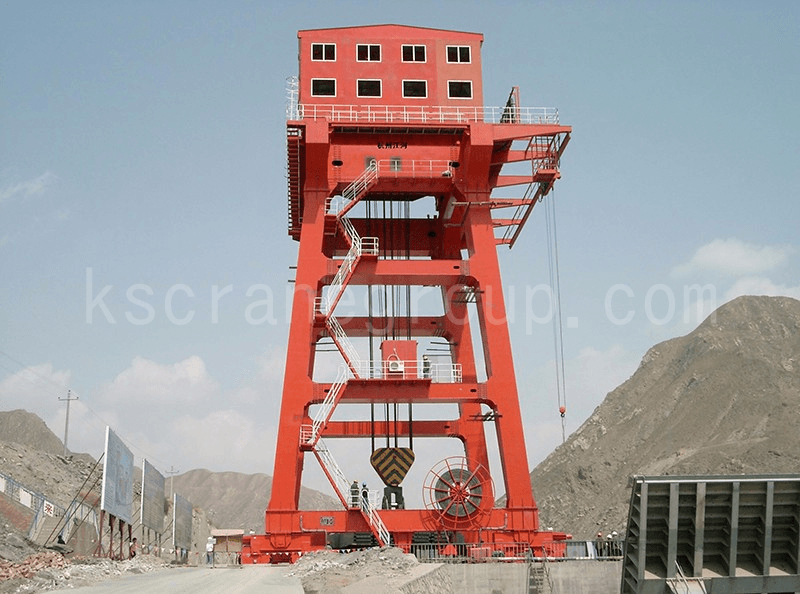

단일 호이스트 설계는 단일 리프 또는 경량 게이트의 호이스트 및 유지 보수에 적합합니다. 구조가 간단하고 무게가 가벼우며 설치가 간편합니다.

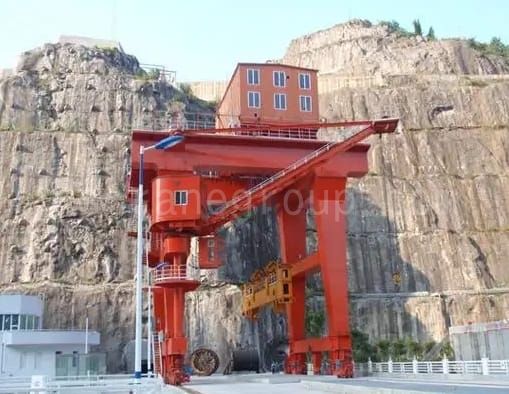

이중 호이스트 구조는 대형 방사형 게이트나 분할형 게이트의 동기화된 리프팅을 가능하게 하여 더 높은 리프팅 안정성과 더 나은 균형을 제공합니다.

이 유형의 갠트리 크레인은 댐 꼭대기를 따라 단일 방향으로 작동하여 수문 인양 또는 유지 보수 작업을 수행합니다. 수문이 선형으로 배치되어 있고 인양 작업이 한쪽으로 집중되는 프로젝트에 적합합니다.

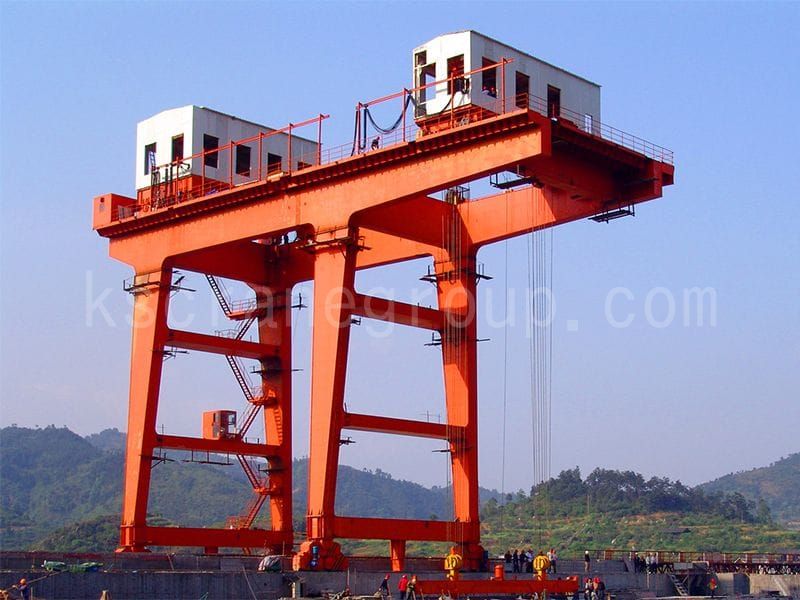

양방향 갠트리 크레인은 댐 꼭대기를 따라 양방향으로 이동할 수 있어 운영 유연성이 향상됩니다. 특히 대규모 수력 발전소와 다중 베이 여수로 프로젝트에 적합합니다.

운영 환경 및 디자인 특징

상부 스필웨이 게이트 갠트리 크레인은 높은 습도, 강풍, 온도 변화, 부식성 노출 등 혹독한 댐 상부 및 스필웨이 환경에서 작동합니다. 이러한 극한 환경에서도 안전성과 신뢰성을 보장하기 위해, 본 크레인은 강도, 내식성, 방수성, 그리고 지능형 유지보수를 위해 최적화되었습니다.

• 부식 및 습기 보호:
  주요 구조 부품은 샌드블라스팅 표면과 불소 코팅 처리된 고강도 저합금강(Q690/Q960)을 사용합니다. 전기 시스템은 IP65 보호 등급을 충족하며, 모터, 제어 캐비닛, 단자 등 모든 부품은 방수 밀봉 처리되어 있습니다.
• 폭넓은 온도 적응성:
  유압 시스템은 통합된 가열 및 냉각 기능을 갖춘 전천후 유압 오일(-30°C ~ 60°C)을 사용합니다. 전기 부품은 극한 환경에 적합한 산업용 등급입니다.
• 바람 및 미끄럼 방지 안전:
  3중 바람 보호 시스템(풍속계, 유압 레일 클램프, 고정 장치)은 강풍 시 크레인을 자동으로 잠그고, 엔드 스톱 브레이크는 트롤리 미끄러짐을 방지합니다.
• 높은 정밀도와 견고한 내구성:
  유한요소해석(FEA)에 최적화된 구조의 박스형 거더는 정격 하중에서 최소 처짐을 보장합니다. 호이스트 시스템은 최소 속도 0.1m/min, 위치 정확도 ±2mm를 달성합니다.
• 수중 및 경사로 적응:
  방수 드럼과 아연 도금 로프를 사용하여 수중 작업이 가능하며, 복잡한 댐 지형에서도 미끄러짐 방지 및 경사 주행 기능을 갖추고 있습니다.
• 스마트한 유지관리와 내구성:
  통합 상태 모니터링은 진동, 온도 및 응력 데이터를 수집하여 예측 정비를 지원합니다. 주요 구성품은 20년의 서비스 수명을 보장하도록 설계되었으며, 원격 진단 및 공장 정비 지원 기능을 제공합니다.
