Den ultimate guiden til 5-tonns traverskraner: Typer, priser og praktiske bruksområder

I moderne industriell produksjon og materialhåndtering er 5-tonns traverskraner et av de mest brukte mellomstore løfteutstyrene, og betjener bransjer som maskinproduksjon, lager og logistikk, metallforedling, gruvedrift og papirproduksjon. Fordelene inkluderer moderat løftekapasitet, fleksible konfigurasjonsalternativer og pålitelig, moden strukturell design, noe som gjør den til det foretrukne valget for løftescenarioer med liten til mellomstor tonnasje.

Avhengig av anleggets struktur, løfteklaring, bruksfrekvens og kontrollkrav, er 5-tonns traverskraner tilgjengelige i ulike typer: fra den strukturelt enkle LD-enkeltbjelkekranen til kompakte design med lav takhøyde og underliggende løftehøyde, til høyytelses FEM-kraner i henhold til europeisk standard og dobbeltbjelkekraner, som dekker ulike bransjebehov og driftsforhold.

Denne artikkelen fordyper seg i de ulike typene 5-tonns traverskraner, fra enkelt- til dobbeltbjelkedesign, analyserer faktorene som påvirker prisen, og viser hvordan du velger det mest passende utstyret gjennom parametersammenligninger og casestudier fra Kuangshan Crane. Enten du er ingeniør, innkjøpssjef eller anleggssjef, gir denne veiledningen omfattende beslutningsstøtte for å hjelpe deg med å velge den ideelle industrielle løfteløsningen.

Typer av 5-tonns traverskraner

Nedenfor er de vanlige typene 5-tonns traverskraner, som dekker enkelt- og dobbeltbjelkedesign for å møte ulike industrielle behov:

LD enkeltbjelkekran

• Beskrivelse: En økonomisk enkeltbjelkekran utstyrt med elektrisk talje, egnet for lett til middels materialhåndtering.
• Funksjoner: Enkel struktur, lav kostnad og enkel installasjon, ideell for vanlige verksteder.

Lav takhøyde enkeltbjelkekran

• Beskrivelse: Konstruert for verksteder med lav takhøyde, med heisen plassert på siden av bjelken for å øke løftehøyden.
• Funksjoner: Sparer vertikal plass, reduserer kravene til bygningshøyde, egnet for plassbegrensede miljøer.

Underliggende enkeltbjelkekran

• Beskrivelse: Hengende fra verkstedets takskinner, egnet for anlegg uten bærende søyler, men med bærende tak.
• Funksjoner: Sparer gulvplass, ideell for små fabrikker eller lagerbygninger.

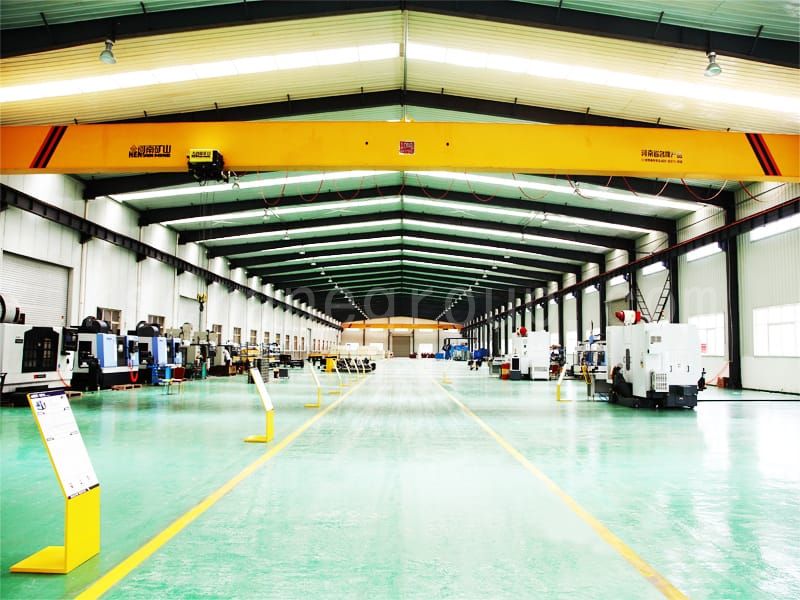

FEM standard enkeltbjelkekran

• Beskrivelse: Designet basert på europeiske FEM-standarder, utstyrt med en elektrisk talje med lav takhøyde, egnet for høypresisjonsoppgaver.
• Funksjoner: Lett, høy stivhet, energieffektiv, ideell for verksteder med høy etterspørsel.

Offset-tralle enkeltbjelkekran

• Beskrivelse: Heisevognen er forskjøvet til den ene siden av hovedbjelken, noe som optimaliserer løftehøyde og plassutnyttelse.
• Funksjoner: Egnet for lav takhøyde og spesialiserte verkstedoppsett, med jevn drift.

Monorail-kran

• Beskrivelse: Fungerer langs en enkelt skinne, egnet for lineær eller buet materialhåndtering.
• Funksjoner: Kompakt struktur, ideell for trange rom eller spesifikke produksjonslinjer.

Europeisk toppløpende dobbeltbjelkekran med ståltauheis

• Beskrivelse: Basert på europeiske standarder, en dobbel bjelkekonstruksjon utstyrt med heis eller vinsjkatt.
• Funksjoner: Kompakt struktur, høy effektivitet, variabel frekvenshastighetskontroll, egnet for avanserte industrielle applikasjoner.

LH-type dobbeltbjelkekran med heisevogn

• Beskrivelse: Dobbeltbjelkedesign med heisevogn, egnet for håndtering av middels last.
• Funksjoner: Lett struktur, lav høyde, egnet for fabrikker, gruver og lignende miljøer.

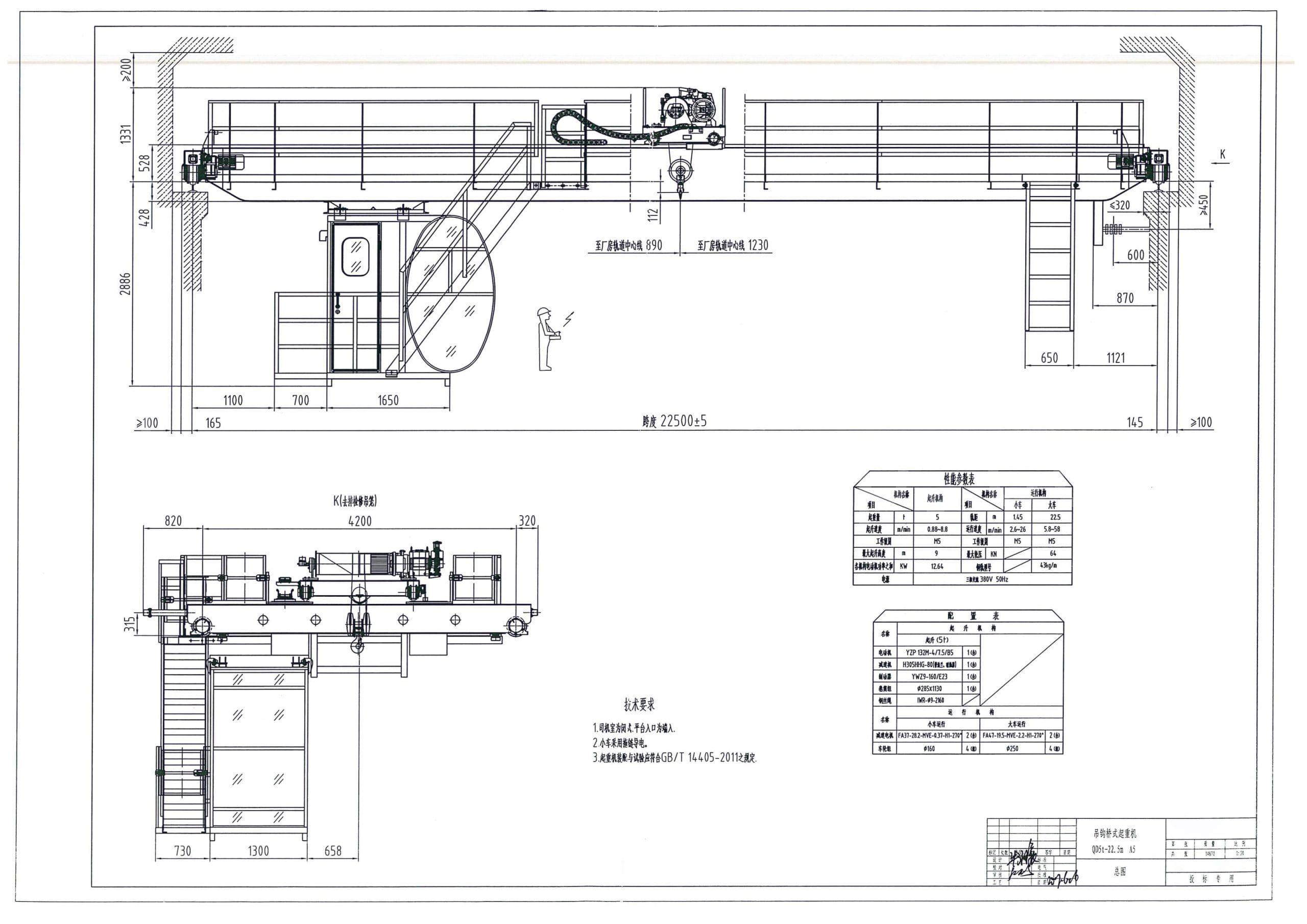

QD-type dobbeltbjelkekran med åpen vinsjkatt

• Beskrivelse: Utstyrt med vinsjtralle, egnet for tung og hyppig bruk.
• Funksjoner: Høy lastekapasitet, sterk stabilitet, ideell for stålverk, gruver og annen tungindustri.

Vanlige bruksområder for 5-tonns brokraner

5-tonns traverskranen spiller en kritisk rolle i flere industrisektorer på grunn av sin fleksible struktur, moderate kapasitet og enkle betjening, noe som gjør den egnet for daglig håndtering, presisjonsmontering og høyfrekvente løfteoppgaver. Nedenfor er dens typiske bruksområder:

• ProduksjonBrukes til håndtering av råvarer, halvfabrikata og komponenter, og støtter effektiv drift av automatiserte produksjonslinjer, som ofte finnes i fabrikker for bilindustrien, hvitevarer og tungt utstyr.
• Lager og logistikkMuliggjør presis stabling og henting av varer i trange eller forhøyede rom, forbedrer plassutnyttelsen og lasting/lossing-effektiviteten, egnet for mellomstore lagerbygninger og distribusjonssentre.
• MaskinverkstederBrukes til fastspenning, montering og lasting/lossing av tunge arbeidsstykker, noe som forbedrer driftssikkerheten og produksjonspresisjonen, ofte sammen med CNC-maskineringsutstyr.
• Konstruksjon og stålkonstruksjonerForenkler løfting av forskaling, stålplater og komponenter i armeringsbearbeidingsområder, prefabrikasjonsanlegg og byggeplasser, noe som øker byggeeffektiviteten.
• PetrokjemiskStøtter løfting, testing og vedlikehold av store ventiler og rørutstyr, ofte brukt i eksplosjonssikre eller korrosjonsbestandige miljøer.
• Papirproduksjon og trykkingHåndterer høyfrekvente løfteoppgaver for papirruller og formskift, ideell for flytting av moderruller eller komponenter under 5 tonn.
• Energi og kraftHjelper med å montere og løfte transformatorer, effektbrytere og samleskinner, egnet for vedlikehold og drift i kraftverk og transformatorstasjoner.

Pris på 5-tonns traverskran

Å forstå prisen på 5-tonns traverskraner er nøkkelen til å velge riktig utstyr. Prisene varierer avhengig av krantype, spennvidde, løftehøyde, driftsmiljø og tilpassede funksjoner. For å hjelpe med budsjettering har vi kategorisert priser for standard og tilpassede produkter, slik at brukerne kan evaluere alternativer og velge den beste løsningen. Enten det er en økonomisk enkeltbjelkekran eller en kraftig dobbeltbjelkekran, vil tydelig prisinformasjon og påvirkende faktorer støtte dine anskaffelsesbeslutninger.

Standardisert pristabell for 5-tonns traverskran

Merk: Prisene i tabellen er kun for generell referanse. Faktiske priser kan variere avhengig av spesifikk tilpasning eller tilleggsfunksjoner som kreves for prosjektet.

Priseksempler på tilpassede 5-tonns Eot-kraner

Produktparametere

• Type: Elektromagnetiske traverskraner
• Kapasitet: 5 tonn
• Spennvidde: 22,5 m
• Løftehøyde: 20 m
• Løftehastighet: 15,6 m/min
• Reisehastighet: 92,7 m/min (kran), 37,2 m/min (vogn)
• Arbeidsplikt: A6
• Kontrollmetode: Kabinkontroll
• Pris: $33 292

Produktparametere

• Type: Europeisk toppløpende dobbel drager traverskran med ståltau
• Kapasitet: 5 tonn
• Spennvidde: 16,5m
• Løftehøyde: 13m
• Løftehastighet: 0,5-5m/min
• Reisehastighet: 4-40m/min (kran), 2-20m/min (vogn)
• Arbeidsplikt: A5
• Kontrollmetode: Fjernkontroll
• Pris: $19 143

Produktparametere

• Type: Europeisk heavy duty dobbeltbjelke overhead kran med åpen vinsj talje
• Kapasitet: 5 tonn
• Spennvidde: 25,5m
• Løftehøyde: 9m
• Løftehastighet: 0,88-8,8m/min
• Reisehastighet: 5,8-58m/min (kran), 2,6-26m/min (tralle)
• Arbeidsplikt: A5
• Kontrollmetode: Kabinkontroll
• Pris: $23 800

Viktige faktorer som påvirker prissetting

• Løftekapasitet og spennviddeStørre spenn eller spesialiserte design øker kostnadene betydelig.
• HeisetypeStandard CD/MD elektriske taljer er rimeligere, mens europeiske standarder for ståltautaljer eller åpne vinsjtaljer er dyrere.
• DriftsmiljøKrav til eksplosjonssikre, korrosjonsbestandige belegg eller forhold med høy temperatur/fuktighet medfører ekstra kostnader.
• KontrollsystemkonfigurasjonFunksjoner som variabel frekvenshastighetskontroll, trådløs fjernkontroll eller intelligent overvåking øker den totale prisen.
• TilpasningsrådGi produsentene klare spesifikasjoner, som løftekapasitet, spennvidde, løftehøyde, arbeidsoppgaver og driftsmiljø, for å få nøyaktige tilbud.

Sammenligning av 5-tonns traverskraner

Basert på varierende anleggsstrukturer, krav til takhøyde, bruksfrekvens og budsjettbegrensninger, kan 5-tonns traverskraner kategoriseres i flere typer. Nedenfor er en sammenlignende analyse av nøkkeltyper for å hjelpe deg med å forstå deres bruksområder og tekniske forskjeller:

Standard enkeltbjelkekran (LD-type) vs. enkeltbjelkekran med lav takhøyde (LDC-type)

LD enkeltbjelkekran

LDC lav takhøyde enkeltbjelkekran

• Standard enkeltbjelkekran (LD-type)Passer for vanlige verksteder, som krever tilstrekkelig vertikal klaring for å få plass til fjernbjelken og den elektriske taljen.
• Traverskran med lav takhøyde (LDC-type)Ved å designe taljen for å operere forskjøvet eller langs bjelken, reduseres den totale utstyrshøyden, noe som sparer bygningshøyde samtidig som den opprettholder samme løftehøyde. Dette er ideelt for verksteder med begrenset takhøyde eller ettermonteringsprosjekter.

Standard enkeltbjelke Overhead kran (LD-type) vs. underliggende enkeltbjelkekran (LX-type)

LD enkeltbjelkekran

Underliggende enkeltbjelkekran

• Standard enkeltbjelkekran (LD-type)Har en toppgående konstruksjon, med bakkesøyler eller sidebjelker for sporstøtte, egnet for standardanlegg med bærende konstruksjoner.
• Underliggende overliggende Kran (LX-type)Skinner installeres under taket eller stålbjelkene, med løpevognen opphengt under, noe som maksimerer anleggshøyden og er ideelt for verksteder uten søyler eller som krever løfting på tvers av soner.

Traverskran med tradisjonell design kontra FEM europeisk standarddesign Overhead kran

LD enkeltbjelkekran

FEM standard enkeltbjelkekran

• Tradisjonell enkeltbjelkekranBruker vanligvis separat motor og girkasse, noe som resulterer i en tyngre konstruksjon og hyppigere vedlikehold, egnet for rutinemessige håndteringsoppgaver.
• FEM standard enkeltbjelkekranBruker et tre-i-ett-drivsystem (integrert motor, reduksjonsgir og brems), som tilbyr en kompakt struktur, myk start/stopp, mindre blindsoner bak og vedlikeholdsfrie bremsesystemer med høyfrekvente kontrollenheter, noe som reduserer støy og langsiktige vedlikeholdskostnader betydelig. Dette gjør den til det foretrukne valget for brukere med høyere ytelseskrav.

Casestudier av Kuangshan Crane 5-tonns traverskran

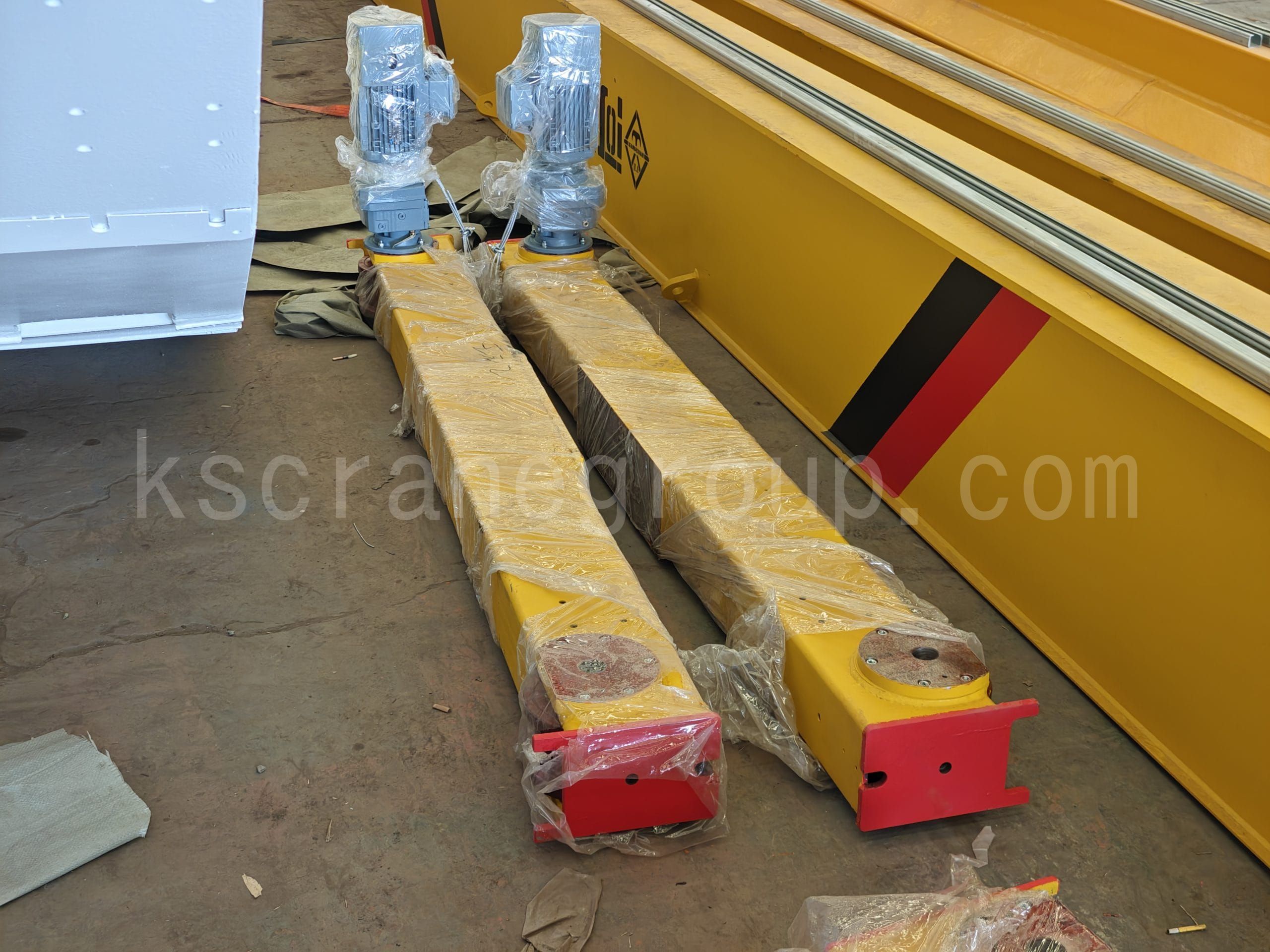

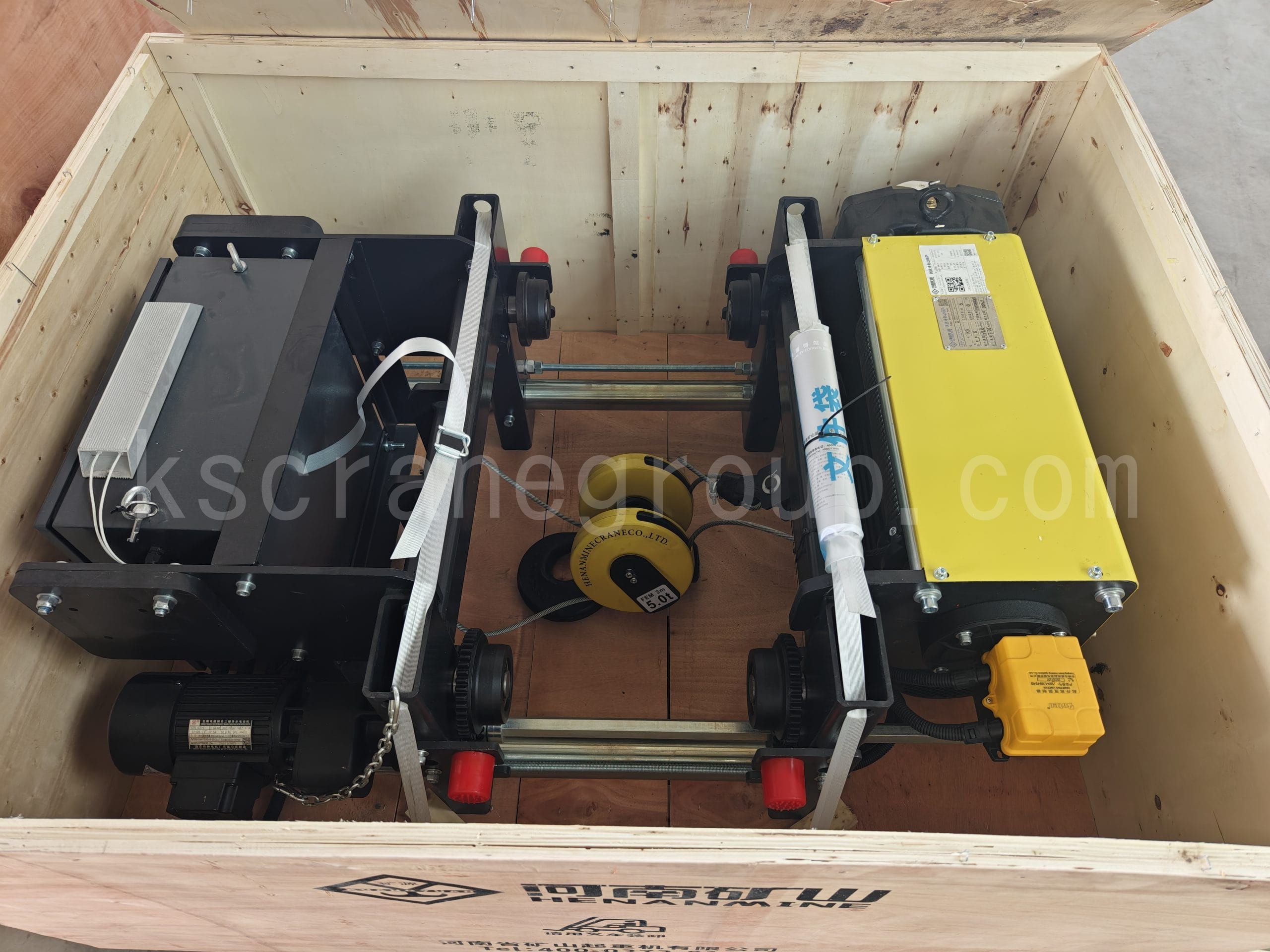

5-tonns FEM standard enkeltbjelkekraner eksportert til Indonesia

Først ønsket kunden å produsere fjernbjelken selv, og vi skulle levere de resterende delene. Etter at vi hadde gitt dem et tilbud, kontaktet kundens ingeniør oss igjen, og vi svarte tålmodig på alle spørsmålene deres. Etter en måneds kommunikasjon fortalte kunden meg at sjefen deres var veldig fornøyd med prisen og produktet vårt, og de kjøpte umiddelbart to komplette maskiner.

Produktparametere:

• Krankapasitet: 3T&5T
• Kranmodell: HD
• Spennlengde: 9,15m
• Løftehøyde: 6m
• Arbeidsplikt: A5
• Strømkilde: 380V/50Hz/3Ph
• Kontrollmodus: Pendel + fjernkontroll

5-tonns FEM standard traverskran for det etiopiske markedet: Skreddersydd løsning for 27 m spennvidde

Dette er en mangeårig, pålitelig etiopisk kunde som introduserte oss for en ny kunde. Vårt firma leverte en europeisk enbjelkebrokran av typen HD med en løftekapasitet på 5 tonn til denne nye kunden.

Under den innledende kommunikasjonen uttrykte klienten bekymringer angående transporten av hovedbjelken med et ultralangt spenn på 27,76 meter. For å håndtere denne utfordringen utviklet vårt ingeniørteam en effektiv og gjennomførbar løsning: å dele hovedbjelken inn i tre seksjoner (hver 11,8 meter lang) for segmentert transport, og montere dem på installasjonsstedet ved hjelp av høyfaste bolter og flensplater.

For å sikre den strukturelle styrken i skjøtene, utførte selskapet vårt flere mekaniske tester og tilkoblingsinspeksjoner på stedet for å bekrefte at den lastbærende ytelsen til de monterte seksjonene samsvarer med hele hovedbjelken, og at de fullt ut oppfyller kravene til løftestyrke og sikkerhet. Kranen installeres og settes i drift av vårt profesjonelle team i samarbeid med kunden, og det forventes at den skal gi kunden effektiv og stabil materialhåndteringsstøtte.

Produktparametere:

• Kapasitet: 5 tonn
• Spennvidde: 27,76m
• Løftehøyde: 10,5m
• Løftehastighet: 0,8/5m/min (langsom/rask hastighet)
• Krysskjøringshastighet: 2-20m/min (VFD-hastighet)
• Lang reisehastighet: 3-30m/min (VFD-hastighet)
• Elektriske hovedkomponenter: Schneider
• Inverter for krysskjøring og langkjøring: Schneider
• Motorer: Toppmerke fra Kina
• Kranarbeidsplikt: FEM 2m
• Kontrollmetode: Nedhengt kontroll
• Strømforsyning: 380V 50HZ 3PH

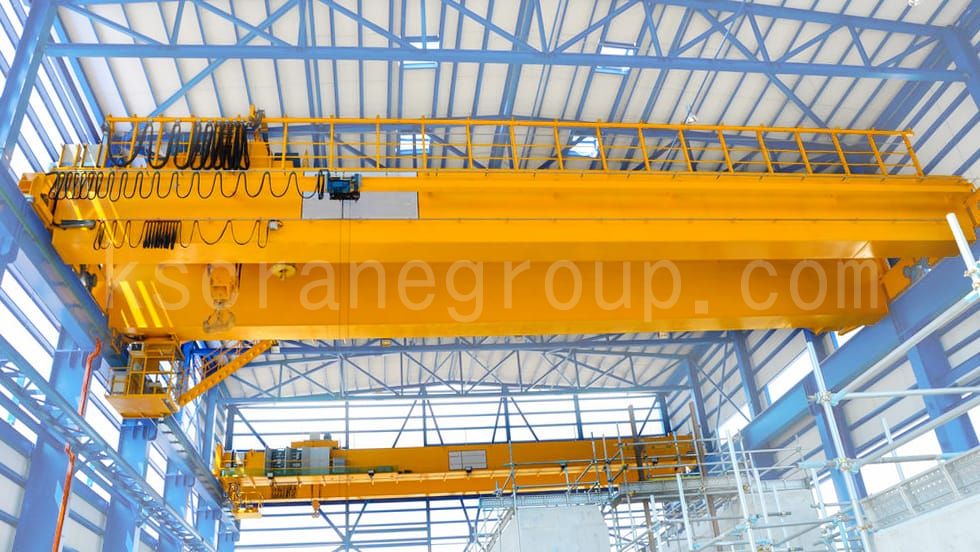

5 tonns dobbeltbjelkekraner eksportert til Saudi-Arabia

En av våre langvarige kunder i Saudi-Arabia uttrykte tilfredshet med våre produkter og tjenester. De har nok en gang kjøpt våre dobbeltbjelkebrokraner, søylemonterte svingkraner og elektriske taljer. Kundene våre roste den eksepsjonelle kvaliteten på utstyret og den fremragende servicen som teamet vårt leverer. Vi er stolte av å støtte deres drift.

Produktparametere:

• Kapasitet: 5 tonn
• Spennvidde: 16,98m
• Løftehøyde: 7m
• Motorer: ABM/SEW

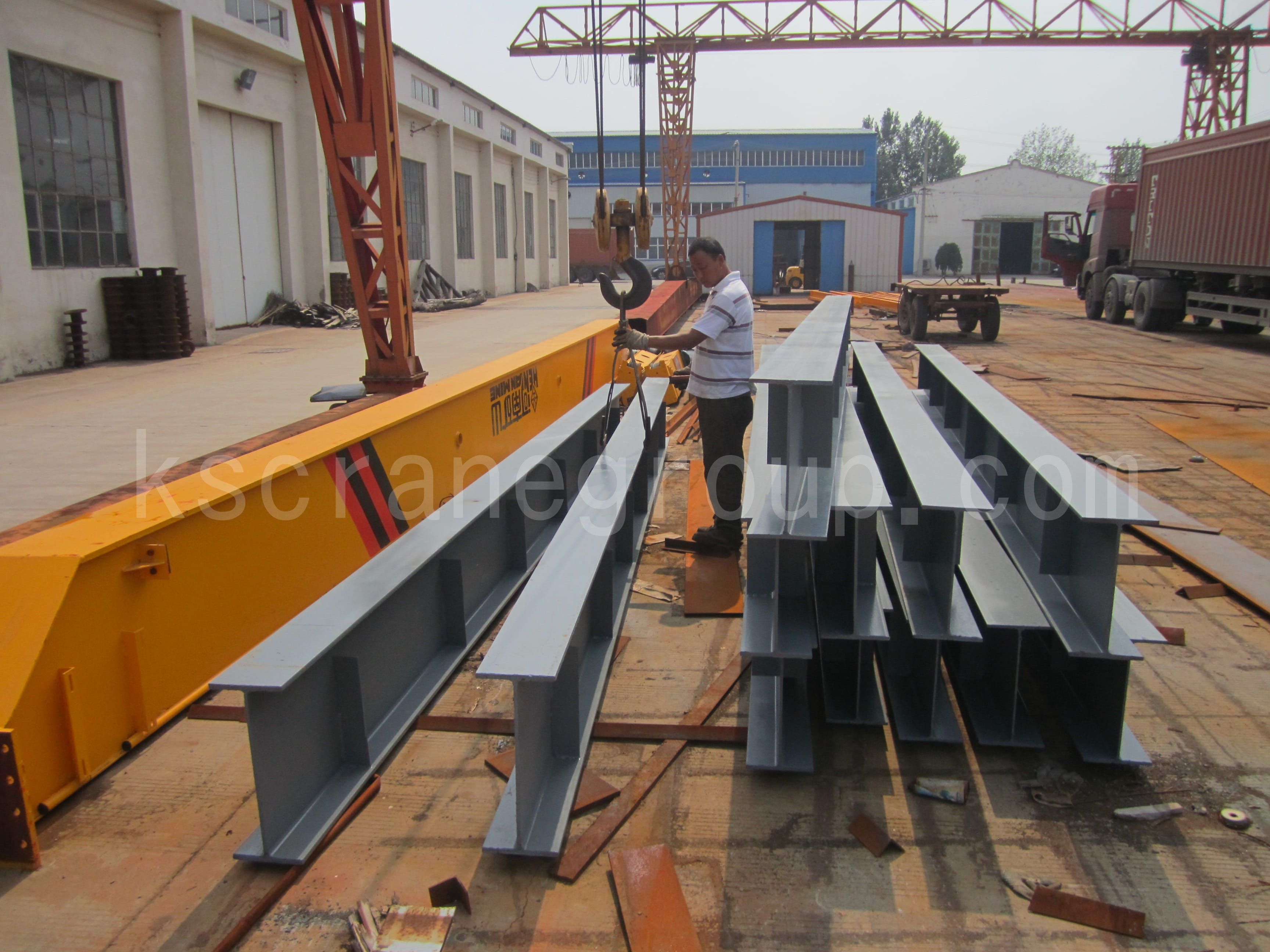

5 tonns lav takhøyde enkeltbjelkekran eksportert til Filippinene

Den filippinske kunden planlegger å bruke kraner til løfteoperasjoner for stålplater i et verksted for stålkonstruksjoner. På grunn av kundens spesifikke krav til løftehøyde, men med generelle høydebegrensninger i verkstedet, valgte vi en lavtstående brokran med én bjelke og kombinerte den med en elektrisk talje med lavtstående løftehøyde, noe som effektivt økte løftehøyden innenfor det begrensede rommet og fullt ut oppfylte driftskravene. Kunden la inn en enkelt bestilling på tre 5-tonns lavtstående brokraner med én bjelke.

Henan Kuangshan Cranes 5-tonns ubemannede intelligente gripebøttekran

Autonome intelligente gripekraner er uunnværlig mekanisk utstyr i den moderne materialhåndteringsindustrien. Som svar på spesielle arbeidsmiljøer som stråling, høye temperaturer, støv og sterk korrosjon, har vårt firma utviklet og produsert en 5-tonns autonom gripekran som integrerer avansert intelligent teknologi.

Konklusjon

Som en hjørnestein i moderne industriproduksjon er 5-tonns traverskranen, med sin moderate løftekapasitet, fleksible konfigurasjon og pålitelige struktur, en viktig ressurs i bransjer som maskinproduksjon, lager, metallbearbeiding, gruvedrift og papirproduksjon. Fra den kostnadseffektive LD-enkeltbjelkekranen til den høytytende FEM-kranen i henhold til europeisk standard og den kraftige QD-typen dobbeltbjelkekran, passer en rekke typer til ulike anleggsstrukturer og driftsforhold.

Denne artikkelen gir en detaljert utforskning av krantyper, prisanalyser, parametersammenligninger og casestudier fra Kuangshan Crane innen gruvedrift fra den virkelige verden, og demonstrerer hvordan man velger den mest passende kranen basert på spennvidde, løftehøyde, driftsmiljø og kontrollkrav. Enten det er en design med lav takhøyde for plassoptimalisering eller en eksplosjonssikker dobbeltbjelkekran for tøffe miljøer, leverer disse løsningene effektiv og sikker materialhåndtering.

Kuangshan Crane, en av de 10 største globale kranprodusentene, tilbyr omfattende prosjekterfaring og et ekspertteam. Del dine spesifikke behov (f.eks. spennvidde, løftehøyde og arbeidsoppgaver) for å motta tilpassede tilbud og profesjonell veiledning, som gir din industrielle virksomhet mulighet til å nå nye effektivitetshøyder!
