Zvládnutí instalace evropského dvounosníkového mostového jeřábu: Vše, co potřebujete vědět

Tento článek zahrnuje vše, co potřebujete vědět o instalaci dvounosníkových mostových jeřábů s evropským pohonem, včetně tří částí: příprava před instalací, kroky instalace a testování po instalaci. Ať už instalujete dvounosníkový mostový jeřáb s evropským pohonem poprvé, nebo jste to dělali již několikrát, doufáme, že se dozvíte něco, co zajistí, že váš další projekt proběhne podle plánu, zůstane v rámci rozpočtu a ochrání vaše pracovníky.

Příprava před instalací

1. V cenové nabídce tým pro instalaci jeřábu uvede očekávaný časový rámec pro dokončení instalace. Tyto časy je nutné předem upřesnit. Jakmile je jeřáb a veškeré další instalační vybavení dovezeno na místo, nelze instalaci přerušit ani zastavit a znovu spustit, aniž by se výrazně zvýšily náklady.

2. Po obdržení objednávky zahájí výrobce mostového jeřábu stavbu jeřábu. Montéři se musí spojit s potřebnými stranami přibližně měsíc před předpokládaným datem dokončení, aby si naplánovali návštěvu za účelem vyhodnocení pracoviště nebo zařízení a dohodli se na harmonogramu instalace.

3. Vyhodnoťte rozsah práce

• Montéři by si měli projít všechny podepsané schvalovací výkresy a stavební plány, aby pochopili prostor, ve kterém budou pracovat, rozpětí a délku konstrukce dráhy, kterou bude jeřáb používat, a podrobnosti o stávajících nebo nově vybudovaných drahách.

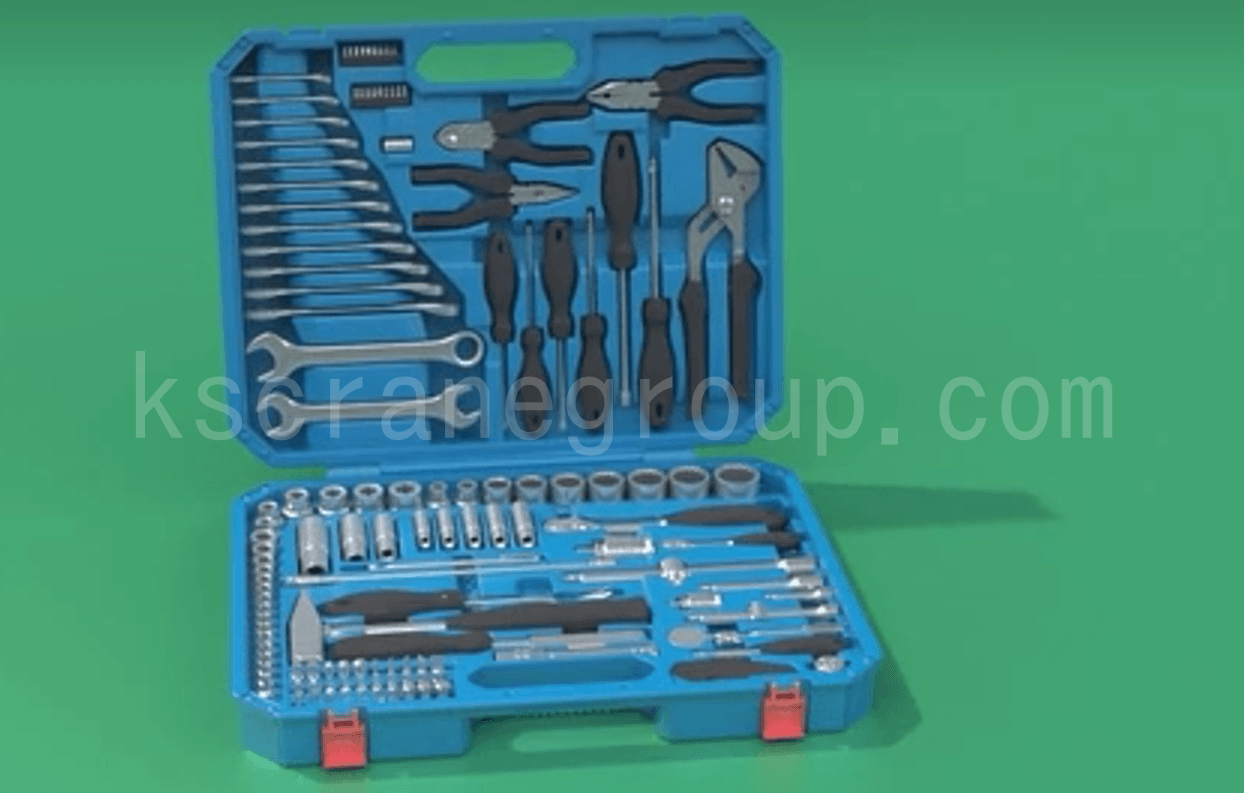

• Předem si připravte seznam vybavení a materiálů potřebných k instalaci.
• Montéři jeřábů si také musí vymyslet, jak se dostat do budovy pro přepravu nářadí a materiálů. Potřebují otevřenou a nerušenou cestu, aby vozidla a pracovníci mohli volně vjíždět a vyjíždět z budovy.

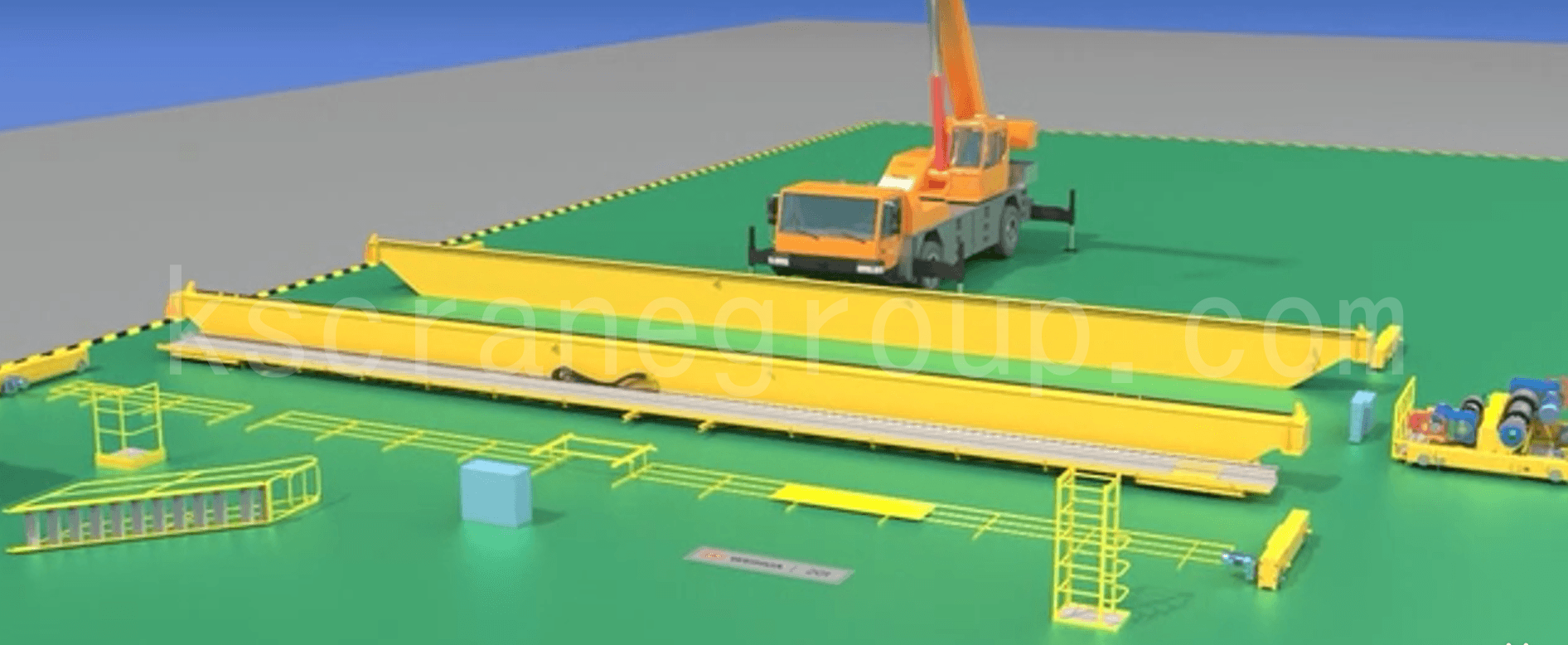

• Montéři mostových jeřábů stráví značné množství času kontrolou oblasti instalace jeřábu. Začnou tím, že oblast ohradí lany a identifikují veškeré vybavení nebo stroje, které je třeba odstranit, aby jejich nákladní vozy a vybavení měly přístup do zařízení, zřídily montážní prostor a měly volný přístup k zemi.
• Během návštěvy místa by měli instalatéři shromáždit co nejvíce informací o harmonogramu výstavby a všech dalších pracích, které by mohly během instalace probíhat. Musí zvážit načasování a dostupnost dalších produktů.

4. Identifikujte potenciální nebezpečí

Montážní tým mostového jeřábu musí identifikovat veškerá potenciální nebezpečí, aby mohl svůj tým odpovídajícím způsobem naplánovat a připravit. Aby bylo zajištěno správné provedení instalace jeřábu, mohou různá nebezpečí vyžadovat pro tým specializovanou ochranu (OOP), zvláštní povolení a další aspekty. Před instalací mostového jeřábu si instalatéři prověří následující kategorie nebezpečí:

•   Elektrické dráty nebo plynové potrubí, svítidla a další zdroje energie.
•   Chodci a další zdroje dopravy.
•   Přehřátí, zahřáté kovy, toxiny a další faktory prostředí.
•   Veškeré práce prováděné ve výškách vyžadují použití ochranných prostředků proti pádu.
•   Identifikujte veškerá nebezpečná energetická zařízení, která vyžadují postupy blokování/označování dle OSHA 1910.147.

Kroky instalace

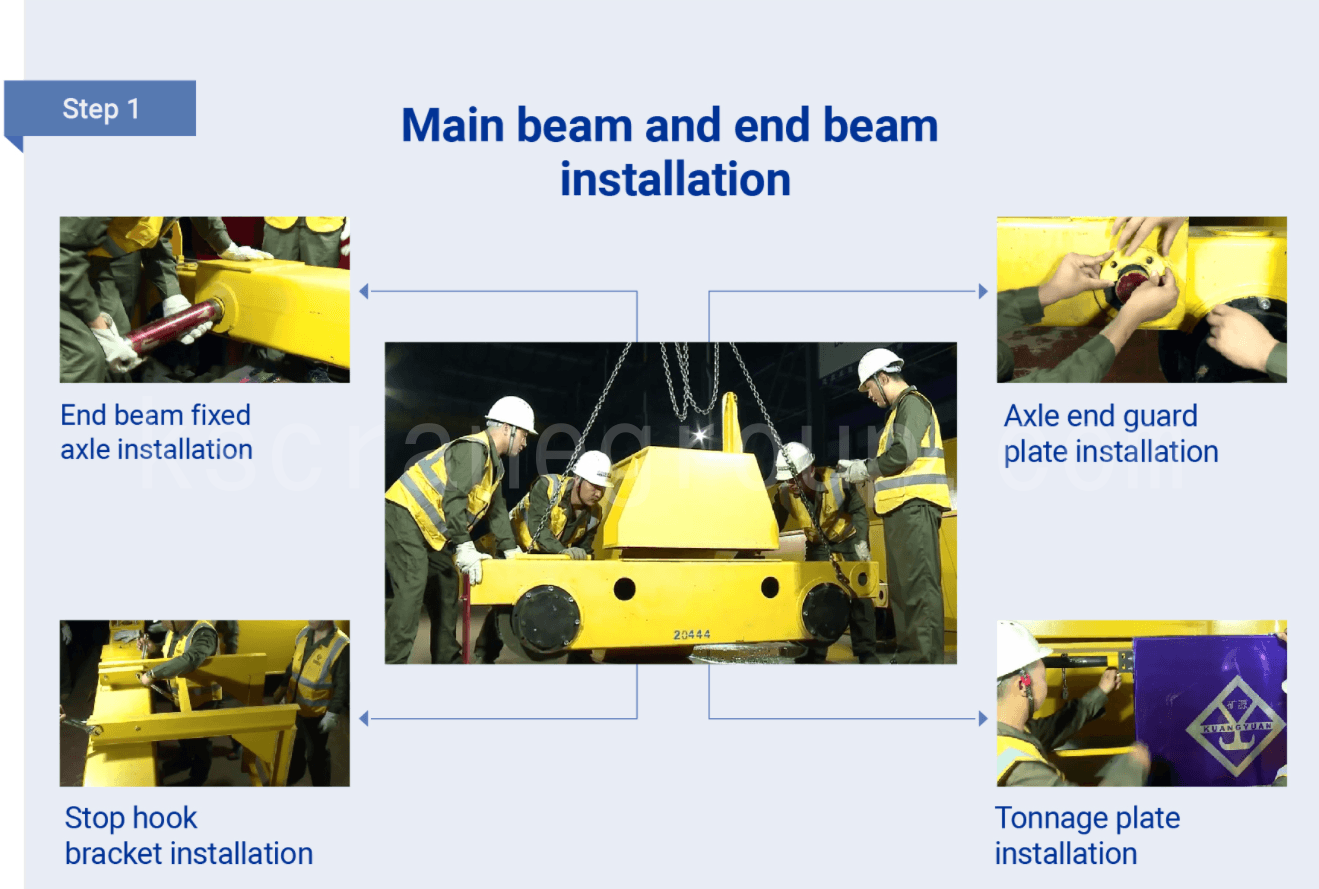

Instalace mostního rámu

1. Pomocí jeřábu zvedněte koncový nosník. Zarovnejte polohovací pouzdro koncového nosníku s polohovacím otvorem hlavního nosníku a poté je spojte sadou šroubů. Nakonec šrouby bezpečně utáhněte klíčem.

2. Označte šrouby značkou proti uvolnění.

3. Nainstalujte kryt proti dešti na otvor pro madlo koncového nosníku.

4. Po vyrovnání spojovacího nosníku s koncovým nosníkem pomocí jeřábu nainstalujte upevňovací hřídel koncového nosníku a poté na konec upevňovací hřídele připevněte zarážku.

5. Nainstalujte zarážku háku. Jakmile je zarážka háku zarovnána se spojovacím nosníkem, připojte ji a zajistěte pomocí sady šroubů.

6. Nainstalujte ceduli s upozorněním na nosnost na zábradlí portálové lávky. Zajistěte řetěz proti uvolnění cedule s upozorněním na nosnost k samotné ceduli pomocí sady šroubů.

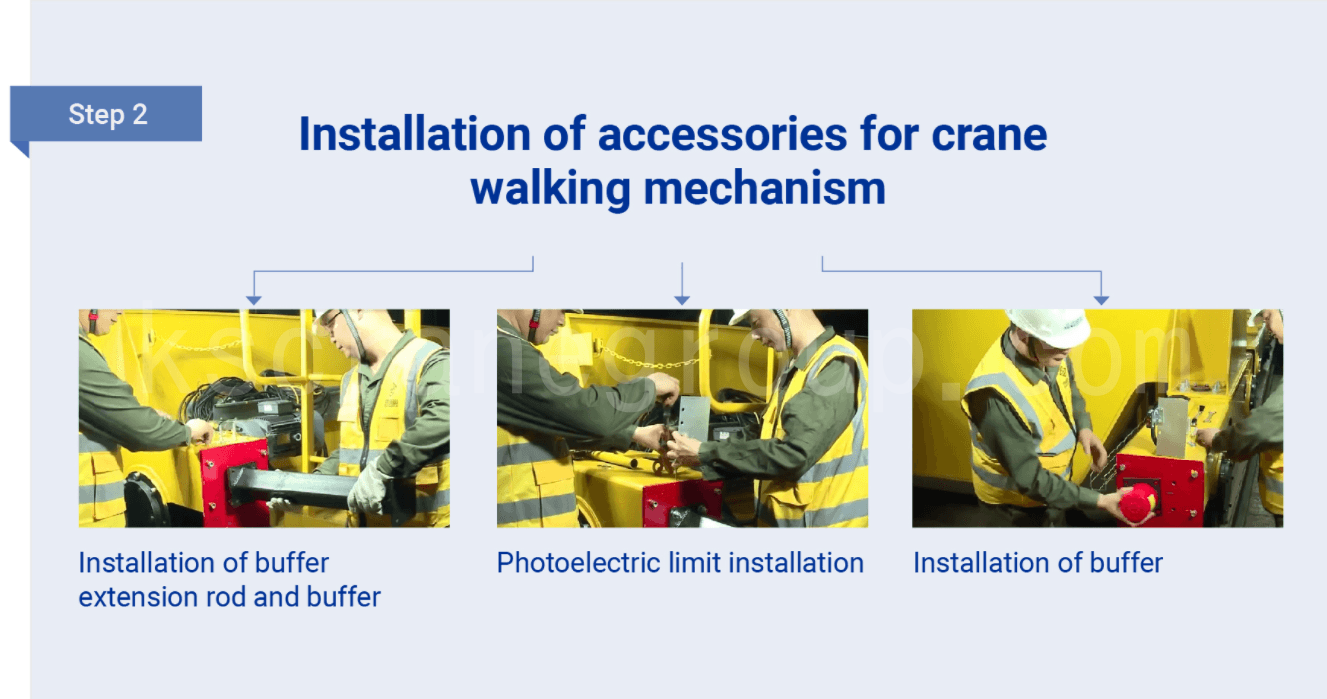

Instalace příslušenství pro chůzi jeřábu

1. Nainstalujte prodlužovací tyč a nárazník jeřábového nárazníku na koncový nosník na straně chodníku a nainstalujte jeřábový nárazník na opačné straně. Spojte je a zajistěte sadou šroubů.

2. Nainstalujte fotoelektrické koncové spínače jeřábu na oba konce koncového nosníku na straně vodiče. Nejprve nainstalujte držák koncového spínače na koncový nosník a poté namontujte koncový spínač na držák.

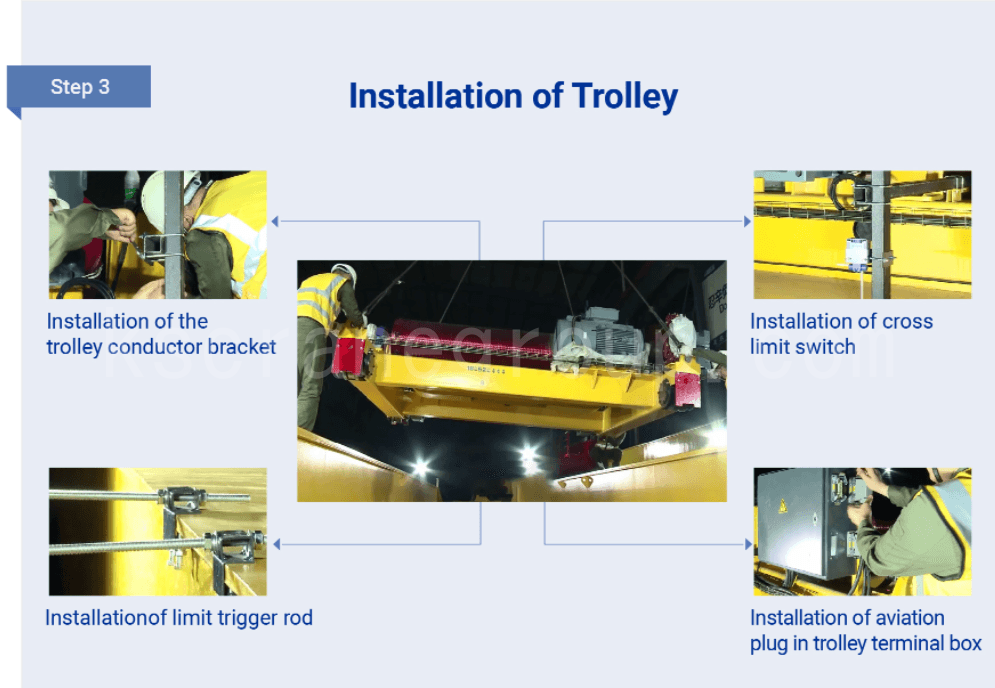

Instalace vozíku

1. Pomocí jeřábu zvedněte vozík a nainstalujte jej na kolejnici hlavního nosníku.

2. Nainstalujte vodivý držák vozíku a zajistěte jej sadou šroubů.

3. Nainstalujte příčný koncový spínač vozíku (o něco výše než spouštěcí tyč koncového spínače) a zajistěte jej sadou šroubů.

4. Umístěte spouštěcí tyč omezení vozíku podle výkresů, nainstalujte ji a zajistěte sadou šroubů.

5. Nainstalujte leteckou zástrčku svorkovnice troleje.

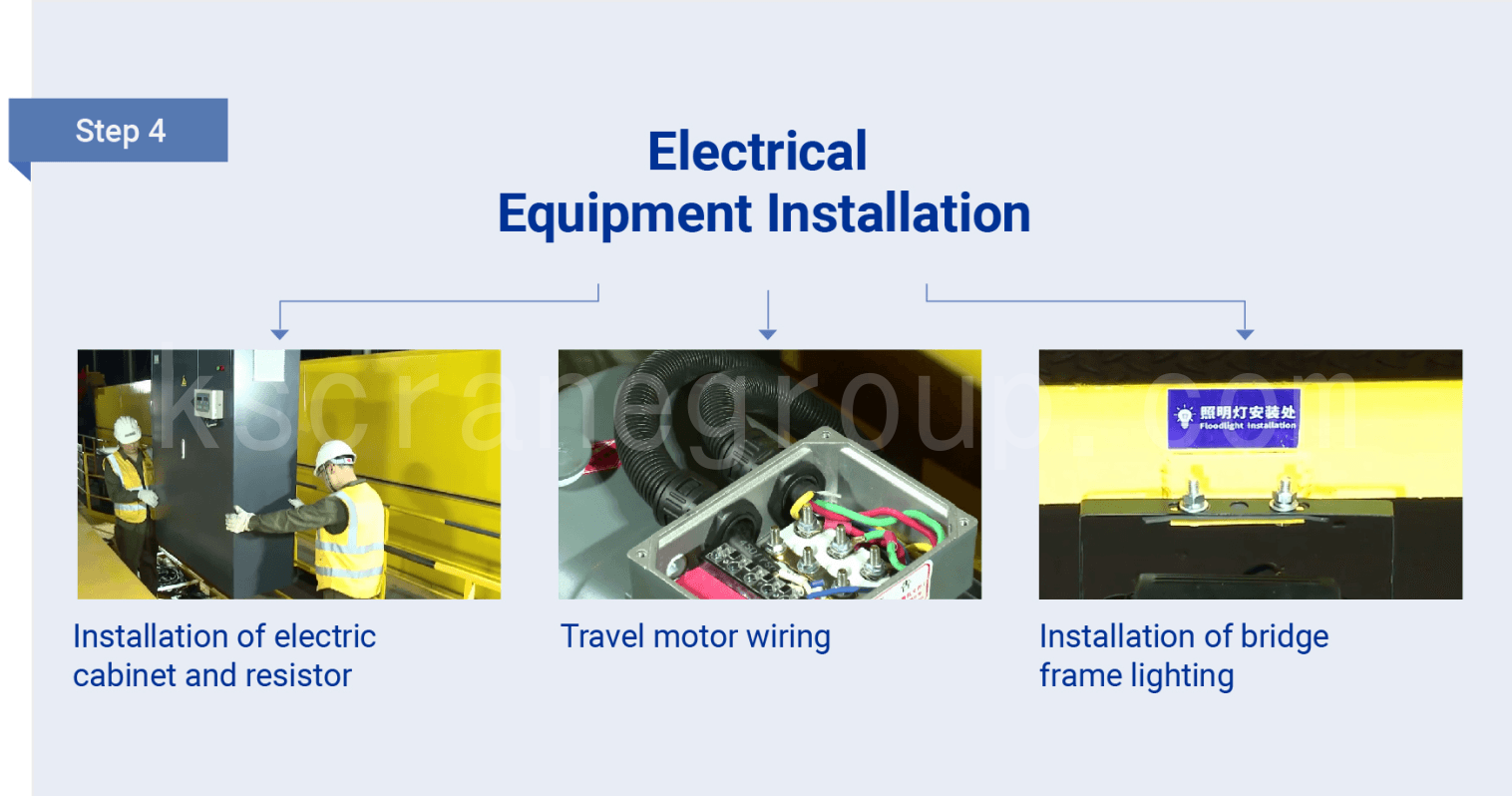

Instalace elektrických zařízení

1. Nainstalujte rozvodnou skříň a rezistor na hlavní nosník. Pomocí jeřábu zvedněte rozvodnou skříň do určité výšky nad základnu rozvodné skříňky. Připojte leteckou zástrčku ze spodní části rozvodné skříňky a poté rozvodnou skříň bezpečně upevněte sadou šroubů. Pomocí jeřábu zvedněte rezistor na základnu rezistoru a zajistěte jej sadou šroubů.

2. Připojte kabeláž k motoru pojezdu jeřábu a po dokončení kabeláže upevněte kryt rozvodné krabice šrouby.

3. Nainstalujte jeřábové svítidlo na držák lampy a zajistěte jej sadou šroubů.

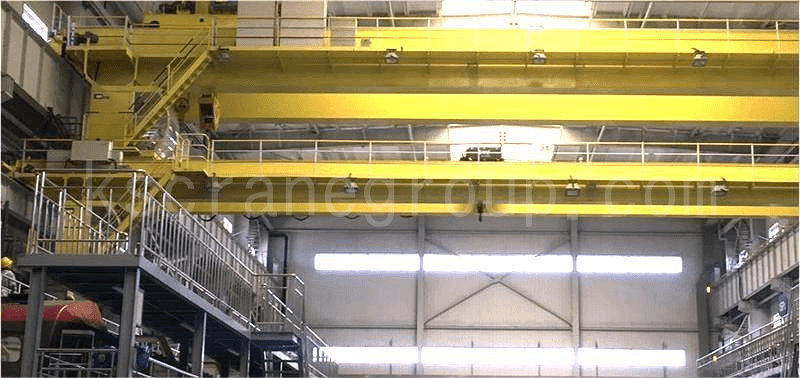

Instalace dokončena

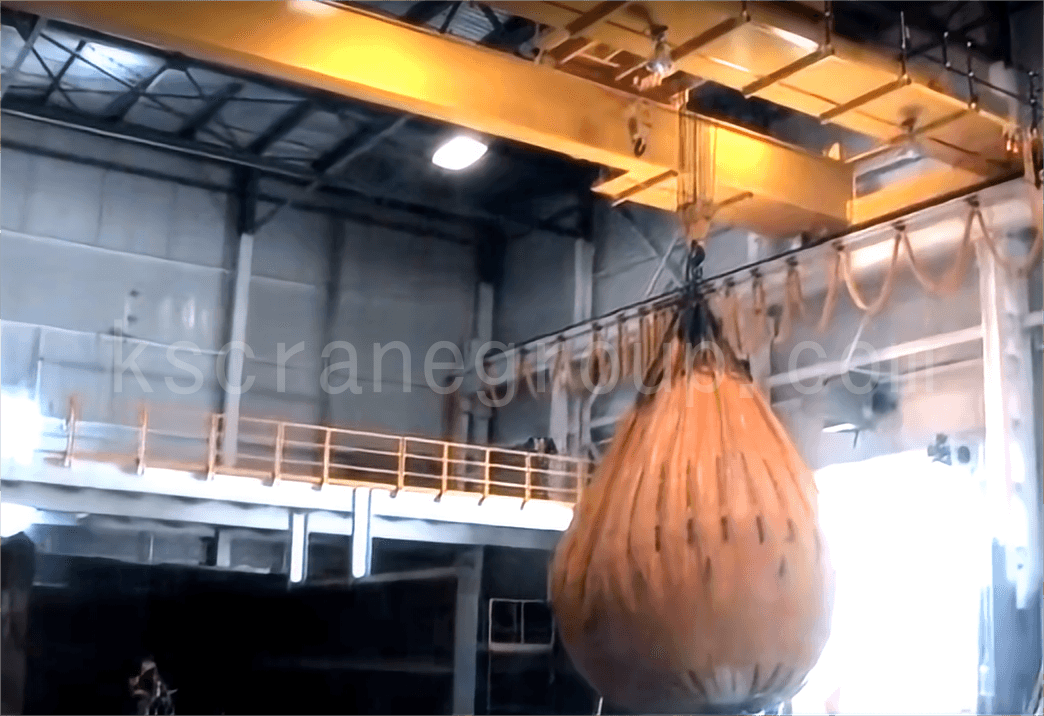

Testování po instalaci

Po dokončení složitého procesu instalace je čas na zátěžové testování. Tento klíčový krok zajišťuje, že všechny komponenty fungují správně. Výrobci si obvykle najímají externí testovací společnost, aby zajistili nestrannost.

Před prvním použitím musí váš nový jeřábový systém projít dvěma provozními zkouškami a jednou zkouškou jmenovitého zatížení, aby splňoval předpisy OSHA 1910.179 pro mostové a portálové jeřáby:

• Provozní zkoušky kladkostroje, mostu a vozíku.
• Kontrola funkčnosti bezpečnostních zařízení.
• Zkouška zatížením při 125% jmenovité nosnosti jeřábu.

Vždy si uchovávejte záznamy o zátěžových testech pro budoucí použití.
