Strukturfejl i traverskraner: Guide til revner, deformation og inspektion af bjælker

Dato: 02. juni 2026

Indholdsfortegnelse

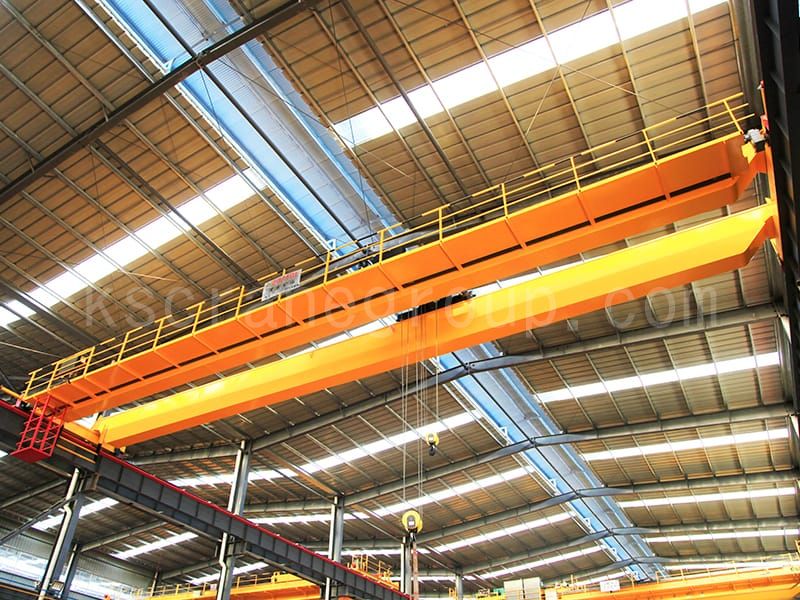

En defekt bremse kan udskiftes. En beskadiget gearkasse kan genopbygges. Men når selve stålkonstruktionen begynder at revne, deformeres eller permanent synke, er konsekvenserne langt mere alvorlige.

Strukturfejl i traverskraner er blandt de farligste og mest omkostningsfulde problemer i industrielle løftesystemer. Strukturskader kan reducere bæreevnen, skabe justeringsproblemer, fremskynde udmattelse og i alvorlige tilfælde føre til katastrofale kranfejl.

De mest almindelige former for strukturelle fejl i traverskraner omfatter træthedsrevner i bjælker, revner i splejsesvejsninger, knækning af krop, vandret deformation af sving og permanent nedadgående nedbøjning. Disse problemer skyldes ofte overbelastning, dårlig svejsekvalitet, træthedsakkumulering, termisk eksponering eller forkert transport og opbevaring.

Denne guide forklarer, hvordan man identificerer de mest almindelige traverskran strukturelle fejl, forstå deres underliggende årsager, anvende passende reparationsmetoder og etablere et pålideligt inspektionsprogram for at forlænge kranens levetid.

Del 1: Fem strukturelle svigttilstande

1. Træthedsrevner i hovedbjælkens web eller dækplade

Hvad du vil se: Hårfine revner på kropspladen eller bund-/topdækpladen på kassebjælken. Opstår ofte ved svejsetåer, afstivningsafslutninger eller områder med geometrisk spændingskoncentration.

Årsag	Ingeniørdetaljer
Langvarig overbelastningsoperation	Spændingsområdet overstiger udmattelsesgrænsen for den svejsede detalje
Designudmattelseslevetid overskredet	CMAA/FEM-serviceklasse misforenes med faktisk arbejdscyklus

Korrigerende handling:

Revnesværhedsgrad	Procedure
≤ 0,1 mm (overfladisk)	Slib glat med slibeskive; verificér fuldstændig fjernelse med farvepenetreringsmiddel (PT)
> 0,1 mm	Bor ≥ Φ8 mm stophuller i begge revnespidser; udhul til en 60° inkluderet vinkelrille langs revnestien; svejs og fyld med kvalificeret procedure (lavhydrogenelektrode); slib plan
På kritisk lastbærende sektion	Efter svejsereparation tilføjes en forstærkningsplade (fuldpenetrationssvejset eller filetsvejset i henhold til teknisk vurdering) for at genoprette den oprindelige styrke.

Efter enhver svejsereparation på et primært element: Udfør NDT (UT eller MT) og prøvebelastningstest ved 125% nominel kapacitet, før den sættes i drift igen.

2. Revnedannelse i splejsesvejsning eller svejsning i bindingsværksknude

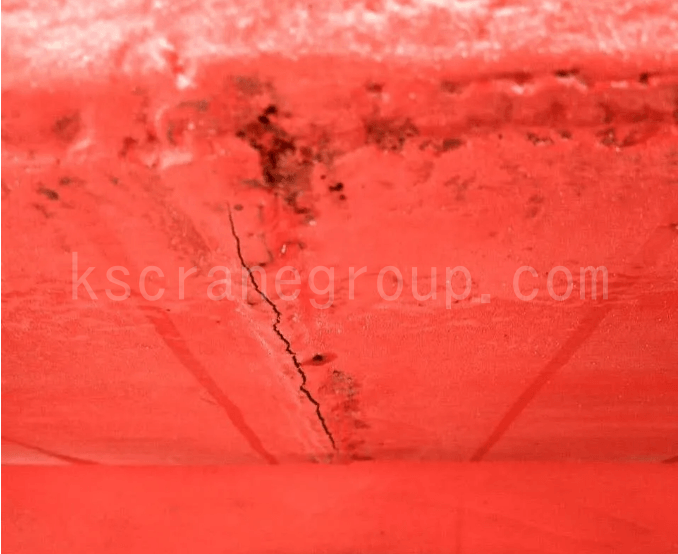

Revnedannelse i 2. splejsningssvejsning eller svejsning i bindingsværksknude

Hvad du vil se: Revnede eller adskilte svejsninger ved bjælkesplejsesamlinger, membran-til-væv-forbindelser eller hjørneplader til gitterknudepunkter.

Årsag	Korrigerende handling
Oprindelige svejsefejl (porøsitet, slaggeindlejring, manglende smeltning)	Udhul den defekte svejsning; svejs igen med en kvalificeret lavhydrogenelektrode
Langvarig overbelastning	Stop overbelastningsoperationen øjeblikkeligt — ingen reparation holder, hvis overbelastningen fortsætter
Overdreven restspænding ved svejsning på grund af dårlig original procedure	Gensvejs i den korrekte rækkefølge (bagsvejsning, springsvejsning) for at kontrollere forvrængning og restspænding

Nøgleprincip: Du kan ikke svejsereparere en revne, der stadig vokser på grund af overbelastning. Afhjælp først den grundlæggende årsag (belastning, skævhed, skinnens tilstand), og reparer derefter stålet.

3. Hovedbjælkens webknækning (bølgedeformation)

Hvad du vil se: Synlige bølger eller krusninger i bjælkens kropsplade, typisk i kompressionszonen nær den øverste flange eller i zoner med høj forskydningsbelastning nær understøtningerne.

Årsag	Korrigerende handling
Svejseinduceret resttrykspænding fra fremstilling	Flammeretning (linjeopvarmning): Påfør kontrollerede varmelinjer i spændingsfeltet for at krympe og trække nettet fladt. Følg op med mekanisk peening for at aflaste restspænding
Overbelastning forårsager lokal ustabilitet i webpanelet (forskydningsbøjning)	Stop overbelastningen øjeblikkeligt. Efter flammekorrektion bør det overvejes at tilføje mellemliggende afstivere for at reducere vægpanelets størrelsesforhold og øge modstanden mod knækning.

Parametre for flammeretning (retningslinje):

Temperatur: 600–650 °C (mat rød synlig i svagt lys)
Opvarmningsmønster: Trekantet eller lineært, vinkelret på bølgetoppene
Køling: Stille luft (aldrig vandkølet — risiko for martensitdannelse og revnedannelse)

4. Sidebøjning af hovedbjælken (horisontal bøjning/bue)

Hvad du vil se: Bjælken krummer til den ene side set ovenfra. Målt som vandret afvigelse fra en ret linje mellem bjælkernes ender.

Årsag	Korrigerende handling
Asymmetrisk svejsning under original fremstilling — restspænding kombineret med driftsspænding	Flammeudretning: Påfør varme på den konvekse (udadgående bule) side af bjælken. Brug mekaniske donkrafte eller støtteben til at hjælpe med korrektionen.
Forkert transport eller opbevaring (understøttet på forkerte punkter, ujævnt stablet)	Ret bøjningen, gennemgå og håndhæv derefter korrekte håndteringsprocedurer

Acceptkriterier: I henhold til CMAA 70 bør den vandrette hældningsafvigelse ikke overstige L/2000 (hvor L = spændvidde i mm) for nye kraner. For kraner i brug skal producenten kontaktes – men ethvert synligt skævt træk, der forårsager problemer med skinnejustering, skal korrigeres.

5. Nedadgående nedbøjning af hovedbjælken (synkning / permanent deformation)

Hvad du vil se: Bjælkens opadgående hældning er væk og erstattet af en flad eller nedadgående profil. Den læssede løbekat "driver ikke længere mod midten" - den driver mod enderne eller bliver stående.

Årsag	Korrigerende handling
Strukturel eftergivelse fra kronisk overbelastning	Flammeudretning langs den nederste dækplade, plus forstærkning med kanalprofiler sting-svejset til bundflangen
Webbøjning reducerer effektiviteten af bjælkesektionen	Bruge forspændingsmetode: Installer trækstænger under bjælken, efterspænd for at genoprette den opadgående hældning, og lås derefter fast. For permanent forstærkning, svejs kontinuerlige afstivningskanaler
Termiske effekter (strålevarme fra øsekraner, støberianvendelser)	Tilføj varmeafskærmning; for øsekraner skal det oprindelige design kontrolleres under hensyntagen til den termiske driftsklasse.
Forkert opbevaring eller transport	Korriger hældning, og opbevar/send derefter i henhold til kranproducentens løfte- og støttediagram

Kritisk advarsel: En bjælke, der er permanent hængt ned, har allerede givet efter — stålet er blevet belastet ud over sin elasticitetsgrænse. Flammeretning alene kan muligvis ikke genoprette den fulde udmattelseslevetid. En teknisk vurdering efter reparation (herunder FEA-revurdering af den reparerede sektion) anbefales kraftigt.

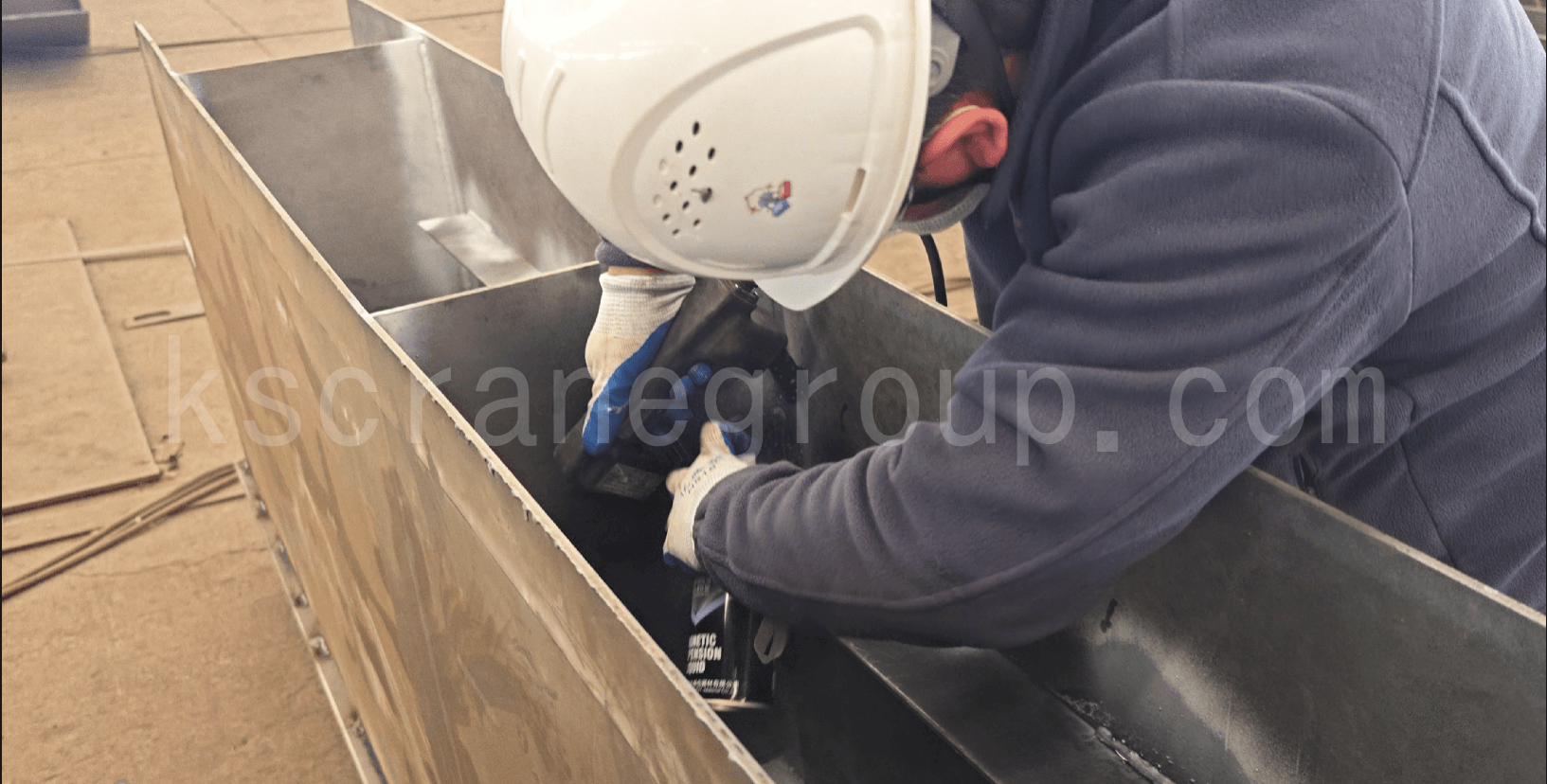

Del 2: NDT-inspektionsmetoder for stålkonstruktioner

Ikke alle revner er synlige for det blotte øje. Brug disse ikke-destruktive testmetoder regelmæssigt:

Metode	Bedst til	Frekvens	Bemærkninger
Visuel testning (VT)	Overfladerevner, korrosion, deformation, løse bolte	Hver vagt	Det vigtigste og mest undervurderede
Magnetisk partikel (MT)	Overflade- og overfladenære revner i ferromagnetisk stål	Årligt eller efter enhver overbelastningshændelse	Hurtig, bærbar, ingen overfladebehandling ud over rengøring
Farvepenetrant (PT)	Overfladebrydende revner — virker på alle materialer	Årligt, eller for at verificere svejsereparationer	Simpel, men kræver ren overflade og opholdstid
Ultralydstestning (UT)	Indvendige fejl i tykke sektioner, måling af revnedybde	Hvert 3.-5. år eller pr. OEM	Kræver trænet operatør og kalibreringsblokke
Laser-/totalstationsopmåling	Bjælkehældning, -vinkel og generel geometri	Årligt	Sammenlign med basismålinger fra idriftsættelse

Del 3: Tjekliste til strukturel inspektion før flytning

En 5-minutters visuel rundvisning kan opdage strukturelle problemer, før de bliver kritiske:

Hovedbjælke(r): Kig efter friske revner i malingen eller rustpletter – ofte det første synlige tegn på en voksende træthedsrevne
Endevogne/endevogne: Kontroller boltforbindelser. Er der løse eller manglende bolte?
Splejsesamlinger: Kør en lommelygte langs bjælkesvejsningerne. Se efter revnet maling og rust, der siver ud fra svejsningerne.
Membran-/afstivningtermineringer: Dette er klassiske udmattelsesrevnestartpunkter – se nærmere
Skinneklemmer og skinnesamlinger: Løse eller knækkede klips forårsager stødbelastninger, der fremskynder strukturel træthed
Trolleyskinne på bjælke: Kontroller for skævheder eller huller i skinnen — forårsager excentrisk belastning på bjælkeryggen
Korrosion: Især ved overgangen mellem bundflangen og kropsdelen i udendørs- eller vådkraner
Ophængspunkter / udligningsstifter: På traverskraner skaber slidte stifter stødbelastninger, der føres tilbage til konstruktionen.
Banebjælker og støttesøjler: Kranen er kun så stærk som det, den er monteret på
Enhver deformation eller stødskade: Buler fra kollisionsskader skaber spændingsforøgere

Hurtig reference: Beslutningsmatrix for strukturel reparation

Finde	Handling
Overfladisk revne i malingen, ingen rust, PT viser ingen revne i basismetallen	Overvåg ved næste planlagte inspektion
Bekræftet udmattelsesrevne < 50 mm på sekundært element (membran, afstivningselement)	Borestop, hulning, svejsereparation i henhold til kvalificeret WPS
Bekræftet revne > 50 mm eller på primærelement (bjælkeflange/-kam, endevogn)	Teknisk vurdering påkrævet; forstærkningsplade kan være nødvendig; belastningstest efter reparation obligatorisk
Synlig webknækning (bølger > 3 mm ud af planet over 500 mm spændvidde)	Flammeretning; undersøg den grundlæggende årsag (overbelastning? design?)
Målbar permanent nedadgående udbøjning (> L/1000 fra den samlede hældning)	Større reparation nødvendig; forspænding eller forstærkning; strukturel omklassificering kan være nødvendig
Flere revner i samme bjælkeområde, eller revne der strækker sig ind i grundmetallet ud over svejsningen	Udskift bjælkesektionen — spredte træthedsskader indikerer, at medlemmet har nået slutningen af levetiden

Sådan forebygger du strukturelle fejl i en traverskran

Det er betydeligt mere omkostningseffektivt at forebygge strukturelle fejl i en traverskran end større strukturelle reparationer eller udskiftning af bjælker. De fleste strukturelle problemer udvikler sig gradvist og kan kontrolleres gennem korrekt drift, inspektion og forebyggende vedligeholdelse.

Undgå overbelastning

Gentagne overbelastningscyklusser er en af de hyppigste årsager til udmattelsesrevner i kranbjælker og permanent deformation. Sørg altid for, at den faktiske løftede last holder sig inden for kranens nominelle kapacitet og arbejdsklassificering.

Udfør planlagte strukturelle inspektioner

Rutine inspektion af traverskran Programmerne bør omfatte visuelle kontroller, svejseinspektion, verifikation af skinnejustering og periodisk ikke-destruktiv prøvning (NDT). Udmattelsesrevner opdages ofte længe før de bliver synlige fejl.

Oprethold korrekt skinnejustering

Dårlig banejustering skaber excentrisk hjulbelastning, hvilket øger spændingskoncentrationen i bjælkens krop og endevognens forbindelser.

Overvåg termiske effekter

For støberikraner og øsekraner kan strålevarme fremskynde materialenedbrydning og forårsage strukturel forvrængning. Varmeskjolde og varmebestandige designs bør evalueres regelmæssigt.

Reparer mindre defekter tidligt

Små revner i malingen, rustudslip og lokale svejsefejl kan blive alvorlige strukturelle fejl i en traverskran, hvis de ignoreres. Tidlig indgriben reducerer de langsigtede reparationsomkostninger betydeligt.

Brug for eksperthjælp?

Kuangshan kran designer og fremstiller stålkonstruktioner til traverskraner, portalkraner og svingkraner – fra kassebjælker til komplette kransæt. Hvis du oplever strukturel forringelse på en aldrende kran, kan vores ingeniørteam vurdere skaden, anbefale reparationer eller fremstille en erstatningsbjælke i henhold til originale eller opgraderede specifikationer.

Denne vejledning er til orientering. Strukturel reparation af kranbjælker skal udføres under opsyn af en kvalificeret ingeniør i overensstemmelse med CMAA 70/74, EN 13001, ASME B30.2 og gældende lokale forskrifter. Svejs aldrig på en krankonstruktion uden en godkendt svejseprocedurespecifikation (WPS) og kvalificerede svejsere.
