Guide d'achat d'une grue à portique de 10 tonnes : types, spécifications, prix et applications

Le portique de 10 tonnes est très répandu dans les ateliers de moyenne à lourde charge, les parcs à béton préfabriqué, les quais et les chantiers de construction. Il allie flexibilité et capacité de charge, proposant des portiques portables et légers ainsi que des grues bipoutres ou semi-portiques robustes, adaptées aux opérations de haute intensité. Cet article détaille les types, les paramètres et les études de cas typiques afin d'aider les équipes d'approvisionnement, d'ingénierie et de gestion des équipements à prendre des décisions et à comparer rapidement.

Types de grues à portique de 10 tonnes

Portique monopoutre de 10 tonnes avec palan électrique

Un portique courant, léger à moyen, équipé d'un palan électrique, adapté à la manutention courante en atelier. Il offre des spécifications flexibles et un coût relativement économique.

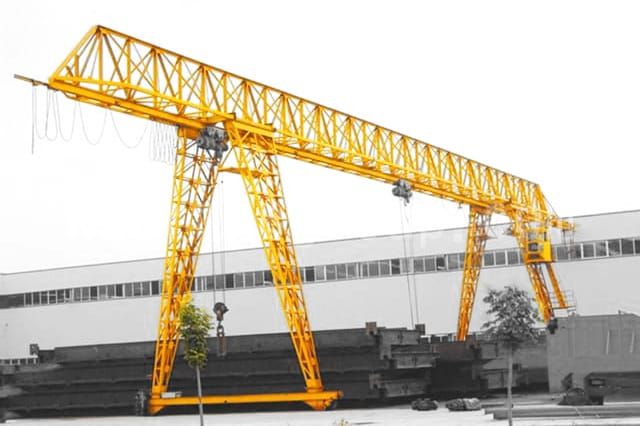

Portique monopoutre à treillis de 10 tonnes avec palan électrique

La poutre en treillis réduit le poids propre et l'utilisation de matériaux grâce à une structure en treillis spatiale, idéale pour les environnements extérieurs ou chargés de vent.

Grue semi-portique de 10 tonnes

Une conception semi-portique avec un côté fixé au mur, permettant un gain de place et adaptée aux opérations en bordure d'usine. Les grues semi-portiques sont largement utilisées dans la gamme des 10 tonnes.

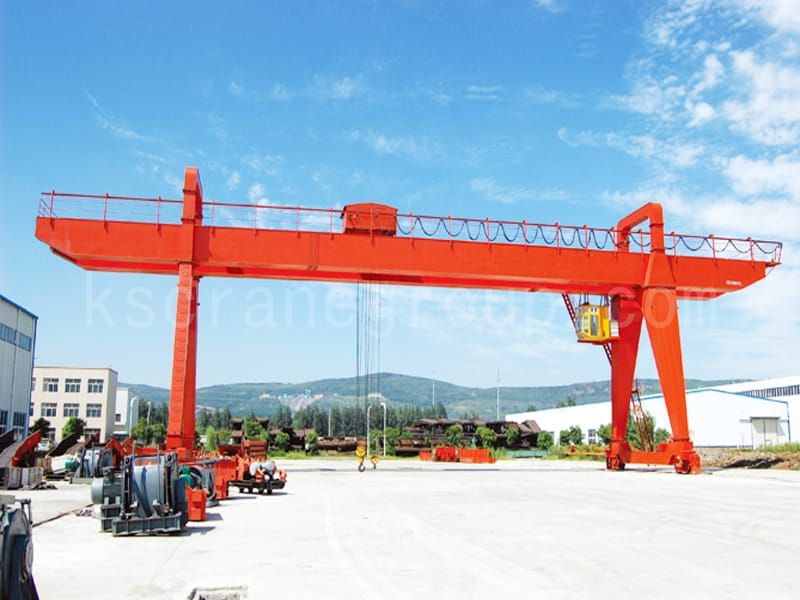

Portique bipoutre de type A de 10 tonnes avec crochet

La structure de type A à double poutre offre une plus grande rigidité et une plus grande marge de sécurité, adaptée aux hauteurs de levage élevées et aux opérations fréquentes avec de lourdes charges.

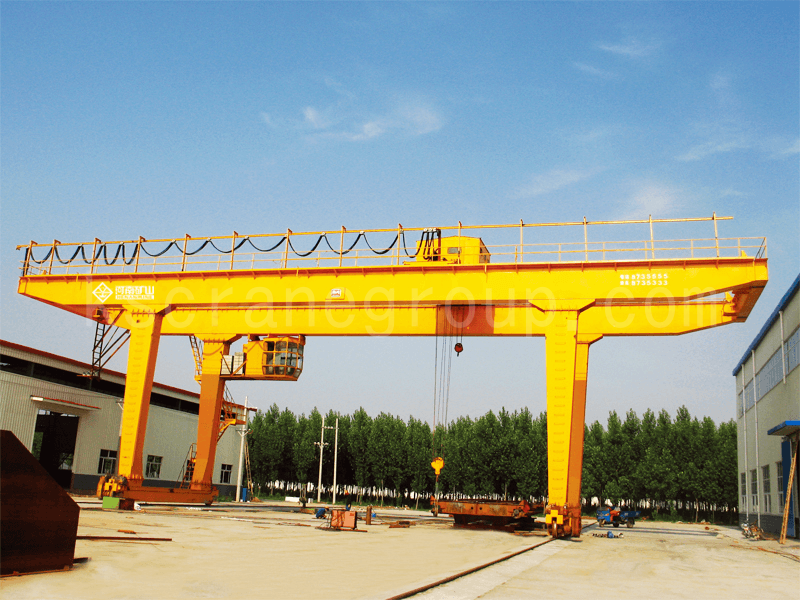

Portique bipoutre en U de 10 tonnes avec crochet

Le portique en U offre généralement des avantages en termes de profil de cadre latéral et d'accès pour la maintenance. Sa structure est similaire à celle du portique bipoutre en A, mais il peut être plus flexible en termes d'agencement et d'accessibilité au site.

Portique monopoutre de type L de 10 tonnes avec crochet

Le type L désigne généralement une grue monopoutre à un seul pied ou à un pied spécifique, adaptée aux situations où la hauteur libre est limitée ou aux contraintes budgétaires. Sa capacité de charge et sa rigidité sont inférieures à celles des grues bipoutres, mais son rapport qualité-prix est plus avantageux.

Grue à portique portable de 10 tonnes

Conçu pour un montage et une mobilité aisés, il est idéal pour les applications temporaires ou les opérations multipoints. Les portiques portatifs sont très courants pour les charges légères à moyennes, et quelques-uns sont disponibles dans la gamme des 10 tonnes.

Ces types couvrent une gamme de besoins allant du portable au robuste, permettant aux utilisateurs de choisir en fonction des exigences du site et de la charge.

Paramètres du portique de 10 tonnes

Vous trouverez ci-dessous un tableau des paramètres clés des ponts roulants à portique courants de 10 tonnes, basés sur les normes du marché et les données des fournisseurs pour une comparaison facile :

Remarque : La portée, la hauteur de levage et la capacité de charge indiquées ci-dessus correspondent à des valeurs de conception typiques. Les projets réels peuvent être optimisés ou personnalisés en fonction des conditions d'exploitation (fréquence d'utilisation, environnement, exigences en matière de hauteur de levage, etc.).

Prix d'une grue à portique de 10 tonnes

Les prix varient en fonction de la capacité, de la portée, de la hauteur de levage et de la charge utile. Le tableau ci-dessous présente les devis pour une sélection de produits :

Remarque : les prix indiqués dans le tableau sont fournis à titre indicatif uniquement ; les prix réels peuvent varier en fonction de la personnalisation spécifique ou des fonctionnalités supplémentaires requises pour le projet.

La gamme de prix des portiques de 10 tonnes est large et dépend du type de poutre (monopoutre ou bipoutre), de la portée, de la hauteur de levage, des configurations supplémentaires, des caractéristiques anticorrosion/antidéflagrantes, du type de grappin/palan, du mode de commande et de la marque. Kuangshan Crane, l'un des principaux fabricants chinois de grues, offre une assistance en ligne 24h/24 par des ingénieurs professionnels. Contactez Kuangshan Crane pour obtenir des devis précis.

Applications de la grue à portique de 10 tonnes

Les ponts roulants de 10 tonnes conviennent à divers environnements industriels, notamment :

• Ateliers de fabrication:Pour soulever des composants lourds sur des chaînes de montage, comme dans la fabrication automobile ou de machines.
• Entrepôts et centres logistiques:Gestion du chargement/déchargement des marchandises pour améliorer l'efficacité du stockage.
• Chantiers de construction:Levage temporaire de matériaux de construction tels que des barres d'acier ou des éléments en béton.
• Ports et quais:Aide au chargement de marchandises, adapté aux environnements humides et poussiéreux.
• Mines et usines métallurgiques:Manipulation de minerais ou de matériaux métalliques, supportant des températures élevées ou des conditions difficiles.
• Chantiers préfabriqués et ingénierie des ponts:Prise en charge des opérations de grande portée telles que la manutention de poutres préfabriquées.
• Usines de transformation de l'acier et des métaux, gestion des déchets et parcs de recyclage: Portiques à benne preneuse pour la manutention de matériaux en vrac.

Ces applications varient considérablement en termes de tâches et de sélection : les opérations de préhension en extérieur ou les conditions poussiéreuses/humides nécessitent des tâches de travail plus élevées (par exemple, A7, M7) avec des conceptions anticorrosion, résistantes à l'humidité et à la température ; la manutention intérieure de routine peut utiliser A3–A5.

Études de cas sur la grue Kuangshan

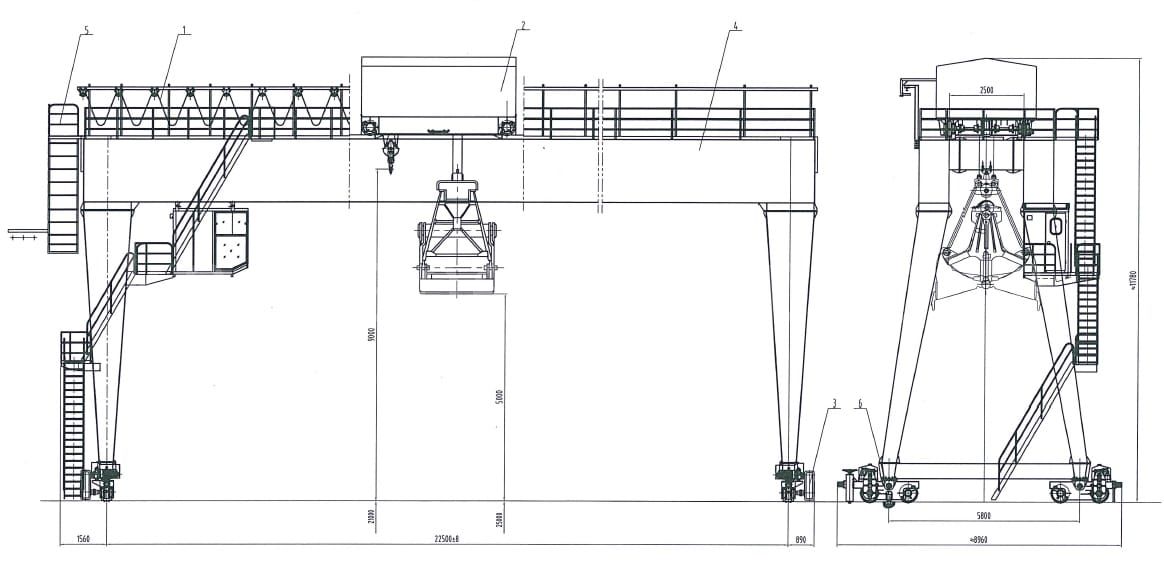

Acquisition d'une grue à portique pour le laminage à chaud et le dégrossissage par une entreprise métallurgique

Le projet consiste à remplacer un ancien portique de manutention dans un environnement humide et poussiéreux, avec des températures comprises entre -5 et 45 °C. Ce cas implique des opérations de manutention intensives (A7), avec des exigences strictes en matière de performances, d'étanchéité et de protection électrique.

Paramètres du produit

• Type : portique bipoutre avec benne preneuse
• Capacité : 10/5 tonnes (crochet principal 10 t, poids de la benne inclus, crochet auxiliaire 5 t)
• Envergure : 22,5 m
• Hauteur de levage : 30 m
• Vitesse de levage : 12,15 m/min
• Vitesse de déplacement : 40 m/min (grue), 45 m/min (chariot)
• Fonctionnement : A7 (crochet principal M7 / crochet auxiliaire M5)
• Méthode de contrôle : Contrôle de la cabine

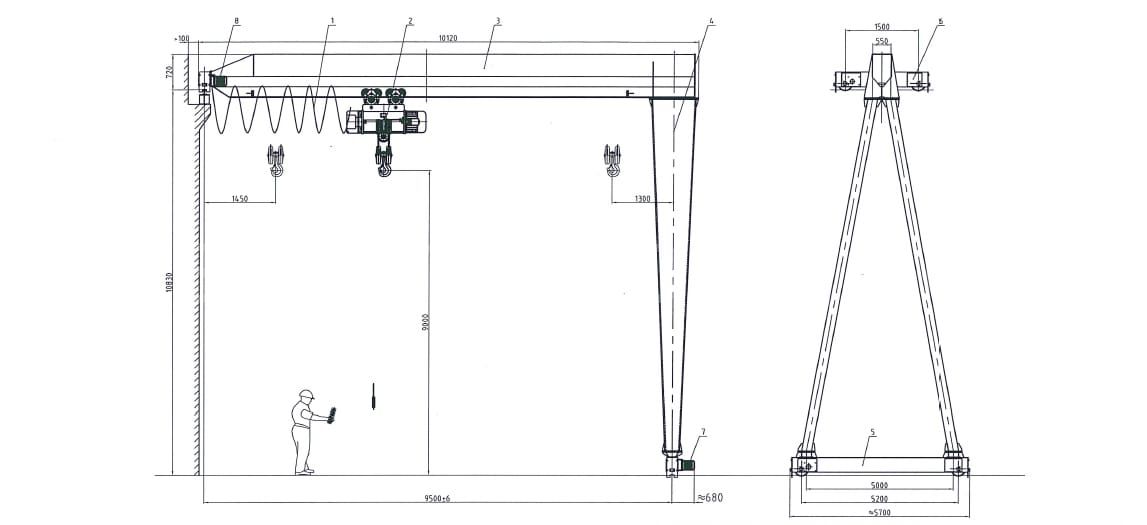

Entreprise de construction Nouvelle usine Achat d'équipements de levage

Le projet comprend un portique de levage et un semi-portique. Ce dernier, d'une capacité de 10 tonnes, est utilisé pour les charges légères à moyennes à l'intérieur de l'usine. Sa conception permet de réduire les coûts de voies et de fondations. Sa capacité de charge A3 est adaptée à la manutention quotidienne sur la ligne de production. Il est composé d'un portique en acier, d'un mécanisme de déplacement, d'un palan électrique et d'un système de commande électrique.

Paramètres du produit

• Type : grue semi-portique monopoutre
• Capacité : 10 tonnes
• Portée : 9,5 m
• Hauteur de levage : 9 m
• Vitesse de levage : 7 m/min
• Vitesse de déplacement : 20 m/min (grue)
• Fonctionnement : A3
• Méthode de contrôle : Télécommande

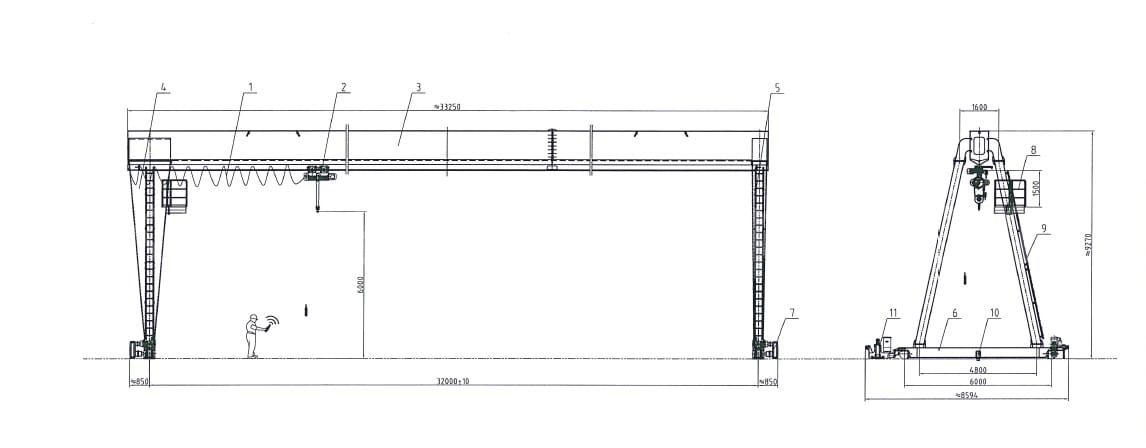

Projet d'autoroute Xintai du dixième bureau des chemins de fer chinois

Ce projet, qui s'étend sur 157,548 km, constitue un tronçon clé du réseau autoroutier du Shandong et comprend la construction de la plate-forme, des ponts, des ponceaux et des travaux de chaussée. Le marché comprend deux portiques de levage de poutres et huit portiques à palan électrique, dont quatre de 10 tonnes.

Paramètres du produit

• Type : portique monopoutre avec palan
• Capacité : 10 tonnes
• Portée : 23/25/28/32 m
• Hauteur de levage : 6/6,5 m
• Fonctionnement : A3

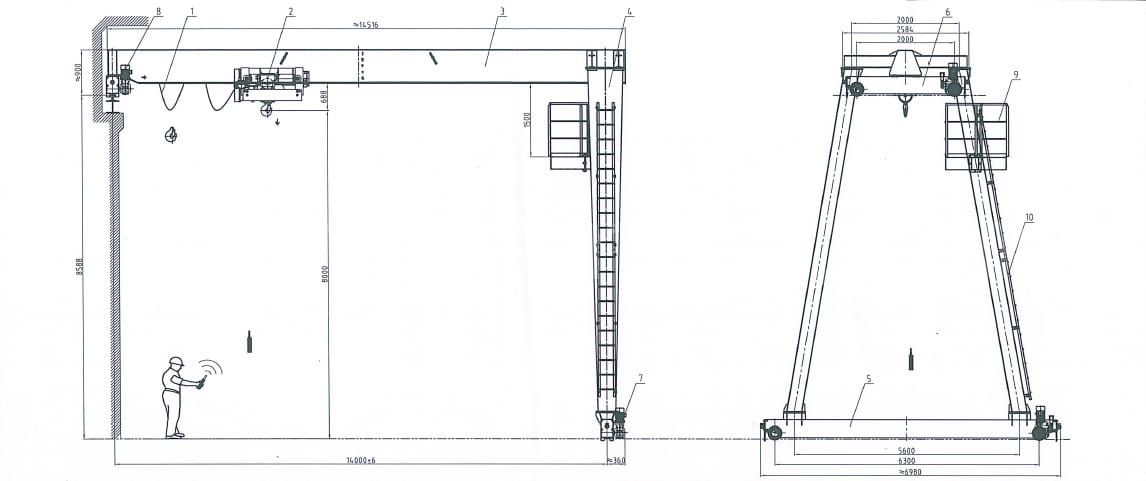

Projet de construction de la phase I de la New Material Company

Le projet comprend des lignes de galvanisation et de revêtement multifonctionnelles, produisant 300 000 tonnes de tôles revêtues de haute qualité et 1 million de tonnes de bandes galvanisées par an. Les projets de production intensive adoptent généralement les normes FEM pour la durabilité et la répétabilité, la norme A5 étant adaptée aux environnements d'usinage à haute fréquence.

Paramètres du produit

• Type : Grue semi-portique standard FEM
• Capacité : 10 tonnes
• Portée : 14 m
• Hauteur de levage : 8 m
• Vitesse de levage : 5/0,8 m/min
• Vitesse de déplacement : 3-30 m/min (grue), 2-20 m/min (chariot)
• Fonctionnement : A5
• Méthode de contrôle : Télécommande

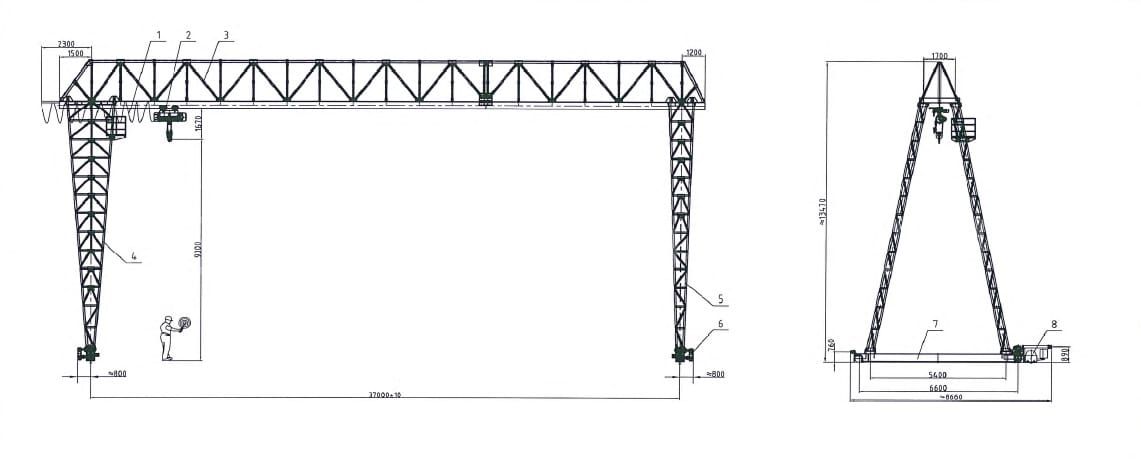

Projet de construction de poutres et de dalles préfabriquées

Pour répondre aux besoins de construction de poutres et de dalles préfabriquées, un portique de 10 tonnes d'une portée de 37 mètres a été installé sur le chantier de préfabrication de Baimitang pour le montage/démontage des coffrages et le coulage du béton. Ce projet utilise un portique à treillis alimenté par un enrouleur de câble. Les grandes portées (37 m) et les conditions extérieures nécessitent de prendre en compte le poids propre des treillis, les charges dues au vent, la déformation à long terme et la stabilité des voies.

Paramètres du produit

• Type : portique monopoutre à treillis avec palan
• Capacité : 10 tonnes
• Portée : 37 m
• Hauteur de levage : 9 m
• Vitesse de levage : 7/0,7 m/min
• Vitesse de déplacement : 22 m/min (grue), 20 m/min (chariot)
• Fonctionnement : A3
• Méthode de contrôle : Télécommande

Facteurs à prendre en compte avant d'acheter une grue à portique de 10 tonnes

Lors d'un achat, les entreprises doivent évaluer :

• Environnement de travail : Intérieur/extérieur, température, humidité, environnement explosif.
• Fréquence de levage : Levage occasionnel ou utilisation intensive continue.
• Portée et hauteur de levage : Pour correspondre à la disposition du site.
• Besoins de mobilité : Conception d'une grue à portique mobile sur rail ou portable.
• Normes de sécurité : Conformité CE, ISO, FEM, CMAA.
• Support après-vente : Disponibilité de pièces de rechange, services d'installation et de maintenance.
• Budget: Équilibre entre coût et durabilité à long terme.

Principaux fabricants et fournisseurs de grues à portique de 10 tonnes

• Kuangshan Crane (Chine) : fournisseur mondial de premier plan avec un solide historique d'exportation.
• Dafang Crane (Chine) : Connu pour ses portiques et ponts roulants personnalisés.
• Weihua Group (Chine) : l'un des plus grands fabricants de grues en Asie.
• Spanco (USA) : Présence significative sur le marché de la manutention légère.
• GH Cranes (Espagne) : Populaire en Europe et en Amérique latine.

Lors de l'approvisionnement international, les fabricants chinois dominent le marché de milieu de gamme en raison de leur avantage en termes de coûts, tandis que les fournisseurs européens et américains proposent des systèmes automatisés haut de gamme.

Installation et maintenance d'une grue à portique de 10 tonnes

• Fondation: Nécessite une piste ou un plancher renforcé.
• Installation: Peut être réalisé en quelques jours par des ingénieurs professionnels.
• Essai: Un test de charge est requis avant l'opération.
• Entretien: Lubrification régulière des pièces mobiles. Inspection du palan, du câble et des freins. Vérification du système électrique. Remplacement des roues et des rails usés.

Une installation et une maintenance préventive appropriées garantiront une durée de vie fiable de 10 à 20 ans.

Conclusion

Le portique de 10 tonnes est l'une des solutions de levage les plus polyvalentes et les plus économiques pour les applications industrielles de moyenne capacité. Sa flexibilité, sa capacité modérée et son coût relativement inférieur à celui des grues de plus grande capacité en font un choix populaire sur les marchés mondiaux.

Pour choisir le modèle idéal, tenez compte du type (monopoutre, bipoutre, mobile, semi-portique), des spécifications techniques, du budget et de la réputation du fournisseur. Avec une installation, une utilisation et un entretien appropriés, un portique de 10 tonnes peut améliorer considérablement la productivité et la sécurité sur votre lieu de travail.
