Pont roulant robuste pour applications à charge continue et intensive

Un portique de levage robuste est un type de portique conçu spécifiquement pour les très grandes capacités de levage, les classes de service élevées, les cycles de fonctionnement intensifs et les environnements de travail difficiles. Il est largement utilisé dans les ports, les aciéries et les usines métallurgiques, la construction de ponts, les chantiers navals, la fabrication d'équipements énergétiques et d'autres secteurs industriels lourds.

Si votre projet implique à la fois une fréquence de fonctionnement élevée et une utilisation de charge importante, la grue requise n'est plus une grue portique standard, mais une grue portique robuste au sens strict de l'ingénierie.

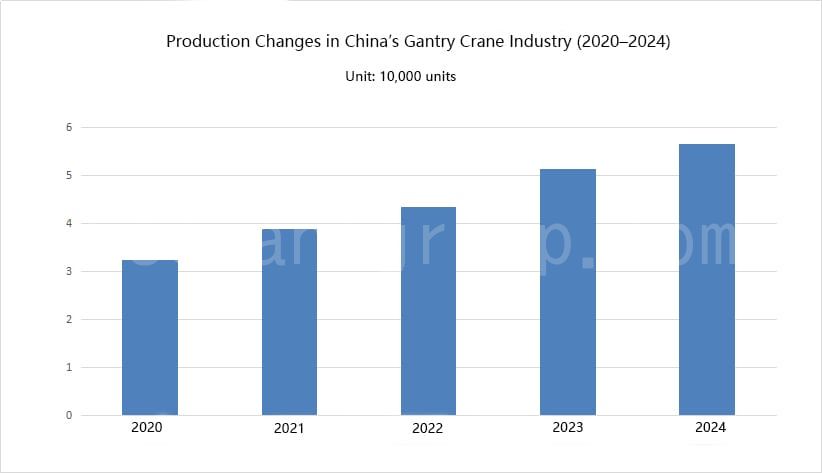

Analyse du marché des portiques

À l'aube de 2025, portée par l'augmentation des investissements mondiaux dans les infrastructures, la demande de portiques de grande capacité continue de croître fortement. Selon les données de China Report Hall, le marché mondial des portiques a atteint environ 14,5 milliards de yuans en 2023. Ce marché devrait croître à un taux de croissance annuel composé (TCAC) d'environ 5,51 billions de dollars d'ici 2025 et atteindre 24 milliards de yuans d'ici 2030.

Les principaux moteurs de croissance comprennent le développement des infrastructures, l'automatisation industrielle et la fabrication intelligente, notamment dans les ports, les projets d'infrastructure et les industries manufacturières lourdes.

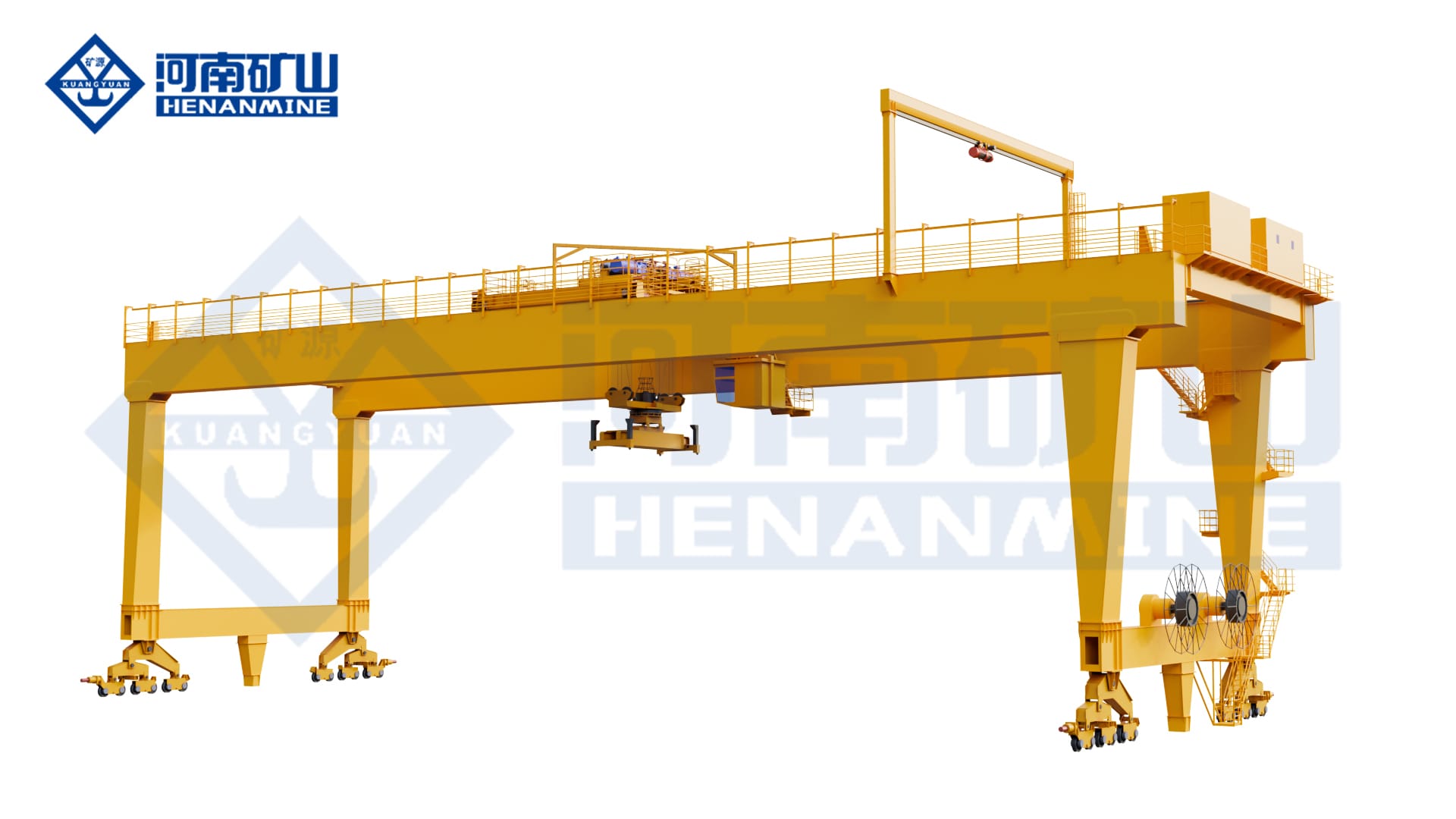

Qu'est-ce qu'une véritable grue portique robuste ?

Un portique de levage robuste est constitué d'une structure à portique avec des pieds de support, se déplaçant sur des rails au sol ou sur des pneus, et ne nécessite ni poutres de roulement ni charpente métallique pour sa capacité de charge. Il est particulièrement adapté aux applications suivantes :

• Opérations à très grande portée
• Environnements de travail extérieurs, temporaires ou semi-ouverts
• Applications à charge élevée, à long terme et à cycles de vie élevés

Lorsque les projets impliquent des composants extrêmement lourds, une fréquence d'utilisation très élevée ou des limitations structurelles des bâtiments, les ponts roulants à portique robustes offrent souvent une sécurité accrue et des avantages supérieurs en termes de coûts sur l'ensemble du cycle de vie.

L'essence du terme « usage intensif » : classe de service, et non capacité nominale

Une idée fausse courante en ingénierie est la suivante : une capacité plus élevée équivaut à une grue de forte capacité. En réalité, selon la norme GB/T 3811-2008 – Règles de conception des grues, la qualification d’une grue comme « de forte capacité » ne dépend pas de sa capacité de levage nominale, mais de sa classe de service globale (classe A).

1. Comment définit-on une classe de service ?

La norme GB/T 3811-2008 définit clairement :

Classe de service globale de la grue = Classe d'utilisation (U) + Classe de spectre de charge (Q)

En d'autres termes, la classe de service n'est pas un jugement subjectif, mais le résultat de deux paramètres d'ingénierie quantifiables.

2. Classe d'utilisation (U) : « Durée et fréquence d'utilisation de la grue »

La classe d'utilisation reflète le nombre total de cycles de fonctionnement (C_T) pendant la durée de vie prévue de la grue.

• Un cycle d'opération : levage → déplacement/palançage → déchargement → temps d'attente → préparation du levage suivant

Les grues portuaires, les grues métallurgiques, les grues de manutention de scories, les grues de tunnelage à bouclier et les grues RMG appartiennent généralement à la catégorie U7 ou supérieure.

3. Classe de spectre de charge (Q) : « À quel point chaque levage est lourd »

La classe de spectre de charge décrit la relation entre les charges réellement soulevées et la capacité nominale, exprimée par le coefficient de spectre de charge (K)._P.).

Les portiques métallurgiques, les portiques à conteneurs et les portiques à double poutre lourds se classent généralement dans les catégories Q3-Q4.

4. Détermination de la catégorie « usage intensif » à partir de U + Q

La norme GB/T 3811-2008 classe les tâches liées aux grues en A1–A8 basé sur des combinaisons de U et Q.

En pratique, l'interprétation générale est la suivante :

• A5 : Niveau d'entrée pour les ponts roulants d'ingénierie
• A6 : Applications courantes pour applications intensives
• A7 : Véritables ponts roulants à portique robustes
• A8 : Fonctionnement extrêmement intensif et continu à pleine charge

Seules les grues de classe A6 ou supérieure peuvent raisonnablement être définies comme des portiques de levage robustes.

C’est pourquoi le choix d’une grue professionnelle commence par les valeurs U et Q, plutôt que par une simple augmentation de la capacité nominale.

Corrélation entre les classes de service GB/T, FEM et ISO

Bien qu’exprimées différemment, les normes GB/T, FEM et ISO partagent la même logique de base :

• GB/T 3811: Classe d'utilisation (U) + Classe de charge (Q)
• FEM 1.001: Utilisation + Spectre de charge → Groupe
• ISO 4301: Spectre de charge + Classe

Tous reposent fondamentalement sur la durée de vie en fatigue et l'utilisation de la charge.

Pourquoi les portiques de levage robustes doivent être personnalisés

Car U et Q n'existent que dans des conditions de fonctionnement spécifiques, et non dans les catalogues de produits standard.

• Manutention portuaire des conteneurs : U élevé + Q élevé
• Fabrication d'équipements chimiques : U moyen + Q élevé
• Construction de ponts : coefficient U moyen à élevé + facteur Q élevé

C’est pourquoi les ponts roulants à portique de grande capacité doivent être conçus en fonction de l’application, plutôt que par accumulation de paramètres.

Avantages des portiques de levage robustes sur mesure

Les portiques de levage robustes sur mesure mettent l'accent sur une conception structurelle non standard, optimisée pour des conditions spécifiques telles que des températures extrêmes ou des charges spéciales.

Parmi les exemples, citons la commande synchrone à plusieurs points de levage et l'équilibrage automatique de la charge, permettant une efficacité accrue et des économies d'énergie.

Les principaux avantages sont les suivants :

• Structures non standard adaptées à des applications spécifiques
• Conception axée sur les conditions de fonctionnement
• Durée de vie plus longue
• Réduction des coûts de maintenance et d'indisponibilité
• Haute compatibilité avec les conditions du site (par exemple, matériaux basse température, systèmes de protection contre le vent portuaires)

Applications et cas de projets réels

Les ponts roulants à portique robustes sont largement utilisés dans les industries lourdes, notamment :

• manutention portuaire de conteneurs
• Usines sidérurgiques et chantiers de préfabrication de béton
• gares de marchandises
• Chantiers navals
• fabrication d'énergie éolienne
• construction de ponts
• fabrication d'équipements chimiques

Parmi les projets représentatifs, citons :

Portique de manutention de conteneurs automatisé de 42 tonnes, Russie

Fourni par KUANGSHANCRANE pour un projet russe majeur, ce système, conçu pour les environnements extrêmement froids jusqu'à -40 °C, est équipé de variateurs de fréquence, d'un système de récupération d'énergie, d'une automatisation ACCS et d'un système de positionnement GPS. Le projet a été salué lors d'une inspection par le président Vladimir Poutine.

Port de conteneurs du port de Poti, Géorgie

Des portiques à haut rendement ont été fournis pour le stockage de conteneurs, les parcs frigorifiques et le transbordement ferroviaire, avec une capacité de manutention annuelle de 80 000 EVP, améliorant considérablement l’efficacité des parcs.

Grue portique à double poutre de 750 tonnes, Zhejiang, Chine

Doté de deux chariots, d'un levage synchrone multipoint, d'une commande PLC + VFD et d'une alimentation électrique de 10 kV, il permet de réaliser des économies d'énergie de 25 à 301 TP1T.

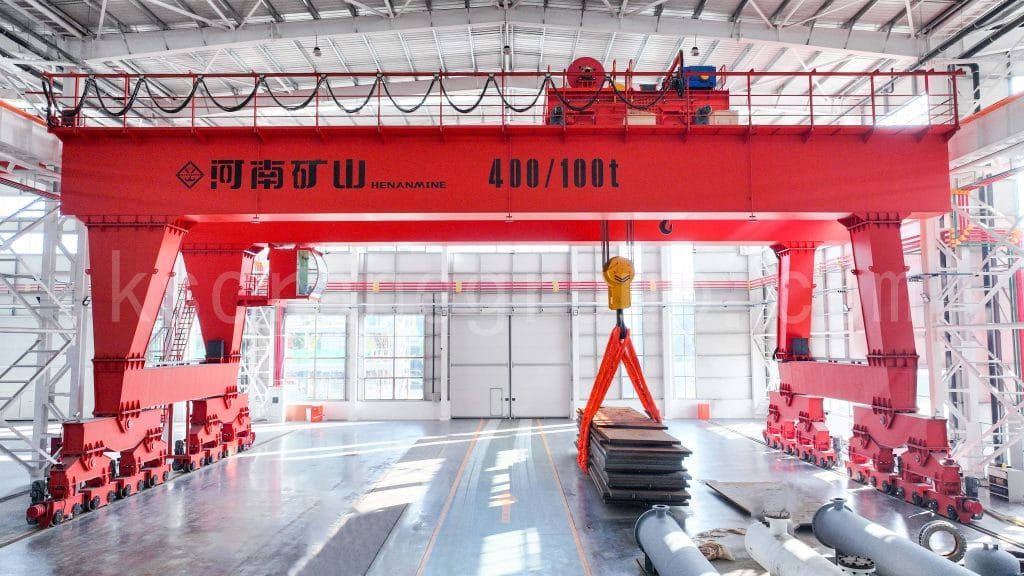

Grue portique à double poutre de 400 tonnes, Shandong, Chine

Conçu pour la fabrication d'équipements chimiques haut de gamme, intégrant un système anti-balancement, une surveillance de la sécurité et une logique de freinage intelligente dans le cadre d'une solution de grue personnalisée à grande échelle.

Facteurs de tarification et fourchette de coûts de référence

La tarification est influencée par :

• Capacité et étendue
• Classe de service (A7–A8 ajoute généralement ~20%)
• Niveau d'électrification et d'automatisation
• Exigences particulières (antidéflagrant, résistant à la corrosion, protection contre le brouillard salin)
• Frais de transport, d'installation et de douane

Dans les projets de pont roulant à portique lourd, la classe de service (A6–A8) a souvent un impact plus important sur les coûts que la capacité nominale elle-même.
Pour une même capacité, la mise à niveau de A6 à A7 ou A8 augmente généralement le coût total de 15 à 30%, principalement en raison de la conception de la durée de vie en fatigue structurelle, de la redondance et des systèmes électriques de qualité supérieure.

Avez-vous besoin d'un portique de levage robuste ?

Pensez en termes de risque, et non de capacité

Question 1 : La grue fonctionnera-t-elle à haute fréquence pendant de longues périodes ?

• Fonctionnement quotidien en plusieurs équipes ?
• Durée du projet ≥ 10 ans ?
• Les temps d'arrêt ont-ils un impact direct sur la production ou la livraison ?

OuiLe risque lié aux grues standard augmente de manière significative.

Question 2 : La grue fonctionnera-t-elle fréquemment près de sa capacité nominale ?

• Manutention régulière de charges lourdes ou intégrales ?
• Un fonctionnement à quasi-pleine charge comme norme ?
• Structures en acier, équipements chimiques, conteneurs, matériaux métallurgiques ?

OuiUne conception robuste est requise

Question 3 : Une interruption de service est-elle inacceptable ?

• Projets portuaires, métallurgiques, de ponts, énergétiques ou EPC ?
• Le coût de l'indisponibilité du matériel dépasse la différence de prix ?
• Des audits de sécurité ou des inspections par des tiers sont-ils nécessaires ?

Oui: L'utilisation intensive est un choix de maîtrise des risques

Conclusion de la décision (pour les équipes d'approvisionnement)

Lorsque coexistent un fonctionnement à haute fréquence, une charge proche de la capacité nominale et des coûts d'arrêt élevés, il convient de choisir un portique robuste même si sa capacité nominale n'est pas importante.

Il ne s'agit pas d'une amélioration des performances, mais d'une décision de gestion des risques.

Obtenez votre solution de portique robuste

Chaque projet de levage de charges lourdes constitue un test complet de la structure, de la sécurité et de l'expérience en ingénierie.

Nous proposons :

• Conception de solutions techniques
• Recommandations de configuration
• Devis basés sur un projet
• Assistance technique complète tout au long du cycle de vie

Contactez-nous dès aujourd'hui pour recevoir une solution de pont roulant robuste et personnalisée, adaptée à vos conditions d'exploitation.
