मोनोरेल ओवरहेड क्रेन: लचीले ट्रैक लेआउट के लिए

मोनोरेल ओवरहेड ट्रैवलिंग क्रेन क्या है

मोनोरेल ओवरहेड क्रेन एक प्रकार की ओवरहेड क्रेन है जिसे एक ही क्षैतिज ट्रैक पर भारी भार ले जाने के लिए डिज़ाइन किया गया है। पारंपरिक क्रेन के विपरीत जो एक निश्चित रेल प्रणाली पर निर्भर करती हैं, एक ओवरहेड मोनोरेल क्रेन एक एकल, निर्बाध पथ पर चलती है और आमतौर पर छत, रेल या अन्य फ्रेम पर लगाई जाती है।

मोनोरेल ओवरहेड क्रेन के पैरामीटर

वजन उठाना: 0.5-16t; छत की असर क्षमता के अनुसार निर्धारित करने के लिए, गैर मानक उत्पादों की जरूरत के अनुसार अनुकूलित किया जा सकता है

उठाने की ऊंचाई: 6m-30m, आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है

काम का माहौल: कार्य वातावरण तापमान -20 ℃ ~ +40 ℃ बिना ज्वलनशील, विस्फोटक खतरों और संक्षारक मीडिया पर्यावरण की स्थिति

ट्रॉली यात्रा गति: 20-30मी/मिनट.

कार्य कर्तव्य: एम3

मोनोरेल ओवरहेड क्रेन की कीमत

मोनोरेल ओवरहेड क्रेन के मुख्य घटक

यात्रा रेल: पारंपरिक ओवरहेड क्रेन के विपरीत जो कई गर्डरों का उपयोग करते हैं, मोनोरेल ब्रिज क्रेन आम तौर पर I-बीम या H-बीम वाली रेल पर चलते हैं। यह संरचनात्मक डिज़ाइन ट्रॉली को मोनोरेल की दिशा में क्षैतिज रूप से चलने की अनुमति देता है, जिससे कुशल और सटीक सामग्री हैंडलिंग मिलती है।

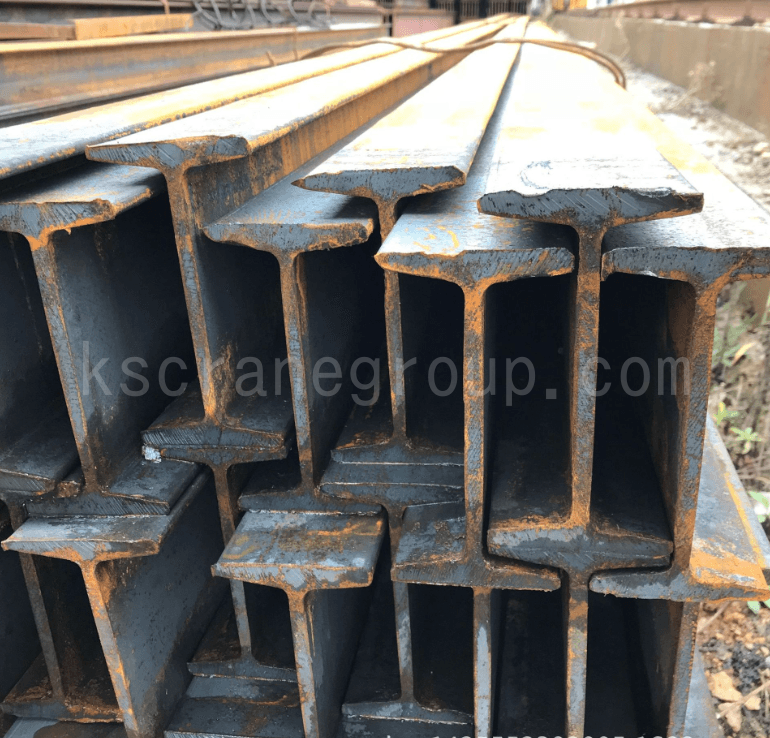

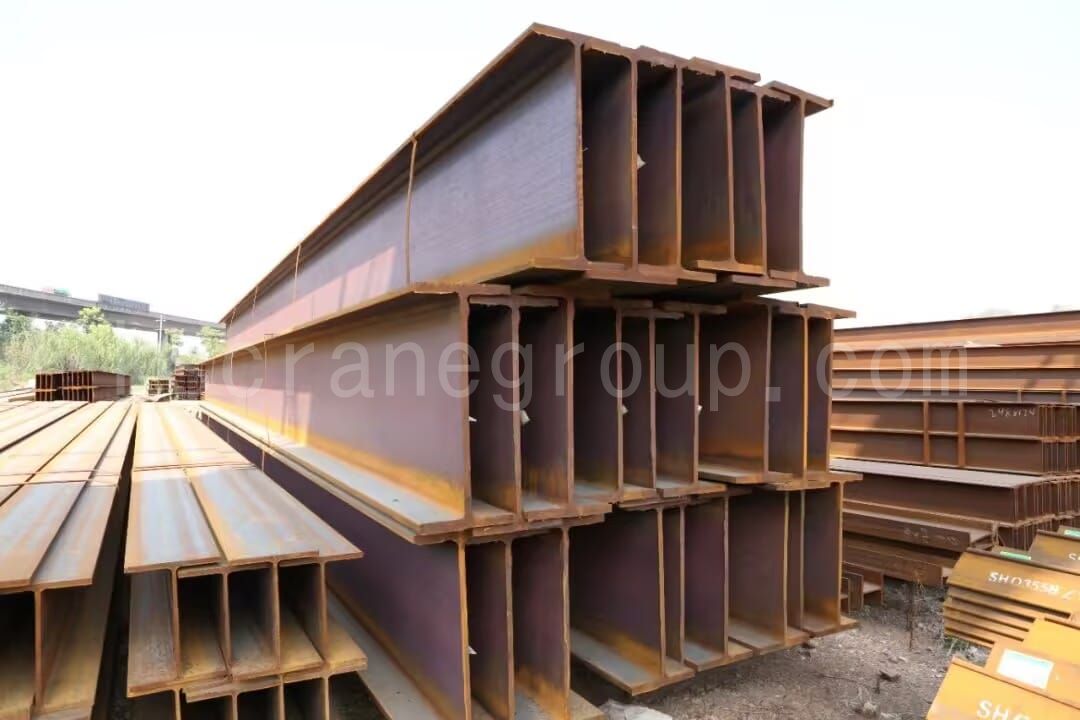

एच-बीम और आई-बीम के बीच अंतर:

फ्लेंज क्रॉस-सेक्शन: आई-बीम फ्लेंज क्रॉस-सेक्शन बाहर से पतला और अंदर से मोटा होता है, एच-बीम फ्लेंज क्रॉस-सेक्शन बराबर होता है।

स्थिरता: आई-बीम ट्रॉली चलने की सतह संकरी होती है, एच-बीम ट्रॉली चलने की सतह को चौड़ा किया जा सकता है, जो भारी भार संचालन के दौरान अधिक स्थिर होती है।

व्यापक रूप से उपयोग किया जाता है: आई-बीम अधिक व्यापक रूप से उपयोग किया जाता है, सीडी, एमडी-प्रकार के उत्तोलक से सुसज्जित किया जा सकता है; एच-बीम की कुछ सीमाएं हैं, आमतौर पर उपयोग किए जाने पर यूरोपीय उत्तोलक से सुसज्जित किया जाता है

उत्पादन प्रक्रिया: आई-बीम को एक बार रोल किया जाता है, एच-बीम को रोल करके वेल्ड किया जा सकता है।

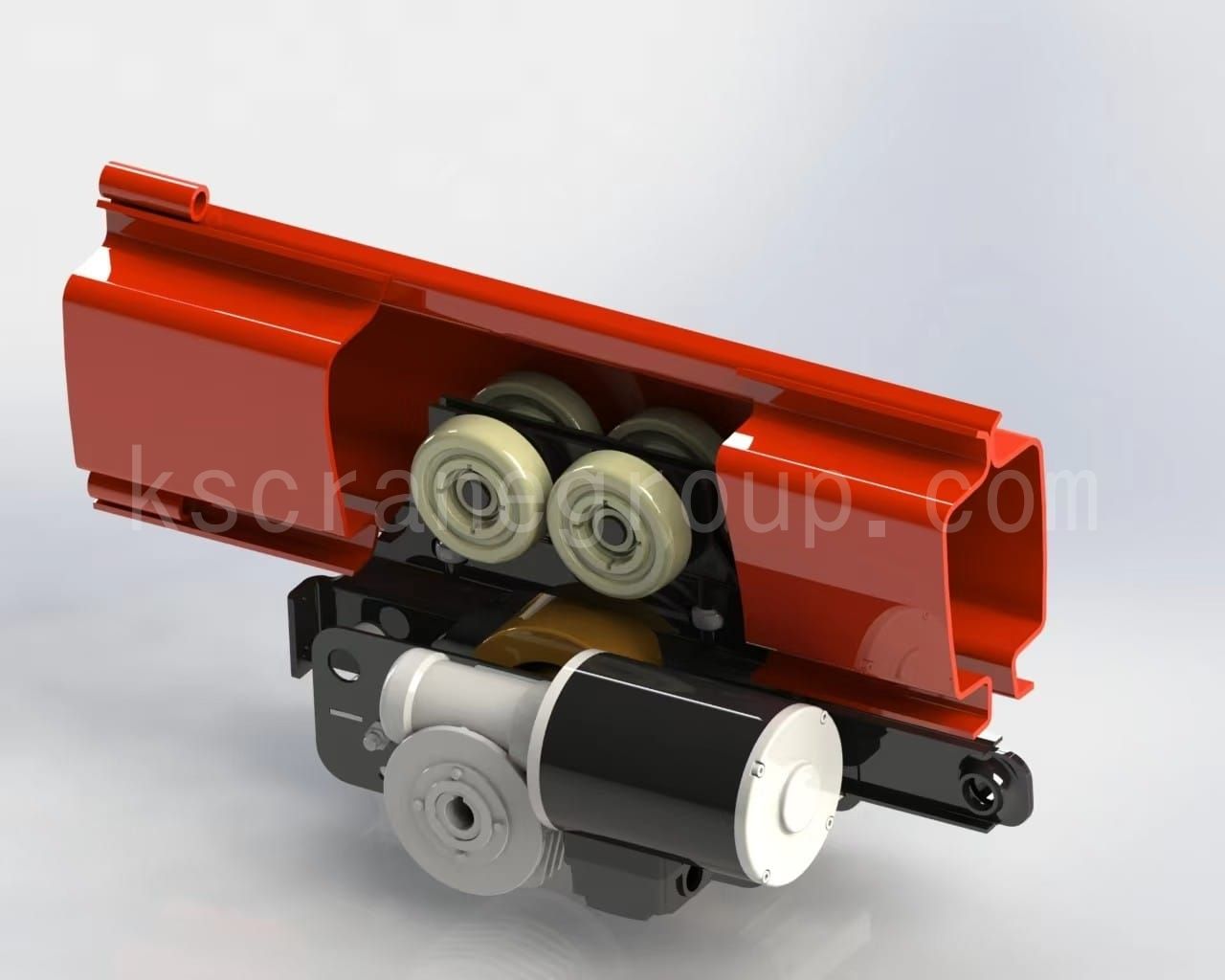

मोनोरेल ओवरहेड क्रेन ट्रैक कोल्ड रोल्ड लाइट रेल संरचना भी चुन सकते हैं, यह ट्रैक फॉर्म आई-बीम और एच-बीम की तुलना में अधिक हल्का, स्थापित करने में आसान, नायलॉन रबर-लेपित व्हीलसेट का उपयोग, कम शोर, अधिक पहनने के लिए प्रतिरोधी, पहिया जीवन चक्र लंबा है, कम प्रतिस्थापन आवृत्ति। लेकिन असर क्षमता सीमित है, आम तौर पर 2 टन से कम काम करने की स्थिति के लिए लागू होती है।

यात्रा ट्रॉलीमोनोरेल ओवरहेड ट्रैवलिंग क्रेन की ट्रॉली होइस्ट रनिंग ट्रॉली को संदर्भित करती है। ट्रैवलिंग ट्रॉली मुख्य गर्डर की दिशा में क्षैतिज रूप से चलती है और भार उठाने और परिवहन कार्यों के दौरान सटीक स्थिति प्राप्त करने के लिए लोड किया गया वजन चलता है। सीडी और एमडी होइस्ट से लैस जिन्हें आई-बीम के नीचे निलंबित किया जा सकता है, और यूरोपीय शैली के होइस्ट के साथ जब संबंधित रेल प्रोफ़ाइल को एच-बीम के रूप में चुना जाता है, तो होइस्ट एच-बीम की निचली फ्लैंज प्लेट पर चलता है, और यूरोपीय शैली के होइस्ट से लैस होना उठाने की ऊंचाई बढ़ाने के लिए अनुकूल है।

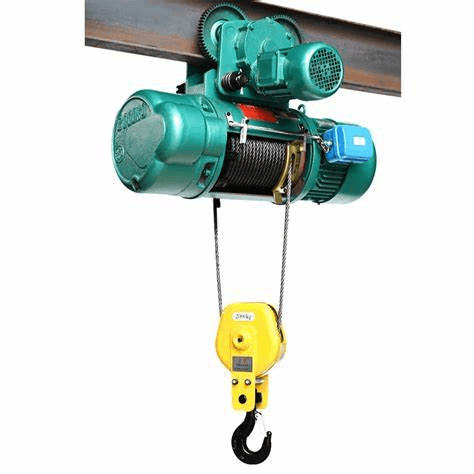

सीडी प्रकार विद्युत उत्तोलक

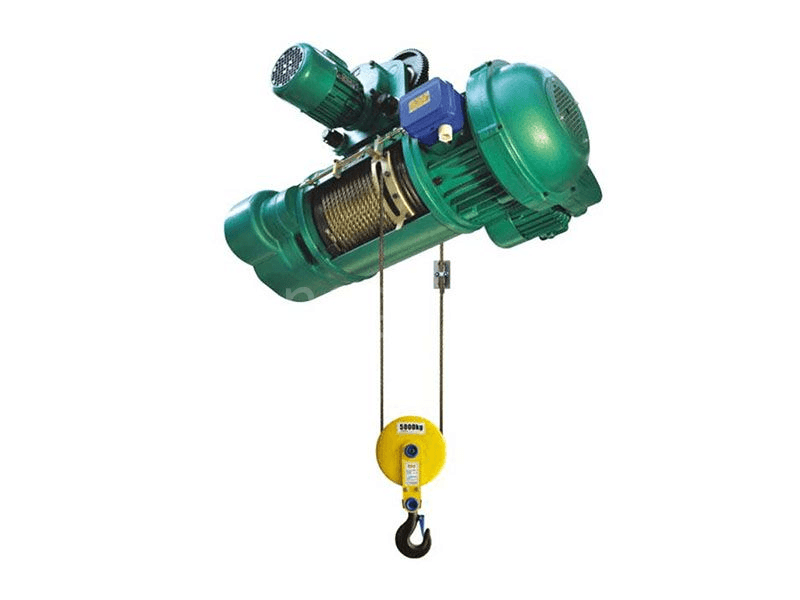

एमडी प्रकार विद्युत उत्तोलक

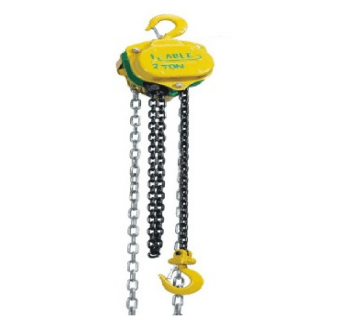

हैंड चेन पुली ब्लॉक

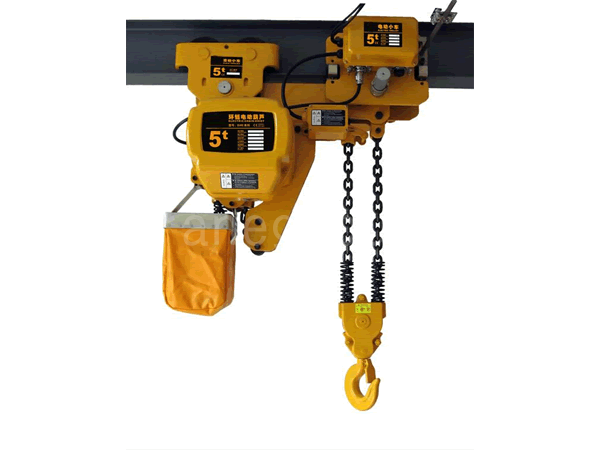

विद्युत श्रृंखला फहराना

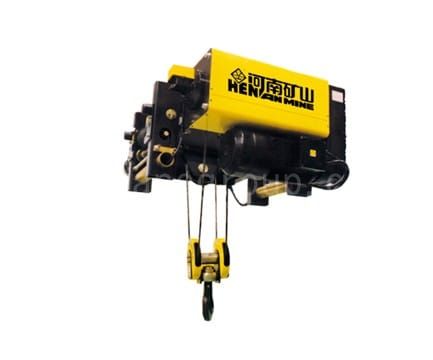

यूरोपीय मॉडल इलेक्ट्रिक लहरा

रनवे समर्थनमोनोरेल ओवरहेड क्रेन को रनवे सिस्टम द्वारा सपोर्ट किया जाता है, जो कि सुविधा के लेआउट और विशिष्ट परिचालन आवश्यकताओं के आधार पर छत पर या फ्रीस्टैंडिंग स्टील से बना हो सकता है। रनवे मुख्य बीम को सपोर्ट करता है और ट्रॉलियों और लिफ्टों की उनके निर्धारित पथों पर सुचारू गति सुनिश्चित करता है।

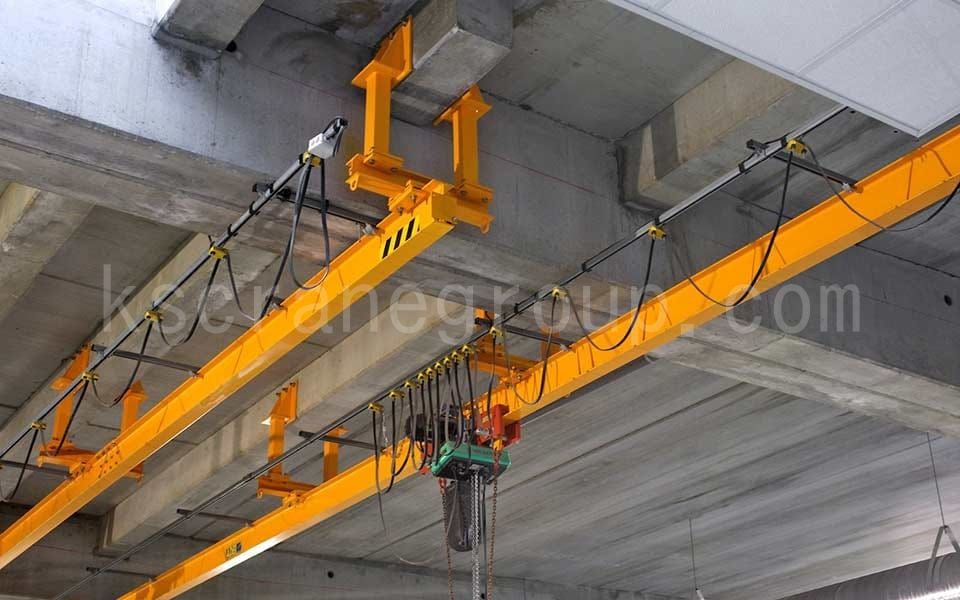

छत पर लगाया गया

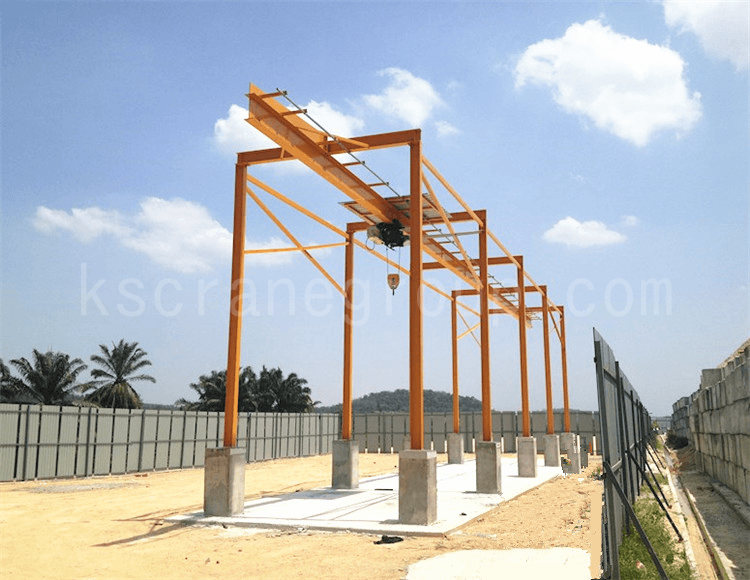

मुक्त होकर खड़े होना

अन्य क्रेनों की तुलना में मोनोरेल ओवरहेड क्रेन के लाभ

लागत प्रभावशीलतामोनोरेल क्रेन सिस्टम सबसे अधिक लागत प्रभावी क्रेन सिस्टम में से एक है। चूँकि मोनोरेल क्रेन को कई ट्रैवेल ट्रैक बिछाने की आवश्यकता नहीं होती है और इसमें कोई एंड-बीम डिवाइस नहीं होती है, इसलिए कम स्टील का उपयोग किया जाता है और लागत कम होती है। एक और कीमत विचारणीय बात यह है कि मोनोरेल ओवरहेड क्रेन को आमतौर पर ब्रिज क्रेन की तुलना में कम रखरखाव की आवश्यकता होती है। इसका मतलब है कि आमतौर पर ब्रिज क्रेन की तुलना में उनकी दीर्घकालिक परिचालन लागत कम होती है।

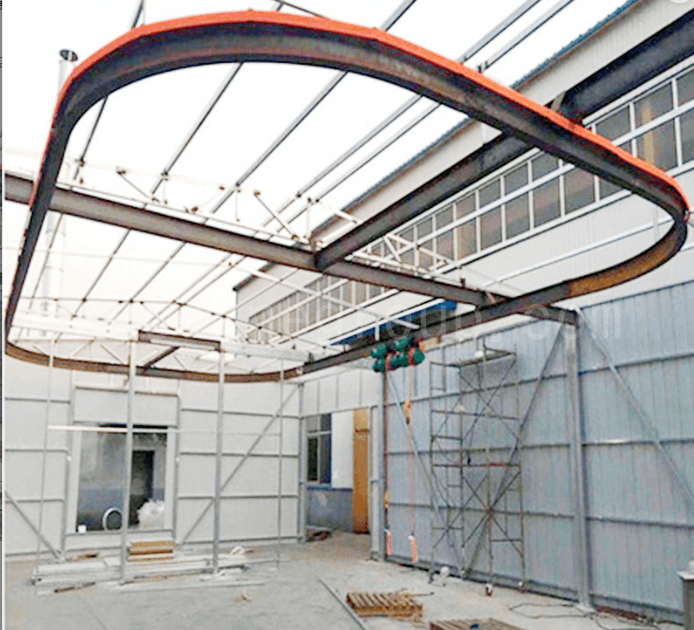

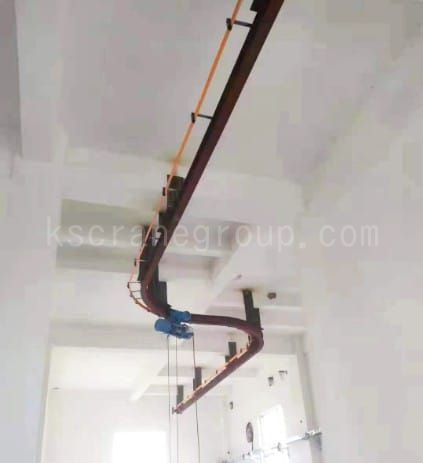

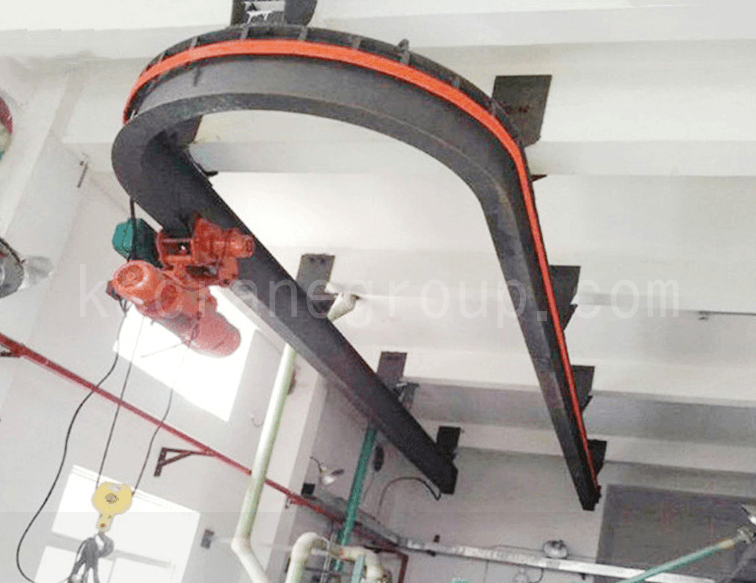

लचीलापन और गतिशीलता: अपने अद्वितीय सिंगल-ट्रैक डिज़ाइन के साथ, एक मोनोरेल ओवरहेड क्रेन संकीर्ण असेंबली लाइनों या गोदाम के गलियारों जैसे सीमित स्थानों में काम कर सकता है, और जटिल पथों का अनुसरण कर सकता है जिन्हें कार्य पथ को बदलने के लिए मोड़ा जा सकता है। लागू स्थिति के आधार पर, यह सीधी रेखाओं के साथ यात्रा कर सकता है, या वक्र और लूप डिज़ाइन कर सकता है। सीधी रेखा में चलने की तुलना में घुमावदार ट्रैक पर चलने से परिचालन समय का अनुकूलन होता है, विशेष रूप से बाधाओं (जैसे उपकरण, स्तंभ या भवन संरचना आदि) को प्रभावी ढंग से बायपास करने में परिलक्षित होता है, स्पैन के बीच स्थानांतरण को प्राप्त करने के लिए, पारंपरिक सीधी रेखा ट्रैक को कई बार रोकने, दिशा बदलने या मैन्युअल हस्तक्षेप करने की आवश्यकता से बचता है, इस प्रकार परिचालन दक्षता में वृद्धि होती है। आवश्यकतानुसार यात्रा ट्रैक पर कई उठाने वाले होइस्ट लटकाए जा सकते हैं।

प्रभावी स्थान का उच्च उपयोगमोनोरेल ओवरहेड ट्रैवलिंग क्रेन को ज्यादातर बिल्डिंग के शीर्ष पर स्थापित किया जाता है, जो पारंपरिक क्रेन की तुलना में अधिक कॉम्पैक्ट है, बिल्डिंग के शीर्ष से हुक की दूरी छोटी है, और ऊपरी सीमा का आकार छोटा है, इसलिए इसे अधिक बारीकी से संचालित किया जा सकता है और उठाने की ऊंचाई अधिक है, जिससे कारखाने के प्रभावी संचालन स्थान में वृद्धि होती है। नए कारखानों के लिए, इसे छोटा और अधिक कार्यात्मक बनाया जा सकता है।

विविध ड्राइव मोड: यह अलग-अलग लोड मांग, काम करने की आवृत्ति और बजट के अनुसार ड्राइव प्रोग्राम को लचीले ढंग से चुन सकता है। बिजली की आपूर्ति, हल्के, कम आवृत्ति परिदृश्यों की अनुपस्थिति में, आप हाथ श्रृंखला लहरा चुन सकते हैं; यदि परिचालन दक्षता या बिजली आपूर्ति असुविधा की आवश्यकताएं रिमोट कंट्रोल या ग्राउंड कंट्रोल के लिए इलेक्ट्रिक ड्राइव लहरा चुन सकती हैं।

अनुकूलन: कार्य स्थितियों के वास्तविक उपयोग के अनुसार कार्यात्मक अनुकूलित डिज़ाइन, जैसे कि हुक के नीचे उठाने वाले इलेक्ट्रोमैग्नेट, ग्रैब, हुक स्केल, छोटे उठाने वाले उपकरण (जैसे विशेष क्लैंप, वायवीय सक्शन कप, आदि) और अन्य उपकरणों को जोड़ने के लिए काम की विशेष आवश्यकताओं को प्राप्त करने के लिए। कई होइस्ट को लटकाते समय, टकराव-रोधी फ़ंक्शन को महसूस करने और संचालन की सुरक्षा को बढ़ाने के लिए इन्फ्रारेड सेंसर जोड़े जा सकते हैं।

क्या मोनोरेल ओवरहेड क्रेन मेरी दुकान के लिए उपयुक्त है?

यदि आप नहीं जानते कि मोनोरेल ओवरहेड ट्रैवलिंग क्रेन का चयन करना है या नहीं, तो आप निम्नलिखित मामलों में मोनोरेल ओवरहेड ट्रैवलिंग क्रेन का उपयोग करने को प्राथमिकता दे सकते हैं।

1. जब कार्य क्षेत्र इनडोर होता है, तो जमीन में ट्रैक बिछाने की स्थिति नहीं होती है, लेकिन संयंत्र के शीर्ष में लोड-असर संरचना होती है, आप मोनोरेल ओवरहेड ट्रैवलिंग क्रेन चुन सकते हैं।

2. निश्चित-पथ, लंबी दूरी, बहु-कार्यशाला स्थानांतरण। जैसे गोदामों, कार्यशालाओं, सामग्रियों के लंबी दूरी के परिवहन (लोडिंग और अनलोडिंग क्षेत्र से भंडारण क्षेत्र तक), मोनोरेल ओवरहेड ट्रैवलिंग क्रेन कुशल संचालन का एहसास कर सकते हैं।

3. प्रक्रिया मानकीकरण, यदि वर्कफ़्लो तय हो गया है, तो बहुत अधिक पार्श्व समायोजन की आवश्यकता नहीं है, मोनोरेल क्रेन सबसे संक्षिप्त और प्रभावी विकल्प है।

4. प्लांट उत्पादन लाइन की दिशा के अनुसार ट्रैक पथ निर्धारित करने की आवश्यकता है, खासकर जब उत्पादन लाइन की दिशा सीधी नहीं है, मोनोरेल ओवरहेड ट्रैवलिंग क्रेन का विकल्प इष्टतम विकल्प है।

वास्तविक चयन में निम्नलिखित प्रमुख कारकों पर विचार किया जाना चाहिए: संयंत्र की शीर्ष वहन क्षमता, निर्धारित उठाने की क्षमता, ट्रैक लेआउट, उठाने की ऊंचाई, परिचालन पर्यावरण विशेषताएं और साइट-विशिष्ट इंजीनियरिंग पैरामीटर।

लागू उद्योग

मोनोरेल ओवरहेड क्रेन का इस्तेमाल कई तरह के उद्योगों में किया जाता है। खनन के पास मोनोरेल ओवरहेड क्रेन के निर्माण में व्यापक अनुभव है और इसे वैश्विक बिक्री के बाद सेवा नेटवर्क द्वारा समर्थित किया जाता है। अतीत में, हमने विभिन्न क्षेत्रों में विभिन्न उद्योगों के लिए कई मोनोरेल ओवरहेड क्रेन को अनुकूलित किया है। इन उद्योगों में वितरण और भंडारण, विनिर्माण और संयोजन, और निर्माण शामिल हैं।

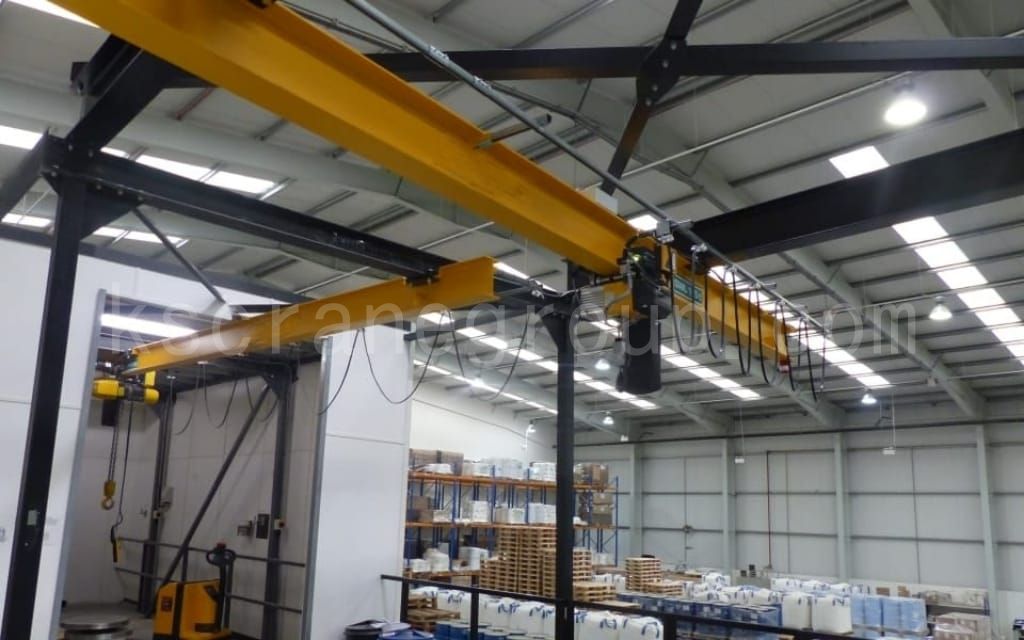

वितरण और भंडारण

गोदामों और वितरण केंद्रों में, मोनोरेल ओवरहेड क्रेन का उपयोग माल को एक स्थान से दूसरे स्थान पर ले जाने के लिए किया जा सकता है, ऑपरेशन संकीर्ण स्थान के माध्यम से हो सकता है, गोदामों में भारी वस्तुओं को उठाने और भंडारण रैक तक ले जाने के बीच अंतर-हस्तांतरण को प्राप्त करने के लिए उपयोग किया जाता है, जो आमतौर पर एक निश्चित रेखा होती है, पुल मोनोरेल क्रेन का उपयोग कार्य दक्षता में काफी सुधार करेगा।

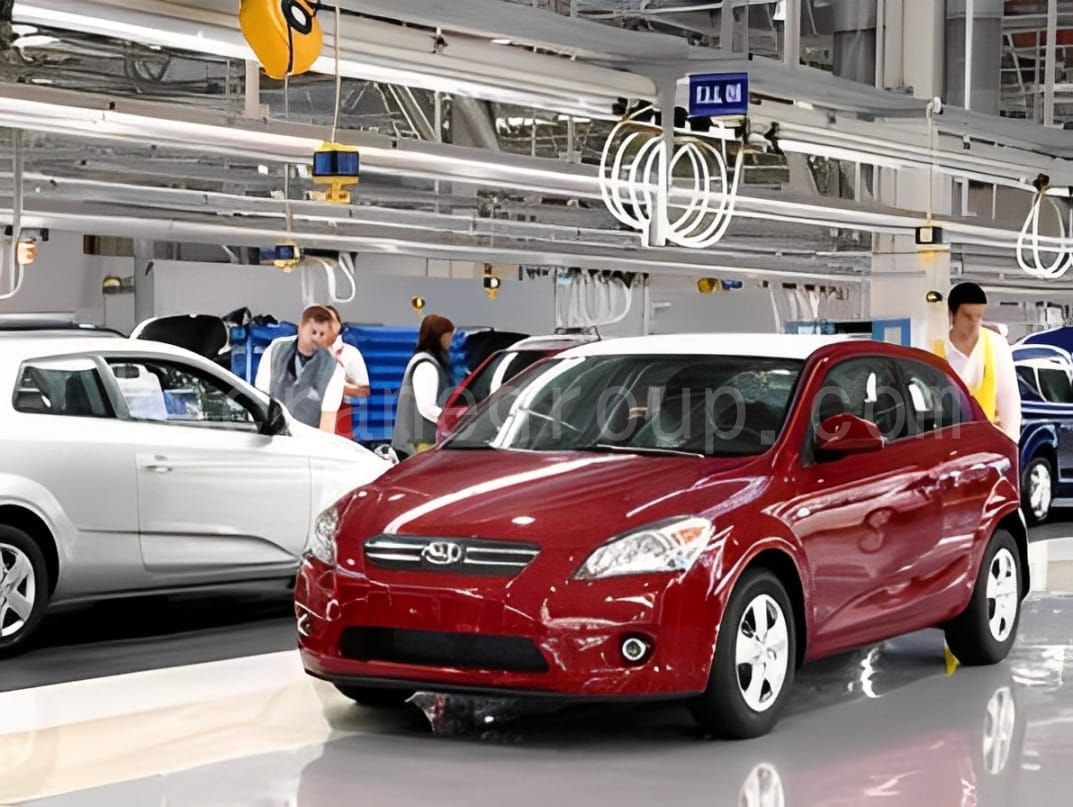

विनिर्माण और संयोजन

मोनोरेल ओवरहेड क्रेन का इस्तेमाल आम तौर पर विनिर्माण उद्योग और असेंबली लाइनों में किया जाता है, वे भागों और उत्पादों को एक साइट से दूसरे साइट पर एक निश्चित पथ पर ले जा सकते हैं। इसमें उत्पादन लाइन तक सामग्री का परिवहन शामिल है। मोनोरेल ओवरहेड क्रेन का इस्तेमाल सामग्री हैंडलिंग के विकल्प के रूप में भी किया जा सकता है, जहाँ ब्रिज क्रेन को समायोजित नहीं किया जा सकता है। मोनोरेल ओवरहेड क्रेन बड़ी और भारी वस्तुओं को संभालने के लिए भी उपयुक्त हैं। वे लागत प्रभावी हैं और उन्हें स्थापित करना और बनाए रखना आसान है।

खनन

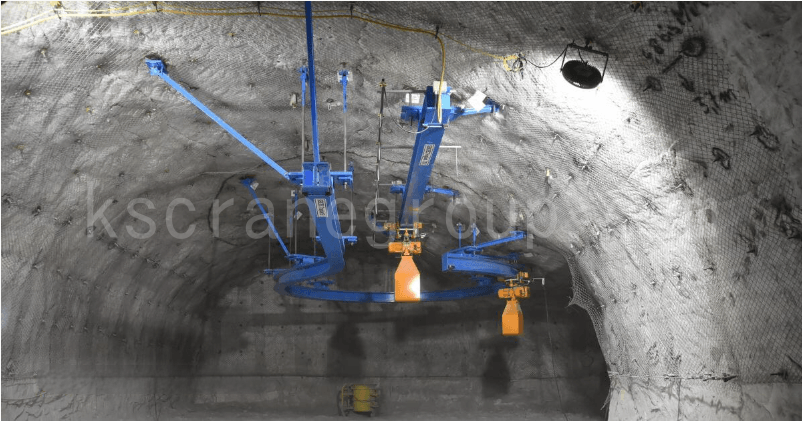

मोनोरेल ओवरहेड क्रेन खनन उद्योग में भी महत्वपूर्ण भूमिका निभाते हैं, उदाहरण के लिए, कोयला खदानों, धातु खदानों में उपकरण, सामग्री या अयस्कों के परिवहन के लिए 5t मोनोरेल ओवरहेड क्रेन का चयन किया जा सकता है, मोनोरेल डिज़ाइन को संकीर्ण सुरंग वातावरण के अनुकूल बनाया जा सकता है। खदान सुरंग निर्माण में, मोनोरेल ओवरहेड क्रेन जमीन की जगह पर कब्जा किए बिना सड़क के ऊपर से निलंबित पटरियों पर चलते हैं।
