製紙産業用クレーン

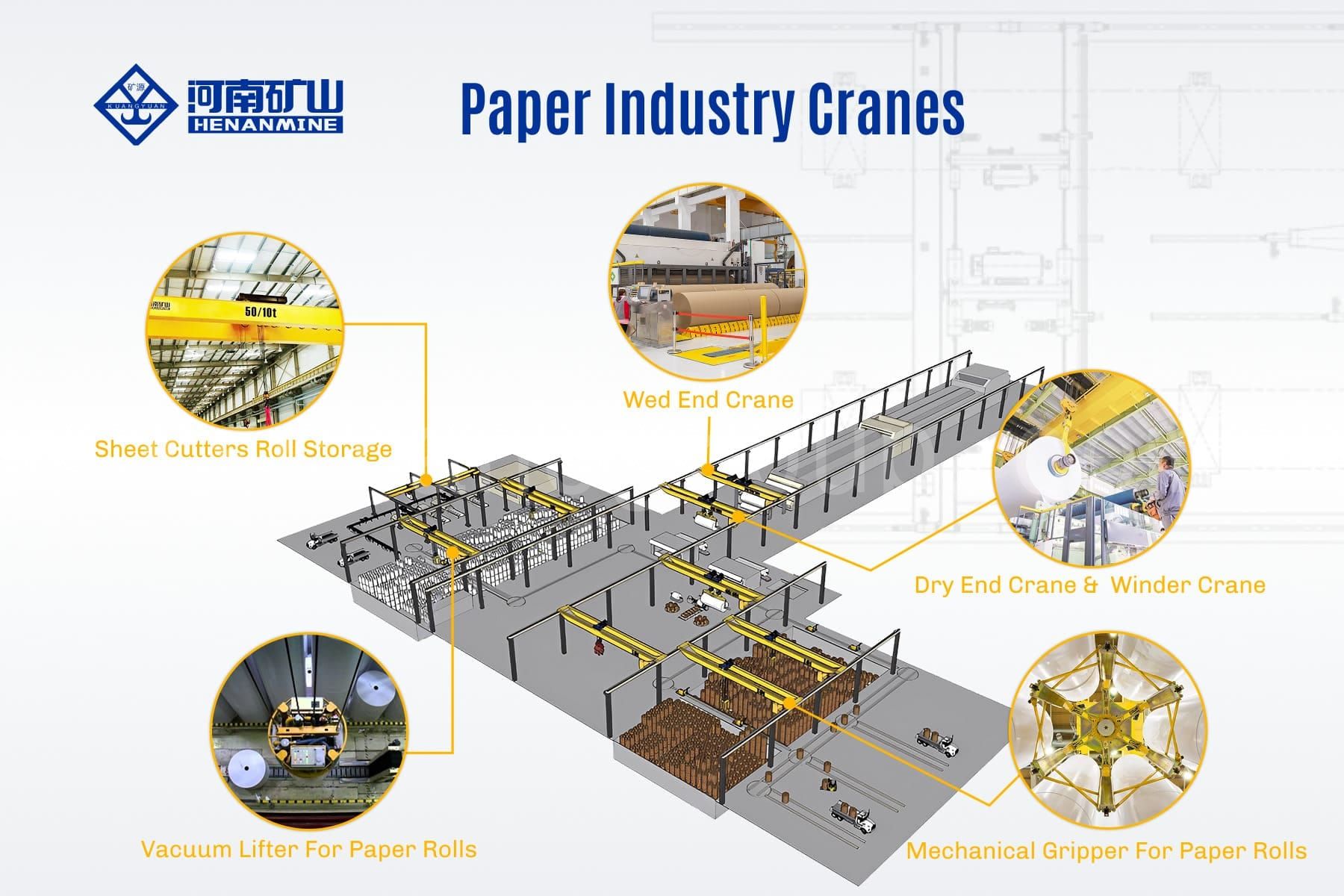

製紙工程は抄紙機で連続的に行われます。通常、繊維は原料（木材、再生紙など）から抽出され、紙質に適したパルプは水で一定の濃度に希釈され、抄紙機のウェブセクションでまず脱水されて湿紙が形成されます。その後、プレス脱水と乾燥を経て紙が製造されます。製紙工程の中核は、ウェットエンドとドライエンドの2つの主要な段階に分けられます。製紙業界のクレーンには、多種多様なクレーンが含まれています。

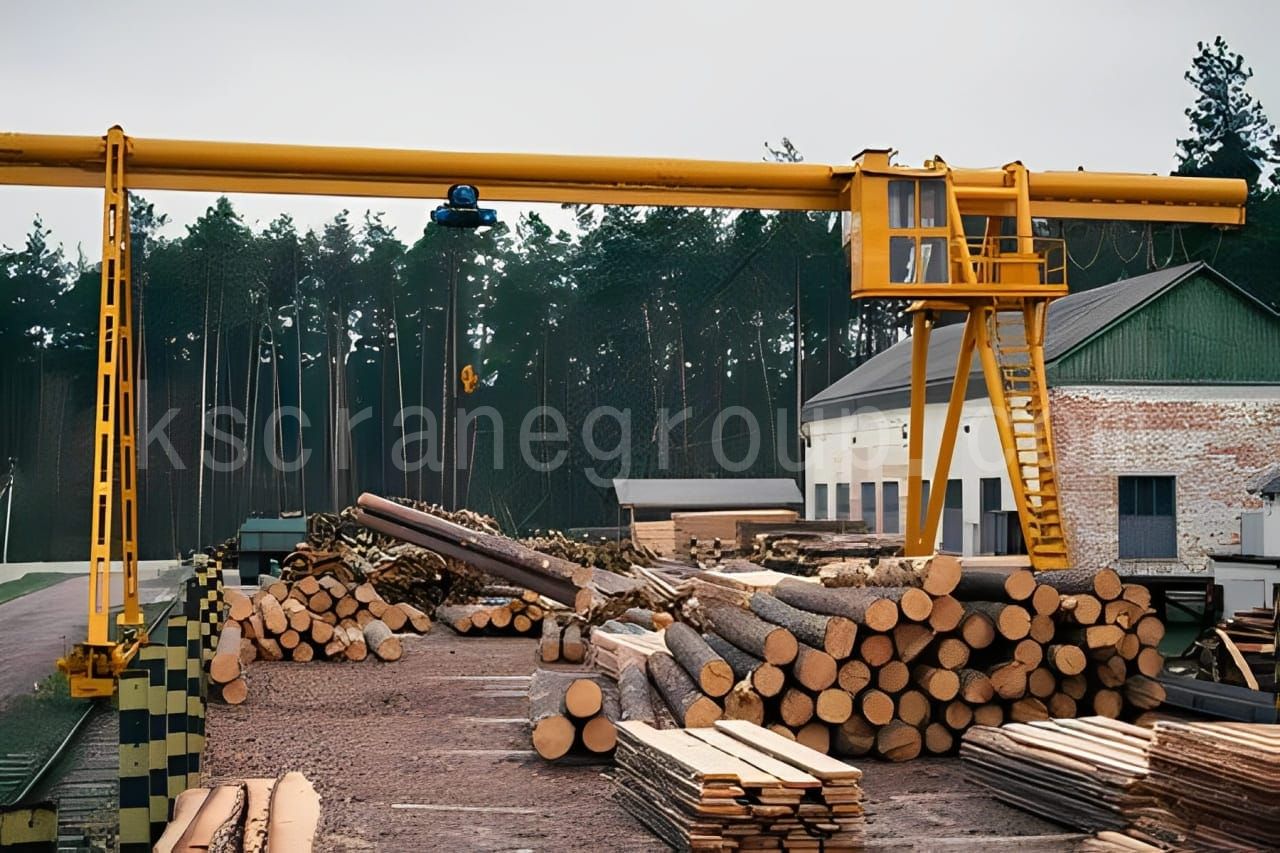

橋形クレーン

ガントリークレーンは、木材の積み重ね、取り扱い、積み下ろしによく使用されます。ガントリークレーンは、その柔軟性と高い荷重能力により、特にヤード、倉庫、生産ラインにおける大規模な木材取り扱い作業に適しています。

製紙業界で使用されるガントリークレーン

• 木材の荷降ろし: ガントリークレーンは、トラック、列車、船から大量の丸太や加工済みの木材を降ろし、大量の木材を迅速かつ効率的に保管場所や加工場所に移動することができます。
• 木材の積み重ね：木材置き場では、ガントリークレーンは広いスパンで木材を効率的に積み重ねることができます。積み重ねた木材の高さと位置を正確に制御できるため、倉庫や置き場のスペースを最大限に活用できます。
• 加工前の取り扱い：木材加工工場では、ガントリークレーンを使用して木材を保管エリアから切断、板切断、圧縮などの加工設備まで取り扱い、生産性を向上させることができます。
• 多様な積載：ガントリークレーンは丸太だけでなく、板材、合板、ダボなどの加工木材も取り扱うことができます。専用のスプレッダーやクランプを組み合わせることで、ガントリークレーンは様々なサイズや形状の木材の搬送ニーズに対応できます。

特徴。

• 高い耐荷重性: ガントリークレーンは非常に重い木材を扱うことができるため、大量生産や輸送に適しています。
• 大きなスパン: ガントリークレーンは通常、大きなスパンを持ち、広い領域をカバーできるため、木材の積み重ねを頻繁に移動する必要がなくなります。
• 柔軟性: ガントリークレーンは屋内と屋外に設置でき、さまざまな作業環境に適応できるため、特に大規模な木材置き場に適しています。
• 効率的かつ安全: 従来の手作業による取り扱いと比較して、ガントリークレーンは作業効率を大幅に向上させるだけでなく、作業員が重い木材を直接取り扱うリスクも軽減し、作業場の安全性を向上させます。

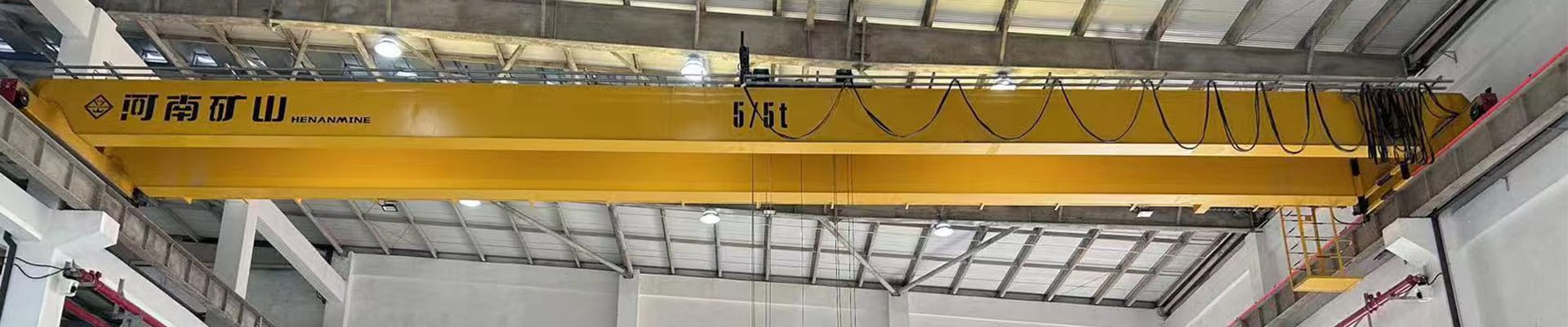

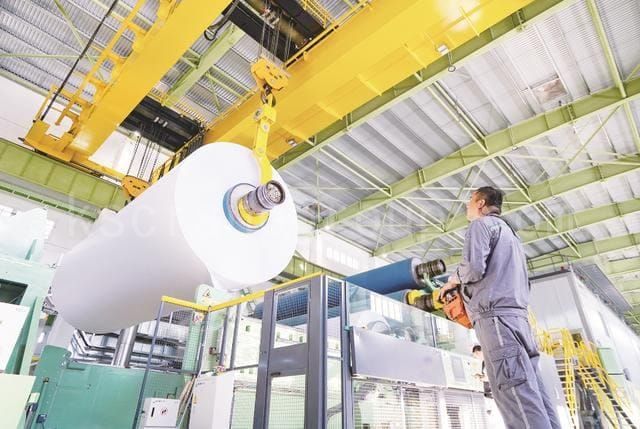

ドライエンドクレーン/ワインダークレーン

製紙工場における紙ロールのハンドリングと搬送に特化した主要設備であり、乾燥後の紙の搬送と、紙ロールの巻き戻し工程における材料処理に使用されます。一般的には、ダブルトロリーまたはトリプルトロリーが装備され、特殊スプレッダーの下部にフックが設置されており、紙ロールの持ち上げ、紙ロールの交換などの作業に使用されます。

特徴。

• 大型紙ロールのハンドリング：ドライエンドクレーンの主な役割は、乾燥した紙ロールのハンドリングです。これらの紙ロールは、手作業や小型機器では扱いきれないほど大きく重い場合が多く、クレーンはこれらの紙ロールを迅速かつ安全に適切な場所へ搬送します。
• 正確な配置: ドライエンドクレーンは、大きなロールを正確に保管したり、巻き取り機に移したりすることができるため、人的エラーが削減され、ラインの連続性が確保されます。
• 生産性の向上: ドライエンドクレーンによる自動化により、手作業による処理が削減され、製紙ラインの効率が大幅に向上し、操作中の安全性が確保されます。

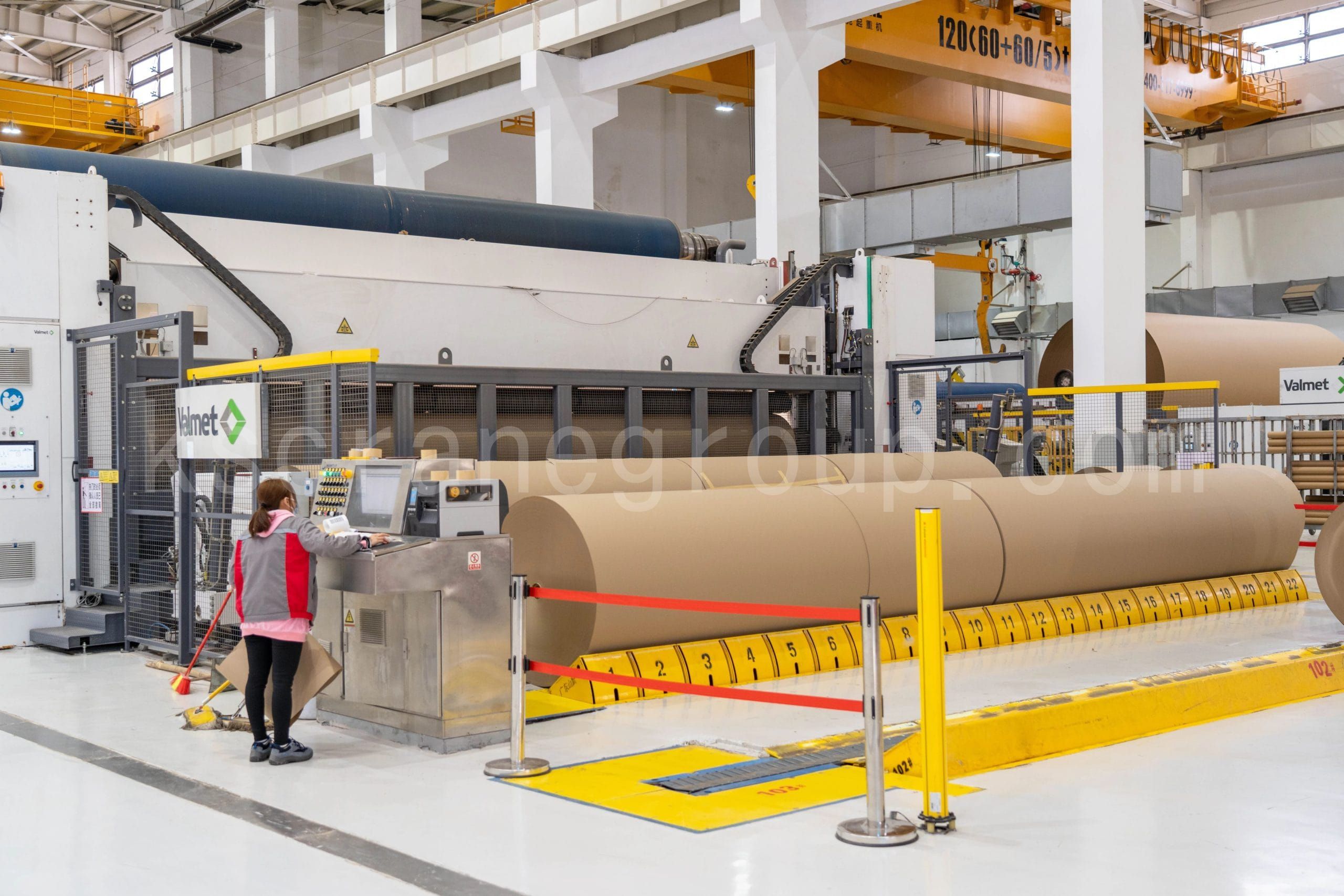

水端クレーン

空ロールのメンテナンスや交換、ドライエンドクレーンのバックアップとして使用されます。また、抄紙機のウェットエンドまで走行し、部品交換、オーバーホール、メンテナンスを行う際にも使用されます。通常は3台の独立したトロリーが使用されます。

特徴。

• 特別な設計: ウェットエンドクレーンは、湿気、重量、湿度の高い環境で動作するように特別に設計されており、優れた耐腐食性と防水性能を備え、機器の長期にわたる安定した動作を保証します。
• パルプ処理: ウェットエンドクレーンは、通常は非常に水分を含み、重く、手作業では扱いが難しい、木材チップ、古紙などのウェットパルプや関連原材料の取り扱いと処理に使用されます。
• 設備のメンテナンスと交換：製紙工場では、抄紙機、乾燥シリンダー、ポンプ、トランスミッションなど、設備のメンテナンスや交換が頻繁に必要になります。メンテナンスクレーンは、作業員がこれらの重機部品を解体、移動、設置する作業を容易にします。
• 工具・資材の取り扱い：メンテナンスクレーンを使用することで、メンテナンス作業に必要な工具、部品、資材の移動も可能となり、手作業による取り扱いの負担を軽減し、作業効率を向上します。
• 緊急修理: 生産ラインに故障が発生した場合、メンテナンス用クレーンを迅速に設置することで、メンテナンス担当者が故障した機器を迅速に交換し、ダウンタイムを短縮して、生産ラインをできるだけ早く再稼働させることができます。

• 効率の向上: クレーンを使用して重い機器や部品を移動することで、メンテナンス作業の時間が大幅に短縮され、修理およびメンテナンスの効率が向上します。

• ダウンタイムの削減: 機器を迅速に交換できるため、生産ラインのダウンタイムが削減され、損失が最小限に抑えられます。

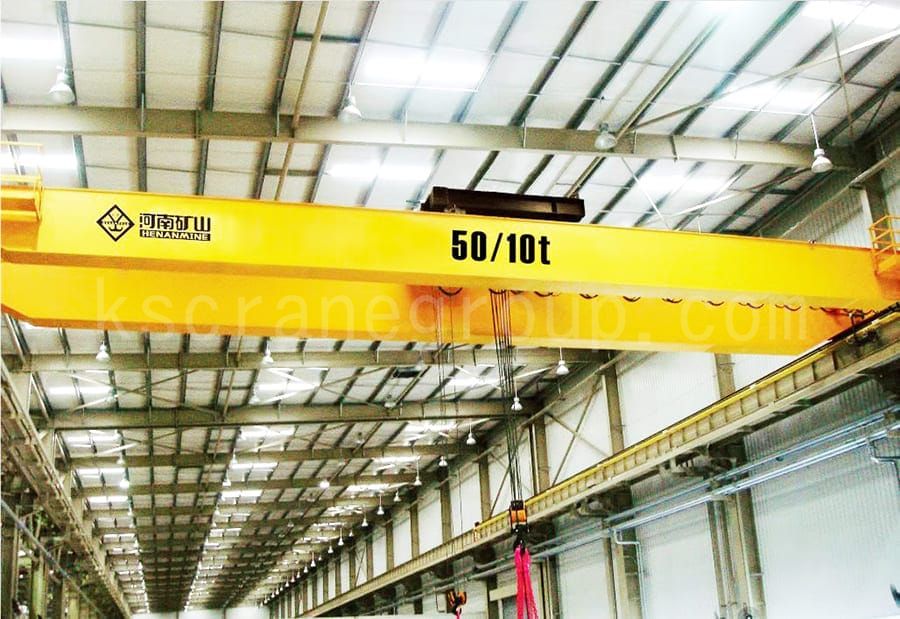

シートカッターロールフィーディングクレーン

製紙工場における紙カッター周辺の資材搬送用に特別に設計された吊り上げ設備です。通常、カッターエリア内で紙ロールの移動、積み込み、積み下ろし、位置決めを行い、カッターの効率的かつ安全な動作を確保します。このタイプのクレーンは、大きな紙ロールをカッターまで迅速かつ安全に搬送し、小さなロールやフラットに切断するのに役立つため、製紙工場の生産活動に不可欠です。

通常、最大5～10トンのホイストトロリーが使用されます。

特徴。

• 手作業の削減: 紙ロールの取り扱いは時間がかかり、危険を伴うことが多いため、クレーンを使用すると、手作業による重労働を省くことができ、作業効率が向上し、作業員の安全が確保されます。
• 正確な操作: 多くのカッターエンドクレーンには、紙ロールの位置を正確に制御し、エラーを減らしてカット品質を保証する自動制御システムが装備されています。
• 高い耐荷重: カッター端のクレーンは通常、高い耐荷重を備えており、さまざまな重量のロールを簡単に処理でき、さまざまなロール サイズのニーズに適応できます。
• 高い安全性: 重い紙ロールを取り扱うプロセスにおいて、クレーンは不適切な取り扱いによる設備の損傷や人員の負傷を大幅に削減し、生産全体の安全性を向上させます。

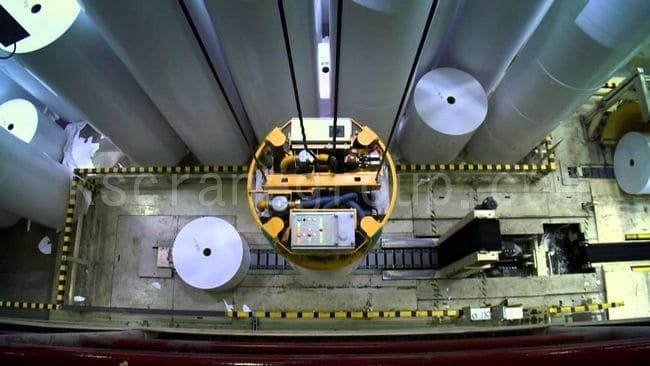

ロール紙用真空リフター

製造工程が完了すると、ロール紙は機械的に直立させられます。次に、真空ロールリフタークレーンをロール紙の上に設置し、真空状態を保った状態で紙の表面を真空状態にすることで、ロール紙を取り扱う準備が整います。ロール紙の上には吸盤を取り付ける必要があるため、ロール紙を互いに近づけて配置することで、保管容量を最大化できます。

特徴。

• ロール紙の移動：ロール紙バキュームリフターは、主にあらゆる種類のロール紙、特に手作業では扱いが難しい大径・重量のロール紙の移動に使用されます。この装置は、真空吸着により、ロール紙をある位置から別の位置へ迅速かつ安全に移動させることができます。
• 正確な配置：バキュームリフターは、精密な制御システムによって、紙ロールのハンドリング中に正確な位置決めを保証します。これは、ロールを加工装置（例：巻き取り機、カッター）にセットする必要がある場合に特に重要です。
• ダメージの軽減: 真空リフターの穏やかな吸着により、紙ロールの表面にへこみや傷が付かないため、特に表面に敏感な紙ロール材料や高精度の紙ロール材料の取り扱いに適しています。
• 効率性の向上: 真空リフターを使用すると、特にロールを頻繁に取り扱う必要がある生産環境において、手作業による取り扱いに必要な作業量と時間を大幅に削減できます。
• 幅広いサイズへの適応性: 真空リフターはさまざまな直径、長さ、重量のロールに対応できるため、適応性が高く、機器の構成を頻繁に調整する必要がありません。

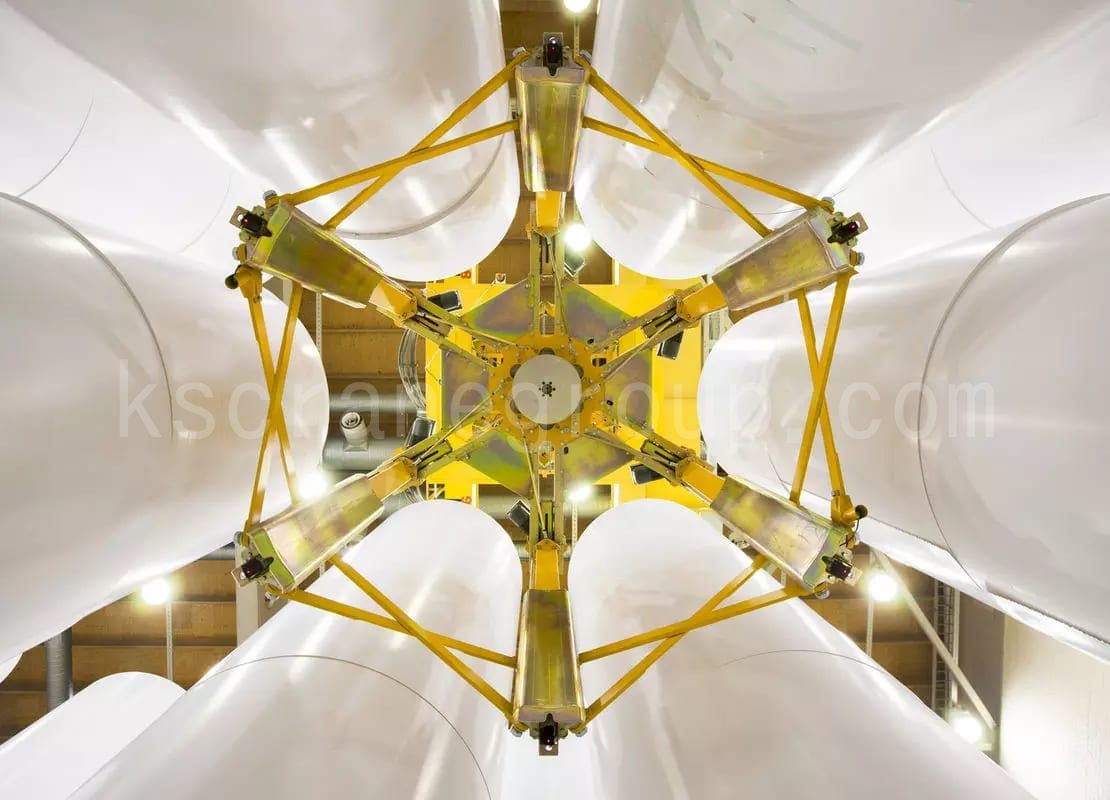

ロール紙用機械グリッパー

海上輸送に適合させるには、ロール紙を完全に包装する必要があり、外側の包装が簡単に剥がれてしまうため、真空技術では持ち上げることができなくなります。機械式ペーパーグリッパーは、ロール紙の両側または外径を掴む機械式治具によってロール紙をハンドリングします。このグリッパーは非常に柔軟性が高く、特にさまざまなサイズや重量のロール紙のハンドリングに適しています。

特徴

• ロール紙の取り扱い：機械式ロール紙クランプは、生産ライン、倉庫、または輸送車両から大型ロール紙を移動させるために使用されます。これらの機械は、重いロール紙を迅速かつ安全に、例えば倉庫から印刷機や巻き取り機などへ移動させます。積み重ねと保管：機械式ロール紙クランプは、倉庫やヤードでロール紙を積み重ねるのに使用できます。
• 積み重ねと保管：機械式紙クランプ機は、倉庫やヤードにおける紙ロールの積み重ねに使用できます。精密な制御システムにより、ロールを安全に積み重ねることができ、保管スペースを最大限に活用できます。
• 積み込み、積み下ろし、輸送: 紙ロールの物流および輸送において、機械式紙クランプは紙ロールをトラック、列車、またはコンテナに効率的に積み込み、手作業による積み下ろしを減らし、輸送効率を高めます。
• 幅広い仕様への適応: 機械式ペーパー クランプは、小さなロールから大きなマスター ロールまで、さまざまなサイズのペーパー ロールを扱うことができ、機械式固定具は要件に応じて調整できます。
• ロールの損傷軽減：機械式クランプ機のクランプ力を正確に制御することで、過剰なクランプによるロールの変形や損傷を防止します。これは、一部の高品質紙製品にとって特に重要です。
