Tilpasset flerpunktshengende traverskran for store spenn og lastfølsomme industribygninger

Flerpunktskranen er en spesialisert underhengskran som er spesielt utviklet for anlegg med ultrabredt spenn og unike bygningskonstruksjoner.

Den er tilgjengelig i både enkeltbjelke- og dobbeltbjelkekonfigurasjoner, og tilbyr fleksible løsninger for komplekse industrimiljøer.

Flerpunkts elektrisk hengekran med én bjelke

Flerpunkts elektrisk hengekran med dobbel bjelke

Eksplosjonssikker flerpunkts opphengskran

Ved hjelp av et flerpunktsopphengssystem (multi-skinne) fordeler kranen egenvekten og løftelastene jevnt til takkonstruksjonen, noe som effektivt reduserer enkeltpunktsspenninger og strukturell lastkonsentrasjon.
Denne designen gjør den spesielt egnet for industribygninger med begrenset taklastkapasitet og ekstremt store spennvidder.

Typiske bruksområder inkluderer, men er ikke begrenset til:

• Flyproduksjonsanlegg
• Flyvedlikeholds- og monteringshangarer
• Industrielle verksteder med ultrabred spennvidde
• Lagerhus med høydebegrensninger eller strenge krav til uhindret gulvplass

Sammenlignet med konvensjonelle traverskraner eller standard underhengskraner, dekker ikke flerpunktsopphengsløsningen bare løftekravene, men reduserer også de totale byggekostnadene betydelig fra et konstruksjonsteknisk perspektiv.

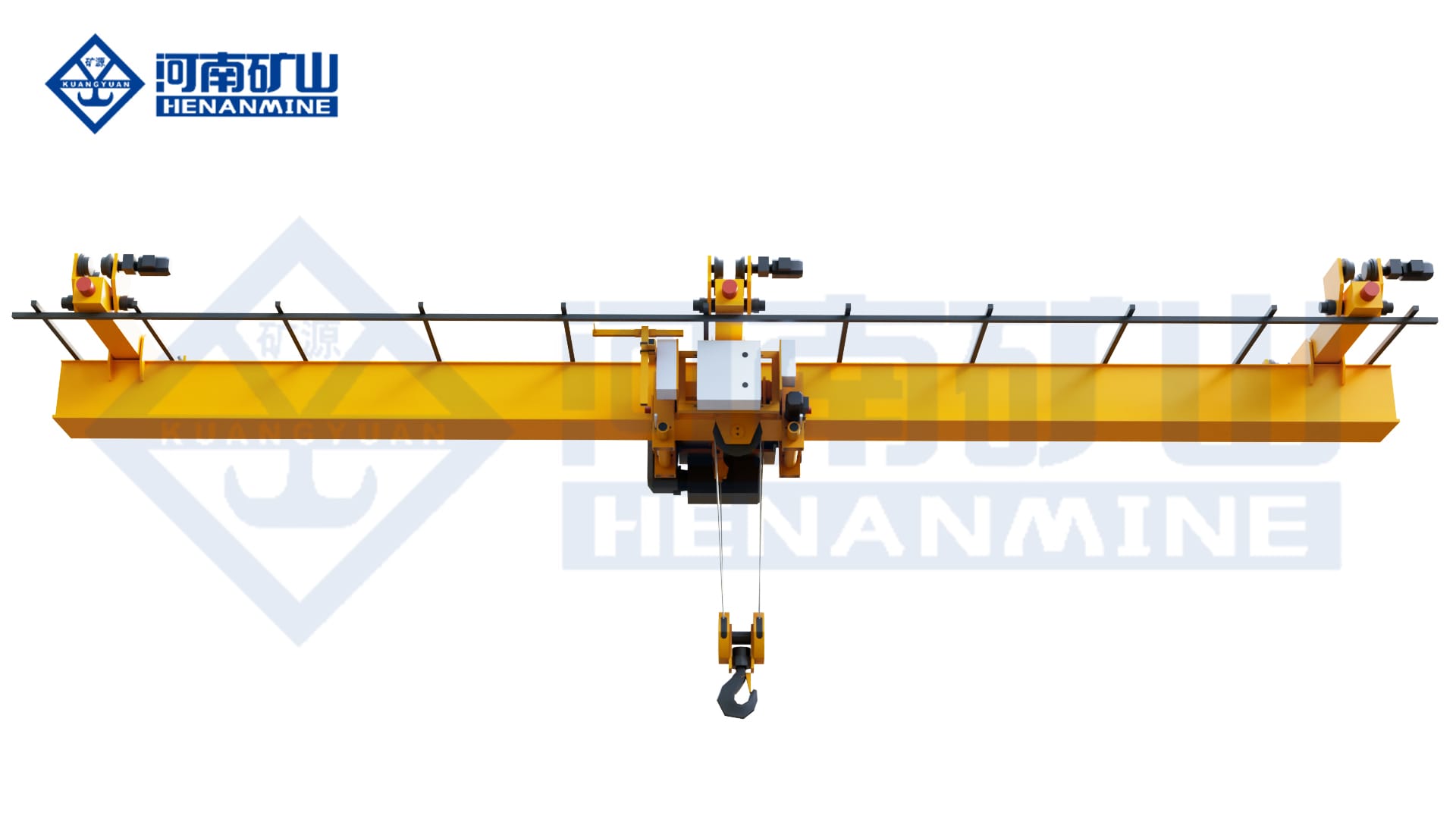

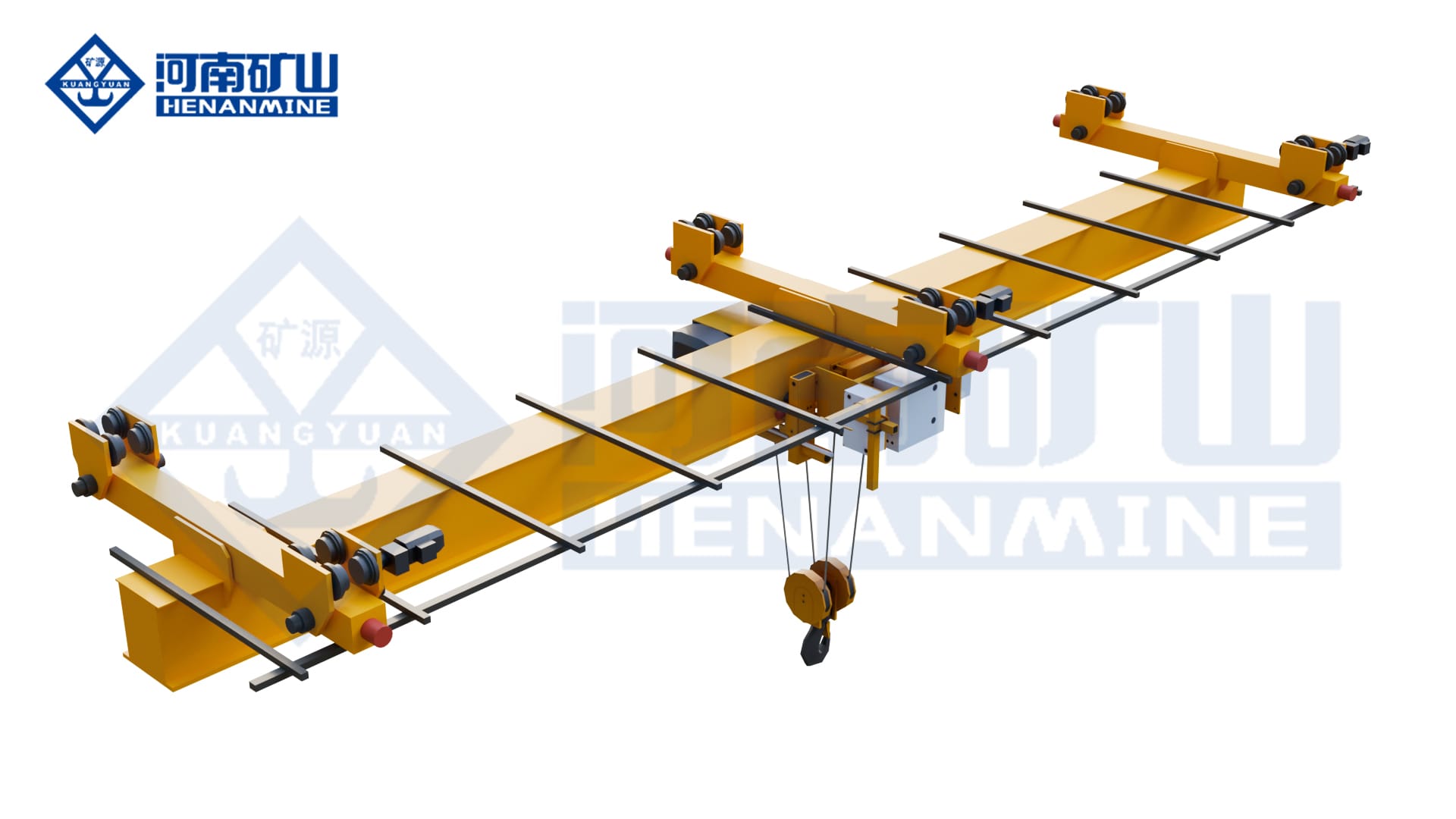

Flerpunkts elektrisk hengekran med én bjelke

Den elektriske flerpunktskranen med én bjelke og underliggende løfteanordning opprettholder en lett strukturell design samtidig som den fordeler lasten jevnt gjennom flere opphengspunkter, noe som resulterer i en mer rimelig og balansert belastning på én bjelke. Denne designen gjør den spesielt egnet for bruksområder som involverer middels løftekapasitet og ultrastore spenn.

Viktige fordeler / funksjoner

• Flerpunkts støttestruktur

Flere opphengspunkter fordeler kranens egenvekt og arbeidsbelastning, noe som reduserer enkeltpunktsbelastningen betydelig. Dette resulterer i en mer jevn bjelkebelastning, som effektivt minimerer deformasjon av hovedbjelken og driftsvibrasjoner, samtidig som den forbedrer den generelle strukturelle stabiliteten og sikkerheten.

• Integrert tre-i-ett-drivsystem (motor + reduksjonsgir + brems)

Høyintegrerte tre-i-ett-drivenheter sikrer utmerket synkronisering mellom alle opphengspunkter. Kranen går jevnt og reduserer strukturell belastning forårsaket av asynkron flerpunktsbevegelse.

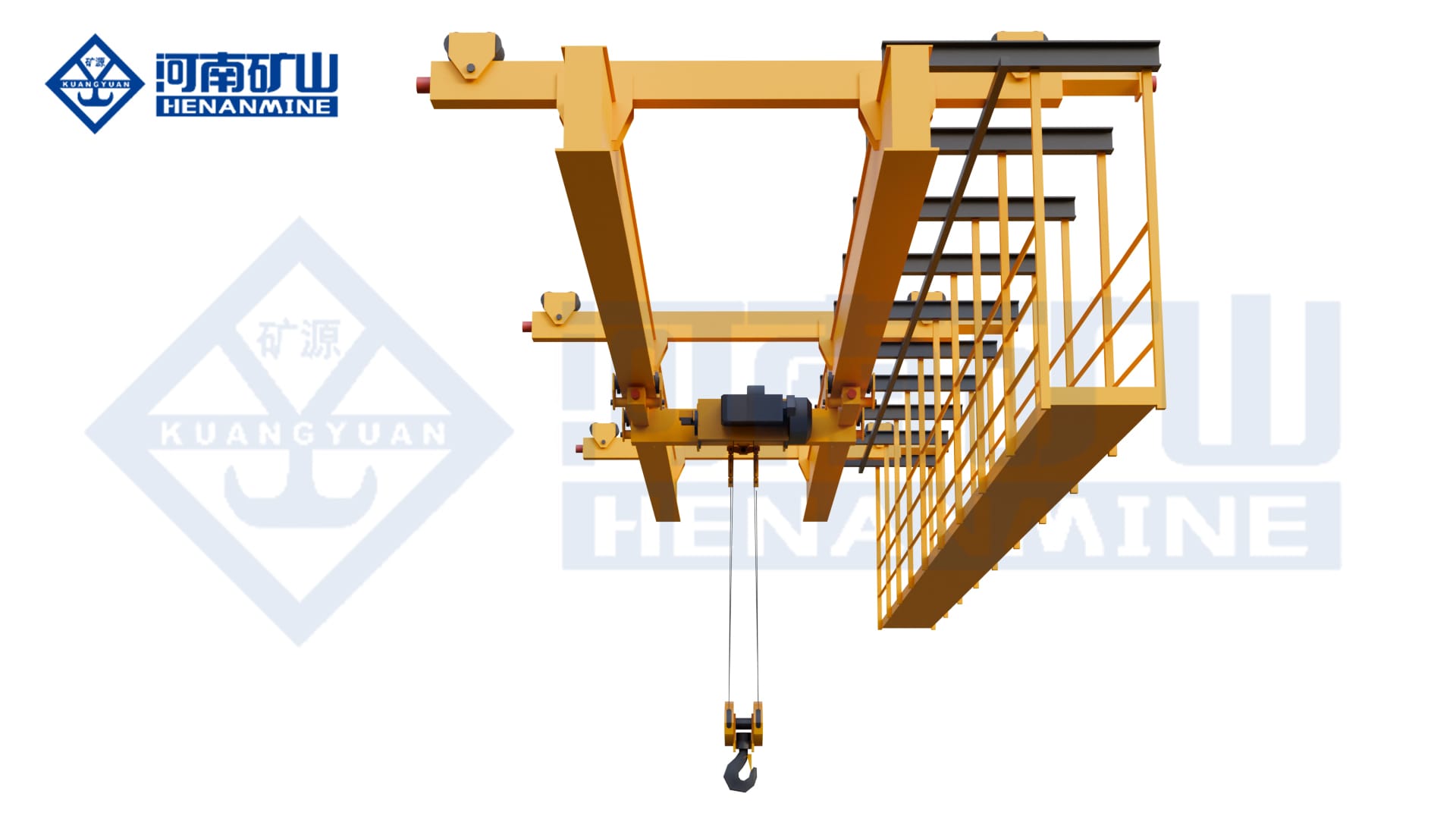

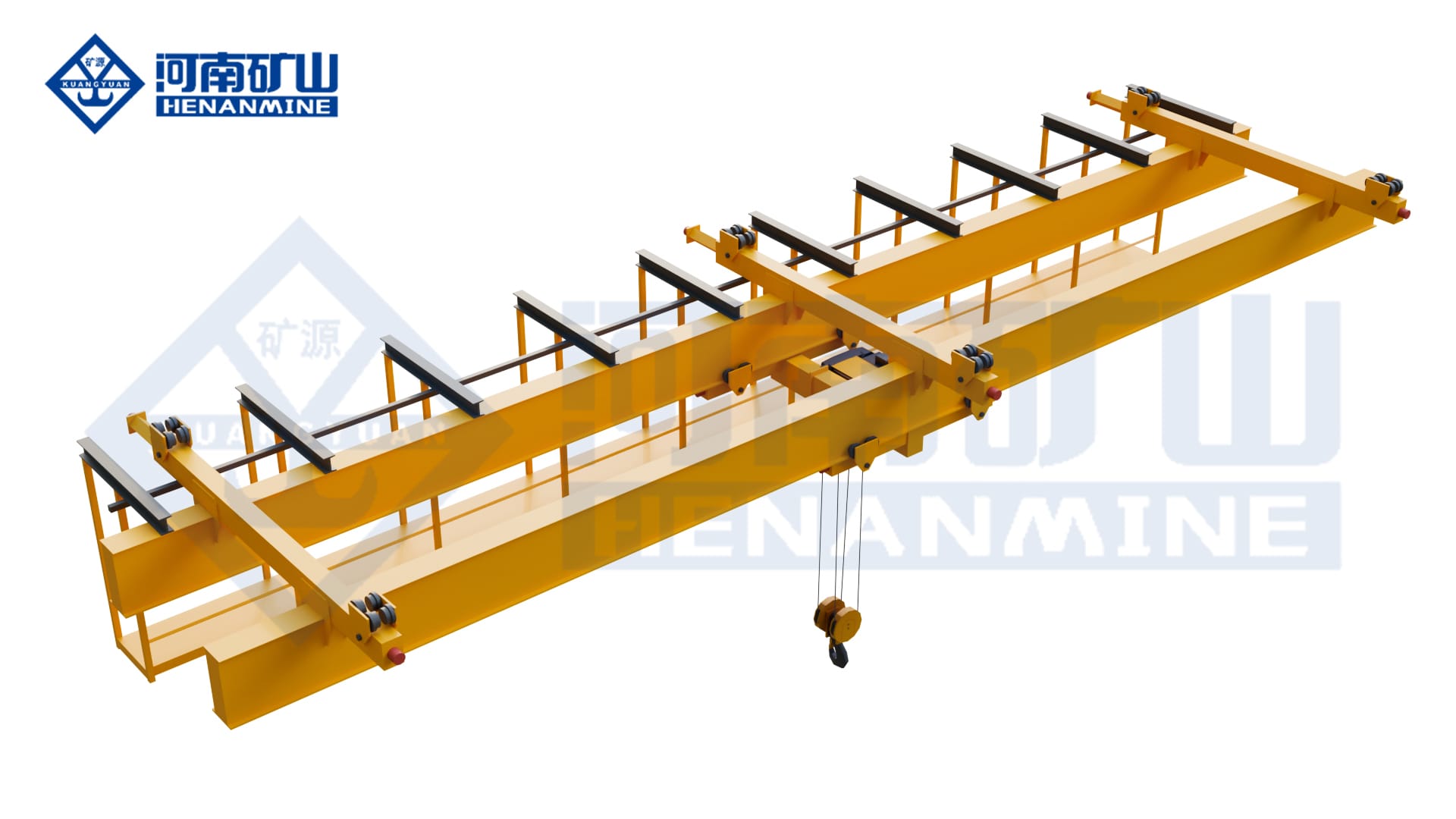

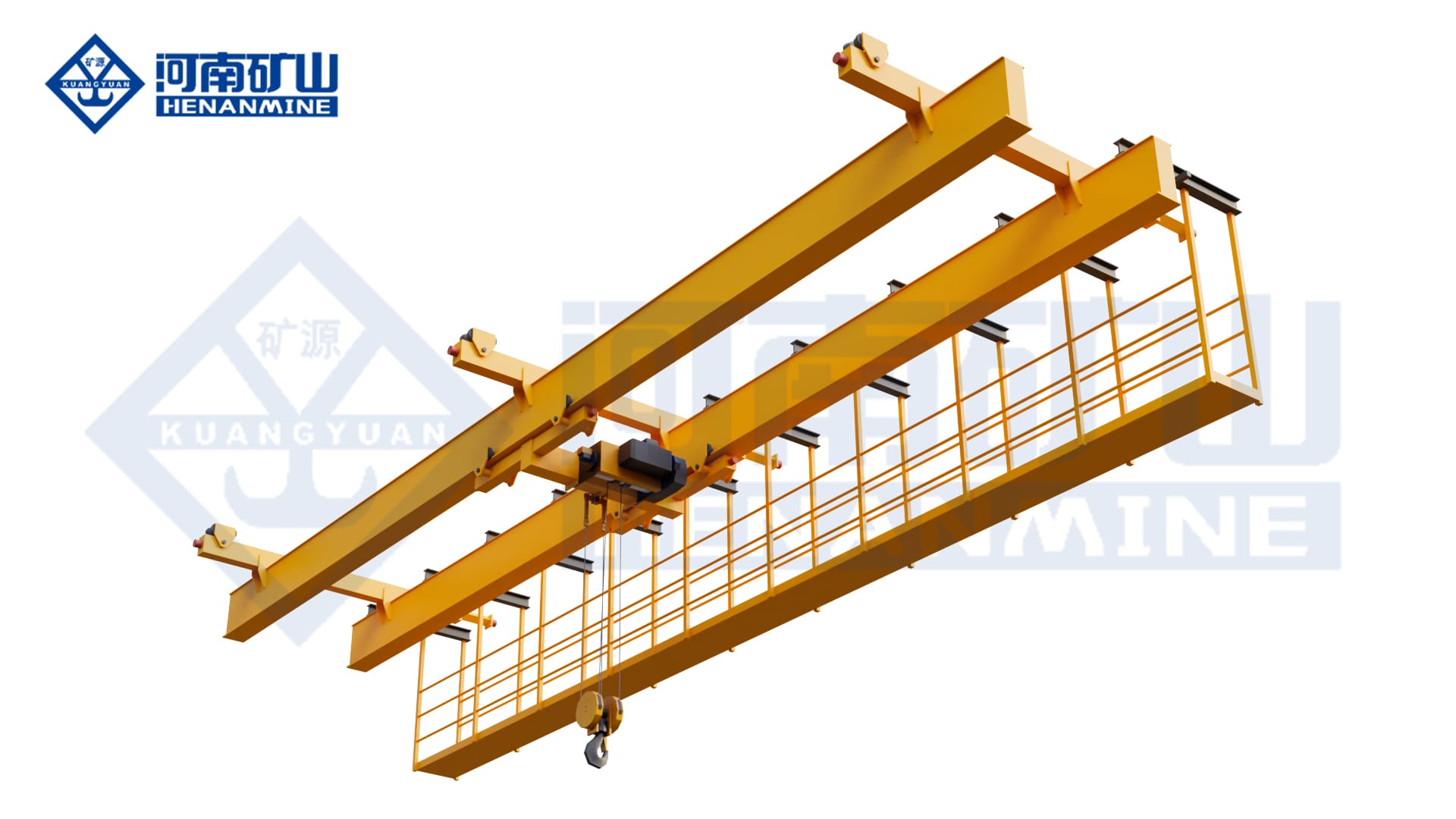

Flerpunkts elektrisk hengekran med dobbel bjelke

Den elektriske hengekranen med flere punkts dobbeltbjelker er konstruert for høyere løftekapasitet og applikasjoner som krever overlegen stabilitet, spesielt i anlegg med ultrabredt spenn.

Ved å kombinere en dobbeltbjelkestruktur med et flerpunktsopphengssystem oppnår kranen enestående driftsjevnhet og posisjoneringsnøyaktighet, samtidig som den opprettholder høy lastekapasitet.

Viktige fordeler / funksjoner

• Takmontert opphengsoppsett med 100% uhindret gulvplass

Både kranen og rullebanens skinner er helt opphengt under takkonstruksjonen, uten søyler eller støtter på gulvet. Dette gir full frihet for produksjonslinjelayout, utstyrsinstallasjon, materiallagring og personellbevegelse.

• Betydelig reduksjon i bygningsstruktur og byggekostnader

Flerpunktsfordelingen av lasten reduserer effektivt belastningen på takets struktur, noe som muliggjør lavere krav til byggehøyde og redusert stålforbruk, og dermed kutter de totale byggekostnadene ved kilden.

• Modulær design for fremtidige oppgraderinger

Den modulære designen gjør at kransystemet enkelt kan utvides eller modifiseres for å imøtekomme prosessendringer eller justeringer av anleggsoppsettet, noe som beskytter den langsiktige investeringsverdien.

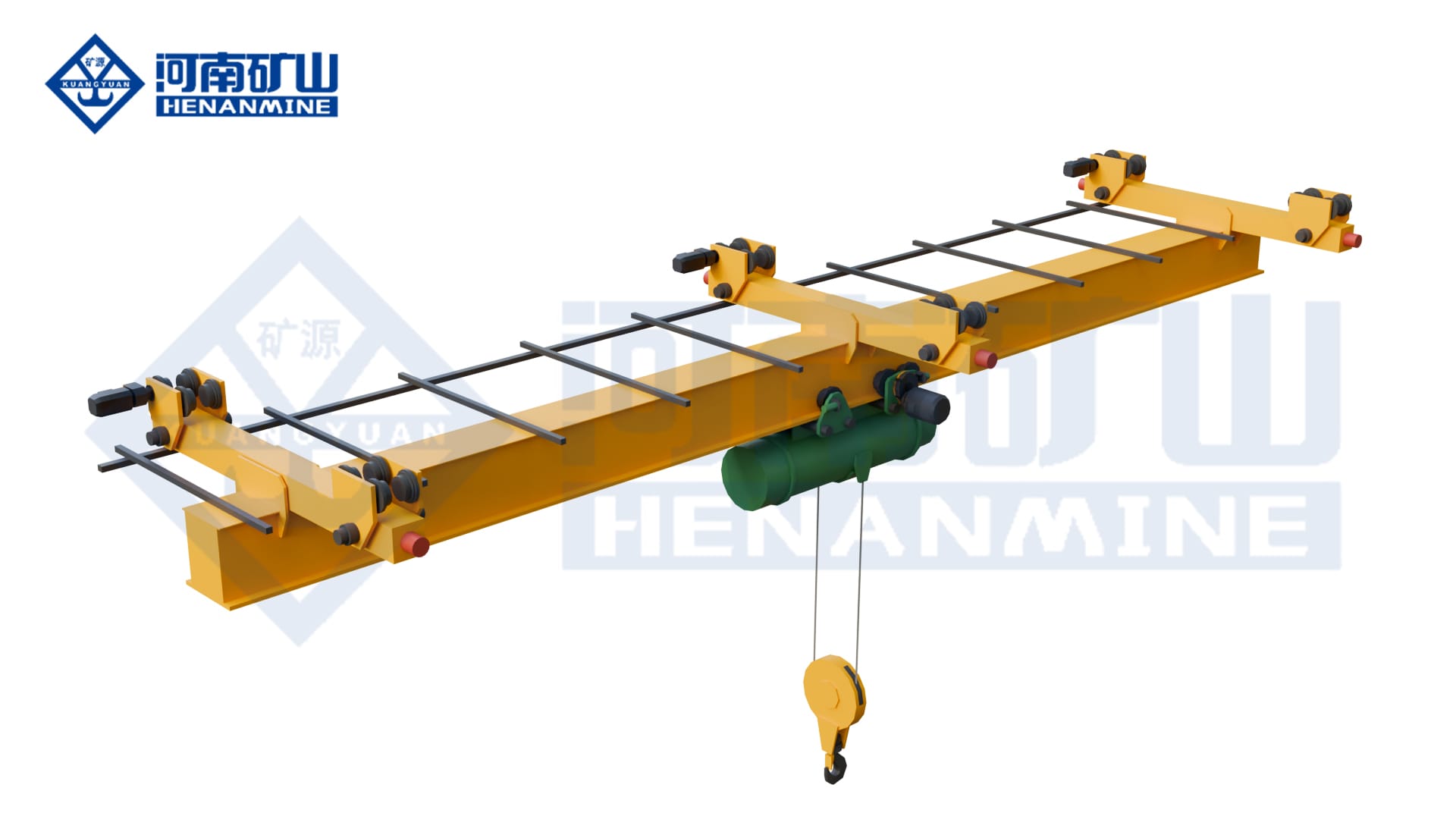

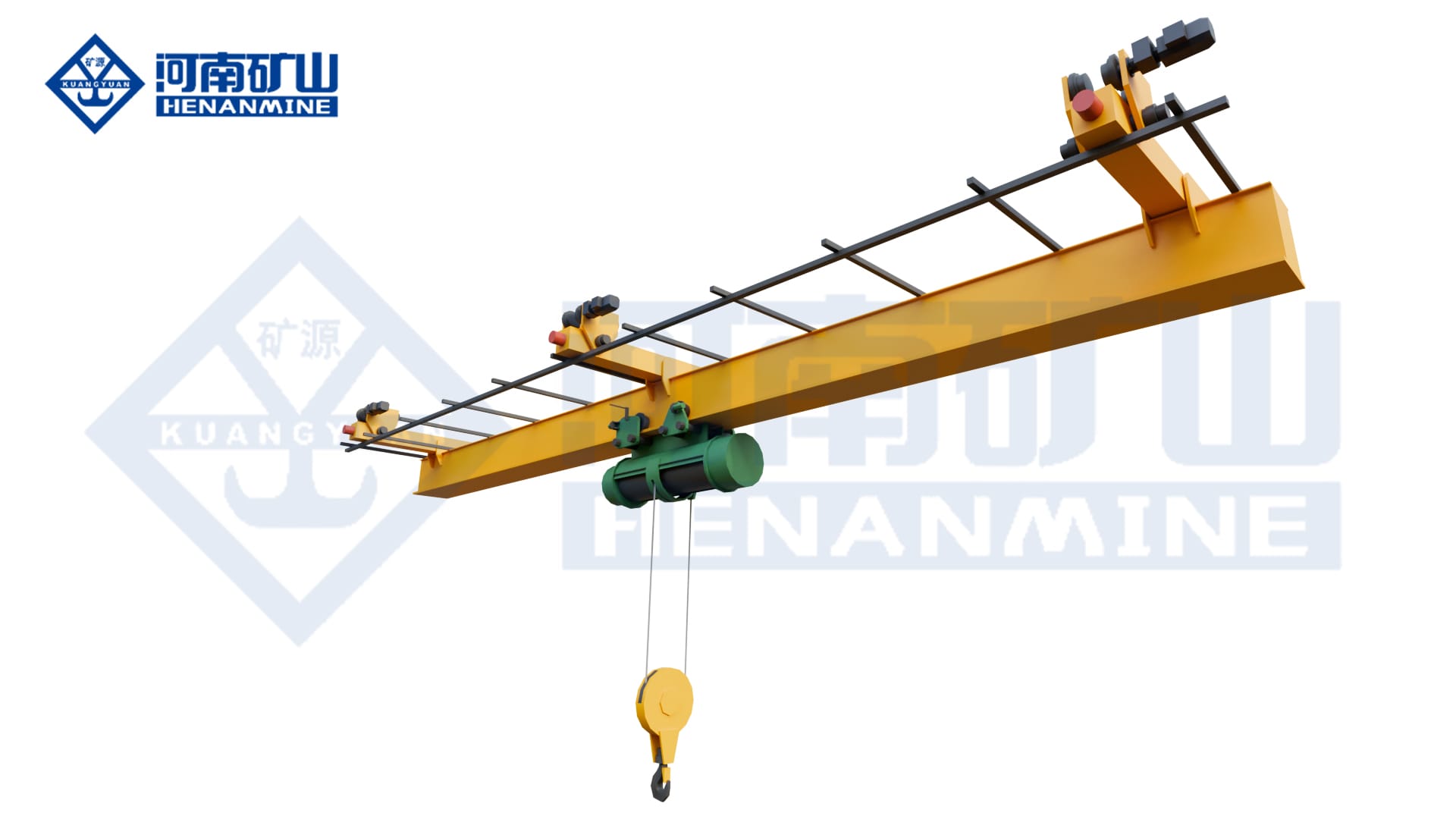

Eksplosjonssikker flerpunkts opphengskran

Den eksplosjonssikre flerpunktshengekranen med én bjelke er utviklet basert på standard flerpunktshengearkitektur og er spesielt designet for brannfarlige, eksplosive eller andre farlige industrimiljøer. Den kombinerer forbedret sikkerhetsytelse med utmerket tilpasningsevne til konstruksjoner med ultrabredt spenn.

Kjerneheisemekanismen, kjøremekanismene og de elektriske systemene er alle utstyrt med komponenter som er i samsvar med eksplosjonssikre standarder, noe som effektivt reduserer sikkerhetsrisikoer forårsaket av elektriske gnister, friksjonsvarmegenerering eller akkumulering av statisk elektrisitet. Dette sikrer pålitelig og sikker drift under høyrisikoforhold.

Viktige fordeler / funksjoner

• Eksplosjonssikker elektrisk heise for å eliminere potensielle tennkilder

Kranen er utstyrt med en eksplosjonssikker elektrisk talje. Heisemotoren, bremsen og de elektriske komponentene er alle konstruert med eksplosjonssikker beskyttelse for å forhindre utslipp av elektriske gnister.
Kapslingen tilbyr høy tetningsevne og mekanisk styrke, og hindrer at brennbare gasser eller støv kommer inn i systemet.

• Fullt takmontert struktur for uhindret drift på gulvet

Både kranen og rullebanen er fullstendig opphengt under taket, noe som frigjør gulvplass og oppfyller strenge krav til evakuering av personell og utstyrsoppsett i farlige områder.

• Redusert taklast for optimalisert bygningsdesign

Flerpunktsopphengsstrukturen reduserer konsentrerte taklaster betydelig, noe som bidrar til å senke kravene til bygningshøyde og strukturell kompleksitet, samtidig som byggekostnadene kontrolleres i samsvar med eksplosjonssikre forskrifter.

• Modulært system for fleksible fremtidige justeringer

Den modulære designen gjør det mulig å justere fjærings- og løpesystemer fleksibelt under fremtidige prosessoppgraderinger eller renoveringer av anlegget, noe som forbedrer den generelle tilpasningsevnen.

Tilpasningsalternativer

Flerpunkts elektrisk opphengskranen er en svært tilpasset løfteløsning, designet i henhold til spesifikke prosjektkrav, inkludert:

• Nominell løftekapasitet
• Spennvidde og antall opphengspunkter
• Konfigurasjon av rullebaneskinne
• Løfte- og kjørehastigheter
• Kontrollmoduser (anheng, fjernkontroll, automatisering)
• Eksplosjonssikker klassifisering (for eksplosjonssikre modeller)

Bruksområder for flerpunktshengende traverskraner

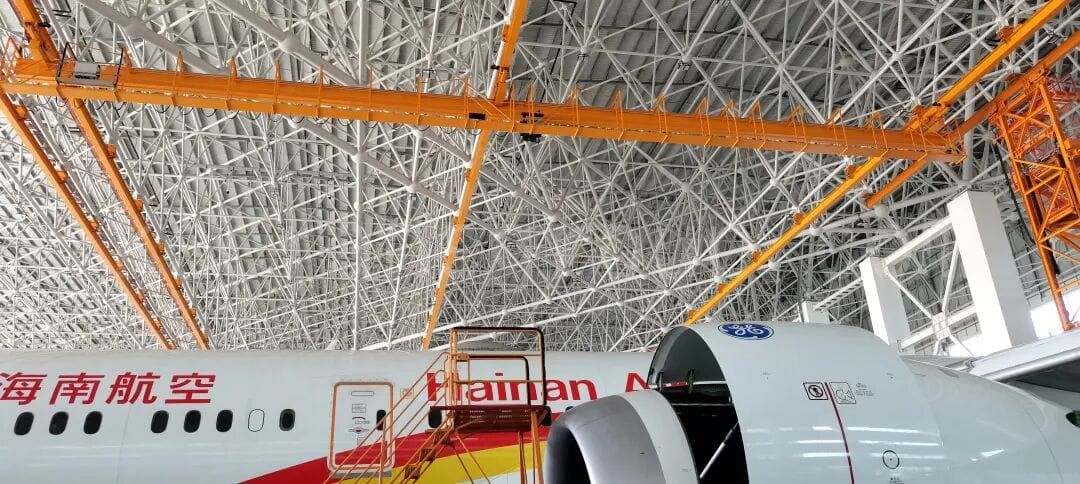

Flerpunktshengende traverskraner for luftfartsindustrien

Eksplosjonssikre flerpunktshengende traverskraner for store, farlige verksteder

En kranløsning designet for bygging av konstruksjoner

Den elektriske flerpunktshengekranen er ikke et konvensjonelt «standardkranprodukt», men snarere en løfteløsning på systemnivå sentrert rundt strukturell kompatibilitet med bygningsdesign.

For prosjekter som involverer ultrabrede spennvidder, begrenset takets lastekapasitet eller ekstremt høye krav til plassutnyttelse, er flerpunktsopphengsløsningen ofte tryggere, mer økonomisk og mer verdifull på lang sikt.
