KPJ Kabeltrommel-Wagen

Beschreibung der Produkte

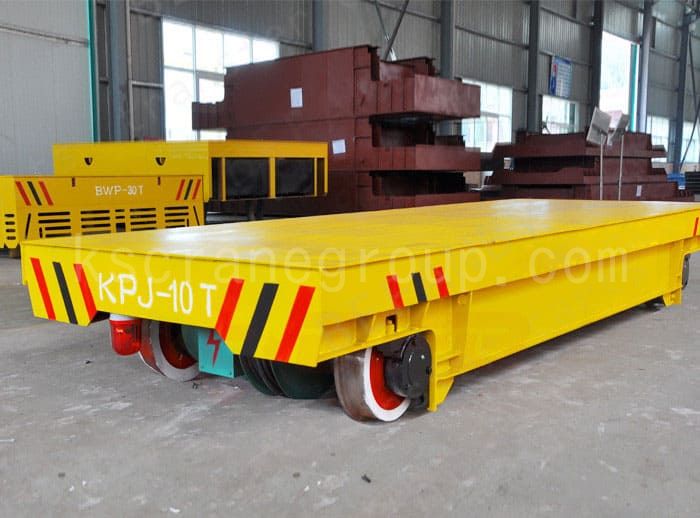

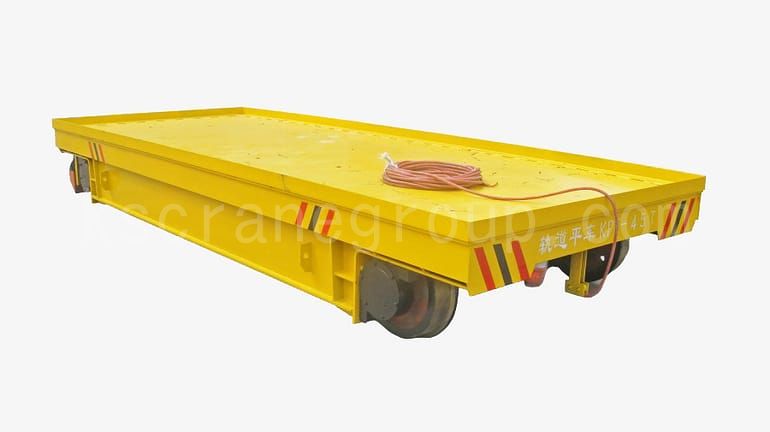

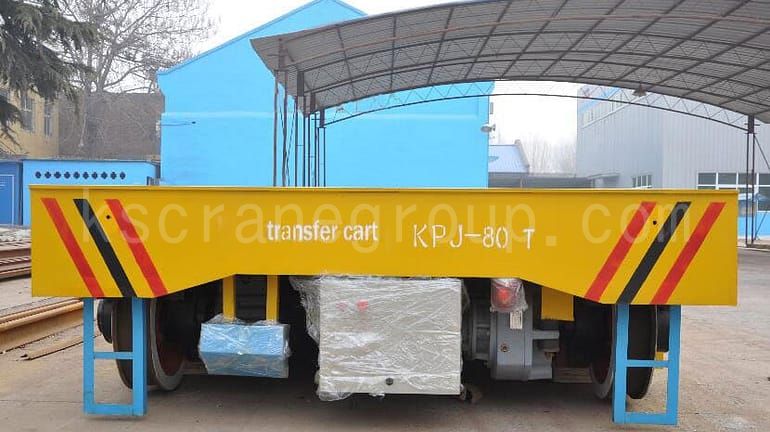

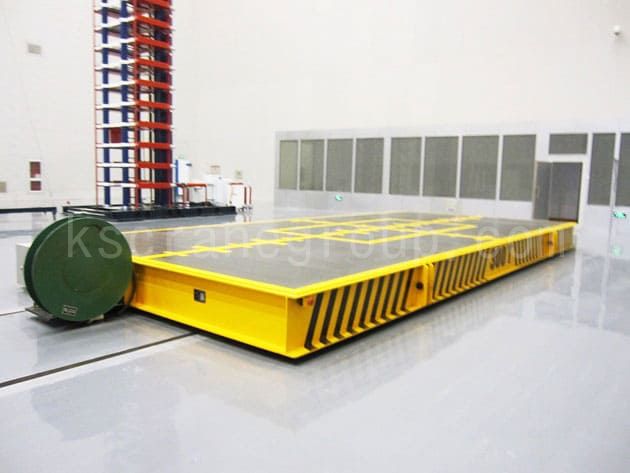

Schienentransportwagen der Serie KPJ mit Kabeltrommelantrieb
Die Flachwagen der KPJ-Serie werden von den Kabeltrommeln angetrieben. Die Flachwagen erhalten Strom AC 380V durch die Vorrichtung der Kabelrolle, die an der Unterseite des Wagens installiert ist. Der Motor wird durch die Leistung über das AC-Steuerungssystem gesteuert. Wir verwenden dieses Prinzip, um die Wagen zu betreiben, zum Beispiel zum Starten, Anhalten, Vor- und Rückwärtsfahren und so weiter. Das Betriebssystem ist Niederspannung 36V. Die hydraulische Hebevorrichtung kann an den Flachwagen installiert werden. Die Flachwagen dieser Serie eignen sich für den Einsatz in einer schlechten Umgebung, z.B. bei hohen Temperaturen und in explosionsgefährdeten Bereichen. Mit ihrer einfachen Struktur und dem niedrigen Preis wird diese Serie häufiger zum Transfer von Materialien von einer Werkstatt zur anderen verwendet. Im Vergleich zur Serie KPX ist die Einsatzzeit nicht begrenzt; im Vergleich zur Serie KPD hat sie keine strenge Anforderung an den Bau der Eisenbahn. Die Tragfähigkeit ist nicht begrenzt und kann häufig verwendet werden. Wenn die Laufstrecke mehr als 50 m beträgt, muss ein Kabelarrangeur installiert werden, um die Kabel anzuordnen. Die Laufdistanz eines KPJ-Kabeltrommelwagens kann bis zu 200 m betragen.

KPJ cable reel type

Parameter

Modell KPJ-2t KPJ-5t KPJ-10t KPJ-16t KPJ-20t KPJ-25t KPJ-30t KPJ-40t KPJ-50t KPJ-63t KPJ-80t KPJ-
100t
KPJ-100t
Nennlast(t) 2 5 10 16 20 25 30 40 50 63 80 100 150
Länge des Tisches 2000 3500 3600 4000 4000 4500 4500 5000 5500 5600 6000 6500 10000
Größe Breite 1500 2000 2000 2000 2200 2200 2200 2500 2500 2500 2600 2800 3000
(mm) Höhe 450 500 500 550 550 600 600 650 650 700 800 900 1200
Radstand(mm) 1200 2500 2600 2800 2800 3200 3200 3800 4200 4300 4700 4900 7000
Schienen-Innenspurweite(mm) 1200 1435 1435 1435 1435 1435 1435 1435 1435 1435 1800 2000 2000
Raddurchmesser (mm) Ф
270
Ф 300 Ф
300
Ф
35 0
Ф
35 0
Ф
400
Ф
400
Ф 500 Ф 500 Ф 600 Ф 600 Ф600
(Schwer)
Ф 600
Rad-Anzahl 4 4 4 4 4 4 4 4 4 4 4 4 8
Bodenfreiheit (mm) 50 50 50 50 50 50 50 50 50 75 75 75 75
Laufgeschwindigkeit(mm) 0-25 0-25 0-25 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18
Motorleistung(kw) 1 1.2 1.6 2 22 3 3.5 4 5 6.3 8 10 15
Batterie-Kapazität(Ah) 180 180 160 180 180 250 250 300 330 400 400 440 60
Batterie-Spannung(V) 24 36 48 48 48 48 48 48 48 48 72 72 72
Laufzeit bei Volllast 4.32 5.4 4.8 4.3 4 4 3.5 3.6 3.3 3 3.6 3.2 2.9
Laufstrecke für eine Gebühr (km) 6.5 8.1 7.2 5.1 4.8 4.8 4.2 4.3 4 3.6 4.3 3.8 3.2
Maximale Radlast (kn) 14.4 25.8 42.6 64.5 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
Referenzgewicht (t) 2.8 36 4.2 5.5 5.9 6.5 6.8 7.6 8 10.8 12.8 14.6 26.8
QU87 QU88 QU89 QU90 QU91 QU92 QU93 QU94 QU95 QU96 QU97 QU98 QU99 QU100

Anmerkungen

  • Kabeltrommel (Federtyp, Magnetkupplungstyp, motorgetriebener Typ);
  • Automatischer Stopp beim Erkennen eines Hindernisses oder einer Person, Endschalter (zur Begrenzung des Verfahrwegs);
  • Bedienungsart (Handsteuerschalter, Funkfernsteuerung oder Bedienungsplattform mit dem Wagen);
  • Elektrische Teile (importiert oder hergestellt in China);
  • Position der Stromversorgung (Mitte oder zwei Enden);
  • Vorrichtung mit variabler Geschwindigkeit (VFD);
  • Kann für spezielle Arbeitsumgebungen wie z.B. hohe Temperaturen ausgelegt werden.

  • Konfigurationen

  • Kapazität: ≥ 5t

    Größen der Plattformen: Basis auf Kundenwunsch

    Selbsthöhe: Höher als 500mm

    Leistungsmodell: Kabeltrommel

  • Vollständig angepasste Lösungen sind vor den Standardkonfigurationen erhältlich.
