ダブルガーダーオーバーヘッドクレーン：スマートな設計、省エネ、そして長期的な成功のために構築

このダブルガーダー天井クレーンの設計、製造、検査は国家規格に基づいて行われ、FEM、DIN、IECなどの海外規格も一部採用しています。従来のQD型橋形クレーンと比較すると、自重が約15～30%軽減され、ホイール圧力が約10～35%軽減されるため、プラントの構造要件が緩和され、建設コストが削減されます。伝動機構の中核部品である減速機はすべて、高精度の歯車対を備えた硬化歯車表面を採用しています。スチールドラム、鍛造ホイール、周波数変換速度制御システムの採用と相まって、このモデルのクレーンは経済的利益と社会的利益の両方をもたらす新世代製品となっています。機械製造、組立、石油化学、倉庫・物流、電力建設、製紙、鉄道などの業界に適しています。

• 吊り上げ能力：5t～125t
• スパン：10.5m～31.5m
• 揚高：16m～26m
• ワーキンググループ: A5

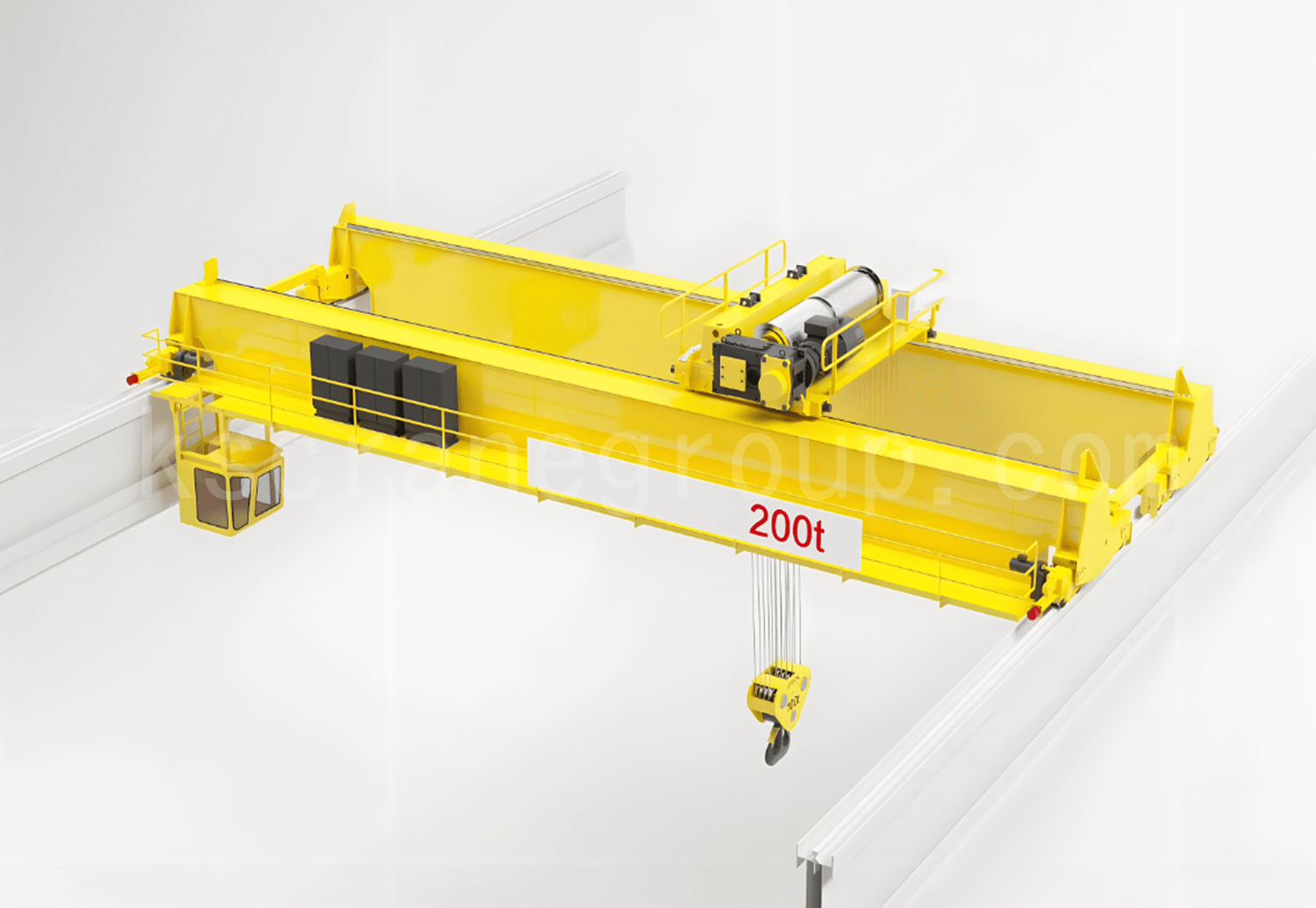

オープンウインチ機能付きダブルガーダーオーバーヘッドクレーン

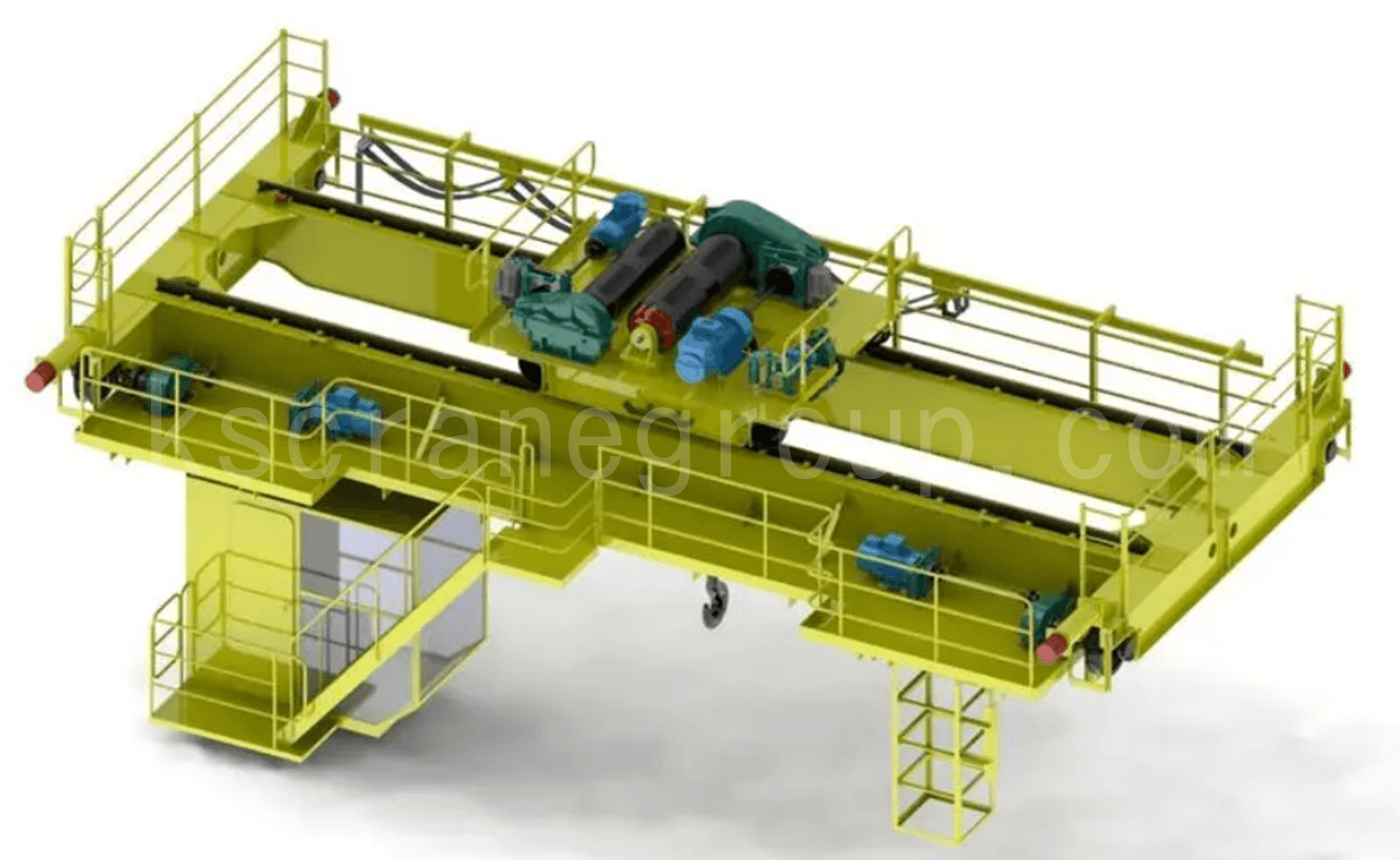

• メインビームはオフセットレールボックス型構造を採用し、高力ボルトで端ビームと接続することで輸送に便利です。専用の加工設備により、メインビームと端ビームの接合精度が確保され、クレーンのスムーズな操作を実現します。
• 吊り上げ台車はオープンタイプのコンパクトなウインチ構造を採用しています。
• ロングトラベル機構とクロストラベル機構には、欧州の3 in 1ドライブ技術を採用し、硬化表面減速機を備えています。コンパクトな構造で、低騒音、無油漏れ、長寿命を実現しています。
• 欧州製のコンパクトトロリーと高強度材料の採用により、クレーンの全体寸法が小さく、重量も軽量化されています。従来のクレーンと比較して、同じ揚高条件下では、プラントの高さを低く抑えることができ、建設コストを効果的に削減できます。
• モジュール設計により、設計サイクルが短く、汎用性が高く、部品の利用率が向上します。
• コンパクトな構造、低い天井高、小さな全体寸法、広い作業範囲により、生産効率が効果的に向上します。
• 完全な周波数変換制御、衝撃のない安定した動作、高負荷時の低速、軽負荷時の高速、省エネ、消費量の削減。

オープンウインチ仕様のダブルガーダー天井クレーン

オープンウインチ構造のダブルガーダー天井クレーン

オープンウィンチホイスト付きダブルガーダー天井クレーンは、軽量設計の独立トロリー構造を採用しています。吊り上げ荷重はトロリーフレーム両側の走行端梁に直接作用するため、力の配分が明確です。コンパクトなレイアウトにより、高い伝達効率、低騒音、そしてクレーンの全高と自重の低減を実現しています。

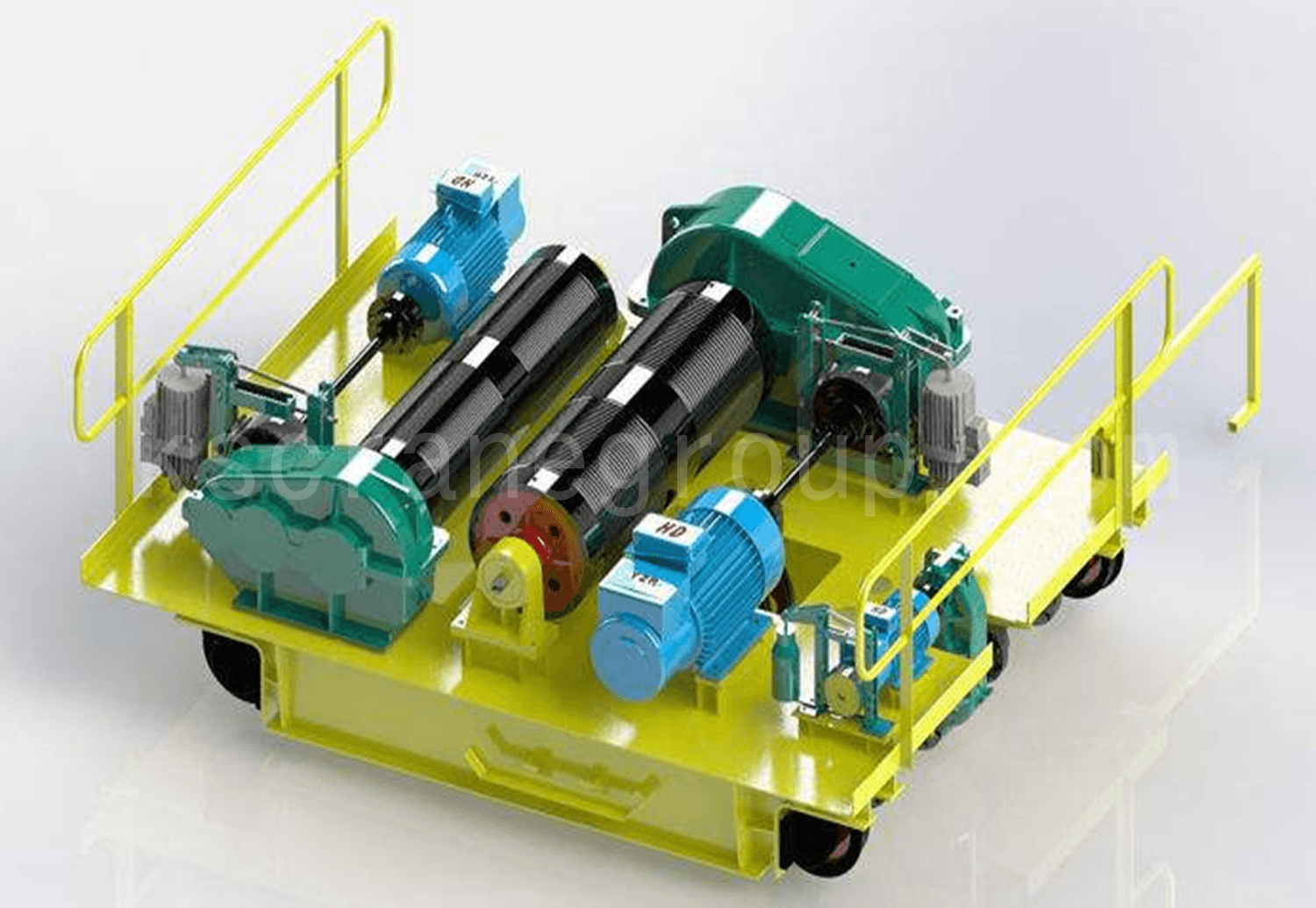

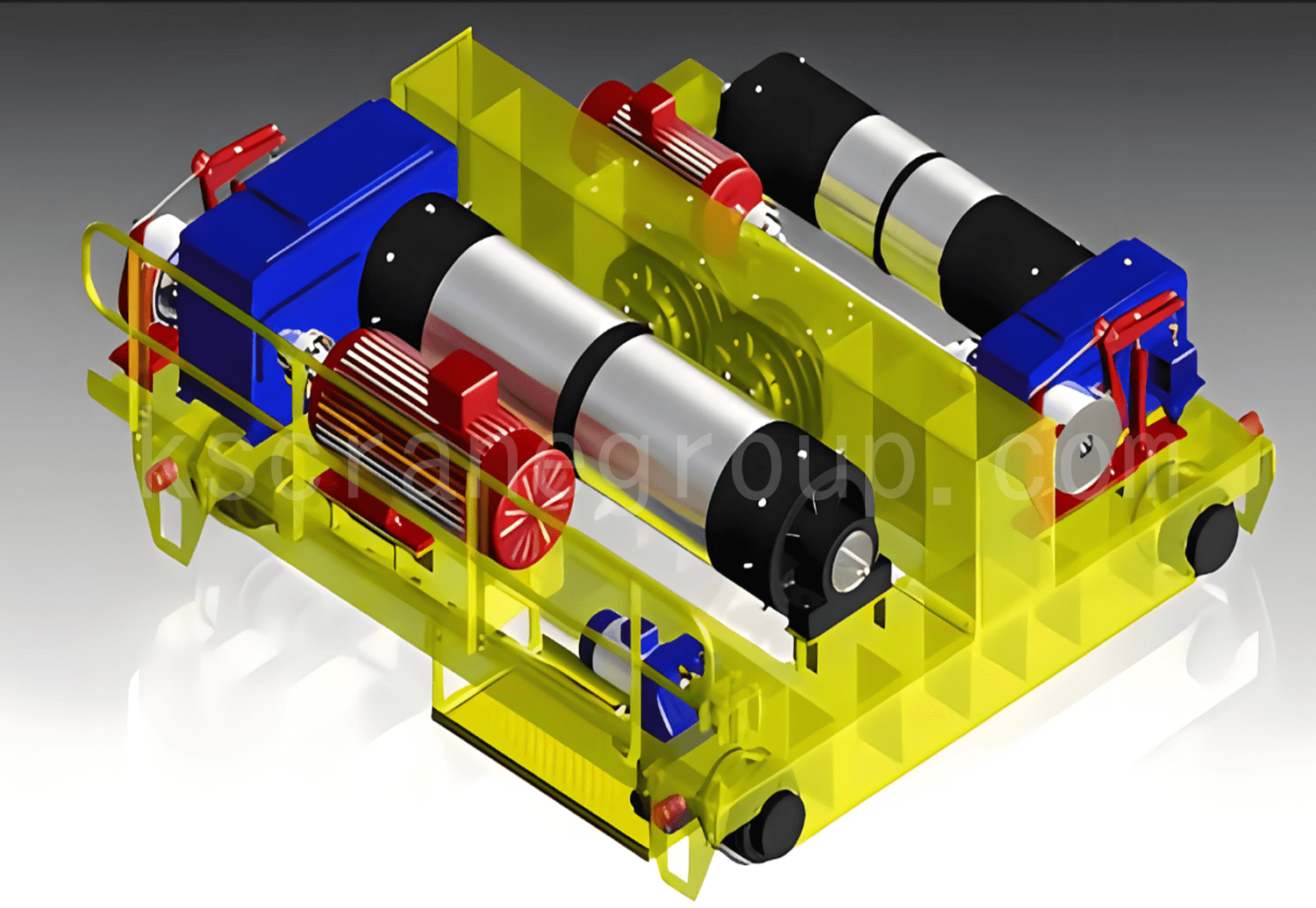

トロリー走行機構

• モーター、減速機、ブレーキを一体化したコンパクトな3in1構造。モーターは絶縁クラスF、保護等級IP55、デューティサイクル40%、耐熱性を備え、電磁ディスクブレーキを搭載しています。減速機はギア表面を硬化処理し、研磨または削り出し加工されているため、耐用年数中はオイル交換は不要です。
• ホイールリムとトレッド硬度HB330～380の鍛造ホイール。周波数変換式速度制御により、高負荷時には低速、軽負荷時には高速で走行でき、速度制御比は1:10で、衝撃のないスムーズな動作を実現します。
• トロリーリミットスイッチはクロストラベルリミットスイッチを採用しており、トロリーバッファがレールのエンドストップに衝突する前にトロリーの走行速度をゼロに減速します。

昇降機構

巻上機構は3点支持方式を採用しています。ドラムの両端はトロリーフレームの両側の端梁に直接支持され、プーリービームは両端梁をボルトで連結して縦梁を形成します。減速機の出力軸スリーブは延長されたドラム軸に接続され、巻上モータと減速機は弾性カップリングで接続されています。

• 溶接ドラムドラムは圧延鋼板製の短軸型で、両端にベアリングシートを備え、片側には軸が延長されています。構造がシンプルで、調整や設置が簡単です。
• 巻上モーター標準構成は、最適化された空冷設計を備えた周波数変換モーターです。絶縁クラスF、保護等級IP55、デューティサイクル40%。
• ホイスト減速機ギア表面には浸炭焼入れ処理が施され、硬度はHRC60に達し、さらに研削加工またはシェービング加工が施されています。軽量でシール性が高く、油漏れがありません。
• 巻上げブレーキ: 自動摩耗補正機能を備えたノーマルクローズブレーキ。緊急時には独立した手動操作でブレーキを解除できます。必要に応じてデュアルブレーキも構成可能です。
• フックグループフックグループはフックとプーリーで構成されています。フック材質はDG34CrMo、プーリー材質はQ235熱間圧延鋼で、耐摩耗性ローラーベアリングを備えています。フックは360°回転し、スプリング式安全ラッチが外れ防止のために取り付けられています。すべてのプーリーにはメンテナンスフリーのベアリングが採用されており、プーリーの設計によりワイヤーロープがプーリーハウジングに接触する摩耗を効果的に防止しています。全体構造はコンパクトで、美しい外観を備えています。
• 巻上リミットスイッチカム回転式で、4段階調整が可能。上限・下限リミット機能付き。自動リセット機能により、安全性と信頼性を確保。吊り上げ時のプリリミットが衝撃を軽減し、上限リミットがフックのオーバートラベルを防止します。
• トロリーコントロールボックス: 保護等級 IP55、迅速な設置を可能にする航空プラグを装備。

オープンウインチ付きダブルガーダーオーバーヘッドクレーンの設置手順：

ビデオには、モジュールの組み立て、電線のレイアウト、電気トロリーの設置などの高度な技術のデモンストレーションが含まれています。

KUANGSHAN CRANE ダブルガーダーブリッジクレーン vs. 従来型クレーン：よりスマートで効率的な選択

KUANGSHAN CRANE のダブル ガーダー天井クレーンは、従来のダブル ビーム橋形クレーンと比べて、全体重量が軽く、ホイール圧力が低い、コンパクトな構造でエネルギー消費が少ない、モジュール設計でインテリジェントな操作が可能、メンテナンス フリーで操作が簡単などの利点があります。

• 特殊冷間引抜レール鋼は、直方体断面を有しています。上面と下面の間隔が狭いため、応力分布が均一で、変形がなく、長寿命です。
• 従来のレールに比べて全体の高さが低いため、トロリー専用のスペースが節約されます。

• 従来の標準レール：ガイドレールの表面と底面の間の中間サポートリブが比較的薄いため、時間の経過とともに変形しやすく、耐用年数に影響を与えます。
• 車輪とレールの接触面が小さいため、車輪とレールの両方が急速に摩耗します。
• 全体の高さが大きく、台車の専用スペースを占有します。

• エンドビームには標準の自動一回溶接成形長方形管が採用されており、優れた機械的性能と安定した品質を備え、サイズがコンパクトなためクレーンの空間寸法が大幅に縮小され、作業場の全体の高さが低くなり、建設コストが節約されます。
• CNC自動加工センターによるボーリング工程で加工され、加工誤差が小さいため、エンドビームとホイール間の組み立て精度が保証されます。
• メインビームとエンドビームは10.9グレードの高強度ボルトで接続されており、全体的な精度と安定した動作を保証します。

• 端梁は鋼板を継ぎ合わせて溶接されており、溶接方法は主に手溶接、サブマージアーク溶接、CO₂ガスシールド溶接などがあり、体積が大きく、クレーンの空間寸法に影響を与えます。

• 国際的に有名なブランドの「3 in 1」モーターを採用し、周波数変換ドライブによりスムーズな動作を保証します。
• オールアルミニウム製のドライブハウジングは、コンパクトで軽量、優れた放熱性を備えています。モジュール設計、ダイレクトドライブ方式、コンパクトな構造、高精度を実現。独自の電磁設計により、電流を効果的に低減し、長寿命を実現します。
• 安全レベルを効果的に向上させる標準サーマルスイッチを装備しています。
• 電源入力には頑丈なコネクタが使用され、取り付けと取り外しが素早く、安全で操作が簡単です。
• 周波数変換ドライブにより、動作はスムーズかつ衝撃がなく、メンテナンスフリーになるように設計されています。

• トロリー走行機構は、減速機を駆動するモーターによって駆動されます。減速機の低速軸は、トロリーフレームに取り付けられた駆動輪と集中駆動方式で接続されています。モーターは両軸出力を採用し、軸の片端にブレーキが取り付けられています。
• クレーンの始動および停止時に強い衝撃が発生し、故障率が高くなります。

• メイントロリー電気制御ボックスは標準化、モジュール化、統合設計されており、交換や設置が容易で、標準化のレベルも高いです。
• 配線はシンプルで合理的、多重保護、保護等級IP54、ノイズフリー、安定した性能を備えています。ボックスカバーは120°開閉可能で、メンテナンスが容易です。
• 主要電装品は世界的に有名なシュナイダー社製を採用（特殊仕様にも対応可能）
• メイントロリーは周波数変換制御を採用し、巻上モーターは可変周波数速度制御を採用しています。
• オリジナル輸入ブランドのリミットスイッチを標準構成とし、安全な操作と停止を効果的に保証します。
• 航空グレードのコネクタが使用されているため、誤接続のない非常に安定した接触が保証され、保護等級は IP65 を超えています。

• モデルに応じて設計する必要があり、汎用型ではなく、インストールが容易ではなく、標準化の度合いが低い。
• 配線が不適切、ノイズが多い、パフォーマンスが不安定、保護レベルが低い。
• 主にChintや他のブランドを採用しています。
• メイントロリーは周波数制御されていません。
• メイントロリーには国内リミットスイッチを装備。
• 非プラグタイプなので接触安定性が悪く、保護等級も低いです。

作業条件に応じた天井クレーンの種類

• コンパクトで斬新な構造、低いクリアランス高さ、小さな全体寸法、広い作業範囲。
• 軽量でホイール圧力が小さく、工場のクレーンビームシステムの応力状態を効果的に改善し、主要な耐荷重部品の耐用年数をある程度延長します。
• 機械全体は周波数変換速度制御を採用しており、操作がスムーズで衝撃がなく、高負荷時には低速、軽負荷時には高速、省エネで環境に優しいです。
• モジュール設計、短い設計サイクル、高度な一般化、コンポーネントの使用率の向上。

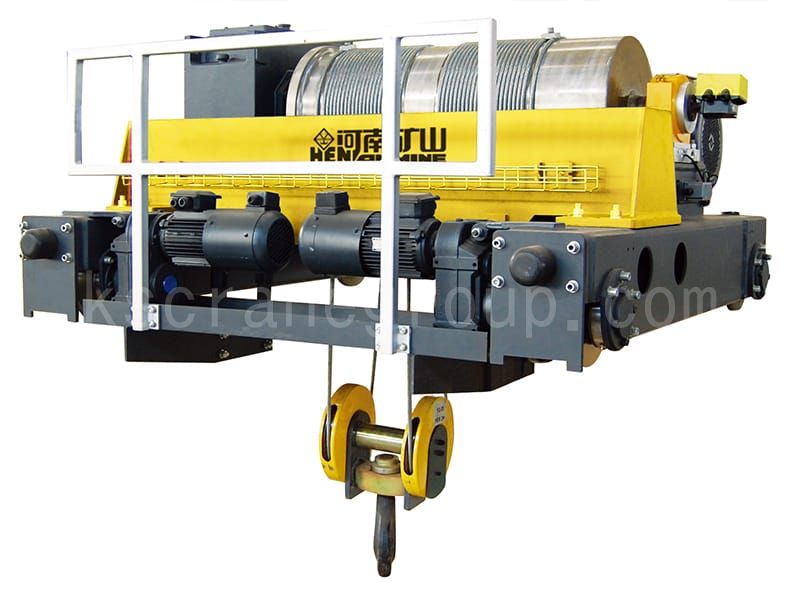

• 巻上台車は欧州式電動巻上ダブルガーダー台車を採用しています。

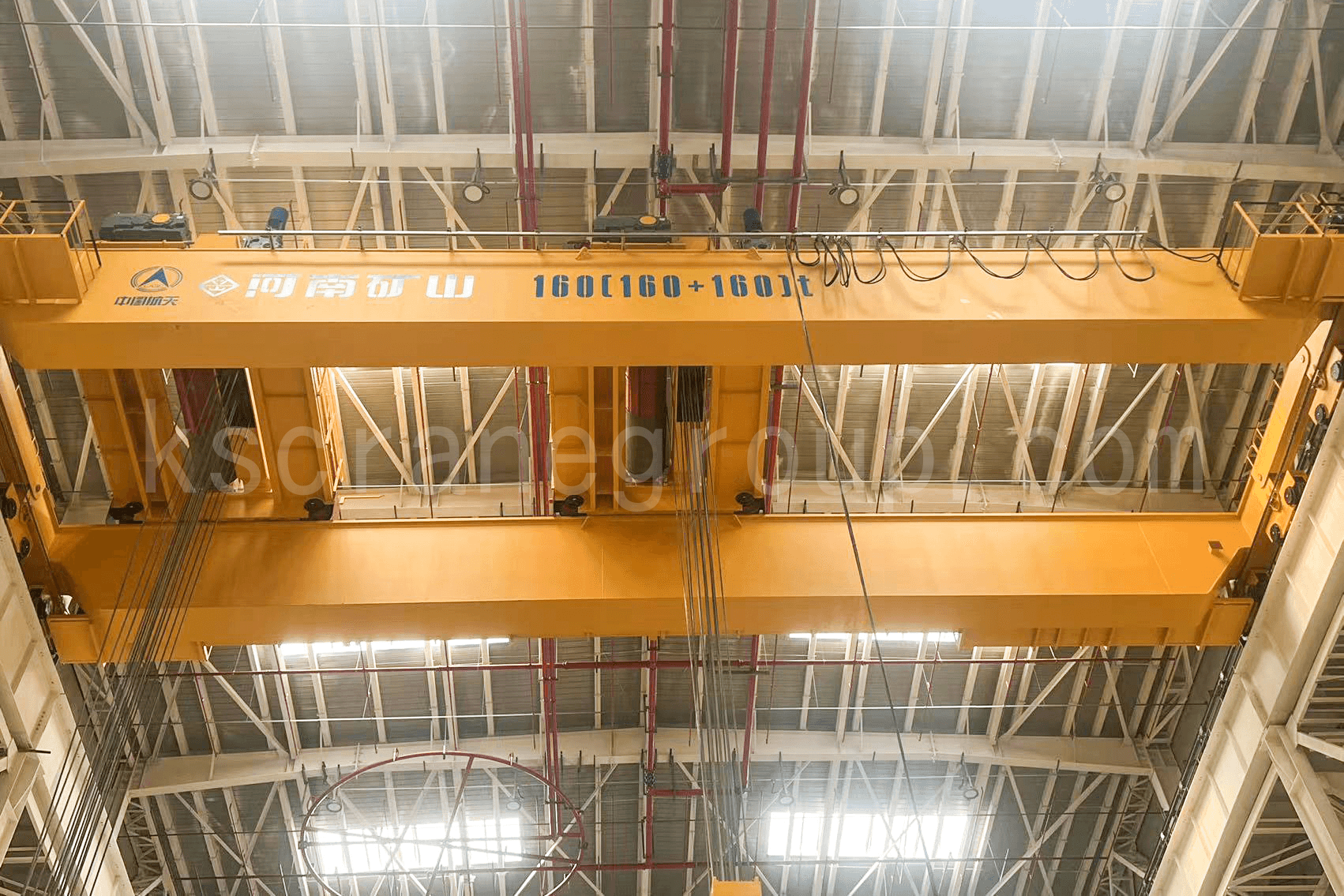

• 160t防爆型ホイスト台車2台、高耐久性ブリッジフレーム、3in1ドライブで構成されています。
• 2台の台車が同期して昇降し、同期昇降やワーク転倒作業を実現します。
• 新しいクレーン設計コンセプトと組み合わせ、GB 国家規格および FEM 欧州規格を満たすように設計および製造されています。
• 機械全体は、強化ギア減速機、周波数変換ドライブ、多重安全保護、合理化された構造、環境に優しい低エネルギー消費を採用しています。

• 軽量でメンテナンスフリーの設計。
• 減速機は全閉式を採用し、高い密閉性で油漏れや汚染を防ぎます。二重密封ブレーキにより、モーター伝動部の摩耗によって発生する汚染粒子の漏出を効果的に防止します。
• ホイールセット全体は完全密閉設計を採用しています。ステンレススチール製のホイールとその他の部品には、高度な防錆表面処理が施されており、金属材料の腐食や汚染を効果的に防止します。自己潤滑シールベアリングにより、潤滑油による汚染を防ぎます。
• 化学産業のリフティング、軍事リフティング、航空宇宙リフティング、電子機器リフティング、製薬、バイオテクノロジー、医療、研究室の分野における生産環境と品質の厳しい要件を満たしています。

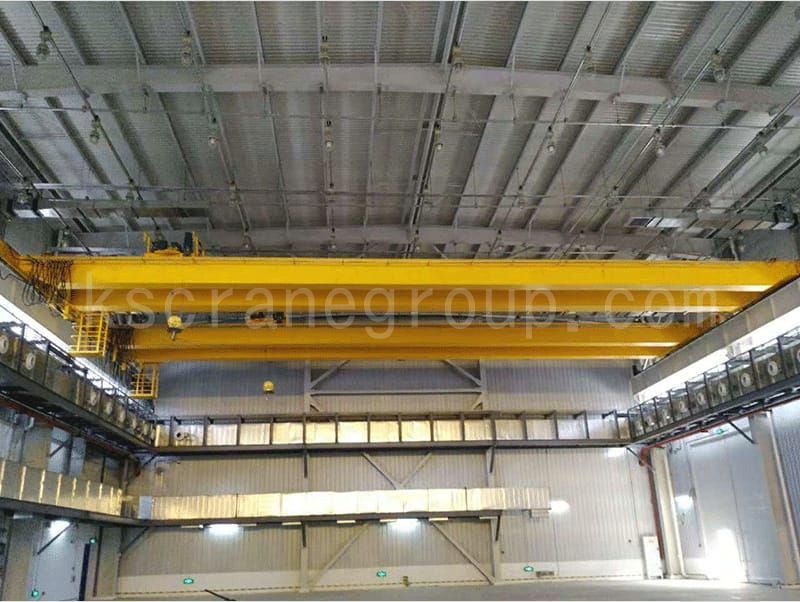

• このクレーンは、可燃性、爆発性、または有害ガスを含む環境での吊り上げおよびハンドリング作業に適しています。石油採掘、精製、天然ガス処理、化学原料タンクのハンドリング、製粉工場、セメント工場など、粉塵の多い環境で広く使用されています。
• 機械全体に防爆電気機器を採用しています。

KUANGSHAN CRANE ダブルビームオーバーヘッドクレーン事例

広山クレーンは、世界中で数多くのダブルガーダー天井クレーンプロジェクトを納入し、多様な業界のお客様から信頼を得てきました。サウジアラビアからタイ、ロシア、バーレーンに至るまで、当社のクレーンは、その高い性能、精密なエンジニアリング、そして信頼性の高い設置サービスで高く評価されています。それぞれの事例は、当社製品の品質と適応性だけでなく、厳しい環境下でもカスタマイズされたソリューションとタイムリーな納品を提供できる能力を実証しています。

サウジアラビアにおける欧州型ダブルガーダー天井クレーンの納入・設置が完了

当社製品を長年にわたり信頼していただいているお客様から、重要なプロジェクト向けに欧州製ダブルガーダークレーンの納入を依頼されました。設置作業の複雑さと現地の専門知識の不足を鑑み、お客様からは設置支援のご依頼をいただきました。当社は、高度なスキルを持つエンジニアチームを現場に派遣し、設置プロセス全体を通して実践的なサポートを提供しました。
当社の専門エンジニアリングチームは、お客様の現場スタッフと緊密に連携し、クレーンのスムーズで効率的な設置を確実なものとし、予定の工期内に完了させました。お客様は、当社のチームのプロ意識、専門知識、そしてクレーンの品質と性能に大変感銘を受けました。欧州製ダブルガーダー天井クレーンはすべての運用要件を満たし、お客様の施設に必要な強力な吊り上げ能力と精度を提供しました。

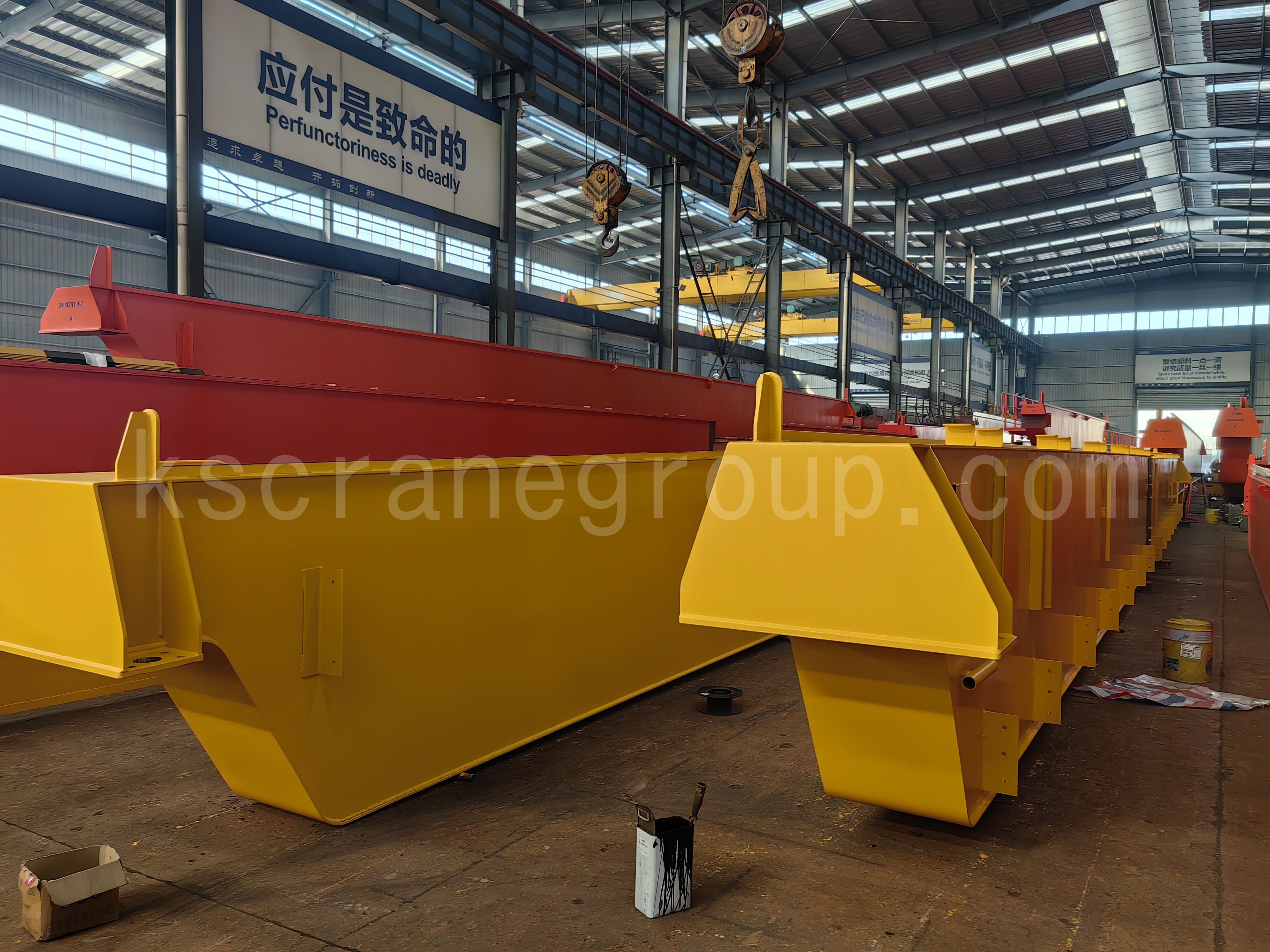

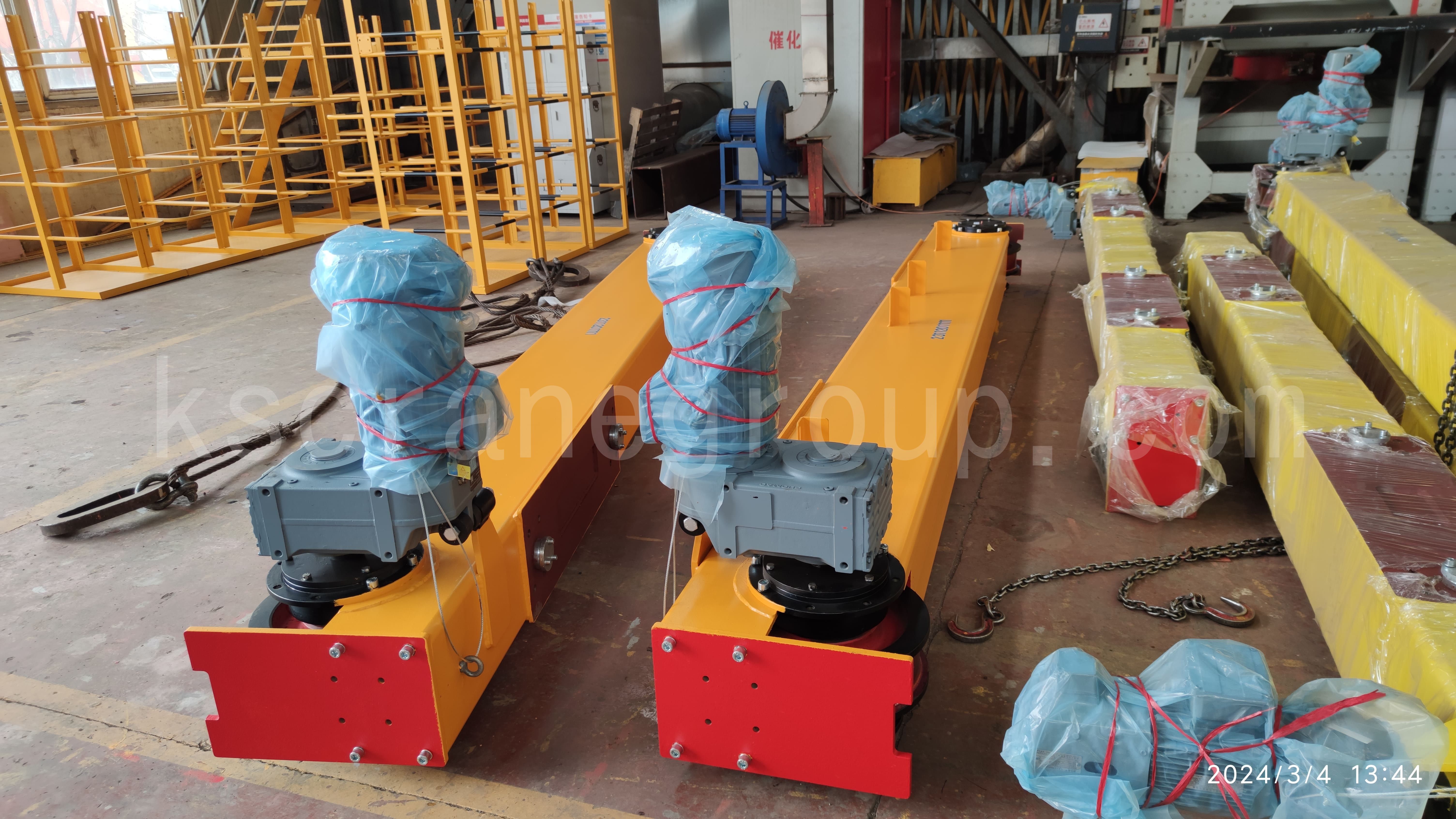

2 セット ダブル ガーダー EOT クレーン タイへの輸出

2023年、タイの重要な顧客が当社製品の性能と信頼性に感銘を受け、新規顧客に当社を推薦しました。6ヶ月にわたる協議、交渉、工場視察を経て、新規顧客は当社にダブルガーダークレーンを発注することを決定しました。
しかし、厳しい建設スケジュールのため、お客様はクレーンを至急必要としていました。Kuangshan Craneの献身的な作業員たちは、お客様のニーズを満たすことの重要性を認識し、残業を重ね、プロジェクトを予定通りに完了させました。当社の熟練したチームは、わずか35日間で、1基ではなく2基のダブルガーダー天井クレーンを製作することに成功しました。この成果は、当社の卓越性へのコミットメントと、厳しい条件下でも納品能力を発揮する能力を実証しています。

ダブルガーダーEOTクレーン

• 容量: 30/10t
• スパン: 22.5m
• 揚程：12.6m
• 主揚程: 3/0.3m/分
• 補助昇降速度: 0.7/7m/分
• 動作電圧: A4 380V/50HZ/3AC

2 セットのダブル ガーダー天井クレーン部品のロシアへの輸出

これは、ロシアのクレーン工場向けの非標準カスタマイズプロジェクトでした。これらの特殊クレーンはアルミニウム工場向けに設計されており、特定の環境要件を満たすために独自の改造が必要でした。最適なパフォーマンスを確保するため、エンコーダやPLCシステムなどの追加機能をクレーンに組み込みました。

ダブルガーダー天井クレーン

• 容量: 32/5t
• スパン: 20.6m
• 揚程：18/20m
• 勤務義務：A3

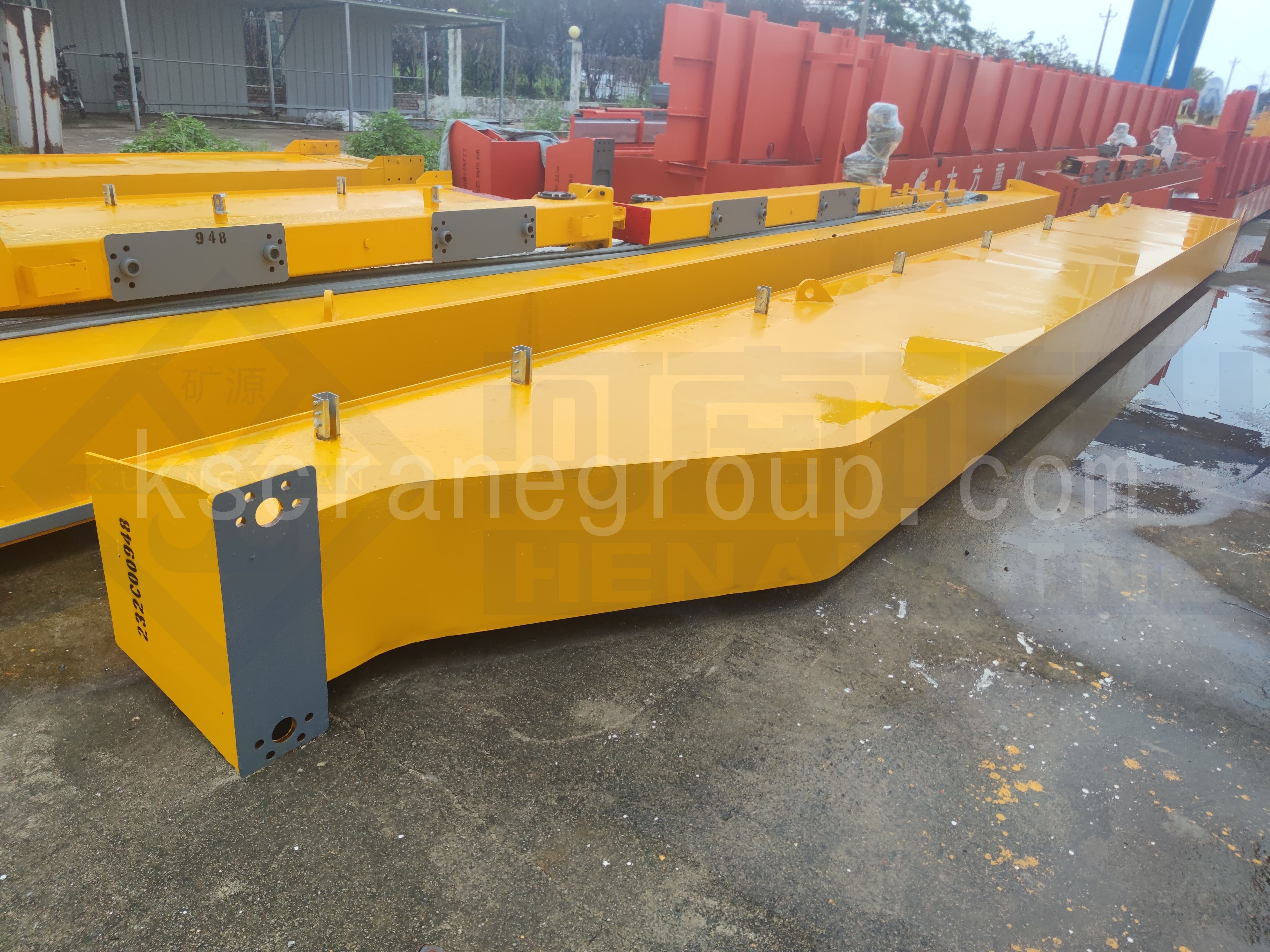

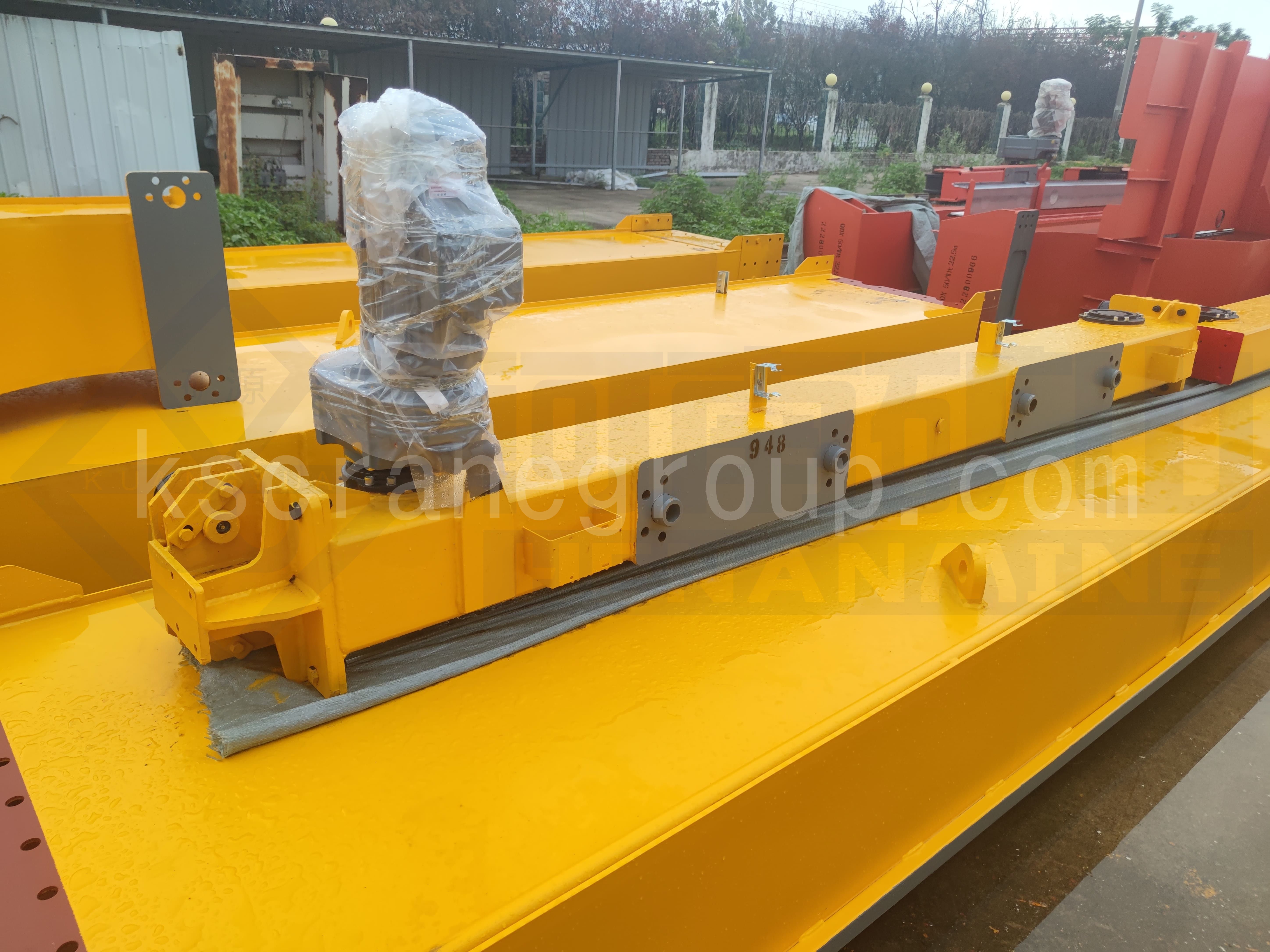

ホイスト工場からバーレーンの天井クレーン プロジェクトで協力したいとの打診がありました

お客様はドイツブランドのクレーンを運用するクレーン工場です。当社は、クレーンのメインビーム、エンドキャリッジ、そしてホイストに適合する電気制御システム一式を供給し、共同でこのクレーンの注文を完了しました。このケースでは、横行モーターの電圧が他のモーターと異なっていましたが、問題なく解決しました。このお客様は、2年以上お付き合いのある古い友人です。

NLH ヨーロッパ型ダブルガーダー天井クレーン

• トン数: 10トン
• スパン: 24.44m

欧州製ダブルガーダー天井クレーンと従来型モデルを比較すると、その違いは明らかです。軽量構造、高効率、低エネルギー消費、そしてメンテナンスの容易さです。信頼性、安全性、そして長期的なコスト削減を求める工場や産業にとって、FEM標準設計は最適な選択肢となっています。

ダブルガーダー天井クレーンのアップグレードまたは購入をご検討中の場合、欧州型クレーンをお選びいただくことは、よりスマートな技術と将来を見据えた性能への投資となります。お客様の作業環境に最適な吊り上げソリューションをご提供いたしますので、今すぐお問い合わせください。
