Suwnica bramowa wspornikowa: rozwiązanie inżynieryjne na ograniczenia przestrzenne

W kontekście technicznym suwnic bramowych wspornik nie jest jedynie opcjonalnym dodatkiem, lecz rozwiązaniem inżynieryjnym pozwalającym uniknąć konfliktów pomiędzy projektem konstrukcyjnym a ograniczeniami przestrzennymi.

Z punktu widzenia praktyki inżynierskiej, nie wszystkie suwnice bramowe wymagają konstrukcji wspornikowej. Podstawową przyczyną jest fakt, że różne scenariusze zastosowań narzucają zasadniczo różne wymagania przestrzenne:

• Zakres roboczy standardowej suwnicy bramowej jest z natury ograniczony do głównego rozpiętości między dwoma nogami.
• Gdy wszystkie operacje podnoszenia są w całości ograniczone do głównego przęsła, wspornik staje się nie tylko zbędny, ale może wprowadzić nadmiarowość konstrukcyjną.
• Konstrukcja wspornikowa zyskuje prawdziwe znaczenie inżynieryjne dopiero wtedy, gdy dominującym wyzwaniem stają się ograniczenia przestrzenne.

Potrzeba zastosowania suwnicy bramowej wspornikowej pojawia się zasadniczo wtedy, gdy konwencjonalne suwnice bramowe nie radzą sobie z ograniczeniami przestrzennymi. Dzieje się tak zazwyczaj, gdy: wymagany obszar roboczy wykracza poza główne przęsło lub stałe granice terenu – takie jak ściany, stałe urządzenia lub granice placu – uniemożliwiają dalszą rozbudowę torów.

Bazując na danych z badań branżowych i konsultacjach inżynierskich, takie wymagania występują najczęściej na budowach o stałych układach i rozproszonych strefach roboczych. W takich sytuacjach użytkownicy nie poszukują „mocniejszych” dźwigów, lecz rozwiązań konstrukcyjnych zdolnych do adaptacji do ograniczeń przestrzennych.

Główny wniosek: Wspornik nie jest ulepszeniem konfiguracji – to konstrukcyjna odpowiedź na problemy przestrzenne. Jego celem nie jest zwiększenie udźwigu ani prędkości roboczej, lecz wydłużenie konstrukcji poza główne przęsło, umożliwiając efektywne pokrycie obszarów roboczych o ograniczonej przestrzeni.

Czym jest suwnica bramowa?

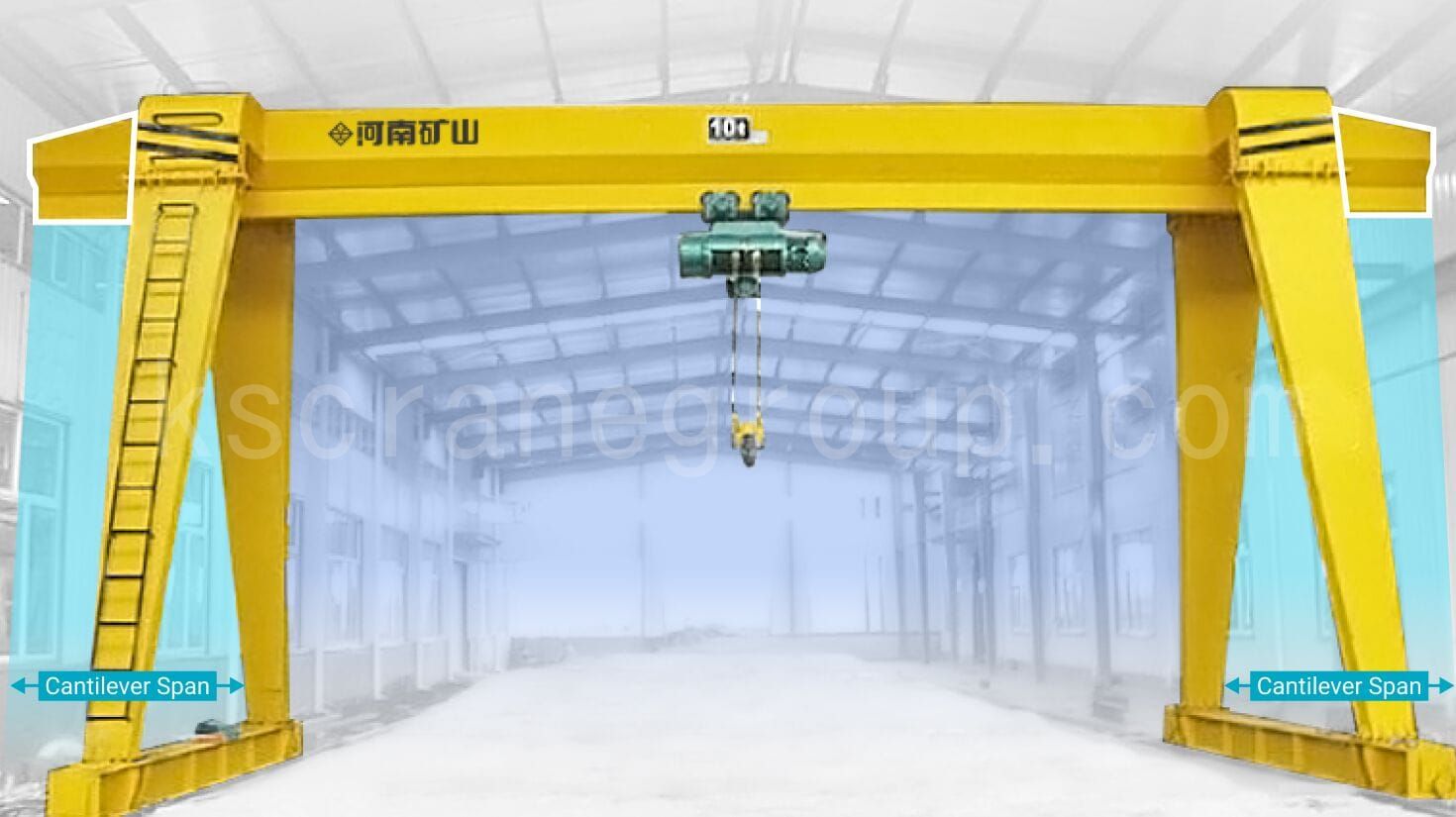

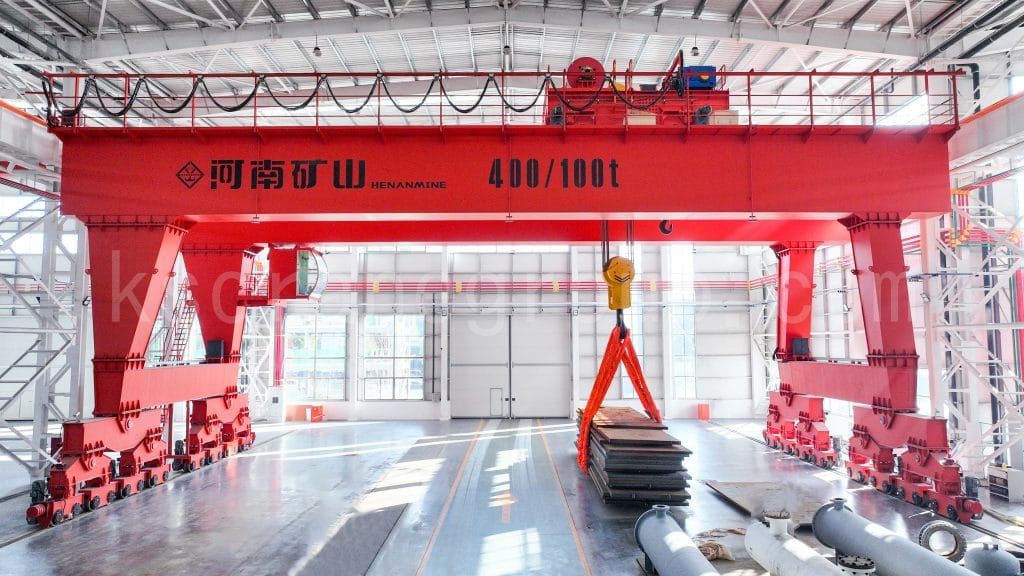

Suwnica bramowa wspornikowa to suwnica w którym główna belka wystaje poza jedną lub obie nogi, tworząc sekcję wspornikową, dzięki której zakres roboczy przekracza główną rozpiętość.

Podstawową logiką projektu jest rozszerzenie przestrzeni roboczej, a nie zwiększenie ładowności.

Konstrukcyjnie, „wspornik” oznacza, że dźwigar główny musi wytrzymać dodatkowe siły nawisowe. Ponieważ sekcja wspornikowa nie posiada podparcia nóg, wszystkie obciążenia przyłożone na końcu wspornika są przekształcane w momenty zginające i siły skręcające działające na dźwigar główny. Wymaga to wyższych standardów w zakresie doboru materiałów i projektowania przekrojów poprzecznych, aby zapewnić wystarczającą wytrzymałość na zginanie.

Oprócz standardowych podzespołów suwnicy bramowej — dźwigara głównego, nóg, mechanizmu jezdnego i układu podnoszącego — suwnica bramowa wspornikowa musi być również wyposażona w dodatkowe elementy bezpieczeństwa na końcu wspornika, takie jak wyłączniki krańcowe i zderzaki, aby zapewnić stabilność podczas operacji wiszących.

Kluczowe różnice w stosunku do standardowych suwnic bramowych

Mimo że oba systemy pełnią tę samą funkcję, ich logika strukturalna różni się zasadniczo.

Trzy typy konstrukcyjne suwnic bramowych wspornikowych

Różnice konstrukcyjne między suwnicami bramowymi wspornikowymi wynikają z warunków brzegowych terenu i wymagań dotyczących zakresu roboczego. Wybór powinien koncentrować się na zgodności konstrukcyjnej z terenem, a nie na funkcjonalności „wszystko w jednym”.

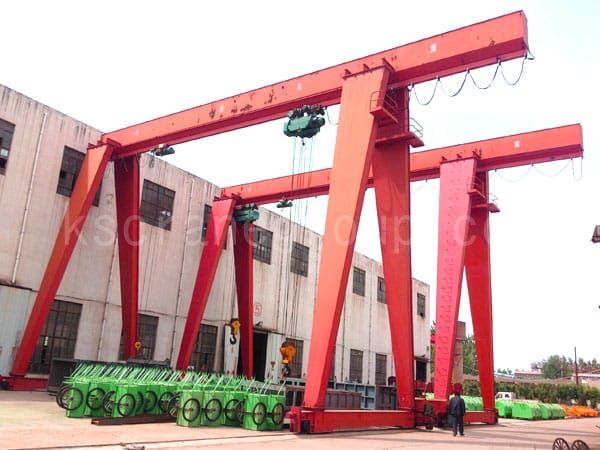

1. Pojedynczy wspornik: Zaprojektowany do operacji krawędziowych

Suwnica bramowa jednowspornikowa wydłuża dźwigar główny tylko z jednej strony, podczas gdy druga strona pozostaje konwencjonalną konstrukcją. Ta konstrukcja precyzyjnie rozwiązuje problemy związane z ograniczeniami granicznymi jednej strony, takimi jak warsztaty z jedną ścianą boczną lub podwórza przylegające do dróg lub stałych obiektów.

Charakterystyka strukturalna:

• Wspornik po jednej stronie dźwigara głównego
• Konwencjonalna konstrukcja po przeciwnej stronie

Logika aplikacji:

• Operacje skoncentrowane po jednej stronie głównego przęsła
• Wyczyść ograniczenia brzegowe jednostronne

Typowe ryzyko:

• Potencjalne martwe strefy w operacjach dwustronnych lub rozproszonych

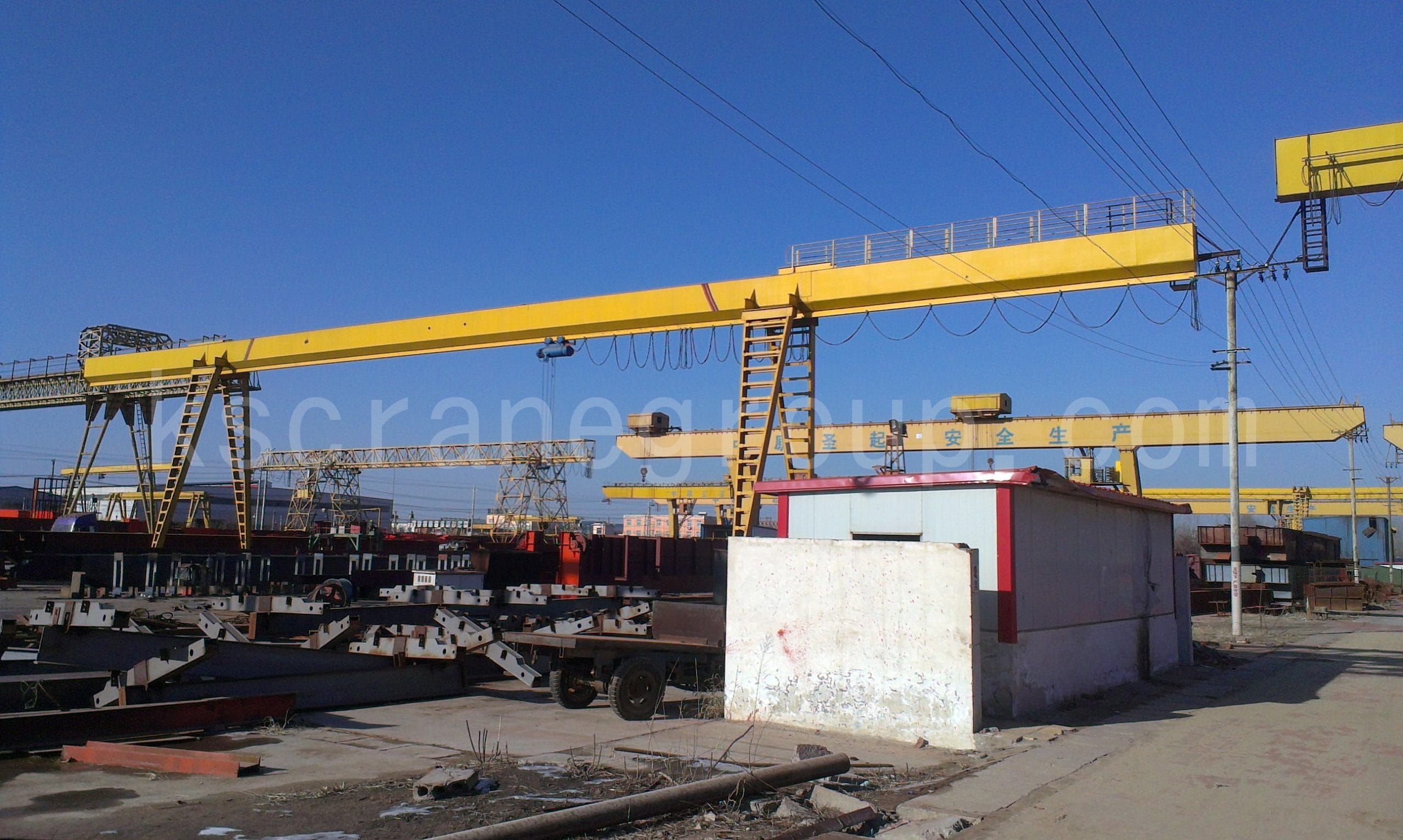

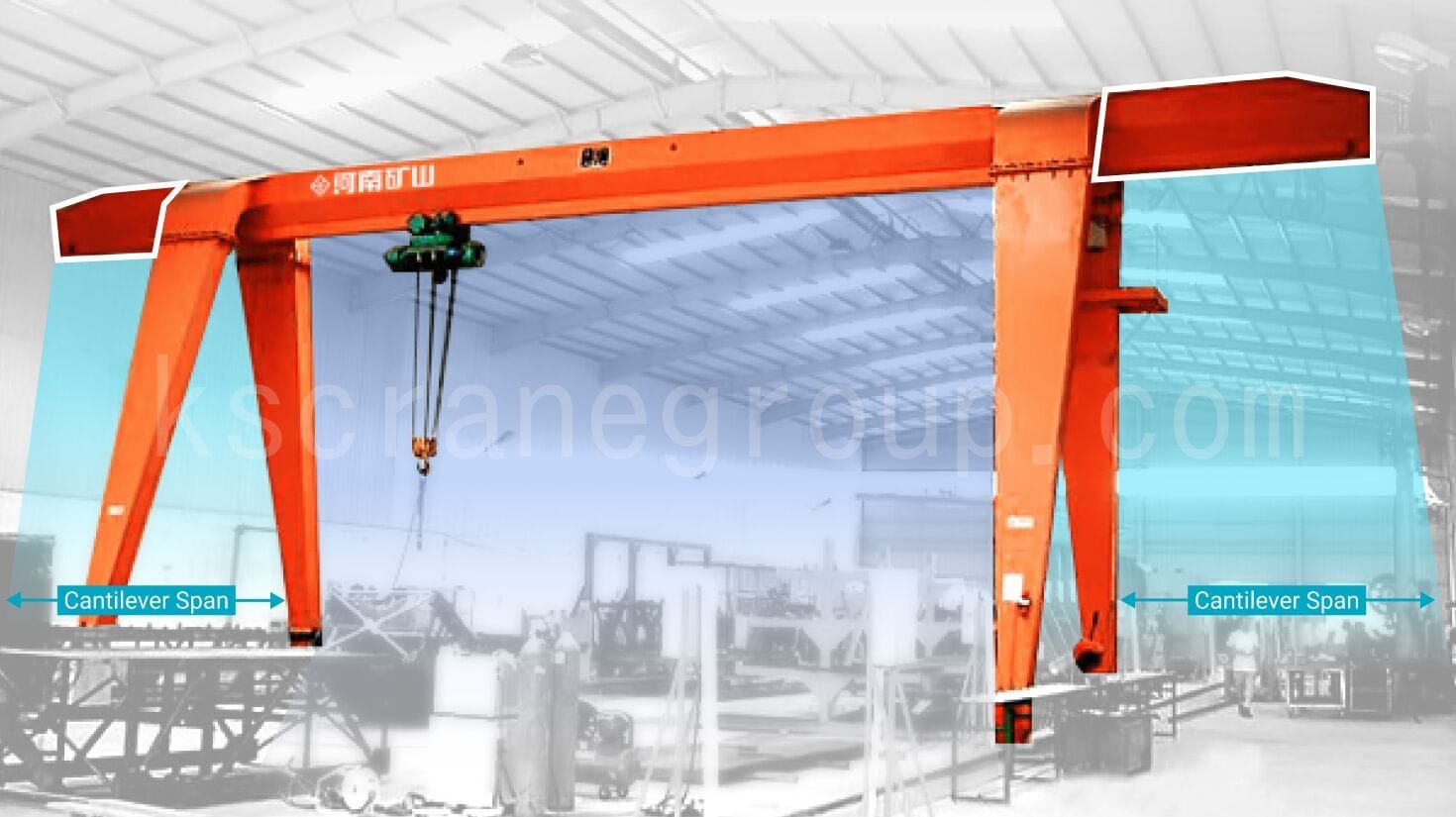

2. Podwójny wspornik: zorientowany na zasięg, a nie na wydajność

Suwnica bramowa dwuwysięgnikowa posiada wysięgniki na obu końcach głównej belki, co umożliwia pokrycie obszaru wykraczającego poza obie strony głównego przęsła.

Należy zauważyć, że wartość suwnicy dwuwspornikowej polega na zwiększonym zasięgu, a nie na poprawie wydajności. Prędkość robocza i prędkość podnoszenia są zasadniczo podobne do prędkości suwnic jednowspornikowych lub standardowych. W niektórych przypadkach zwiększona złożoność konstrukcyjna może nawet nieznacznie obniżyć wydajność operacyjną.

Charakterystyka strukturalna:

• Wsporniki na obu końcach dźwigara głównego
• Pokrycie po obu stronach głównego przęsła

Kluczowe zrozumienie:

• Podwójny wspornik ≠ wyższa wydajność
• Wartość tkwi w zasięgu, a nie w szybkości czy pojemności

Scenariusze zastosowania:

• Operacje krawędziowe wymagane po obu stronach
• Szyn nie można przedłużać w żadnym kierunku
• Duże otwarte place i operacje wielostrefowe

3. Wspornik dostosowany do indywidualnych potrzeb: oparty na warunkach inżynieryjnych

Suwnice bramowe wspornikowe na zamówienie to nie modele standardowe, lecz projekty dostosowane do konkretnych warunków środowiskowych. Typowe warianty obejmują konfiguracje przeciwwybuchowe, niskotemperaturowe i mobilne.

Podstawowa logika jest taka, że „środowisko definiuje strukturę”, a nie odwrotnie.

• Suwnice bramowe wspornikowe przeciwwybuchowe są stosowane w środowiskach chemicznych i petrochemicznych, w których występują media łatwopalne lub wybuchowe. Konstrukcje muszą spełniać wymagania dotyczące ochrony przeciwwybuchowej i obejmować silniki przeciwwybuchowe, uszczelnione podzespoły elektryczne oraz elementy antystatyczne, aby zapobiec ryzyku zapłonu.
• Suwnice wspornikowe niskotemperaturowe są przeznaczone do magazynów chłodniczych lub do pracy na zewnątrz w zimnych regionach. Wykorzystują stal odporną na niskie temperatury, środki smarne zapobiegające zamarzaniu oraz izolowane układy elektryczne zapobiegające kruchości i awariom podzespołów.

Od zrozumienia konstrukcji do właściwego wyboru: pięcioetapowa logika inżynierska

Wybór suwnicy bramowej wspornikowej to w zasadzie decyzja inżynierska, a nie prosta decyzja zakupowa. Wymaga ona systematycznej oceny charakterystyki konstrukcyjnej, warunków na miejscu budowy i wymagań operacyjnych.

Krok 1: Prawidłowe zdefiniowanie „obciążenia”

Obciążenie ≠ podniesiony ciężar.

Prawidłowa ocena obciążenia obejmuje:

• Waga materiału
• Masa urządzeń podnoszących i olinowania
• Obciążenia dynamiczne (uderzenie, bezwładność)

Na przykład podniesienie 10 ton materiału za pomocą podnośnika o udźwigu 1 tony i współczynnika obciążenia dynamicznego wynoszącego 1,1 daje w rezultacie obciążenie rzeczywiste wynoszące: (10 + 1) × 1,1 = 12,1 tony.

Tylko dokładne obliczenie całkowitego obciążenia gwarantuje bezpieczeństwo konstrukcji.

Krok 2: Ocena warunków na miejscu

Wartość wspornika polega na przełożeniu projektu konstrukcyjnego na możliwość adaptacji przestrzennej, co w głównej mierze rozwiązuje trzy problemy:

1. Pokrycie obszarów poza głównym przęsłem
Na otwartych placach lub obrzeżach warsztatów materiały często wystają poza główne przęsło. Wsporniki umożliwiają pokrycie bez konieczności modyfikacji szyn lub dodawania sprzętu.

2. Eliminacja martwych stref w pobliżu ścian, urządzeń lub granic
Wsporniki wydłużają zakres działania poza nogi, umożliwiając podnoszenie blisko granicy i maksymalizując wykorzystanie przestrzeni.

3. Istniejące miejsca, w których rozbudowa linii kolejowej jest niemożliwa
W przypadku projektów modernizacyjnych wsporniki zapewniają najbardziej opłacalną rozbudowę bez konieczności przebudowy.

Wszystkie te rozwiązania koncentrują się na dostosowaniu przestrzennym, czyniąc warunki lokalizacji podstawowym kryterium wyboru.

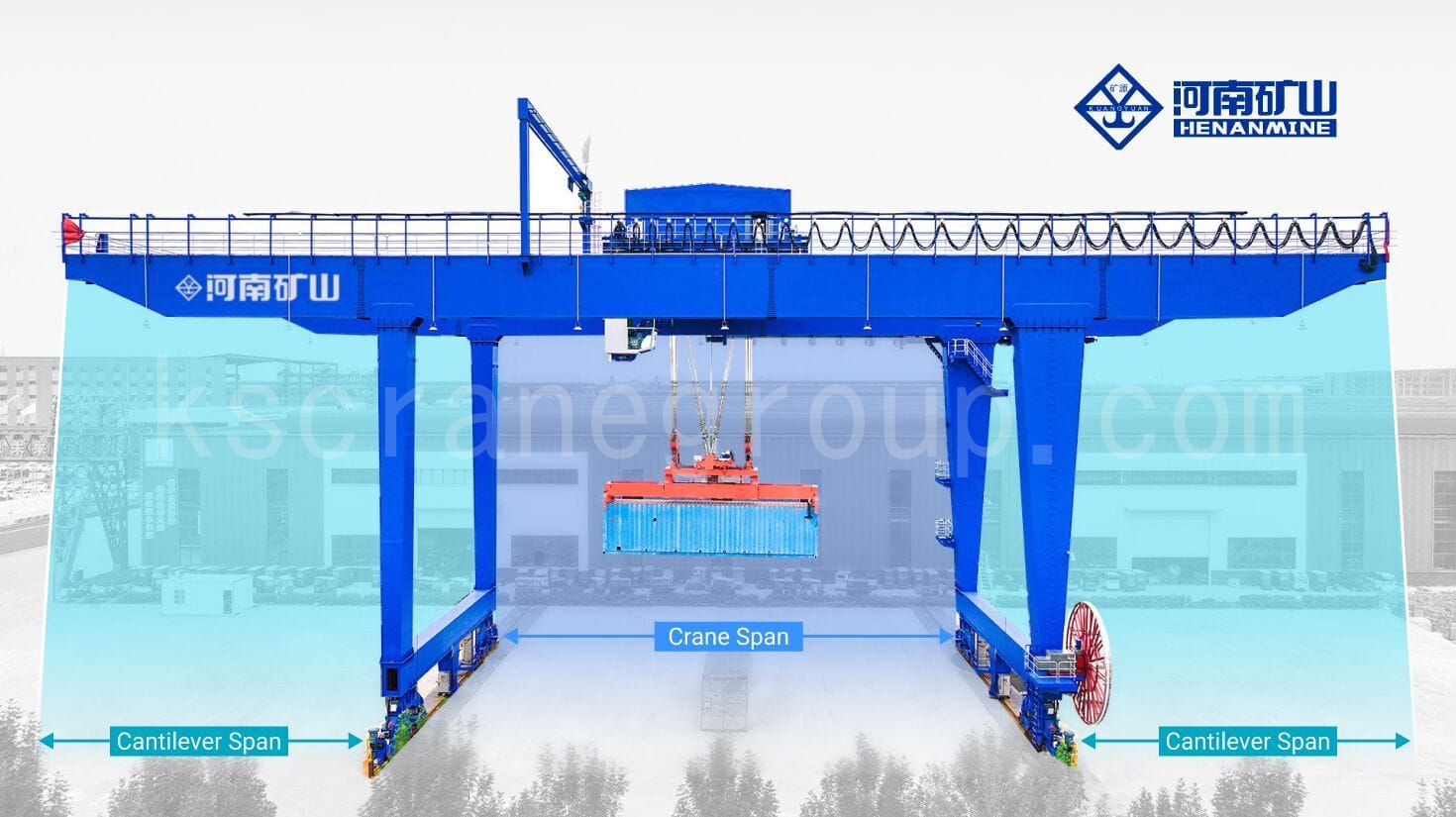

Krok 3: Określ promień działania

Promień działania to odległość od najdalszego punktu podnoszenia do osi szyny:

• Promień roboczy ≤ połowa głównego przęsła → wspornik nie jest wymagany
• Promień roboczy ＞ połowa głównego przęsła → wymagany wspornik

Długość wspornika musi obejmować najdalszy punkt z zachowaniem odpowiedniego odstępu bezpieczeństwa.

Krok 4: Ocena nośności gruntu i obciążenia wiatrem

Konstrukcje wspornikowe zmieniają rozkład obciążenia kół, zwiększając nacisk po jednej stronie:

• Nośność podłoża powinna wynosić ≥ 2,5 MPa, w przeciwnym razie wymagane jest zbrojenie betonu.
• W przypadku zastosowań zewnętrznych należy uwzględnić obciążenie wiatrem. Większe obszary nawietrzne wymagają zastosowania zabezpieczeń przeciwwiatrowych, takich jak zaciski szynowe i systemy kotwiące, aby zapobiec poślizgowi lub przewróceniu.

Krok 5: Wymagania dotyczące ochrony środowiska i zgodności

Warunki środowiskowe (ochrona przed wybuchem, niska temperatura itp.) muszą być jasno określone z góry. Projekt musi być zgodny z odpowiednimi normami, w tym:

• Chiny: GB/T 14406-2019
• Odniesienie międzynarodowe: ASME B30.22, OSHA

Zastosowanie konstrukcji wspornikowych w różnych branżach

Zależność od konstrukcji wspornikowych różni się w zależności od branży. W niektórych scenariuszach są one niezbędne, podczas gdy w innych pozostają opcjonalną optymalizacją.

Składy materiałowe (stal, rury, profile): Wsporniki są często niezbędne ze względu na liniowe rozmieszczenie materiałów i częste operacje na krawędziach.

Place budowy metra: Wsporniki są zazwyczaj konieczne ze względu na wąskie przestrzenie i stałe granice wokół wykopów.

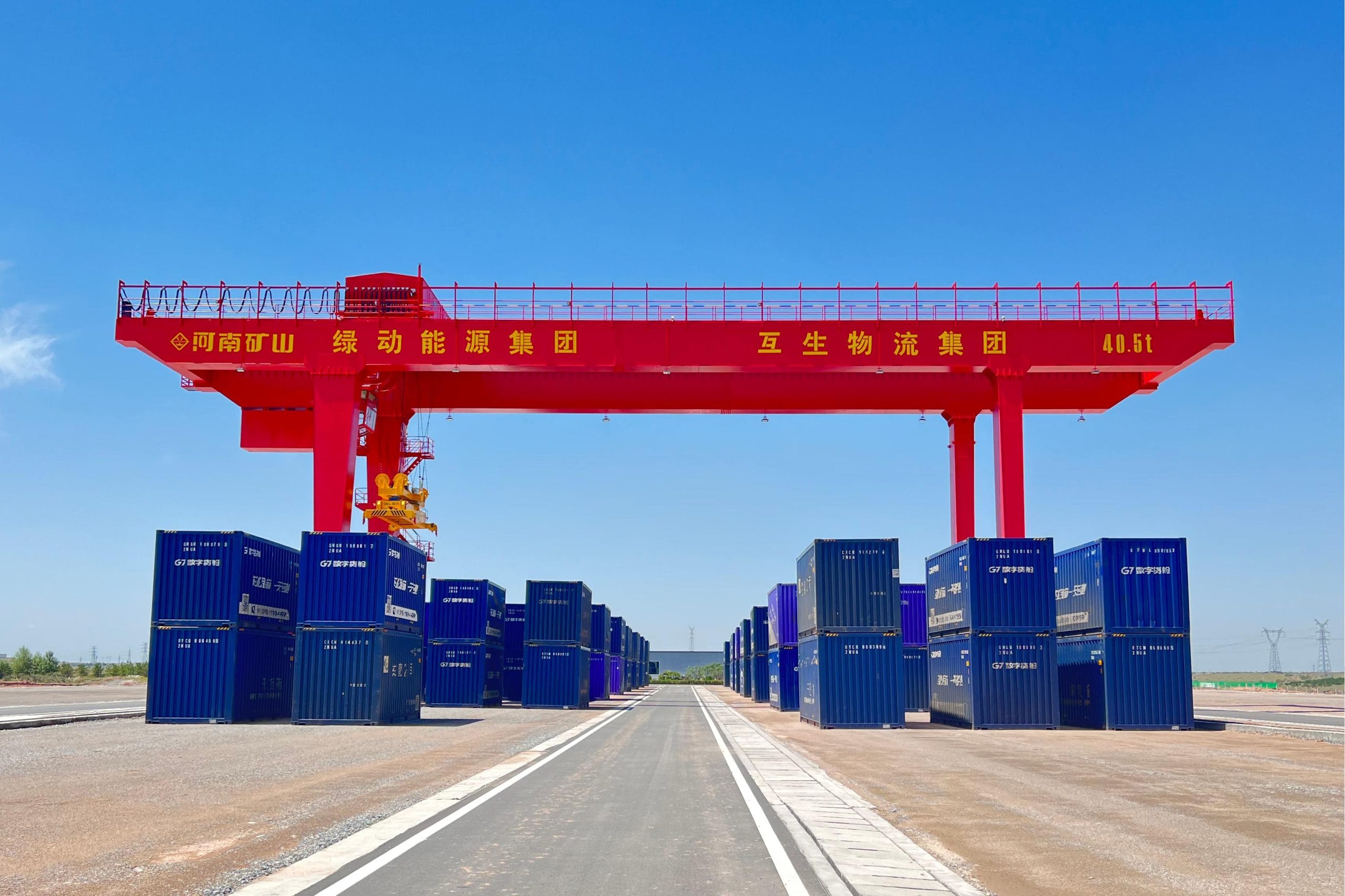

Portowe place kontenerowe: Chociaż układy są znormalizowane, często wystarczają standardowe rozpiętości; wsporniki stosuje się selektywnie w zależności od konfiguracji placu.

Wnioski: Kiedy suwnica bramowa wspornikowa jest właściwym rozwiązaniem?

Jeśli Twoje problemy operacyjne wynikają z ograniczeń przestrzennych, a nie niewystarczającego udźwigu, wówczas właściwym rozwiązaniem konstrukcyjnym jest suwnica bramowa wspornikowa.

Zasada jest jasna: wsporniki rozwiązują problemy związane z przestrzenią, a nie ograniczają wydajność.

Skuteczne zastosowanie wymaga porzucenia błędnego przekonania, że „bardziej złożone konstrukcje są zawsze lepsze”. Zamiast tego, sukces polega na precyzyjnym określeniu, czy sedno problemu jest przestrzenne, czy związane z wydajnością, a następnie doborze konstrukcji, która idealnie pasuje do miejsca, operacji i wymagań inżynieryjnych – to fundamentalna zasada leżąca u podstaw prawidłowego wykorzystania technologii suwnic bramowych wspornikowych.
