卷材抓斗/卷材起重钳

运输和翻转捆扎的金属带卷或类似形状的负载。

通过吊架、起重机吊钩悬挂装置、连接点或绳索滑轮连接至起重机

卧式卷材抓斗

电动卧式卷料抓斗

电动卧式卷料抓斗

翻转夹

电动翻转夹钳

单侧垂直卷夹

双面垂直卷夹

双垂直卷轴夹

自动立式卷材钳

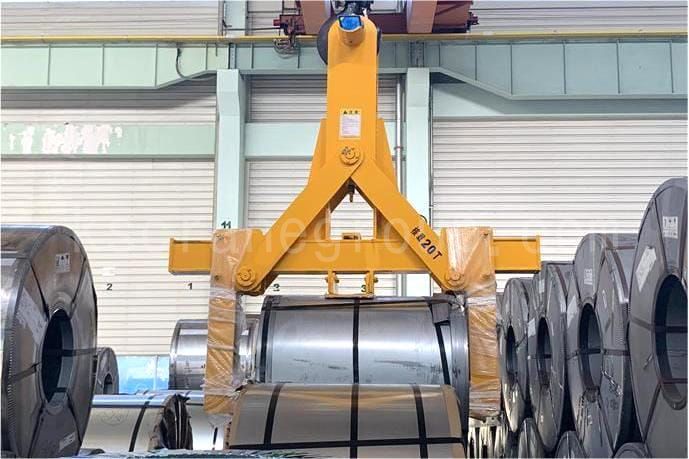

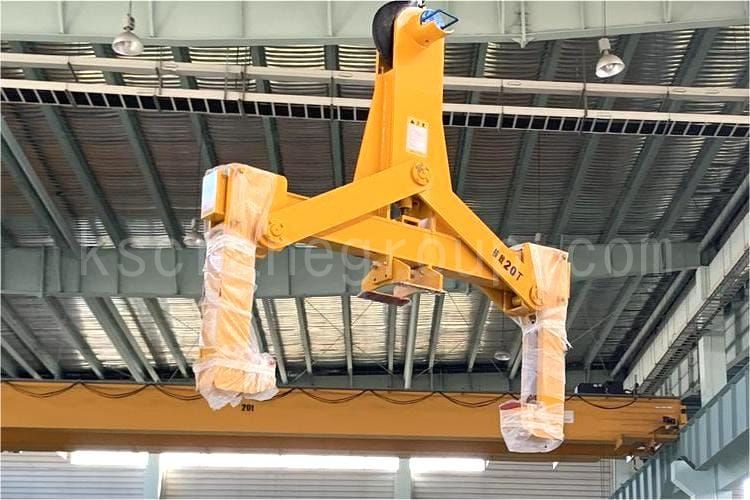

卧式卷材抓斗

机械式水平卷筒夹可满足大型钢厂、港口、码头等单位吊运大量水平卷材的需要

材质：低碳合金钢

可定制

广泛应用于钢厂、工业、物流、冶金、建筑、造船、桥梁工程等行业。

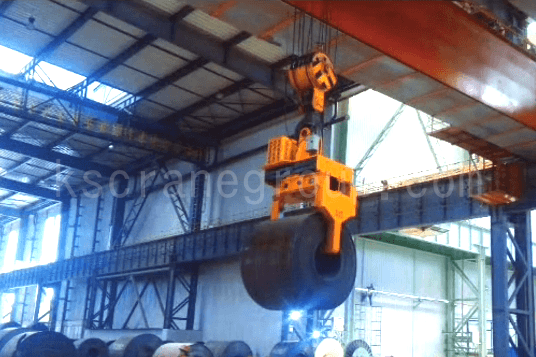

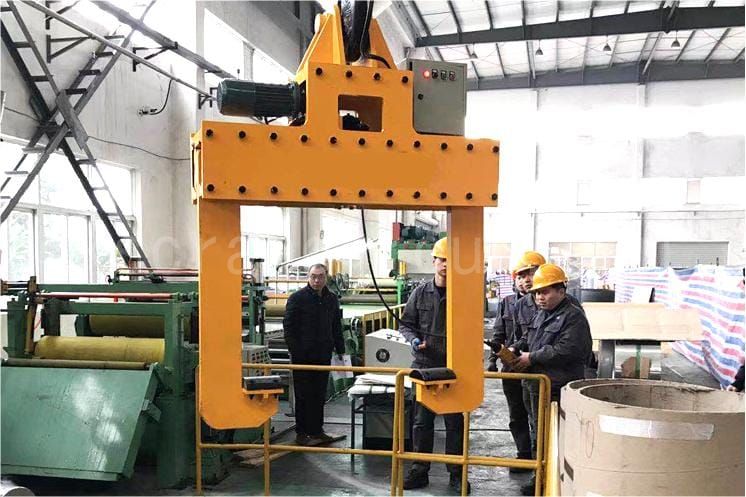

电动卧式线圈抓斗（三螺杆驱动）

电动卧卷钳是一种专门用于吊运卧式钢卷的起重工具，该钳为三丝杠传动，具有结构紧凑、动作平稳、操作简单等优点，是一种较为先进的起重工具。

优势。

• 主体采用低碳钢板，由经验丰富的技术人员激光切割、焊接、组装，表面喷塑。

• 变压器采用嵌入式设计，设计优化，安全可靠。

• 尺寸采用CNC切割，尺寸精确，密度高。

• 成品经过多层防锈处理，做工精细，品质保证。

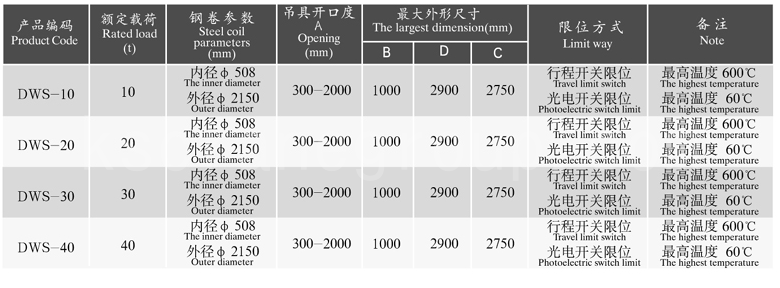

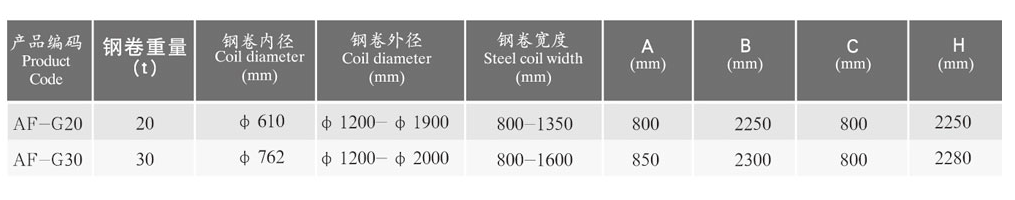

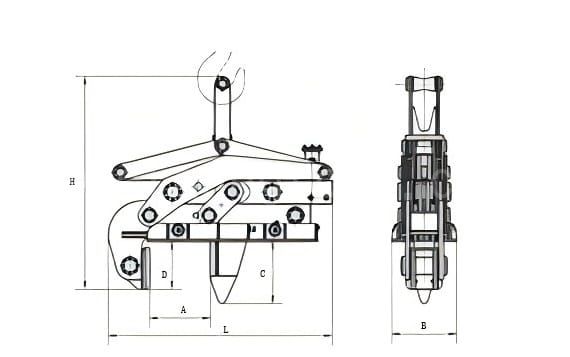

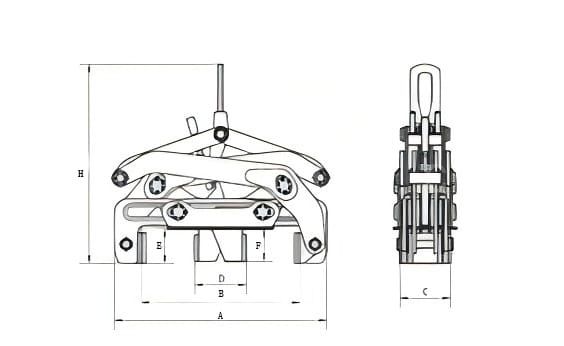

外形及安装尺寸见下表，可根据用户要求设计。

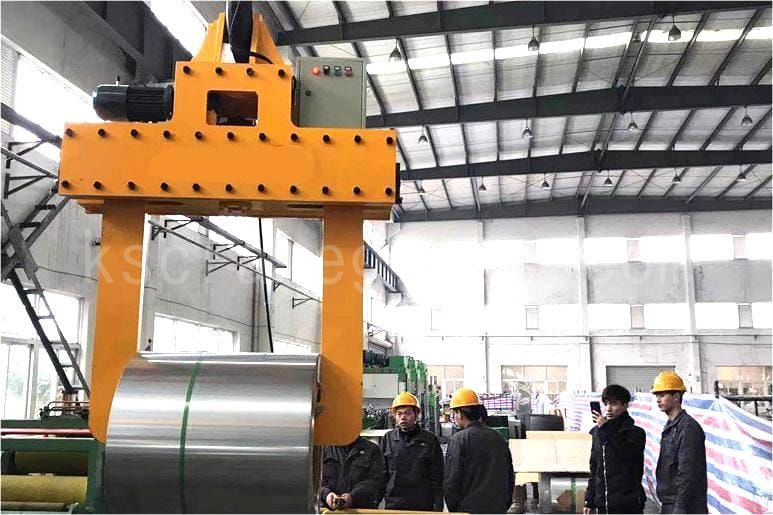

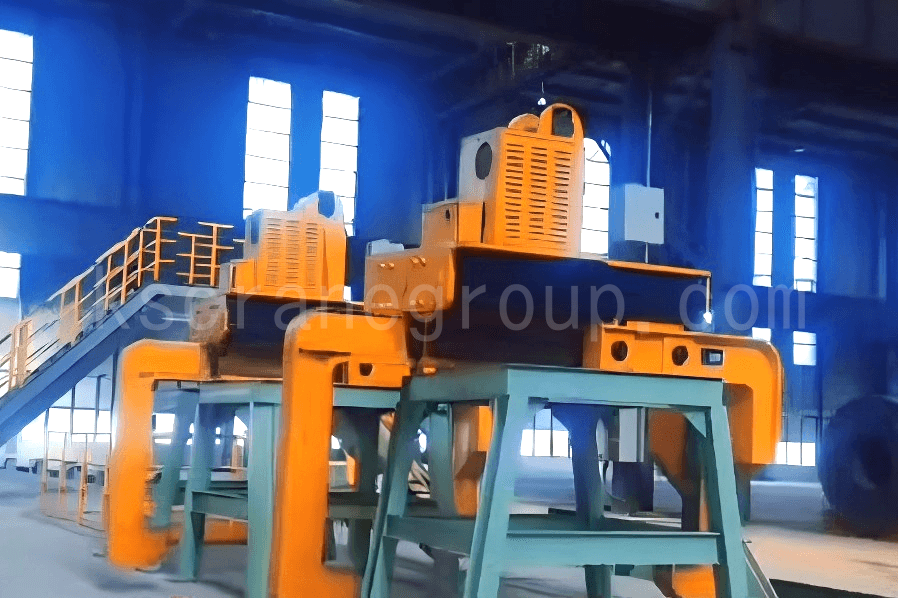

电动钢卷夹持器（齿条和小齿轮传动）

电动卧卷钳是一种专门用于吊运卧式钢卷的吊具，广泛应用于钢厂、码头、仓库等钢卷存放场合，该类吊具由于钳口在张开、闭合过程中高度方向尺寸不变的特点，特别适用于当起重机起升高度空间受限，起重机必须配备电缆卷筒时。

特点

• 该钳由吊耳、钳腿、钳腿驱动系统、电气及电气控制系统、电缆卷筒等部分组成

• 夹紧钢卷后自动张开约20mm，确保操作时不伤到钢卷。

• 夹具内外行程采用定块定位，性能可靠，维修率低。

• 该夹具可配备高度定心功能、侧板带聚氨酯保护等功能。

• 夹钳内含多种传感器，具有防过夹、承重防张开误操作保护功能。

• PLC控制，配有吊具工作状态警示灯。

• 材质：低碳合金钢

• 广泛应用于工业、物流、冶金、建筑、船舶、桥梁工程等行业。

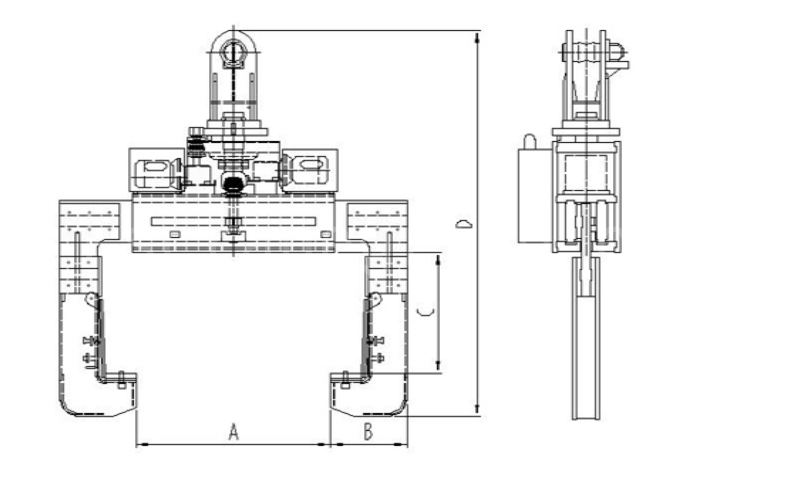

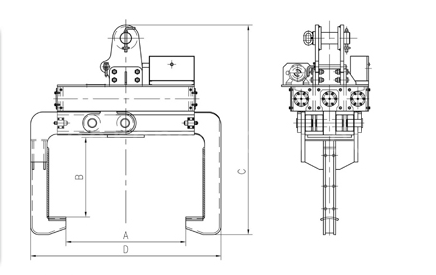

外形及安装尺寸见下表，可根据用户要求设计。

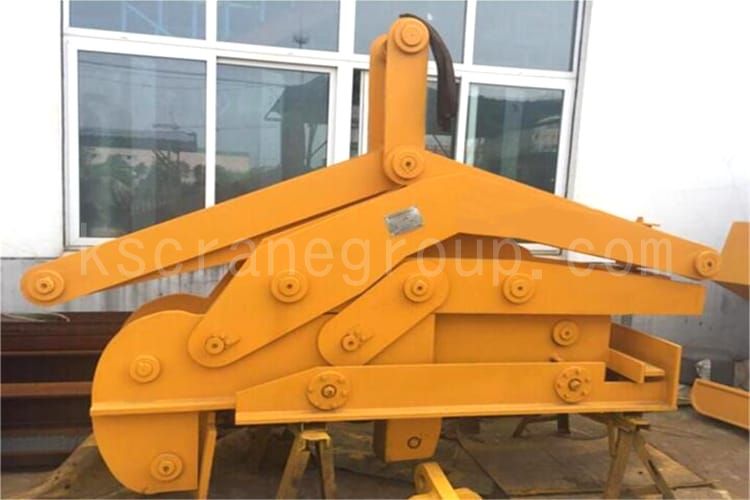

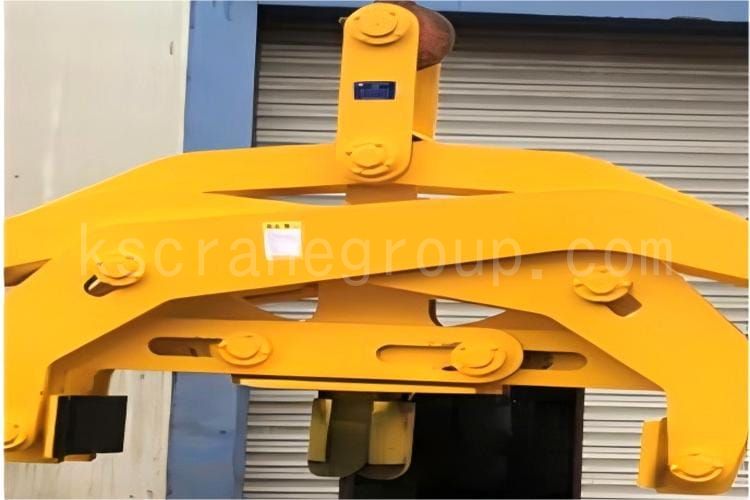

翻转夹

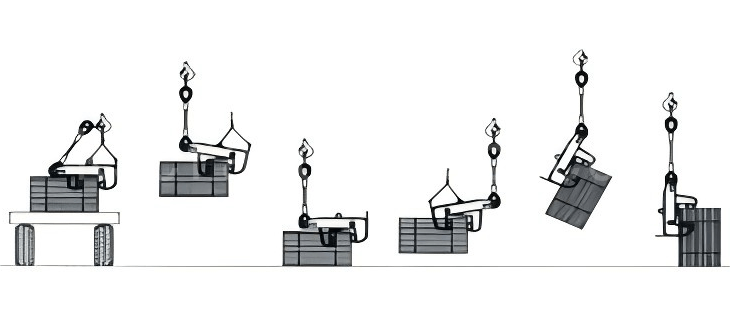

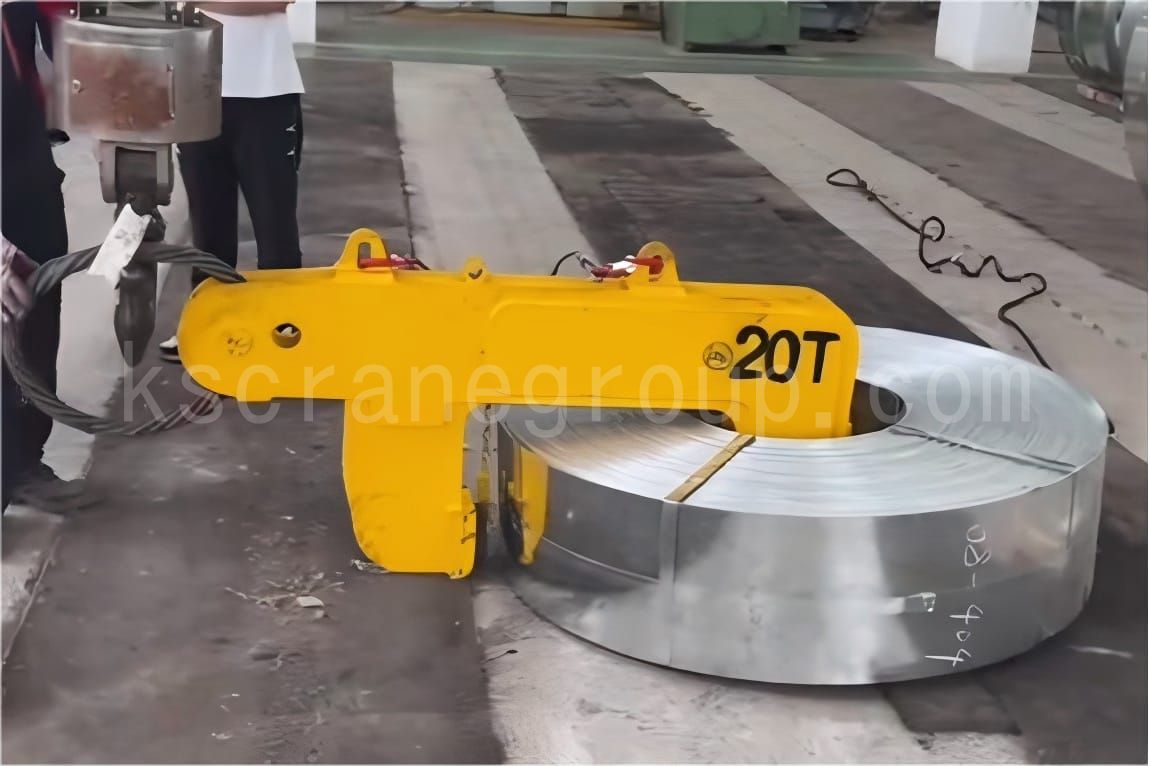

翻转夹具通过机械剪刀的原理，将垂直放置的钢卷放在抓取器的一侧，完成钢卷的装卸，当改变重力的起始点时，既可使钢卷从垂直翻转到水平，又可使钢卷从水平翻转到垂直。这种夹具既经济又实用。

特点

• 起重量：15-40T

• 材质：低碳合金钢

• 广泛应用于工业、物流、冶金、建筑、船舶、桥梁工程等行业。

• 主要用于吊运立辊，吊运过程无需外力（依靠自身重力夹紧），安全可靠。根据吊运频率和吊运要求选择合适的型号。

• 吊运垂直卷材时，夹具的内外两对夹紧腿分别移动，工作时分别夹紧直径方向的两个壁厚。

• 工作时，夹具与钢卷之间不发生滑动，操作时不会伤到钢卷。

• 吊具成本低

• 操作所需空间较小，对钢卷堆放间距、或吊运顺序的限制不明显。

• 但需要地面人员配合，作业效率低

• 操作时确保钳钩勾到底部，对于不同宽度的钢卷需要调整位置

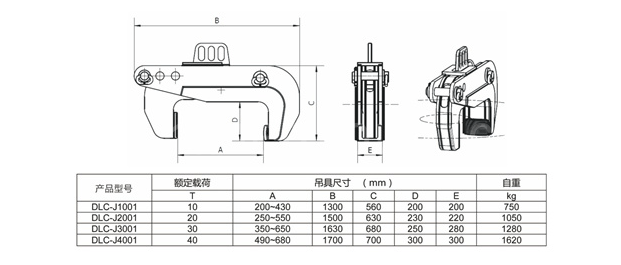

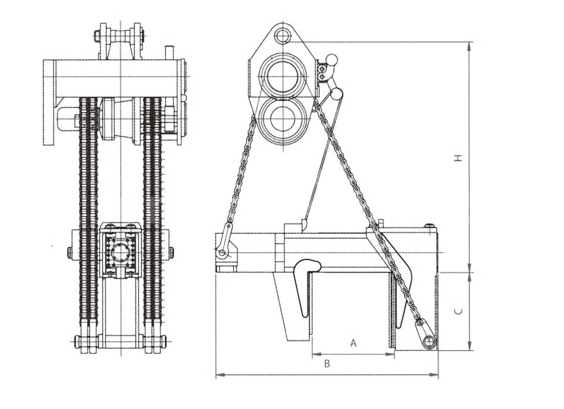

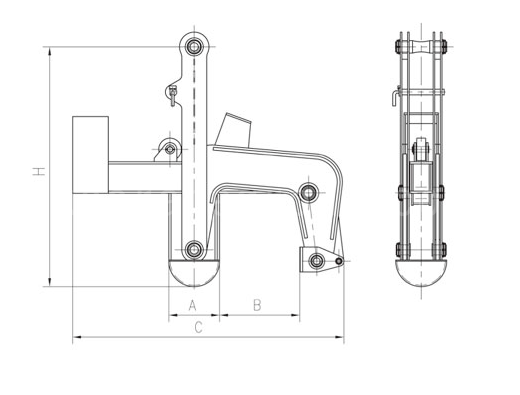

外形及安装尺寸见下表，可根据用户要求设计。

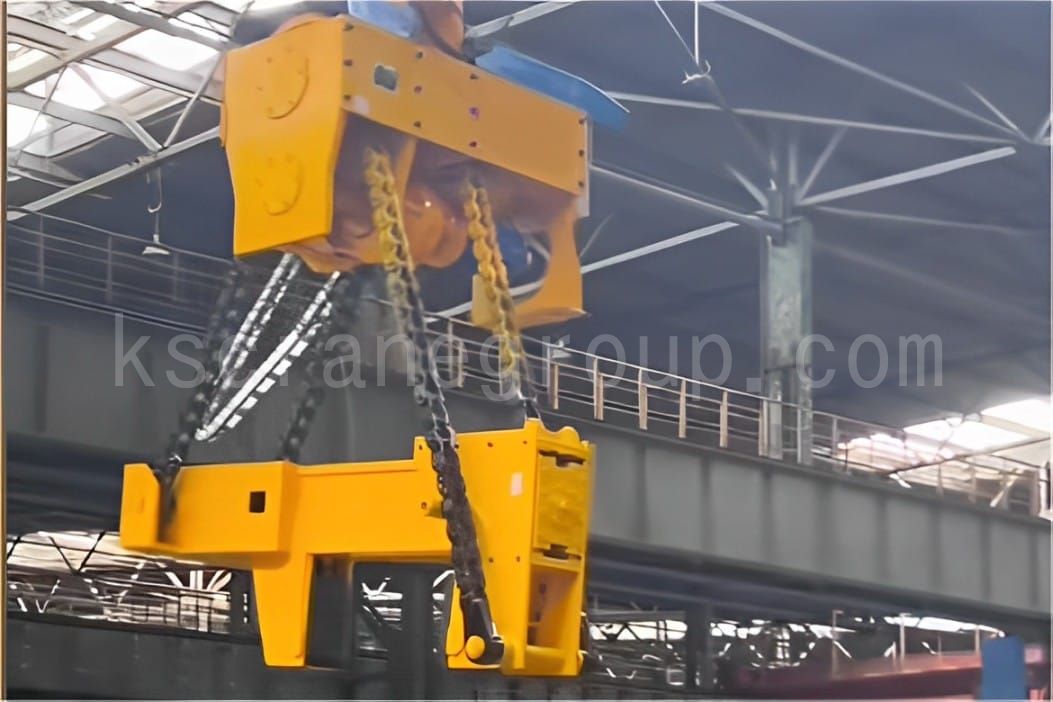

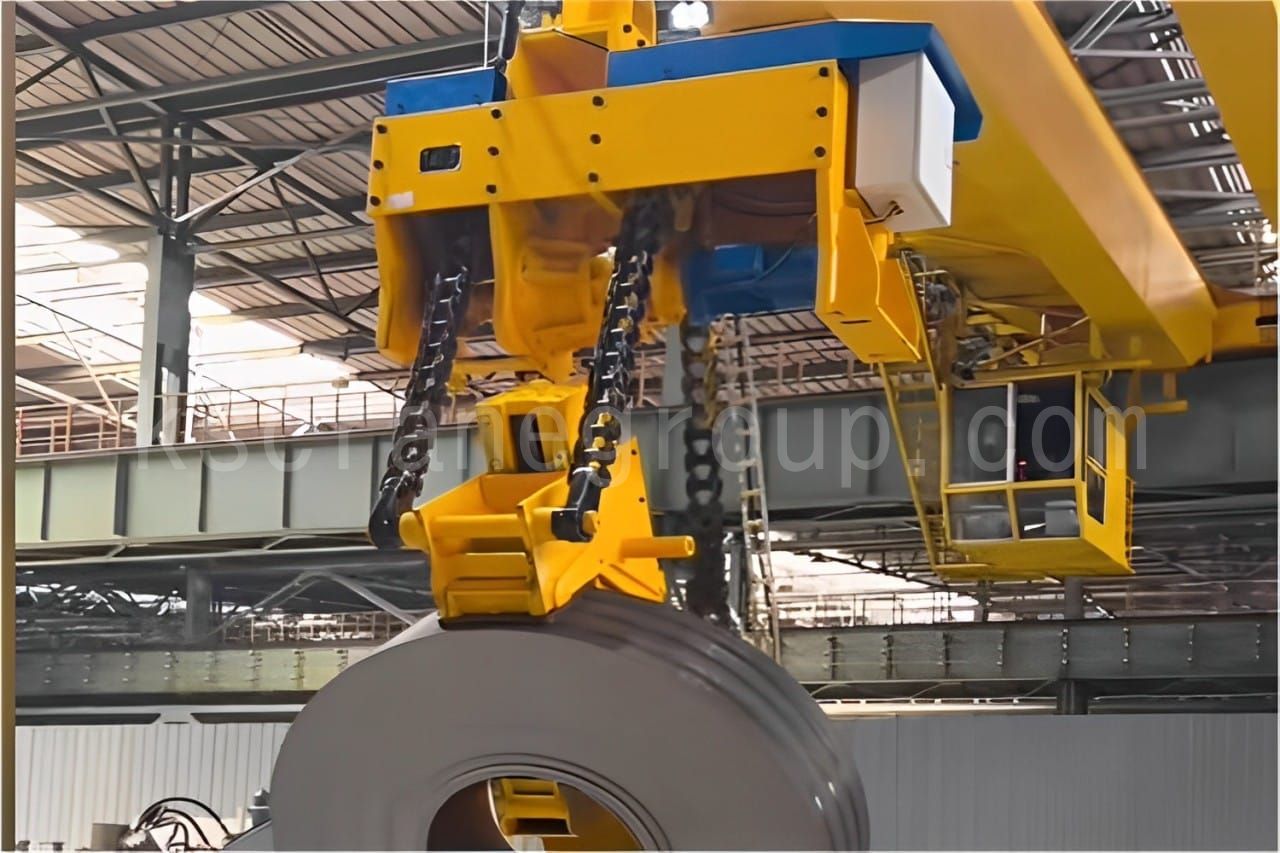

电动翻转夹钳

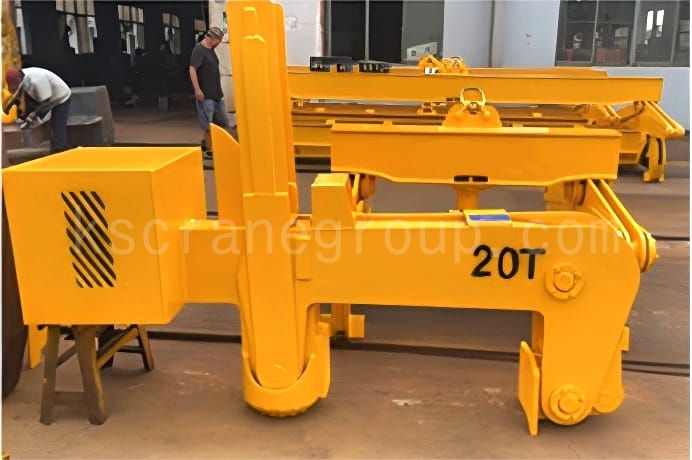

电动翻转钳是一种用于卷钢起吊和翻转的吊具。主要由电气部分、机械部分和主机三部分组成。将钳外腿插入卷板中心孔，启动夹紧电机，将卷板夹紧。起吊卷板后，启动翻转电机，通过传导装置带动钳腿和卷板旋转，并自动停止在另一工作工位。翻转钳操作可在起重机运转时进行。

优势

• 升降平稳，承重能力强，广泛应用于钢厂、仓库、设备搬运、油田、港口、机电、交通运输等行业起重吊装。

• 采用锰钢Q355B制成，高温淬火工艺，表面光滑，强度高。

• 合理的结构设计，严谨的加工工艺，放心实用

• 每个产品都经过严格测试后才投入使用，品质有保证！

• 宽度、长度、款式可根据需求定制

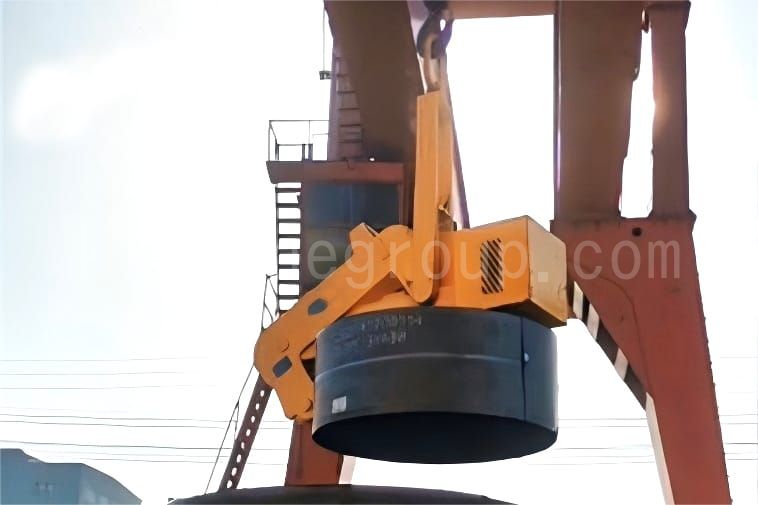

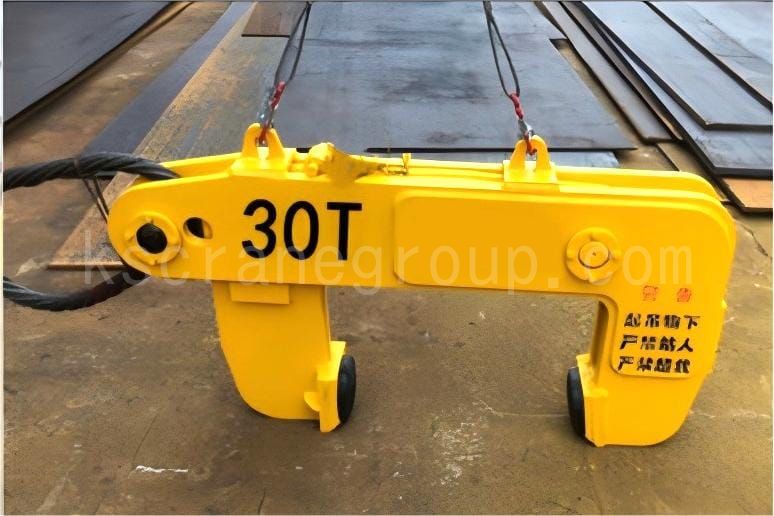

单侧垂直卷夹

适用于钢卷搬运，具有钢卷翻转功能，通过不同的夹持方式可以改变钢卷放置的状态（平躺或站立）。

特征

• 吊具成本低

• 对钢卷堆放间距、起吊顺序的限制不明显。

• 但需要地面人员的配合，作业效率较低。

• 材质：低碳合金钢

• 广泛应用于钢厂、工业、物流、冶金、建筑、造船、桥梁工程等行业。

外形及安装尺寸见下表，可根据客户要求设计。

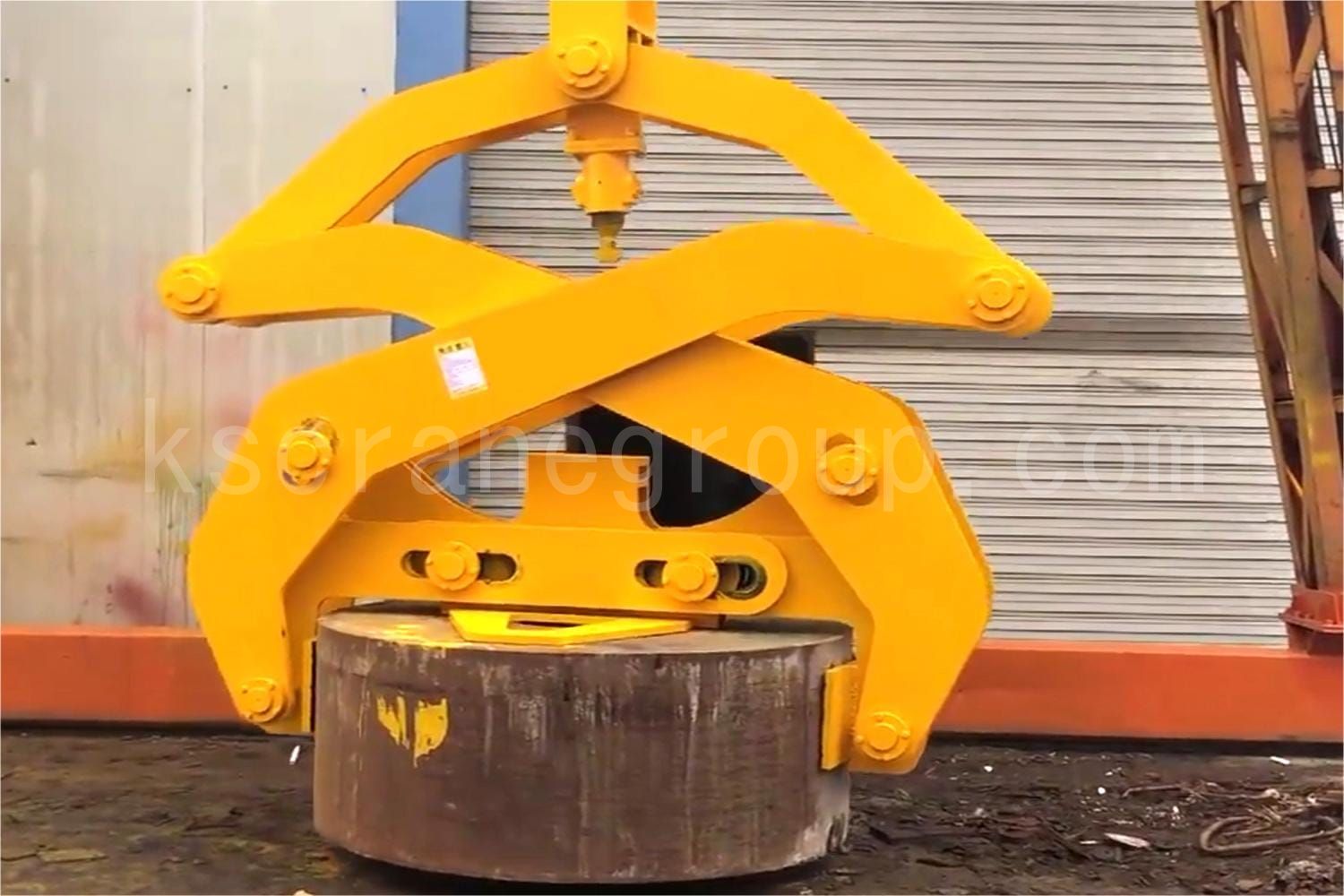

双面垂直卷夹

该夹具用于吊运冷轧立卷，采用自动开闭杠杆式工作原理。其结构简单合理，动作灵活，运输安全可靠。夹具悬挂于单钩起重机上，依靠开闭装置打开夹具并夹紧钢卷，无需外接动力，主要用于罩式退火炉冷轧立卷的装卸作业。

特征

• 吊运垂直卷材时，内外两对夹腿分别运动，工作时分别夹紧直径方向的两个壁厚。

• 吊起立卷后，立卷所在地面绝对水平。

• 作业时，夹具与钢卷之间无相对滑动，因此作业时不会伤及钢卷。

• 该夹具钳口对钢卷的夹紧力比钳口夹具小一倍，接触应力小，夹具对钢卷的应力损伤小。

• 材质：低碳合金钢

• 广泛应用于钢厂、工业、物流、冶金、建筑、造船、桥梁工程等行业。

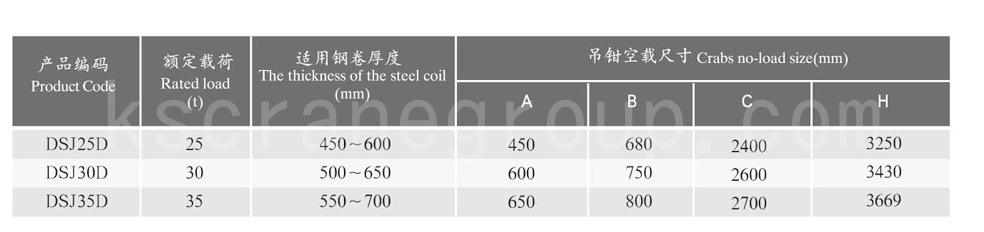

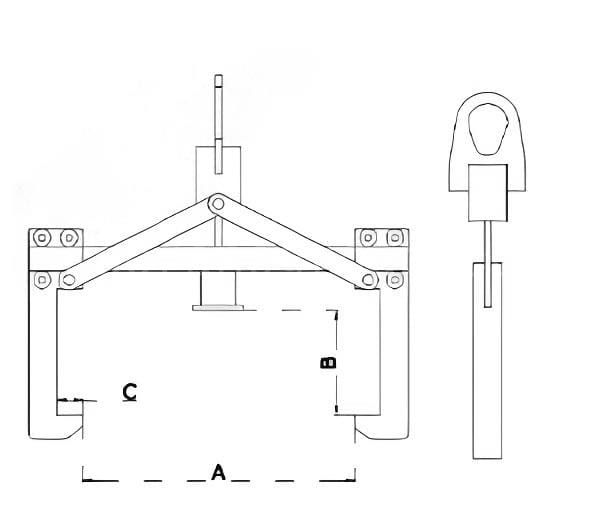

外形及安装尺寸见下表，可根据用户要求设计。

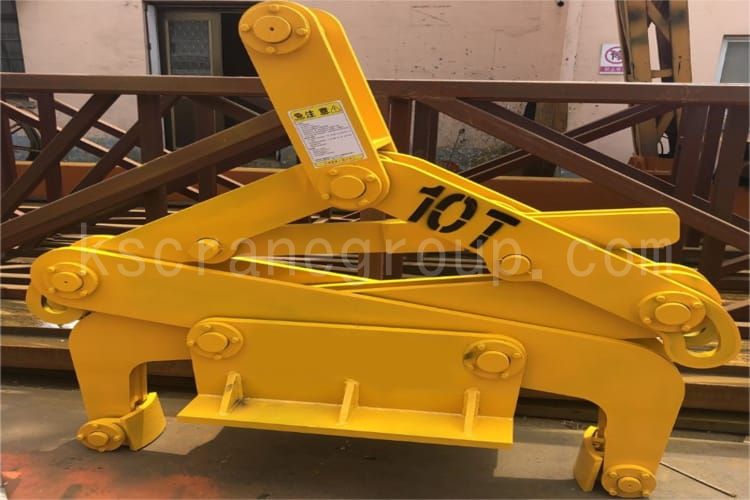

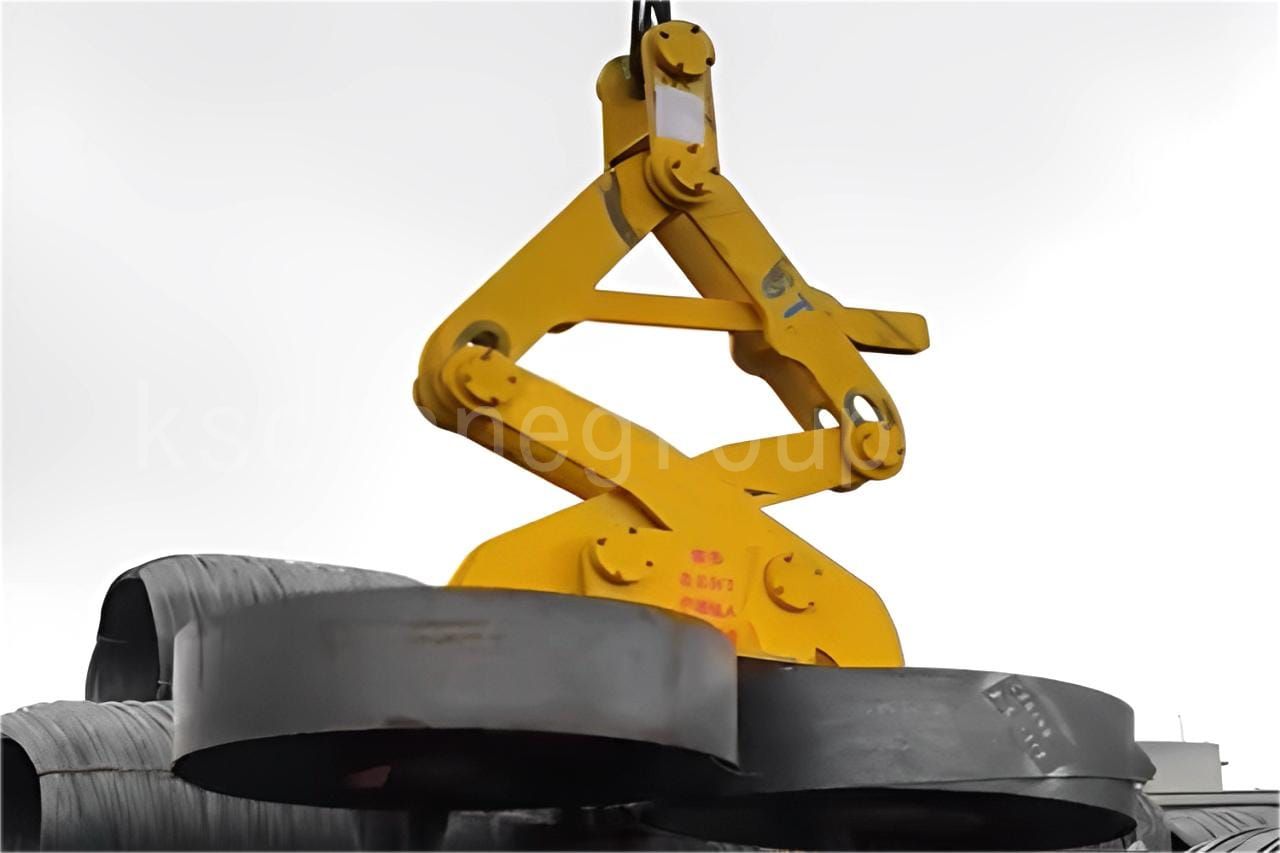

双垂直卷轴夹

垂直卷板钳是一种专门用于在卷板垂直位置吊运卷板的起重工具。应用领域涵盖港口码头、机械制造、冶金、物流运输、电力建设等领域。我们可根据客户需求定制双垂直卷板钳。其材质为低碳合金钢，广泛应用于钢厂、工业、物流、冶金、建筑、船舶、桥梁工程等行业。

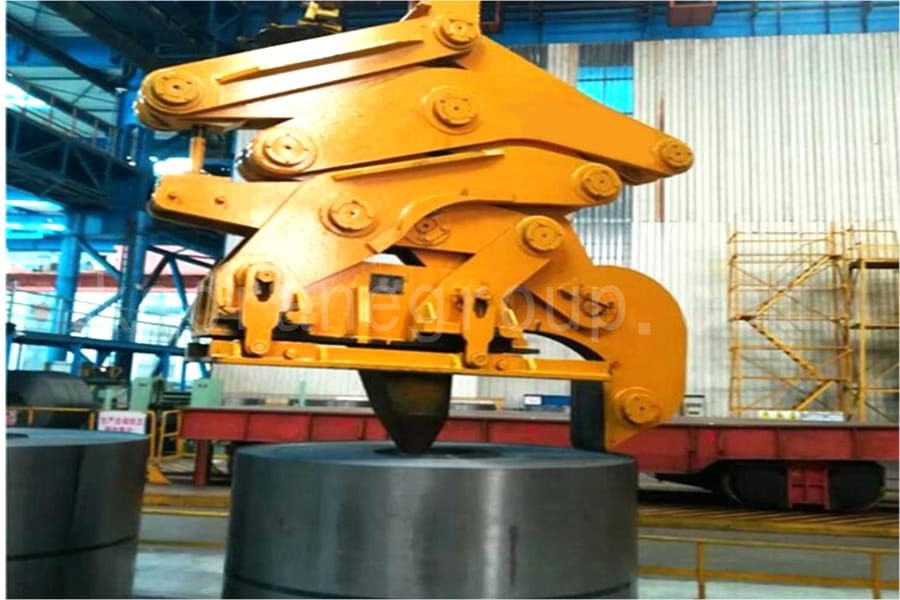

自动立式卷材钳

自闭式立式钢卷夹钳是用于立式钢卷装卸和运输的专用起重吊具。悬挂于单钩起重机上，依靠夹钳的开闭或夹持钢卷，无需外加动力，安全可靠。

• 吊具成本低

• 对钢卷堆放的间距，或起吊顺序的限制要求不明显

• 但需要地面人员的配合，作业效率较低。

外形及安装尺寸见下表，并可根据用户要求进行设计。

日常维护

撒布机使用后必须放在专用的架子上，存放在通风、干燥、清洁的厂房内，并有专人保管。

吊具表面应经常防锈，不得存放在酸、碱、盐、化学气体及潮湿的环境中。

吊具禁止存放在高温区域，如需高温吊运，有专门的耐高温产品

定期清洁转动部件，并定期加润滑油，防止发生干摩擦、卡阻现象。

电气部分必须定期检测，电缆外皮无腐蚀，接插件及元器件接触可靠。

警告

悬挂安装和悬挂操作应由悬挂安装和悬挂操作合格人员进行。

根据目的使用适当类型的机器。

请在容许负载范围内使用。

在允许的板厚范围内使用。

请勿进入负载坠落或翻倒的区域。

请勿急剧移动或停止负载。

吊运重物时，请勿长时间停留在半空中。
