5トン可搬式ガントリークレーン、メキシコ向け輸送とヘッドルームのバランス調整

01 2026 年 8 月

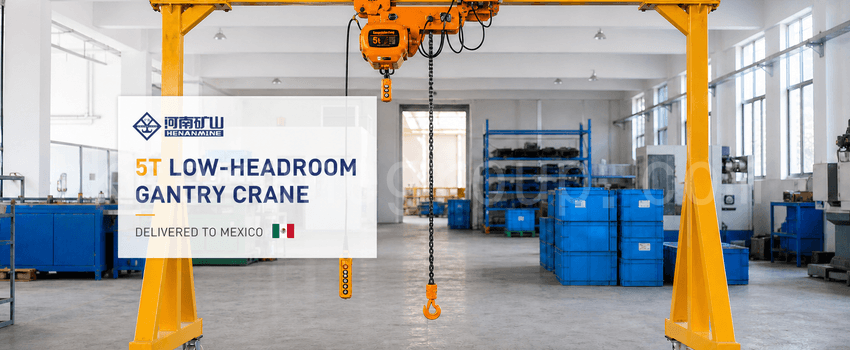

KUANGSHAN CRANE社は、メキシコの掘削機メーカー向けに5トンの可搬式ガントリークレーンの製造と出荷を完了しました。このクレーンは、顧客の生産施設内で部品や加工品の取り扱いに使用されます。

今回がお客様にとって初めての昇降設備購入であったため、限られた屋内スペースとLCL（混載貨物）海上輸送という条件を満たすソリューションが必要でした。KUANGSHAN CRANEは、ガントリーの寸法、巻き上げ機構、走行システムを適合させ、スパン4.5m、全高4.5mの低天井クレーンを納入しました。

5トン可搬式ガントリークレーンプロジェクトの背景

顧客はメキシコの掘削機メーカーです。屋内での資材運搬ニーズが増加したため、部品の吊り上げや生産ステーション間でのワークピースの搬送に使用する小型ガントリークレーンの購入を計画しました。

クレーンには、5トンの吊り上げ能力、屋内での使用可否、固定床レールなしでの移動能力が必要でした。また、メキシコへLCL貨物として輸送されるため、ガントリーの寸法、有効吊り上げ高さ、梱包要件も事前に確認する必要がありました。

屋内搬送向けカスタム5トントラックレスソリューション

顧客の屋内昇降および作業ステーション移設ニーズに基づき、KUANGSHAN CRANEは5トン電動式無軌道ガントリークレーンを開発しました。この設計では、定格荷重、設置スペース、機動性、および輸出輸送要件を考慮しています。

最初の打ち合わせで、顧客は作業スペースを確保するため、全高を約6mにすることを希望しました。その後、LCL輸送を考慮した結果、顧客はスパンと全高の両方を4.5mに変更しました。KUANGSHANCRANEは、確定した寸法に合わせて、ガントリー構造、吊り上げ機構、および技術パラメータを調整しました。

高さ変更に対応するため、このクレーンは5トンの低天井型電動チェーンホイストを採用し、有効揚程は3.36mとなっています。電動駆動のレールレスガントリーは、固定床レールなしで屋内生産エリア内を移動できます。

このクレーンには、有線ペンダントと無線リモコンの両方が付属しています。電気系統は、現地の220V、60Hz、三相電源に対応するように構成されています。工場での試験後、クレーン一式は輸出用に強化木箱に梱包されました。

主な仕様：

• 容量: 5トン
• スパン：4.5m
• 全高：4.5m
• 有効揚程：3.36m
• 昇降機構：低天井用電動チェーンホイスト
• 昇降速度：2.7m/分
• 昇降トロリーの移動速度：11m/分
• 職務区分：A3
• ガントリー移動：電動駆動、トラックレス
• 操作方法：有線ペンダントと無線リモコン
• 保護等級：IP54
• 電源：220V、60Hz、三相

このシステムは、メインビーム、脚部、斜めブレース、グランドビーム、車輪アセンブリ、電動走行機構、制御装置、および低天井用電動チェーンホイストで構成されています。必要な耐荷重と水平度を満たす屋内床面で使用できます。

このソリューションは、吊り上げ高さ、可動性、輸送性をどのようにバランスさせているのでしょうか？

1. LCL輸送に最適化されたガントリー寸法

顧客は当初、吊り上げスペースを確保するため、全体の高さを約6メートルにすることを希望した。しかし、輸出用機器の場合、寸法は梱包、取り扱い、輸送、そして操作性も考慮する必要がある。

このプロジェクトでは、LCL（混載貨物）海上輸送が用いられました。梁や脚が長くなると、荷物の長さが長くなり、より広い連続積載スペースが必要となり、混載や荷役の柔軟性が低下します。そのため、クレーンの寸法は、吊り上げ作業だけでなく、配送プロセス全体をサポートする必要がありました。

KUANGSHANCRANEがこれらの輸送上の考慮事項を説明した後、顧客はスパン4.5m、全高4.5mを前提とした見積もりを依頼しました。寸法が変更されたことで、部品と梱包の長さが短縮され、集約、移送、積み込みが容易になるとともに、繰り返しの取り扱いによる衝撃や梱包の変形のリスクが低減されました。

2. 低天井用チェーンホイストにより、吊り上げ高さが約275mm増加します。

全高を約6mから4.5mに下げたことで輸送性は向上したが、同時に吊り上げ可能なスペースも減少した。従来の5トン電動トロリー式チェーンホイストでは、約1,015mmのヘッドルームが必要となる。

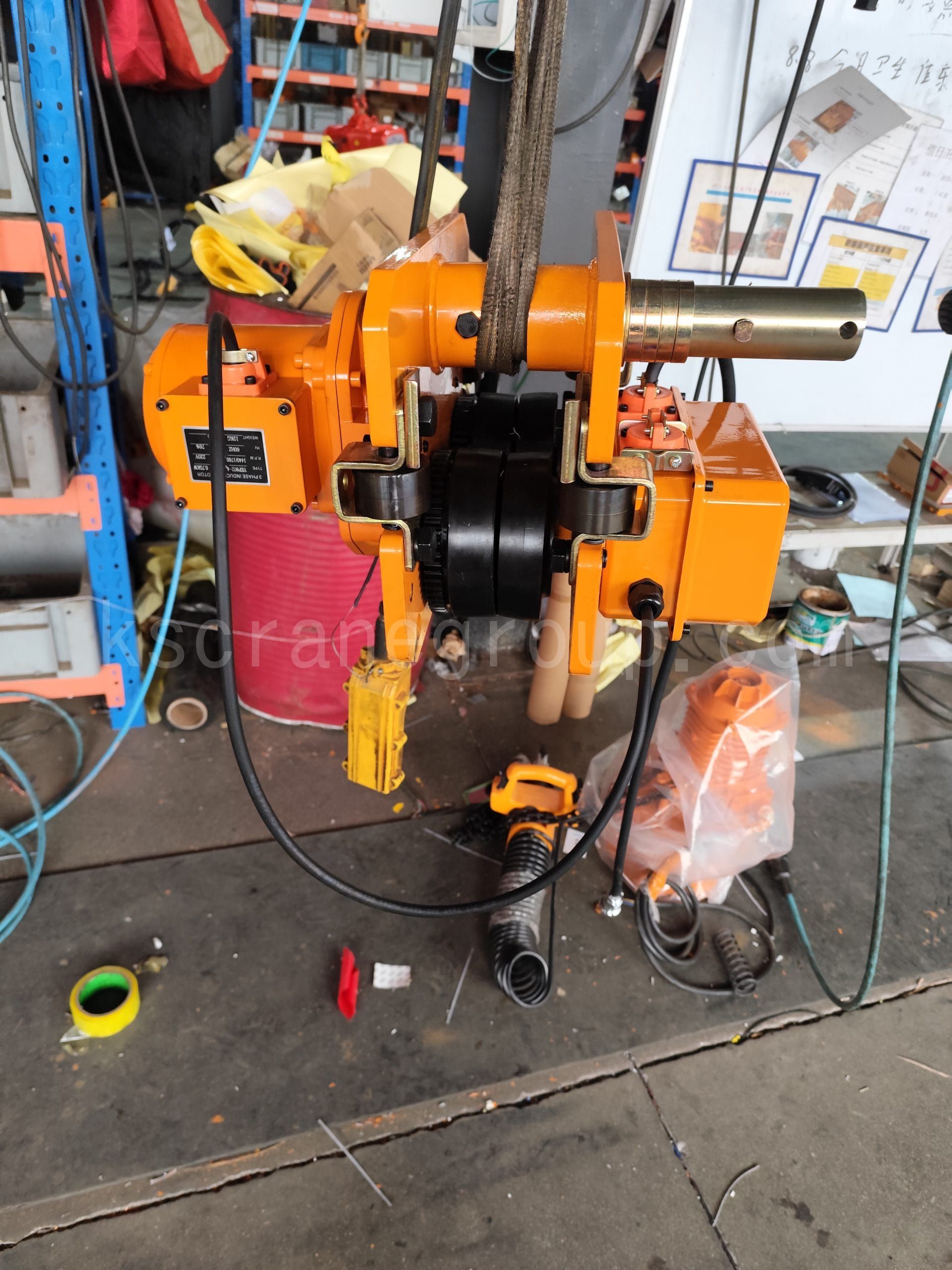

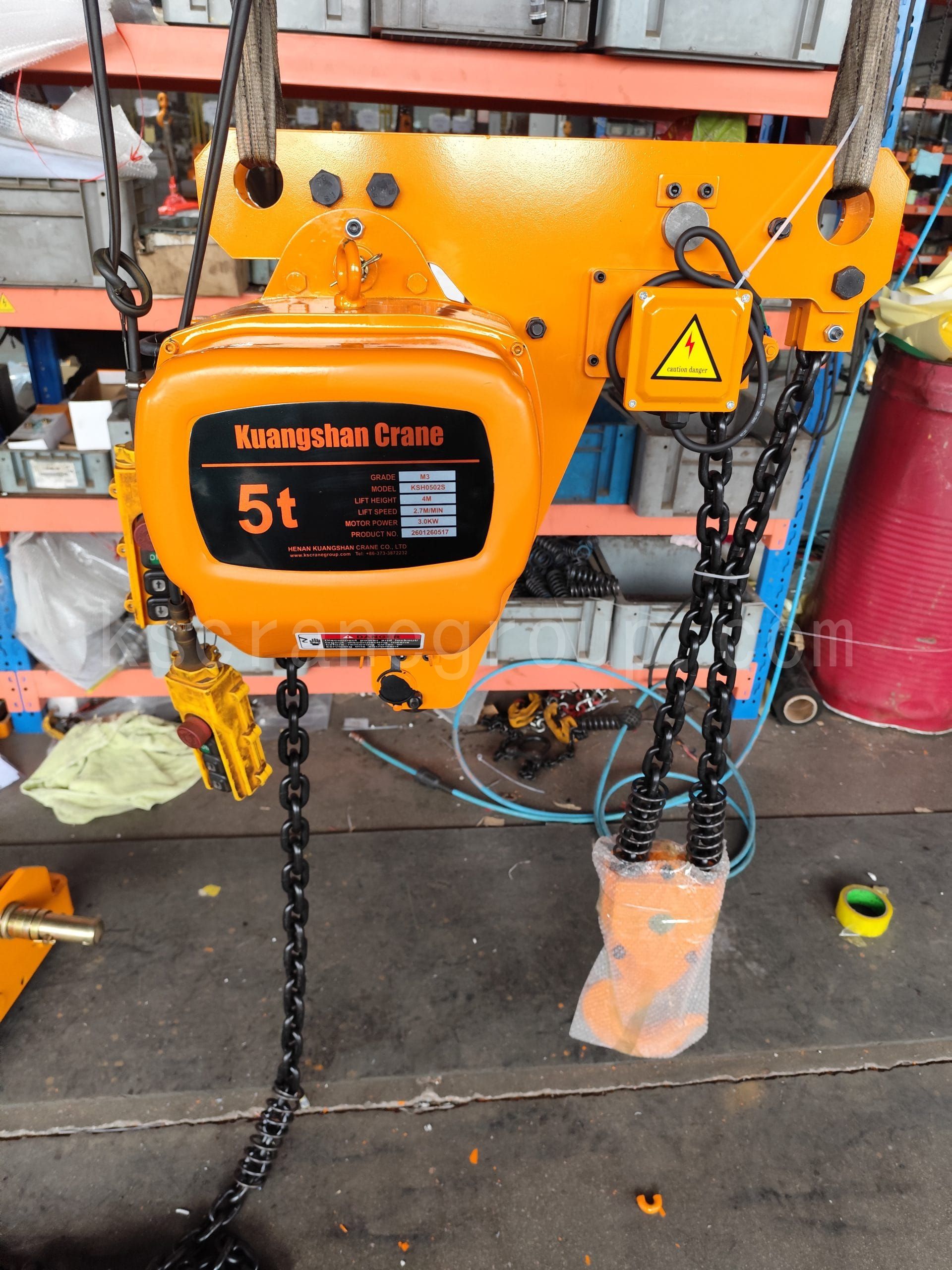

この影響を最小限に抑えるため、KUANGSHAN CRANE社は、上部空間が約740mm必要な5トン低天井型電動チェーンホイストを選定しました。同じガントリーとビームの条件で、これにより有効吊り上げ高さが約275mm向上します。

最終的に完成したクレーンは、全高4.5mで有効吊り上げ高さ3.36mを実現しました。低天井設計により、顧客の作業スペースをより広く確保しながら、LCL（混載貨物）輸送に適したクレーンとなっています。

3. 電動無軌道走行とデュアルコントロールにより屋内での柔軟性が向上

顧客は、固定式の作業場レールなしでクレーンを移動させたいと考えていました。そこでKUANGSHANCRANEは、レール設置や関連する基礎工事を不要にする無軌道構造を採用しました。クレーンの定格荷重が5トンであるため、大型ガントリーを手動で押す際の困難さを避けるため、電動走行機構が選ばれました。

このクレーンには、有線ペンダントと無線リモコンが装備されています。オペレーターは、荷物の位置、走行方向、視界状況に応じて適切な操作方法を選択できます。ペンダントは近距離操作に対応し、リモコンはオペレーターが位置を変更したり、荷物を監視したり、走行エリアから離れた場所に留まったりすることを可能にします。

レールレス構造、電動走行、そしてデュアルコントロールを組み合わせることで、実用的な移動性と操作性を実現しています。この構成は、昇降ポイントの位置が多様で専用レールの設置が困難な屋内生産現場に最適です。

レールレス走行においても、適切な床面が必要です。運転開始前に、お客様は走行エリアが水平で、しっかりとした構造であり、十分な耐荷重能力を備えていること、また、クレーンの動きに影響を与える可能性のある段差、障害物、地盤沈下がないことを確認する必要があります。

カスタムデザインから輸出出荷まで

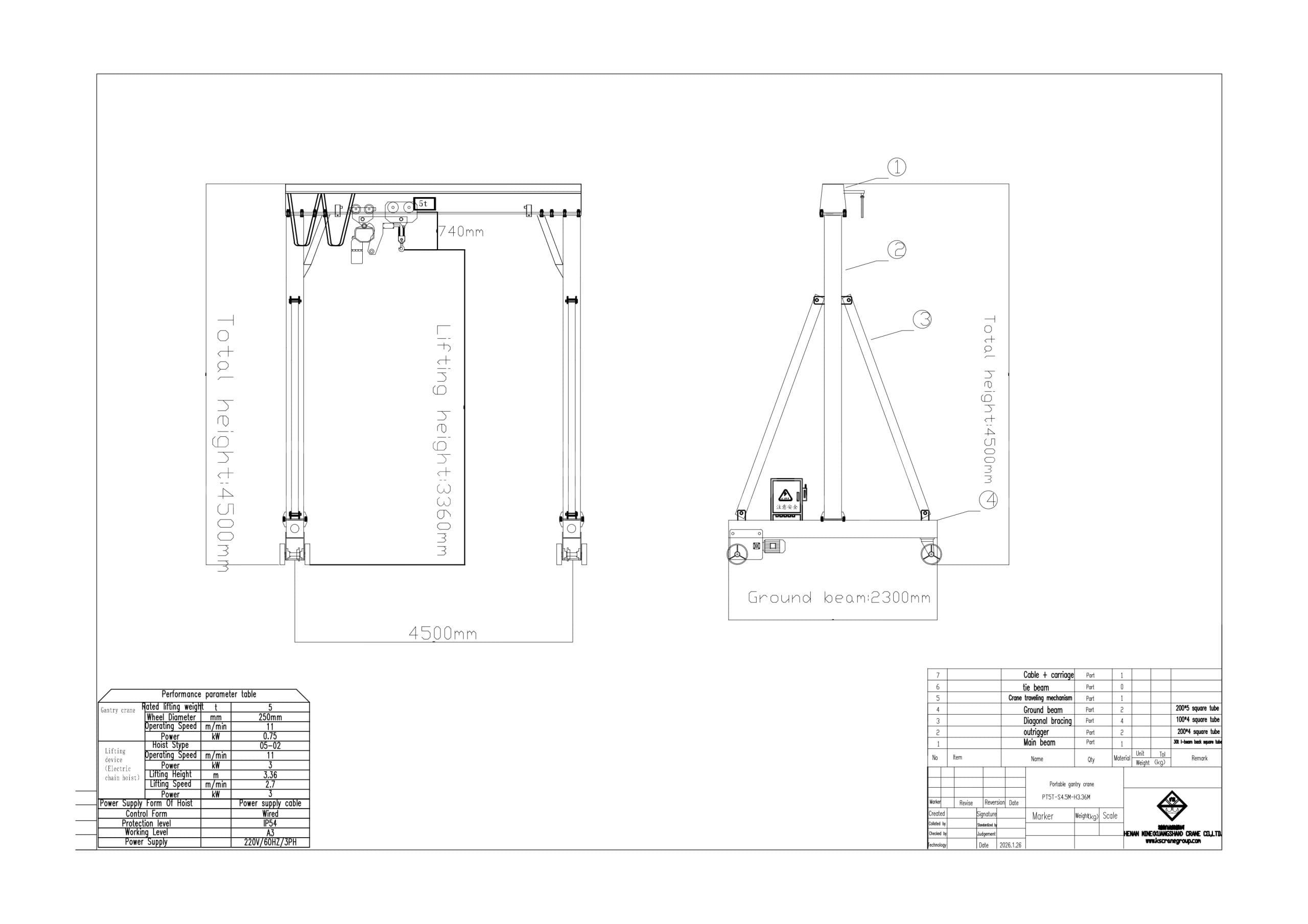

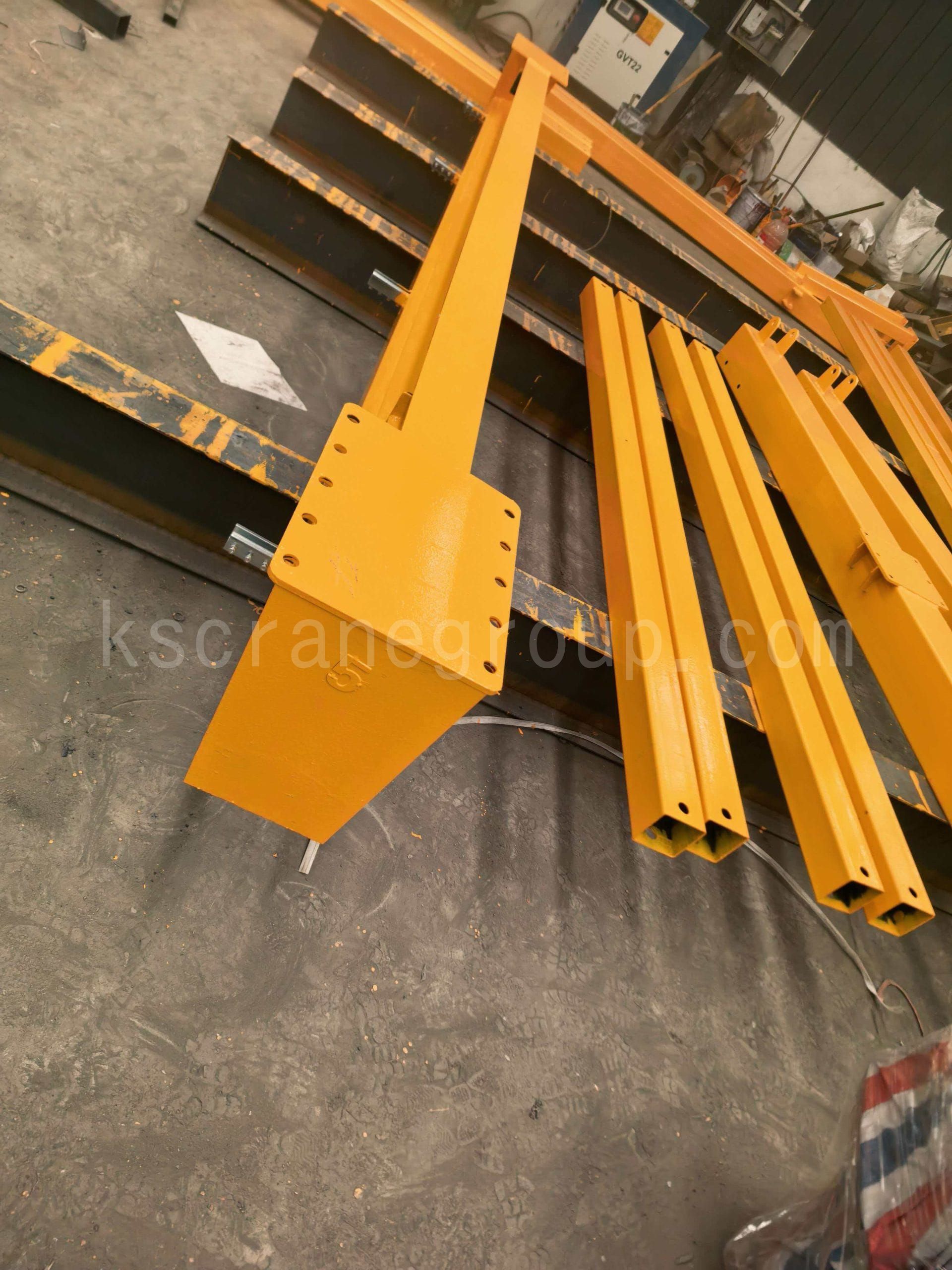

最終的な仕様が確定した後、KUANGSHANCRANEは全体配置図を作成し、ガントリーの鉄骨構造、低天井チェーンホイスト、電動走行システム、制御装置を統合してクレーン全体の設計を完成させた。顧客の承認後、製造が開始された。

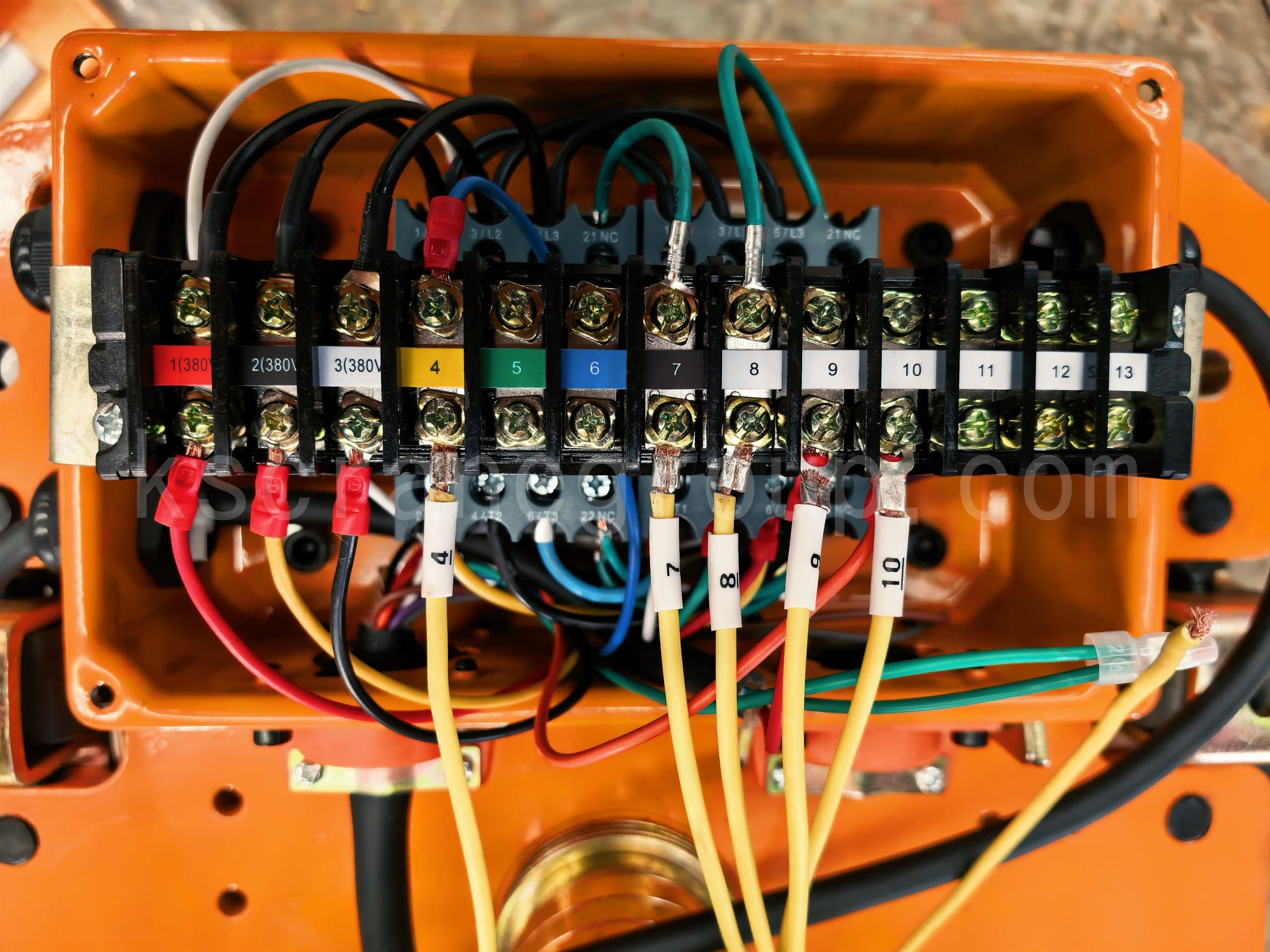

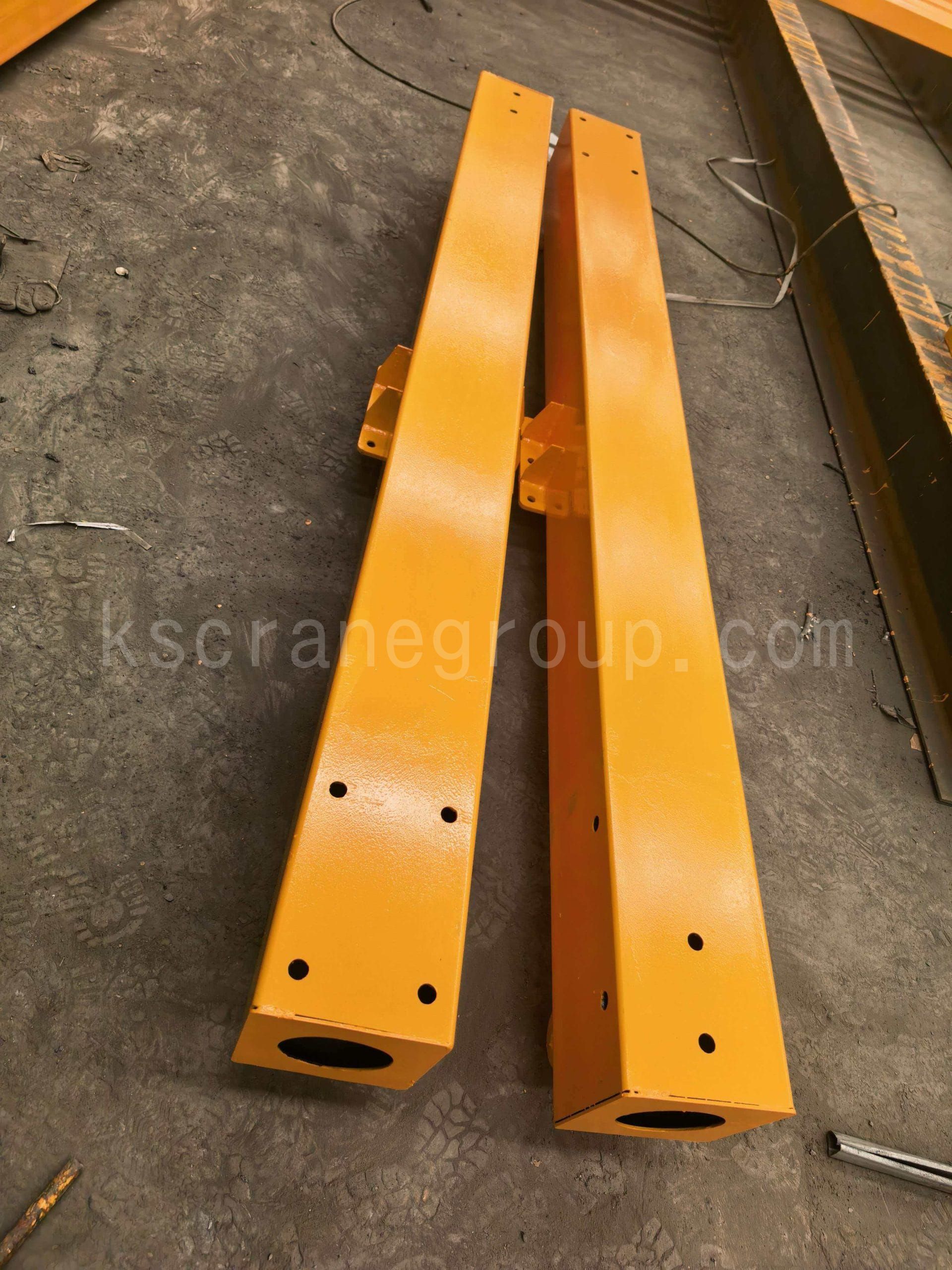

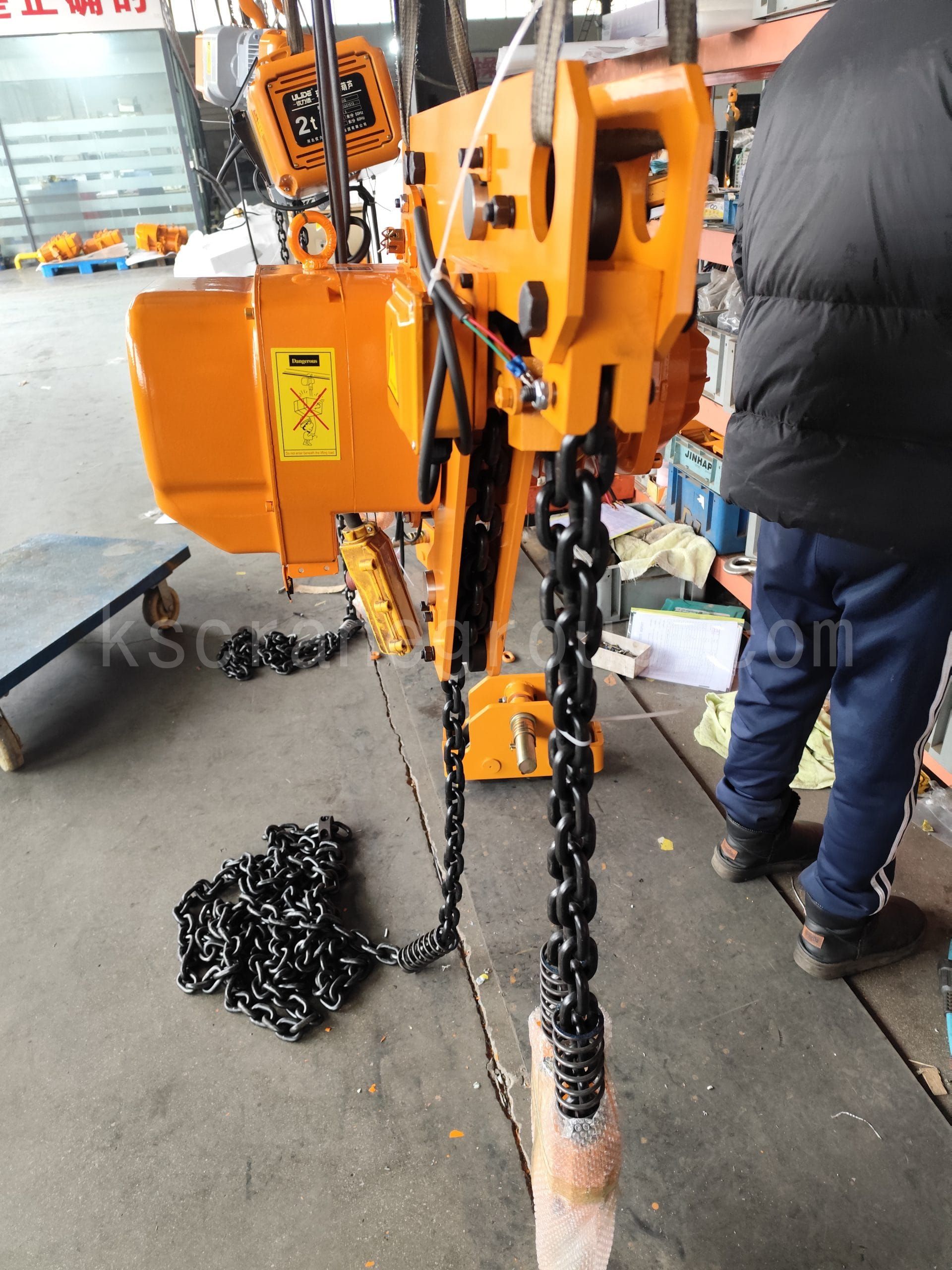

製造後、低天井チェーンホイストの配線と機能テストが行われました。鉄骨構造、制御システム、銘板、および支持部品も点検されました。KUANGSHANCRANEは、ガントリーフレームやホイスト単体ではなく、構造部品と電気部品が適合した完全なシステムを納入しました。

電動チェーンホイストの試運転ビデオ

このビデオでは、5トンの低天井型電動チェーンホイストとガントリークレーンを、ワイヤレスリモコンとペンダントコントロールを使用してテストした様子をご覧いただけます。フックの昇降、クレーンの移動は、梱包およびメキシコへの出荷前にスムーズに動作しました。

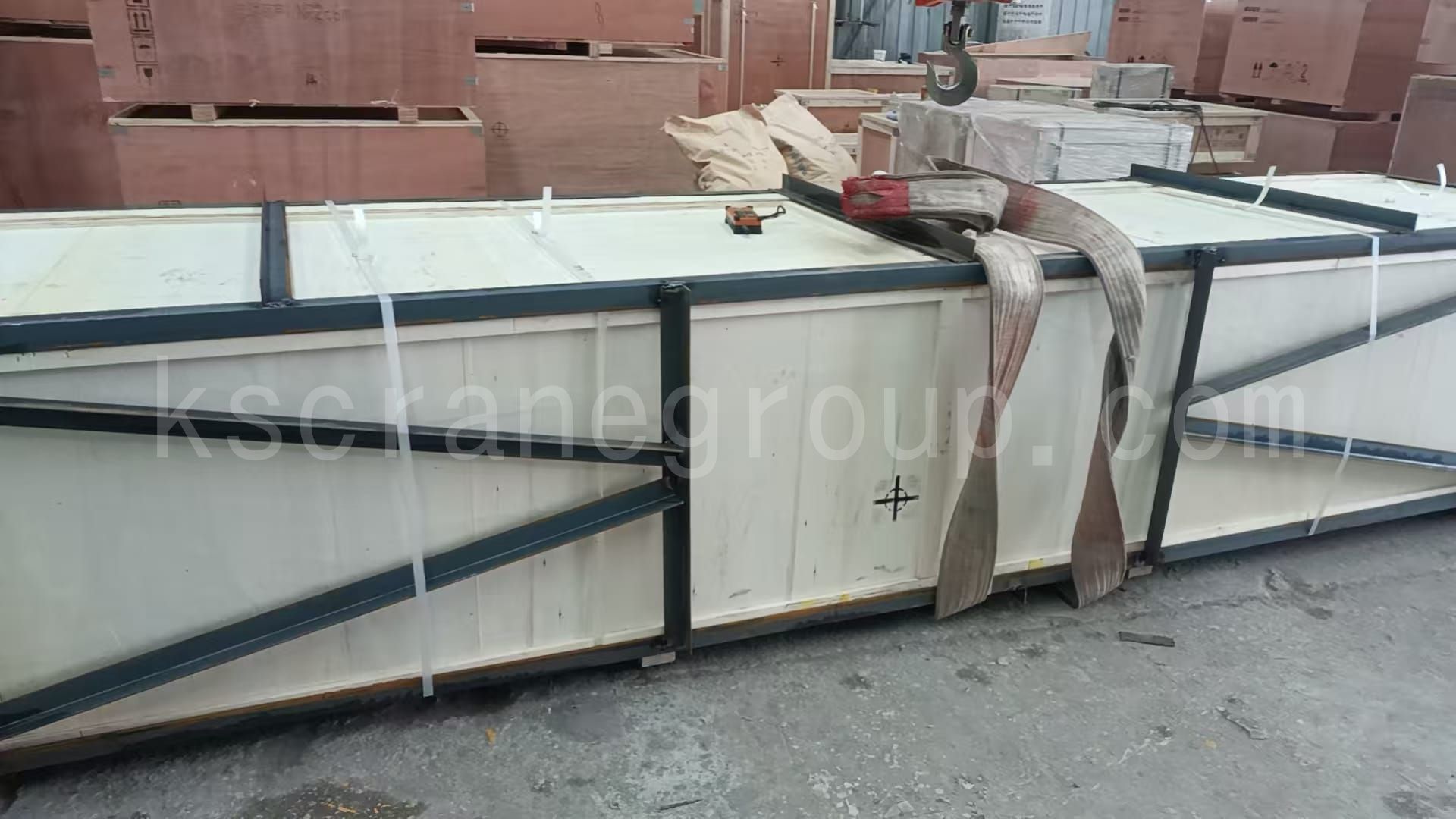

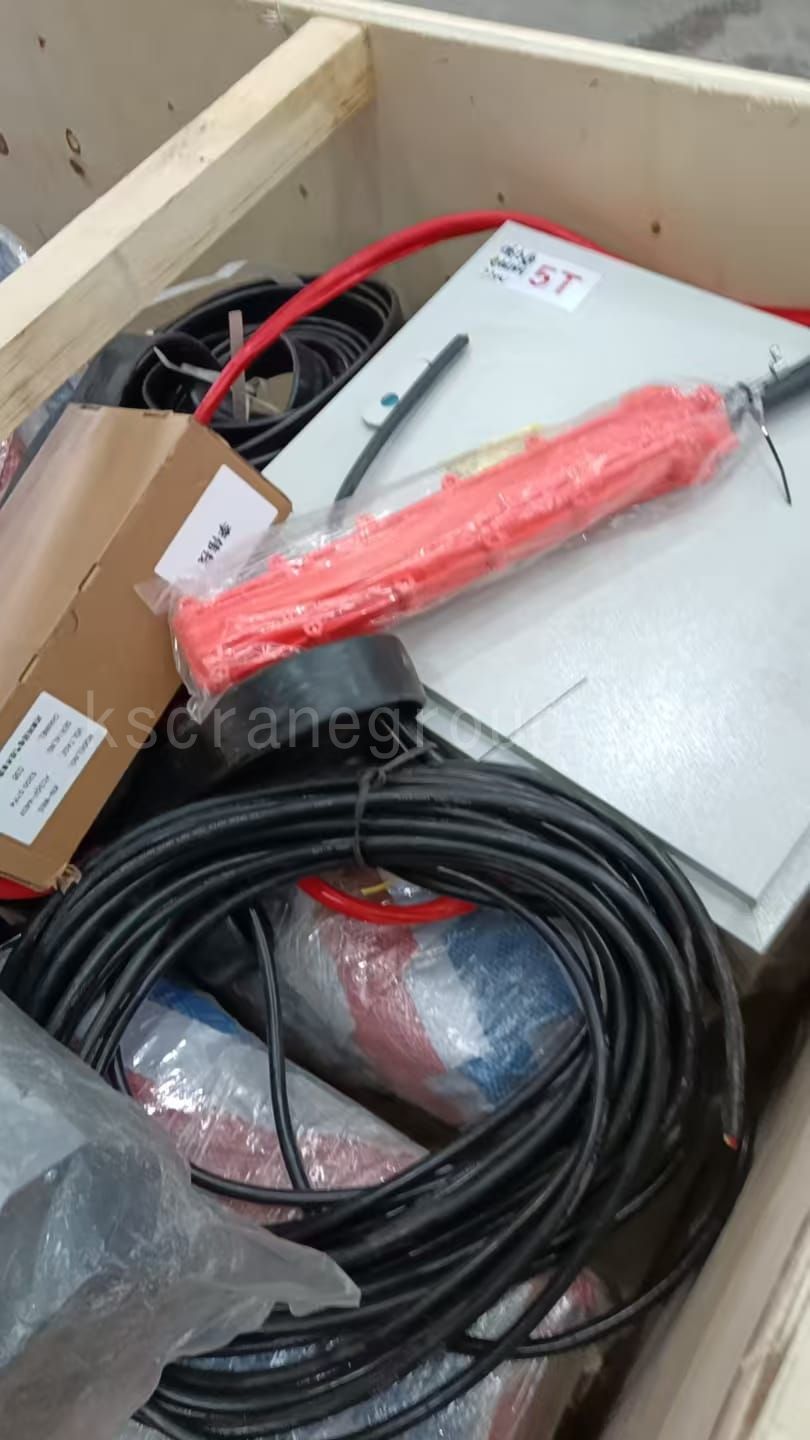

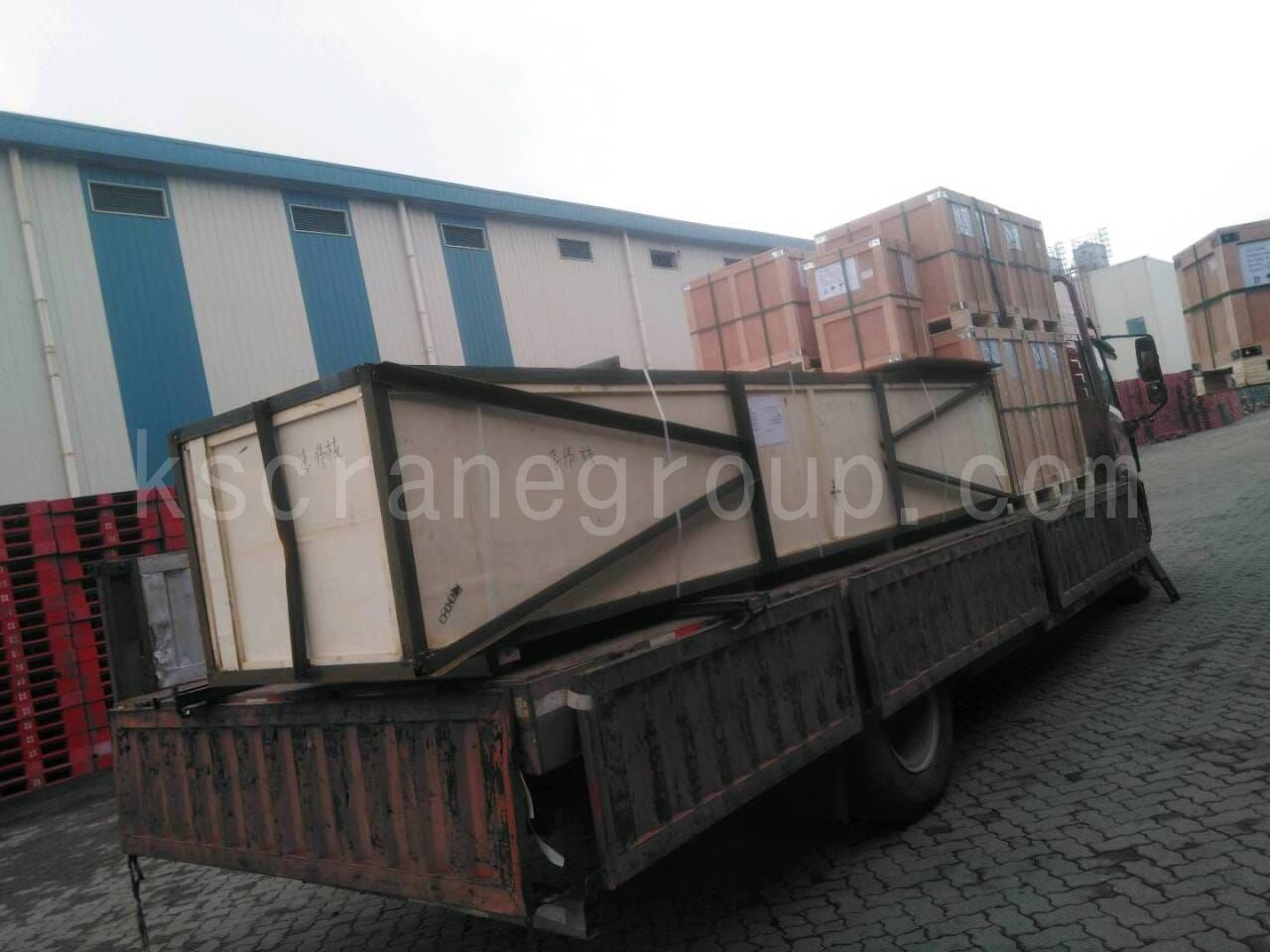

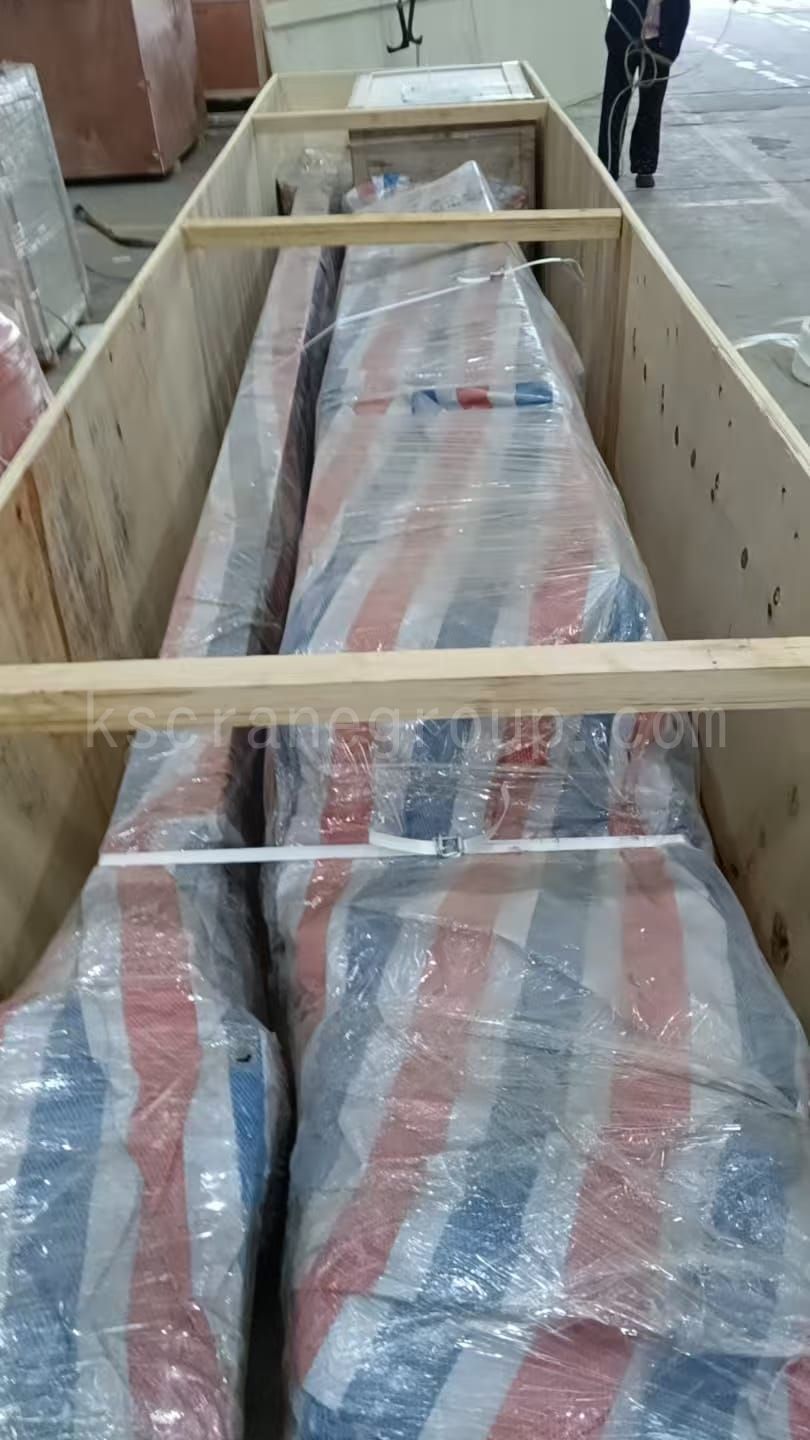

LCL（混載貨物）および長距離海上輸送の場合、メインビーム、脚部、グランドビーム、ブレース、チェーンホイスト、および関連部品は、強化木箱1つに梱包されました。外側は鋼製アングルで補強され、内部の部品は個別に包装・固定され、取り扱い中の揺れや衝撃を軽減しました。貨物は青島港からメキシコのマンサニージョに向けて出荷されました。

広山クレーン：吊り上げニーズを具体的なソリューションへと変える

5トン級の電動式無軌道ガントリークレーンは、製造、試験、梱包を完了し、メキシコへ出荷されました。

このプロジェクトの価値は、顧客の当初の吊り上げ要件を、確定した仕様、構造図、そして実行可能な生産計画へと具体化することにあります。初めてクレーンを購入する顧客にとって、このプロセスはクレーンの寸法、吊り上げ高さ、走行方法、輸送条件などの不一致を防ぐのに役立ちます。

小型ガントリークレーンはシンプルに見えるかもしれないが、適切な選定は、積載物、作業場のスペース、床の状態、走行方法、輸送制限などによって左右される。

作業場に柔軟なマテリアルハンドリングソリューションが必要な場合は、KUANGSHANCRANEまで必要な容量、スパン、全高、揚程、電源、床面の状態をお知らせください。当社のエンジニアがお客様の用途に最適なコンパクトガントリークレーンソリューションをご提案いたします。
