Guindastes de braço articulado: Elevação ágil e eficaz em espaços estreitos e complexos

O guindaste de lança articulada (também chamado de guindaste de braço articulado ou guindaste de lança com dobradiças) difere dos guindastes de lança tradicionais por possuir uma lança com pivô, o que lhe confere maior flexibilidade e manobrabilidade. Ele pode posicionar cargas pesadas em áreas inacessíveis aos modelos tradicionais e contornar obstáculos ou passar por batentes de portas para colocar cargas, oferecendo trajetórias flexíveis e ampla aplicabilidade.

Com capacidade máxima de elevação de 600 kg, oferece opções de instalação versáteis: montagem independente em coluna, configuração com braço articulado, montagem em parede ou conexão direta à estrutura metálica existente da oficina. Tanto os guindastes de braço articulado quanto as variantes articuladas para montagem em parede podem atender precisamente às suas necessidades operacionais. Este equipamento é amplamente utilizado em setores como manufatura, armazenagem e energias renováveis.

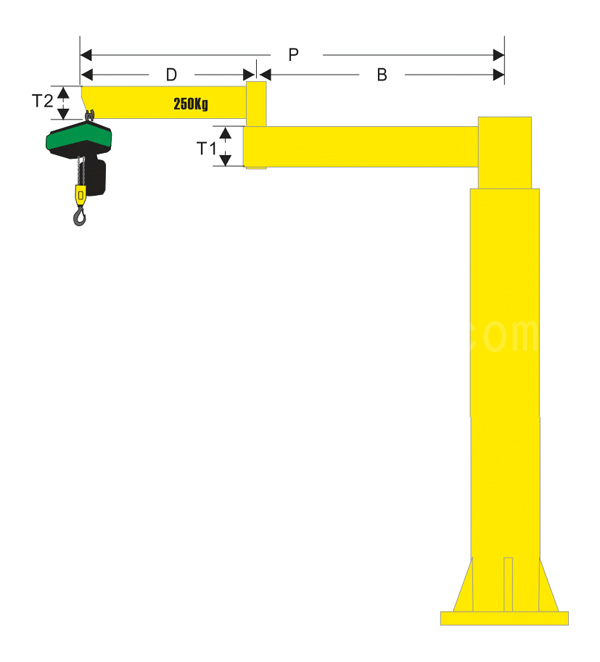

Parâmetros principais dos guindastes de lança articulada

• Capacidade de elevação nominal: 600 kg
• Vão: 1,6 – 5 m
• Altura de elevação: <3,5m
• Ângulo de giro: personalizável
• Velocidade de elevação sem carga: 7,5 – 60 m/min
• Velocidade de elevação com carga máxima: 6,5 – 40 m/min
• Velocidade de elevação no modo de suspensão: 5,5 – 30 m/min

Características dos guindastes de lança articulada

• Forte adaptabilidade espacialO comprimento do braço articulado da lança pode ser ajustado de acordo com as necessidades de trabalho para se adaptar a diferentes ambientes operacionais, como espaços estreitos e oficinas com espaço limitado, lidando de forma flexível com diversas restrições espaciais.
• Ciclo de instalação curtoA coluna autoportante é instalada através da concretagem com peças embutidas, sem necessidade de estruturas complexas. O processo de instalação leva apenas de 5 a 7 dias para ser concluído rapidamente.
• Operação fácilEquipado com uma alça para operação, possui dois modos: modo manual e modo de suspensão.
• Rotação flexívelA lança auxiliar coopera com a lança principal para alcançar uma cobertura operacional completa. O percurso e a área podem ser ajustados de forma flexível, permitindo que os guindastes de lança articulada evitem obstáculos como colunas de sustentação e coifas de exaustão na oficina, e até mesmo operem no interior das máquinas.
• Ampla adaptabilidadePode ser equipado com diversos acessórios, como garras e ventosas, para atender às necessidades de movimentação de diferentes materiais em múltiplos setores, com ampla gama de aplicações. Tanto os guindastes de braço articulado padrão quanto os guindastes de braço articulado montados na parede possuem essas vantagens.
• Excelente eficiência operacionalProjetado especificamente para movimentação de materiais em alta frequência e curta distância em estações de trabalho individuais, o guindaste de braço articulado melhora efetivamente a eficiência da transferência de materiais.

Por que escolher os guindastes articulados KUANGSHAN: Fabricação direta e acabamento de alta qualidade.

Braço de lança articulado

O braço articulado da lança consiste em duas ou mais partes conectadas por pontos de articulação ou juntas, permitindo que o braço se dobre em diferentes ângulos. Oferece rotação e dobragem multidimensionais, adaptando-se a obstáculos complexos. Este design proporciona maior flexibilidade e permite que a lança articulada contorne barreiras na área de trabalho sem esforço.

Materiais de alta qualidade

Fabricados em aço carbono Q235 de alta qualidade, os guindastes de lança articulada apresentam uma resistência ao escoamento de 235 MPa. Sua resistência à tração é de 10 a 20% superior à do aço comum, com resistência geral moderada e excelente tenacidade (alongamento após a fratura ≥21%). Suportam cargas dinâmicas durante operações de içamento e previnem fraturas com eficácia.

Excelente desempenho de giro

Os eixos dos pinos adotam tecnologia de retificação de precisão, com exatidão controlada em ±0,01 mm. Equipados com rolamentos para giro manual, os guindastes de lança articulada reduzem significativamente a resistência ao atrito, garantindo uma rotação suave e sem travamentos. Permitem rotação flexível com baixa resistência e alta frequência, ideal para cenários que exigem ajustes frequentes da posição da lança.

Elevação inteligente

O guincho inteligente, compatível com guindastes articulados de mineração, é composto por um servoacionador, servomotor, redutor, etc., e controlado por um microprocessador. Com operação simples, alta precisão, inteligência, velocidade ajustável, segurança e confiabilidade, este guincho maximiza a eficiência da produção e garante a segurança dos trabalhadores. Tanto os modelos padrão quanto os guindastes articulados de parede podem ser equipados com este sistema de elevação inteligente, de acordo com as necessidades.

Estudo de caso sobre cenários de aplicação de guindastes de lança articulada

Linha de montagem de caixas de controle elétrico

Na estação de instalação de portas de aço para grandes caixas de controle elétrico, a altura das portas ultrapassa 2 metros, a largura é de cerca de 1 metro e o peso gira em torno de 150 kg. Antes da instalação, as portas das caixas são empilhadas em paletes perto da linha de montagem, exigindo que dois trabalhadores as levantem e girem antes do içamento. Para reduzir a intensidade do trabalho e aumentar a eficiência, a empresa introduziu guindastes articulados em sua nova oficina.
Esses guindastes de braço articulado possuem capacidade de rotação contínua de 360° e podem realizar a inversão flexível das portas das caixas quando equipados com dispositivos específicos. Cobrindo totalmente a área da estação de trabalho, os operadores podem pegar as portas das caixas diretamente dos paletes e instalá-las com precisão nos suportes das caixas de controle elétrico após a inversão inteligente. Essa prática melhorou significativamente a eficiência e a precisão das operações da linha de montagem na nova oficina.

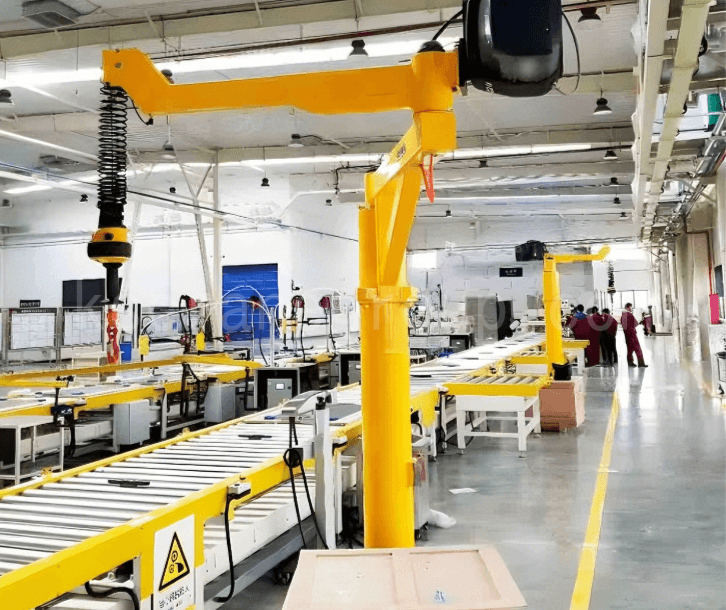

Fabricante de pisos

Em fábricas de pisos de madeira, guindastes articulados são usados para descarregar o piso recém-processado das linhas de produção. Equipados com ventosas a vácuo, esses guindastes permitem que os trabalhadores realizem a transferência do piso manualmente com facilidade.
Um único trabalhador pode utilizar o mesmo guindaste de braço articulado para descarregar duas esteiras transportadoras e contornar os equipamentos que obstruem o corredor entre elas. Instalados de forma independente, esses guindastes de braço articulado se integram perfeitamente ao layout existente da oficina. A adição desses guindastes em oficinas com uma força de trabalho envelhecida não só melhora a eficiência do trabalho e reduz o esforço físico dos funcionários, como também atende aos requisitos ergonômicos.

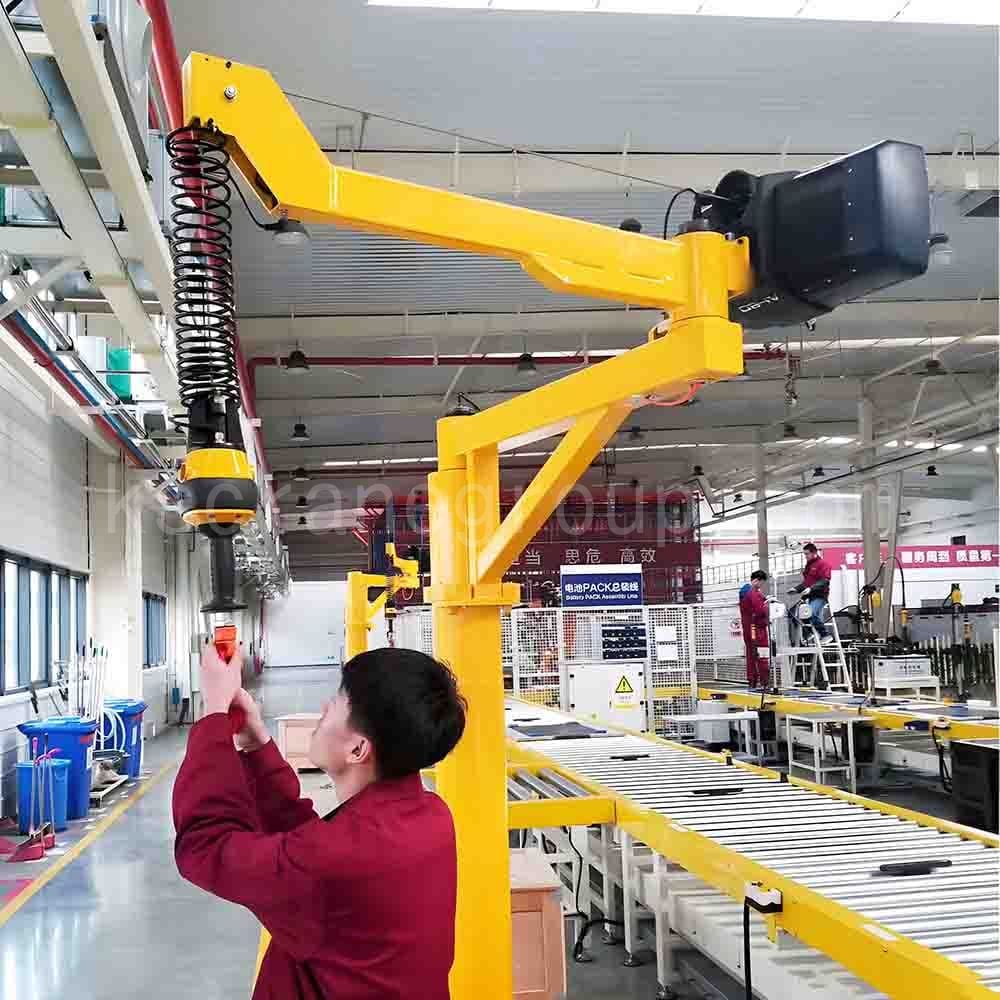

Fábrica de produção de baterias

Na indústria de fabricação de baterias, guindastes articulados são utilizados nas linhas de montagem de baterias. Durante o processo de produção, na transferência dos módulos de bateria das linhas de transporte para as estações de montagem, graças à sua estrutura de braço dobrável e dispositivos de elevação inteligentes, os guindastes articulados realizam a captura, o manuseio e o alinhamento precisos dos módulos de bateria durante a montagem.
Devido ao layout compacto das linhas de produção na oficina de montagem de baterias, os equipamentos de elevação tradicionais têm dificuldade em operar com flexibilidade entre as estações de trabalho densamente povoadas. No entanto, o guindaste de braço articulado adapta-se a espaços estreitos graças ao seu braço dobrável. Além disso, o design ergonômico da sua alavanca inteligente reduz significativamente o esforço dos trabalhadores. Ele não só resolve o problema do espaço limitado na oficina, como também melhora a eficiência e a segurança da montagem de módulos de bateria com operações precisas e que economizam mão de obra, tornando-se um equipamento fundamental para o manuseio flexível de materiais pesados de baterias em cenários com linhas de produção densas.

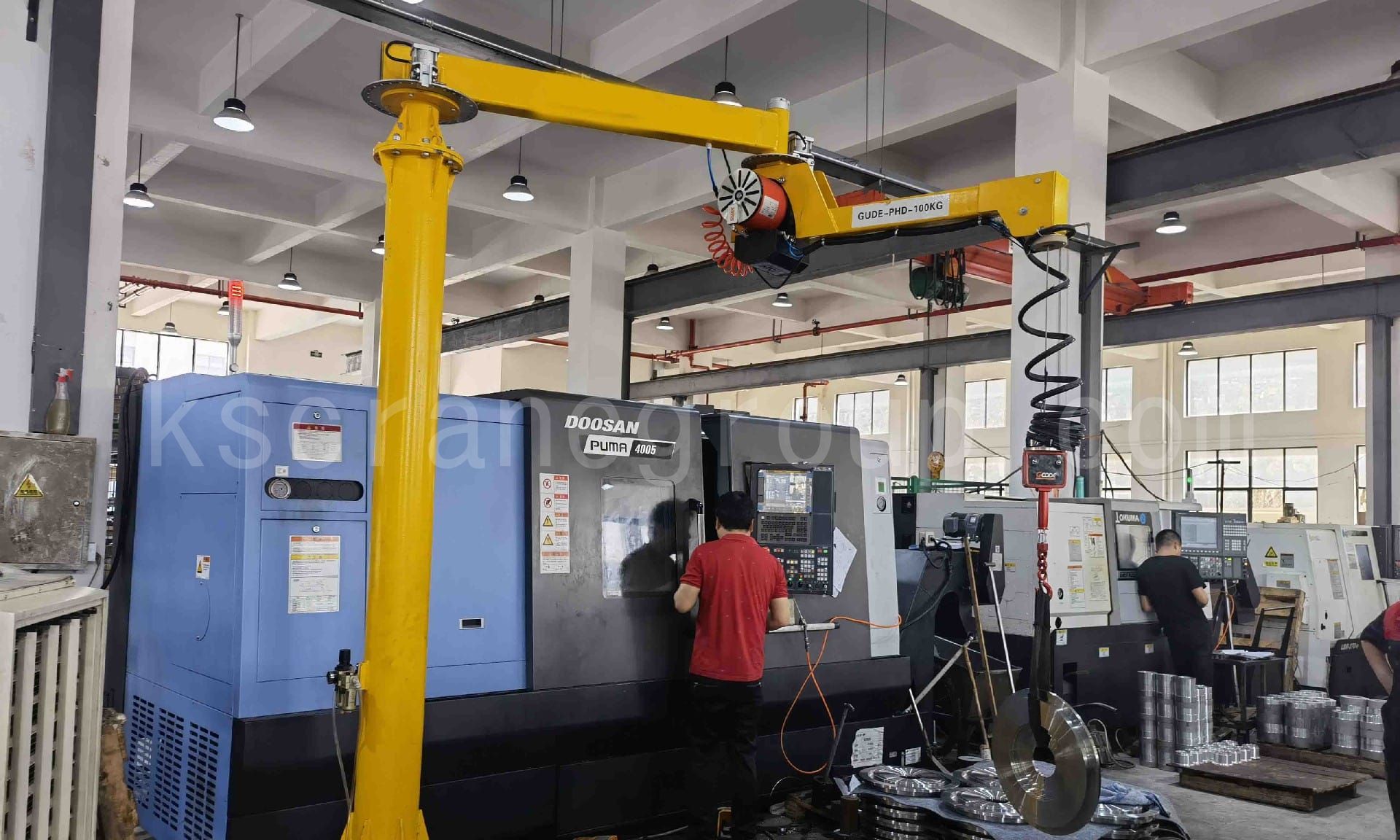

Fábrica de Processamento de Máquinas de Precisão

No processo de produção de fábricas de usinagem de precisão, os tornos CNC são responsáveis por torneamento, furação e outros procedimentos de usinagem de alta precisão em peças metálicas com formatos de eixo, disco e outros. Com excelente adaptabilidade espacial e flexibilidade operacional, os guindastes articulados podem transitar sobre os tornos CNC graças à sua estrutura de braço dobrável, elevando e transportando com flexibilidade peças metálicas brutas ou usinadas entre unidades de trabalho densamente povoadas.
Esses guindastes de braço articulado podem contornar obstáculos como colunas de oficina e máquinas-ferramenta, alcançando o interior de equipamentos ou áreas estreitas (como estações múltiplas acima de tornos CNC) para realizar a movimentação de materiais. Eles não apenas resolvem o problema do espaço limitado na oficina, mas também garantem a precisão no transporte de peças de precisão, tornando-se equipamentos essenciais para melhorar a eficiência na transferência de materiais e apoiar o fluxo eficiente de peças, desde as matérias-primas até os produtos acabados.

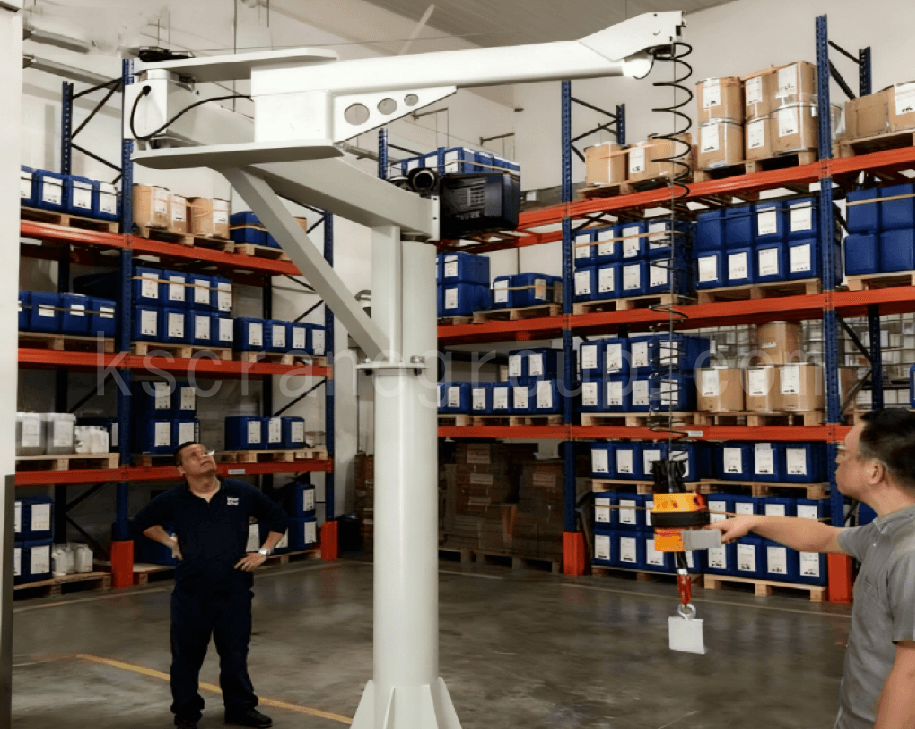

Armazenagem Industrial

Em armazéns industriais com layouts densos, os guindastes de lança articulada podem ajustar sua forma de maneira flexível em espaços estreitos, graças às características de dobragem e armazenamento de seu braço articulado multissegmentado. Eles proporcionam cobertura flexível da área de armazenamento, evitando interferências estruturais com as prateleiras e materiais ao redor e adaptando-se com precisão às restrições de layout de armazéns densos. Esses guindastes de lança articulada oferecem uma solução mais flexível para movimentação de materiais em cenários de armazenagem densa.
