Hjulblockmontering för traverskran: Tillförlitlig, anpassningsbar och byggd för att hålla

Traverskranens hjul är en av kärnkomponenterna i traverskranens åkmekanism. Det bär upp kranens totala vikt och möjliggör smidig rörelse av både huvudvagnen (brolöpning) och hjälpvagnen (lyftvagn) längs skenorna.

Höghållfasta och slitstarka kranhjul avgör inte bara kranens stabilitet utan påverkar också direkt utrustningens livslängd och driftseffektivitet.

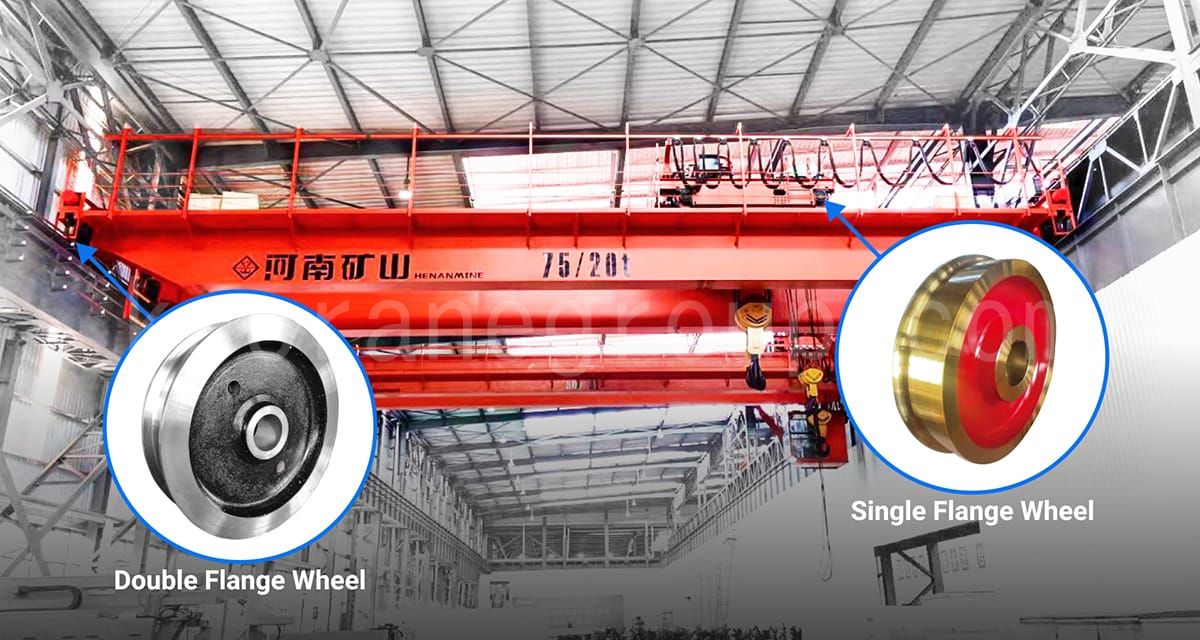

I en traverskran används hjulen huvudsakligen i två delar:

• Traverskranens ändhjul använder dubbla flänshjul för att säkerställa stabil förflyttning av kranen på huvudskenorna och för att förhindra urspårning;
• Traverskranens löphjul använder enkelflänshjul för att uppnå jämn och flexibel sidorörelse längs huvudbalken.

Även om traverskranens hjul är en enda komponent, spelar det en avgörande roll i kranens övergripande drift – det bär inte bara den vertikala lasten utan styr även körriktningen.

Med tanke på de olika arbetsförhållandena och driftskraven installeras hjul vanligtvis inte individuellt utan monteras som kompletta hjulblocksenheter.

Kuangshan Crane erbjuder ett komplett utbud av hjulaggregat för traverskranar, från standardkonstruktioner (L-typ, 45° delad typ) till runda lagerboxar. strukturer (FEM-standard), som uppfyller olika lastkapaciteter, arbetsmiljöer och anpassningsbehov.

Användning av traverskranhjul i kranar

I en traverskran är hjulen huvudsakligen fördelade på broens åkmekanism och löpvagnens åkmekanism. De är nyckelkomponenter som gör att hela kranen kan röra sig i längdriktningen och löpvagnen i tvärriktningen.

• Hjul för traverskranände: Dessa hjul stöder hela kranen så att den kan röra sig i längdriktningen på verkstadens räls och har generellt en dubbelflänsad hjulkonstruktion. Dubbelflänsstrukturen förhindrar effektivt urspårning och säkerställer stabilitet under långa sträckor.
• Hjul för traverskranvagn: Dessa hjul är monterade under lyftvagnen och löper tvärs över huvudbalkens skenor. De har vanligtvis en enkelflänshjulskonstruktion, vilket underlättar smidig styrning av vagnen, minskar skenslitage och ger lättare drift.

Typer av hjulblocksaggregat för traverskranar

Hjul på traverskranar bär hela utrustningens last och ger vägledning. Beroende på installationsläge, arbetsbelastning och underhållskrav levereras hjul vanligtvis som hjulblocksaggregat.

Olika konstruktionstyper – såsom L-blockkranhjulsaggregat, 45° delat lagerboxkranhjulsaggregat och rund lagerboxkranhjulsaggregat (europeisk typ) – erbjuder alla unika fördelar vad gäller lastkapacitet, installationskomfort och utrymmeseffektivitet.

Dessa konstruktionsvariationer ger en tillförlitlig grund för att välja den lämpligaste hjuluppsättningen enligt specifika applikationsbehov.

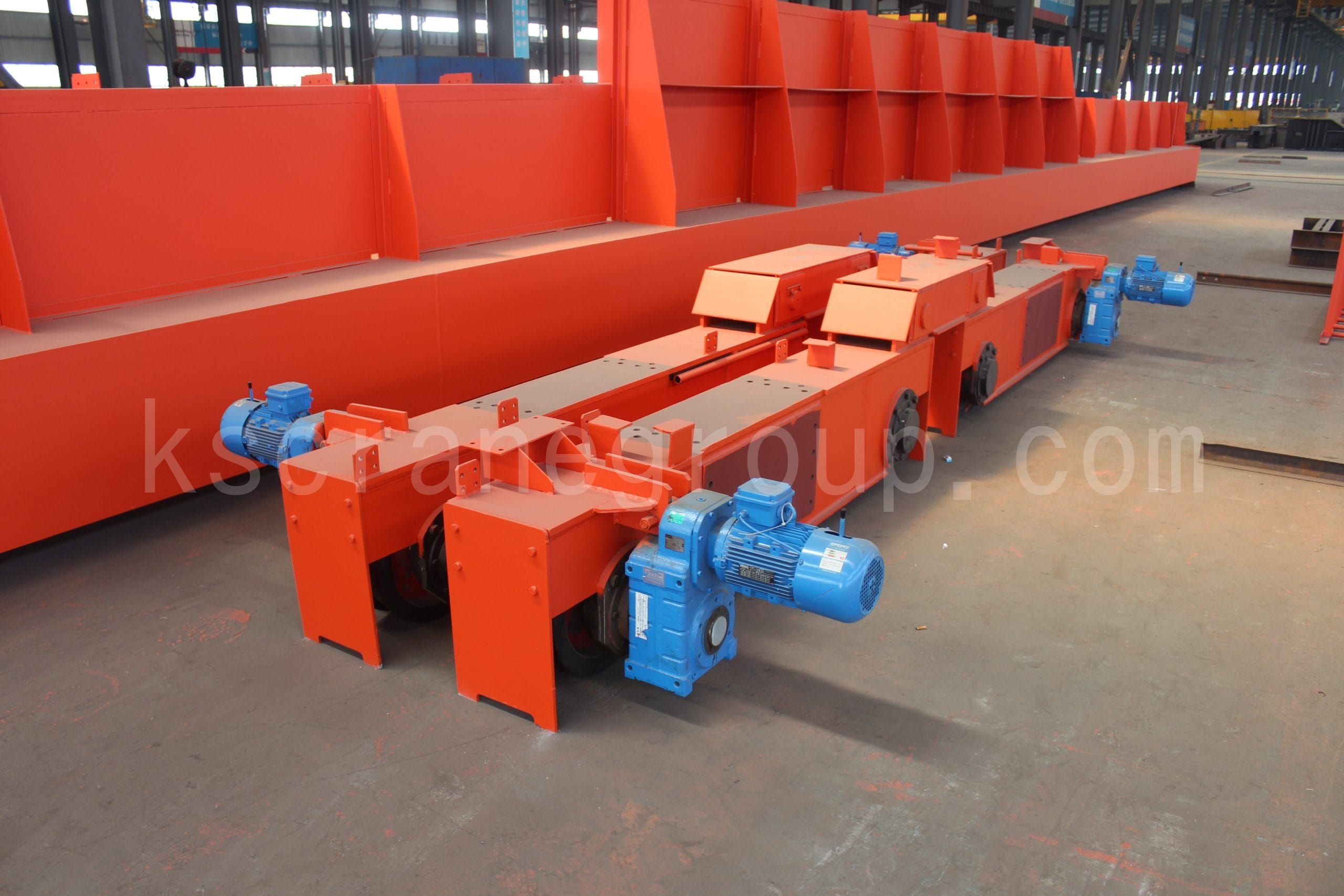

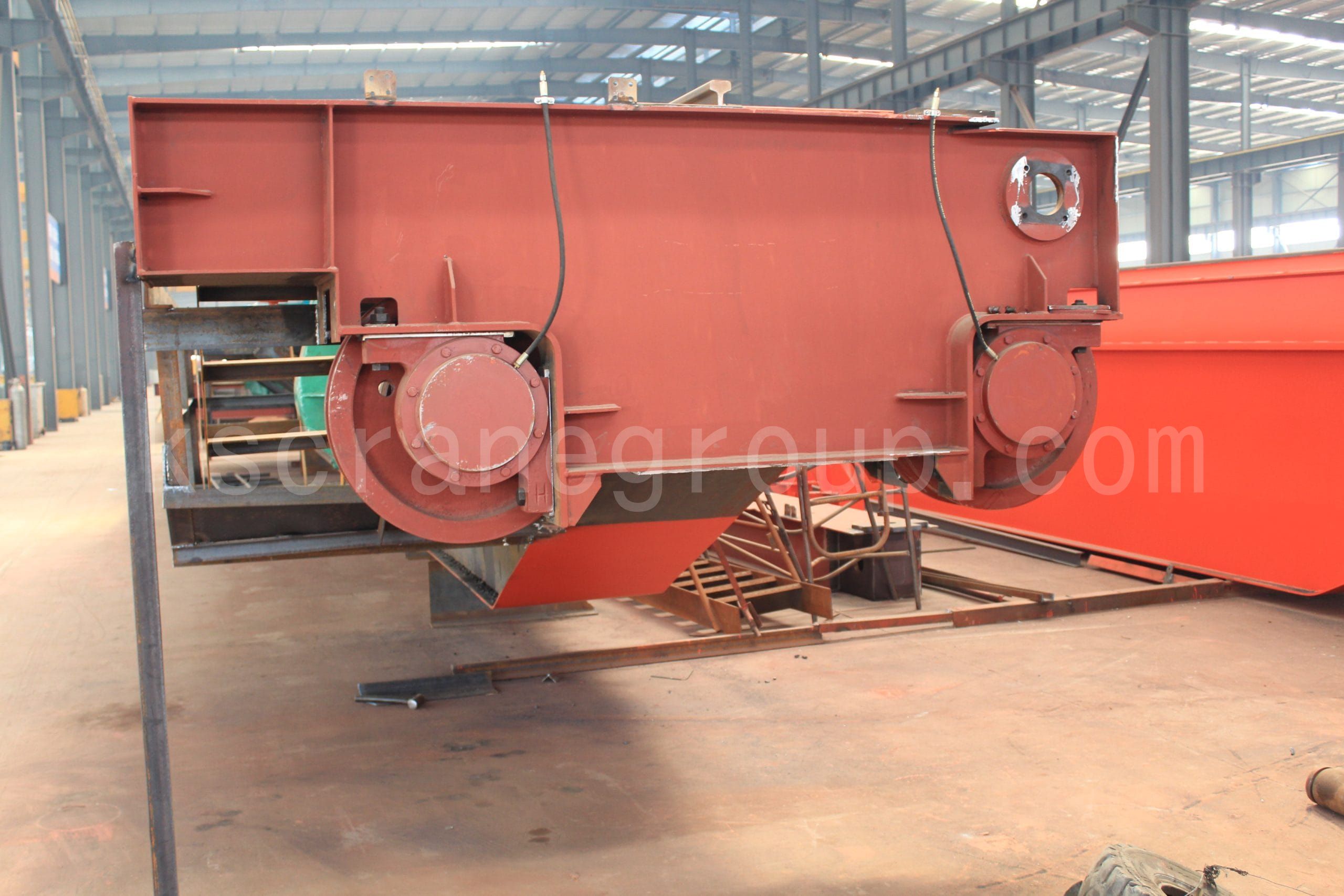

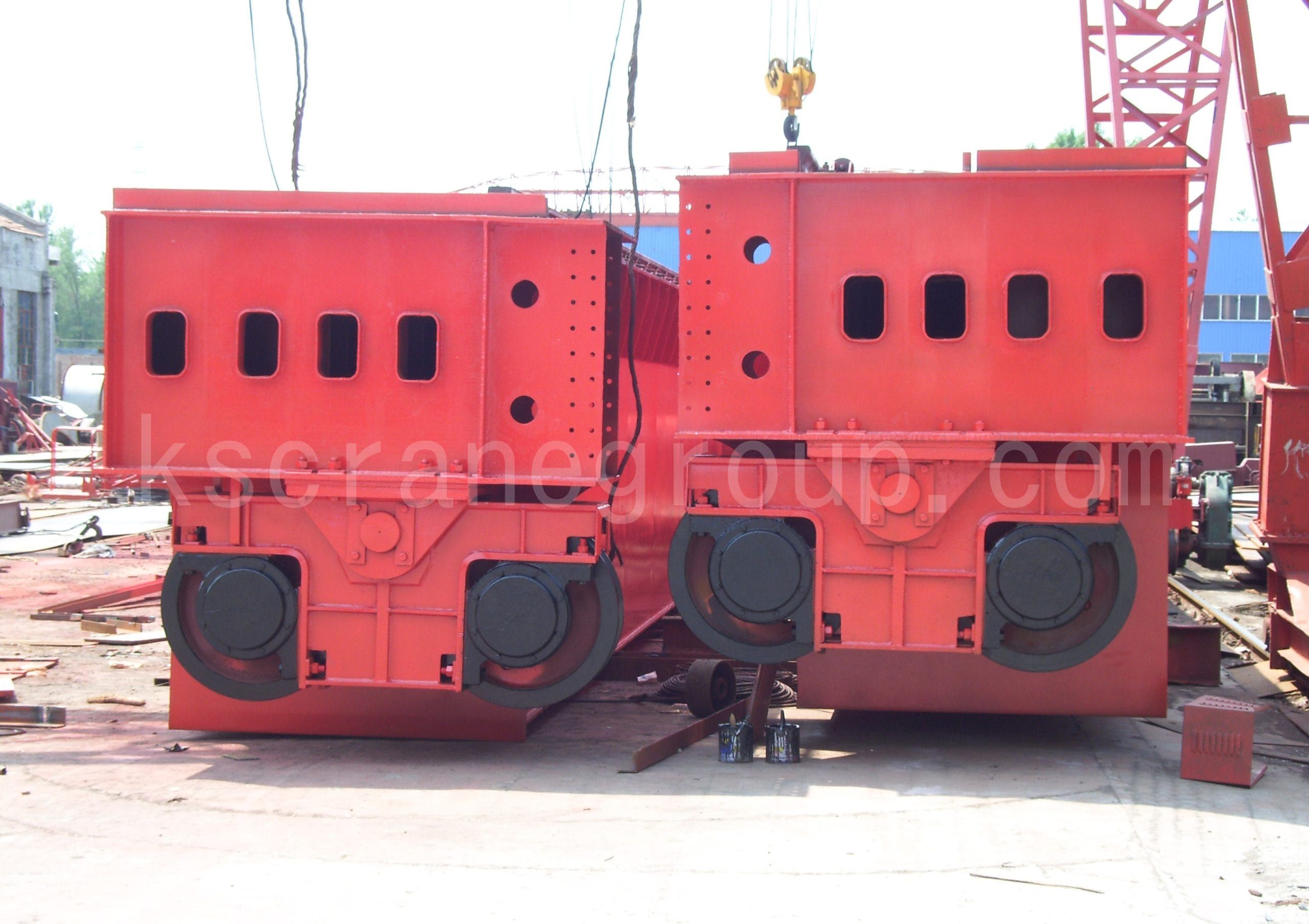

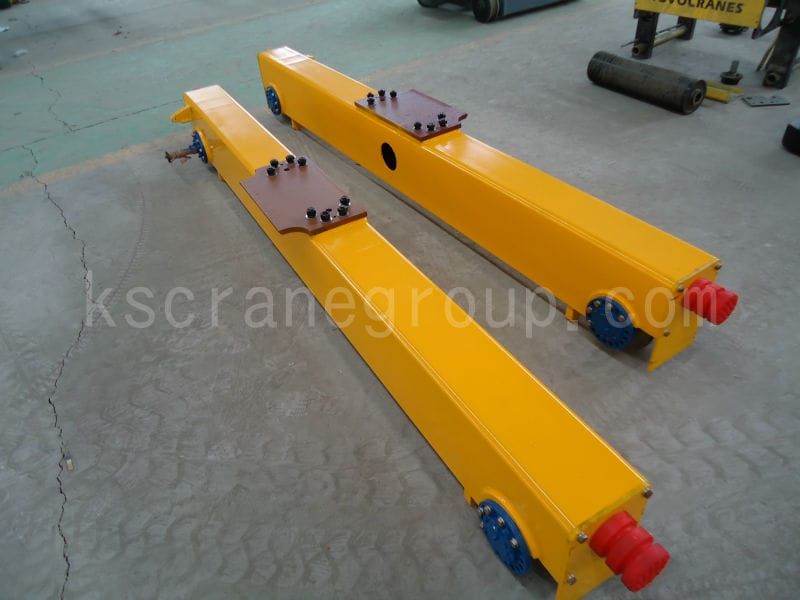

KUANGSHAN CRANE tillverkar ett brett utbud av hjulaggregat för traverskranar som uppfyller både inhemska standardkranar och FEM-standardkranar, och används i stor utsträckning i LD-, LH- och QD-typkranar, såväl som europeiska traverskranar med FEM-standard.

• Enkel struktur, enkel installation och underhåll;
• Hög stödstyvhet och utmärkt kostnadseffektivitet;
• Materialsammansättning testad med den tyska SPECTRO-spektrometern för att säkerställa materialets noggrannhet;
• Smidig transmission och lågt ljud.

• Bekväm montering och demontering, hög monteringsnoggrannhet och stabil drift;
• Utmärkt slitstyrka och slagtålighet, vilket avsevärt förlänger livslängden;
• Smidig transmission och lågt ljud.

• Hjuldiameterintervall: Φ160mm – Φ1000mm;
• Smidda material som 42CrMo och 65Mn, med slitstark yta;
• Reserverat pulsgivargränssnitt för effektiv korrigering av kranavvikelse;
• Hög transmissionseffektivitet, stor hjullastkapacitet och valfri precisionspositioneringsenhet.

Vi kan designa och tillverka matchande traverskranhjulsaggregat enligt kundens rälsmodell, krantyp, körhastighet och arbetsklass.

Huvudparametrar:

• Hjuldiameter: 160 mm – 1000 mm
• Hjulmaterial: 42CrMo, ZG50SiMn, 65Mn, ZG340–640
• Värmebehandling: kylning, anlöpning och glödgning
• Ythårdhet: HRC 40–55, härdat lagerdjup 8–12 mm
• Tillämpliga konstruktioner: enkelbalk, dubbelbalk och brokran av europeisk typ

Tillämpningar av hjulaggregat för traverskranar

Fördelar med traverskranhjul

• Smidda hjul med hög densitet och lång livslängd.
• Precisionsbearbetning säkerställer jämn skenkontakt och minskar skenslitage.
• Höghållfasta lager och lagerhus säkerställer smidig drift.
• Strikt toleranskontroll, i enlighet med ISO/FEM-standarder.
• Anpassad designtjänst tillgänglig för att passa olika järnvägsbredder och laster.

Valfria anpassningstjänster

• Anpassningsbar hjuldiameter och hjulbas.
• Valfri splineaxel eller kilaxelstruktur.
• Valfria tätade lager eller högtemperaturlager.
• Finns i europeiska eller kinesiska standardmått för installation.
• Ytbehandlingar mot korrosion: målning, fosfatering, galvanisering etc.

Varför välja KUANGSHAN CRANE

• Över 20 års erfarenhet av tillverkning av hjulmontering för traverskranar.
• Integrerad produktionslinje för smide, värmebehandling, bearbetning och testning.
• Produkter exporteras till fler än 50 länder och används inom traverskranar, portalkranar och metallurgisk industri.
• Certifierad enligt ISO, CE, FEM och andra internationella standarder.
• Varje hjulenhet levereras med material- och feldetekteringsrapporter.

KUANGSHAN CRANE Hjulproduktionslinje

Alla kranprodukter från Henan KUANGSHAN CRANE är utrustade med smidda hjul, vilket täcker alla typer av kranar.

Produktionsprocessen integrerar uppvärmning, transport, smide, valsning, värmebehandling och kontinuerlig bearbetning – vilket säkerställer snabb rytm, hög effektivitet och korta leveranscykler.

Högkvalitativa råvaror väljs noggrant ut, och den 10 000 ton tunga pressen applicerar enormt tryck för att smida en hård och tät kärna, vilket återspeglar KUANGSHAN CRANES hantverkskunnande och strävan efter excellens.

Hjulen har överlägsen prestanda, kompakt struktur, förfinad kornstruktur och kraftigt förbättrad styrka, seghet och utmattningsbeständighet.

KUANGSHAN CRANE Hjul Export Cases

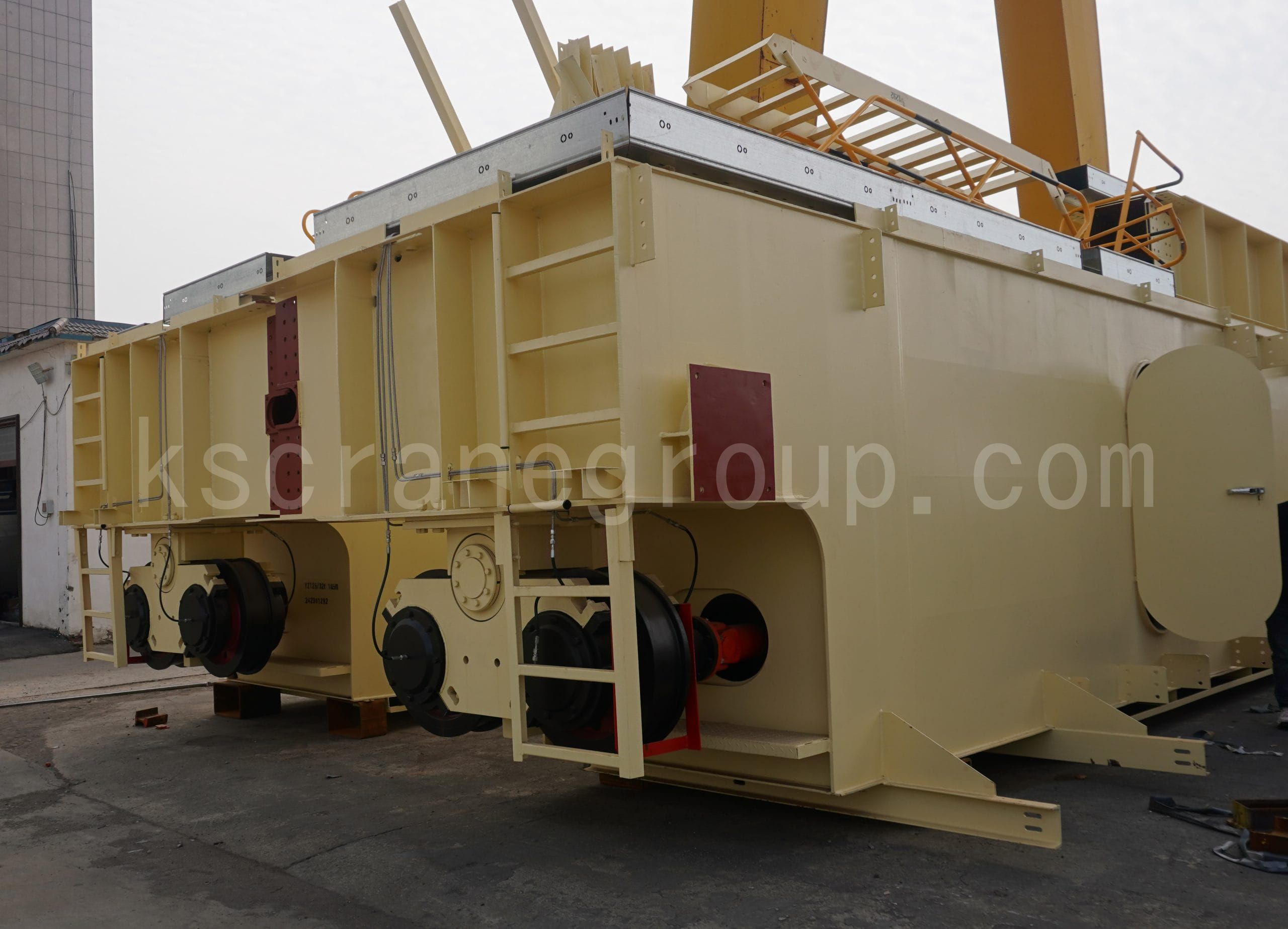

85 st gjutkranhjul exporteras till Egypten

12 set Hjul levererades till Australien

Slutsats

Traverskranens hjul är en nyckelkomponent som säkerställer säker och smidig drift av brokranar.

KUANGSHAN CRANE erbjuder ett komplett sortiment av hjulaggregat – från enkelfläns- och dubbelflänshjul till L-blockkranhjulaggregat, 45° delade kranhjulaggregat med lagerbox och runda kranhjulaggregat (europeisk typ) – som uppfyller behoven hos olika krantyper och arbetsmiljöer.

Med hög precision, lång livslängd och enkelt underhåll är våra traverskranhjulsaggregat det mest pålitliga valet för ditt traverskransystem.
