Blocos de gancho para pórtico e ponte rolante: duráveis e personalizáveis

Os blocos de gancho para ponte rolante e os blocos de gancho para pórtico estão entre os dispositivos de elevação mais amplamente utilizados em equipamentos de elevação, conhecidos por seu processo de fabricação simples e grande praticidade.

Com base no formato do gancho, eles podem ser divididos em blocos de gancho simples e duplo. De acordo com suas propriedades mecânicas, são classificados em cinco graus de resistência: M, P, S, T e V. Para conjuntos de ganchos de guindaste usados em ambientes de aplicação ultra-grandes ou extremos, oferecemos serviços personalizados.

Blocos de gancho duplo para guindaste

Blocos de gancho único para guindaste

Blocos de gancho de guindaste europeus

Blocos de gancho de guindaste rotativo motorizado

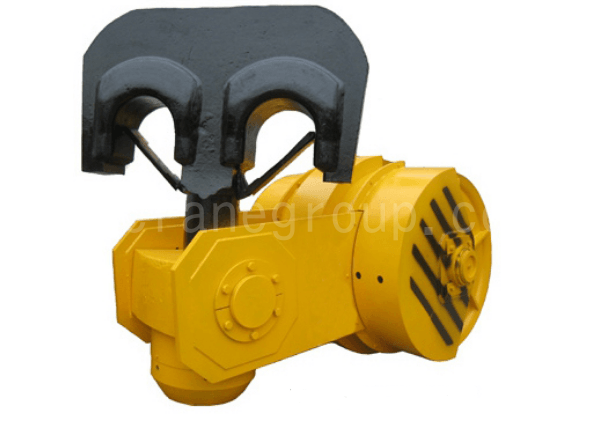

Blocos de gancho duplo para guindaste

Peso do bloco de gancho do guindaste: 10t/12t/16t/20t/25t/32t/40t/50t/63t/80t/100t/125t/160t/200t/250t.

Bloco de gancho de roldana: bloco de gancho de 2 roldanas/bloco de gancho de 3 roldanas/bloco de gancho de 4 roldanas/bloco de gancho de 5 roldanas

Durante a operação, o gancho de guindaste para serviços pesados frequentemente sofre impactos, por isso todos os moitões de gancho duplo são feitos de aço carbono de alta qualidade. É uma das ferramentas de elevação mais comuns em máquinas de elevação. Os moitões de gancho simples são normalmente usados para capacidades de elevação abaixo de 80 toneladas, enquanto os moitões de gancho duplo são adequados para içar cargas mais pesadas.

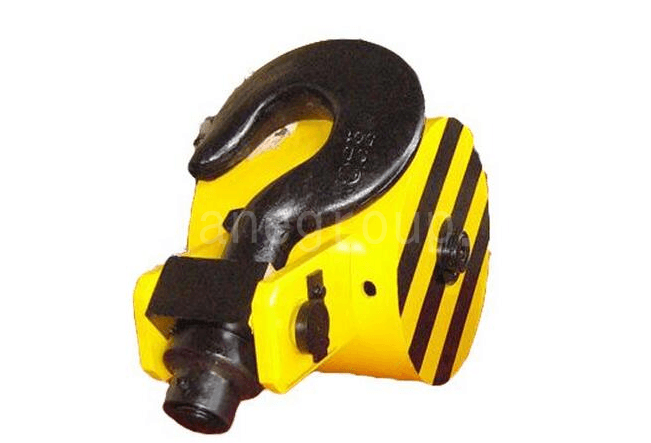

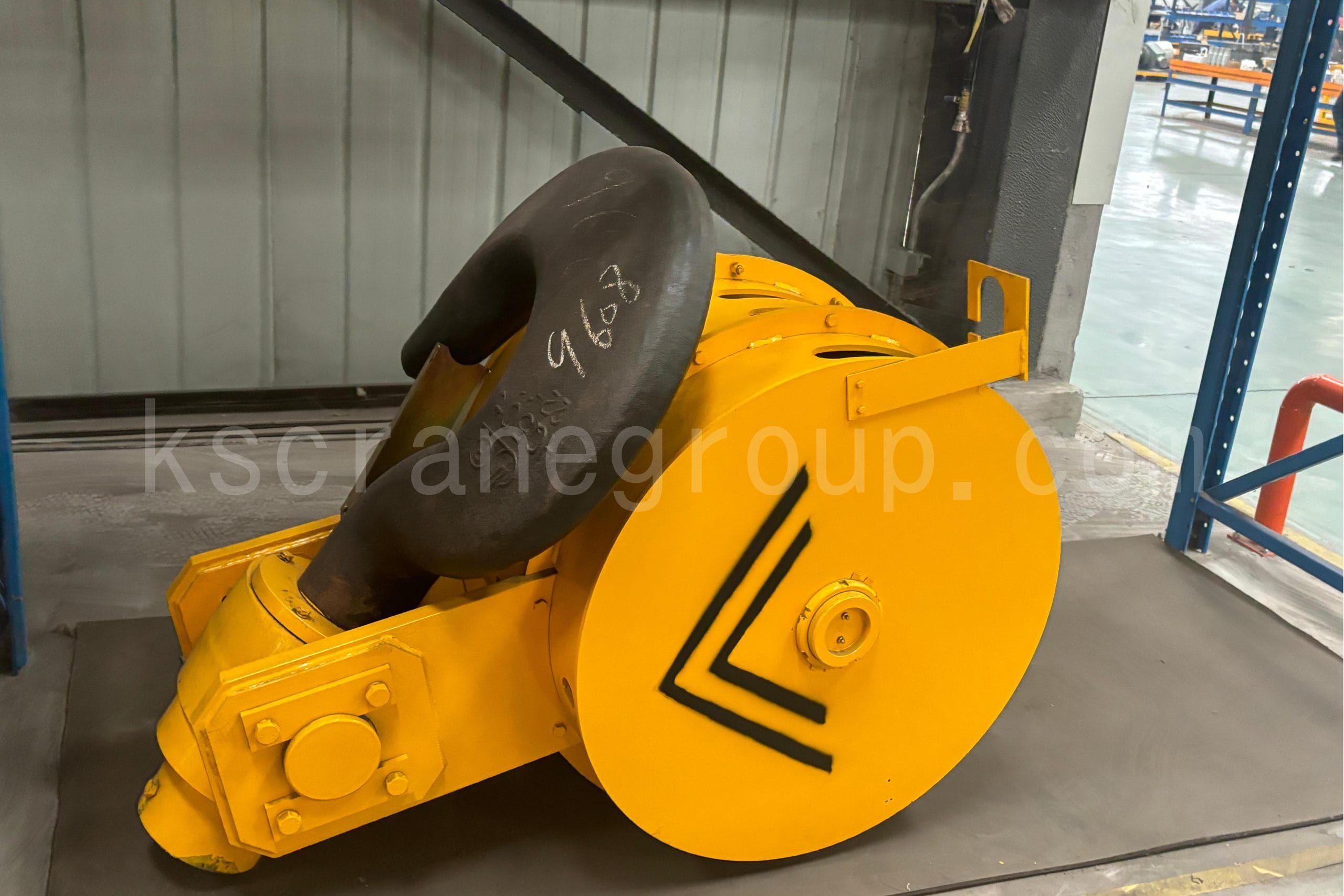

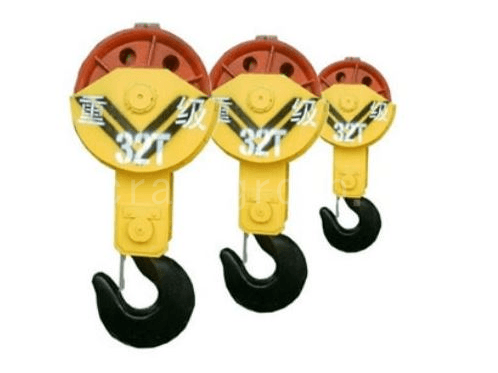

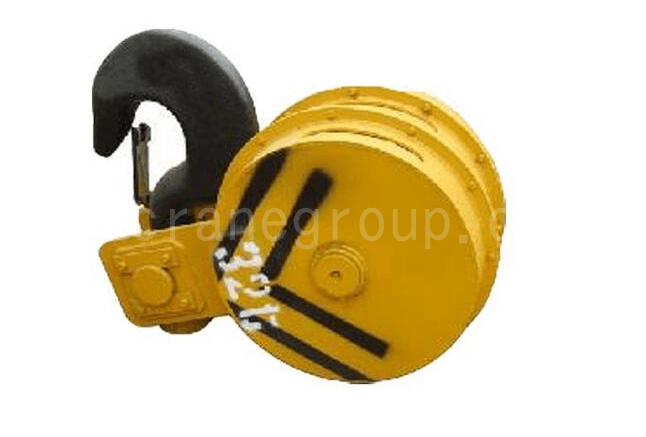

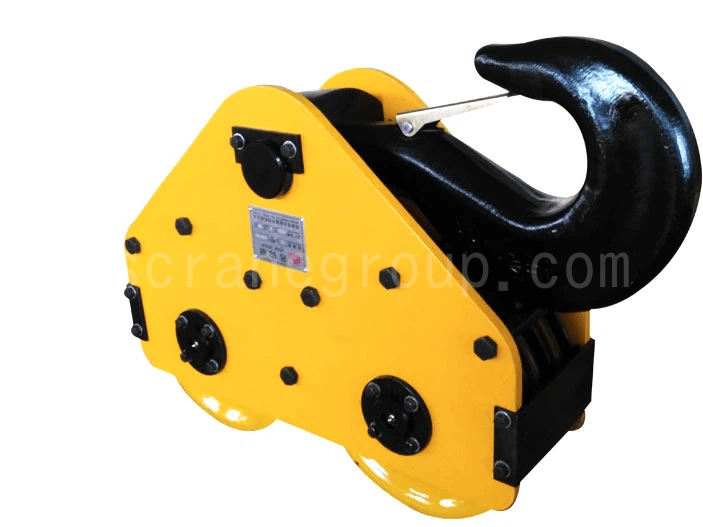

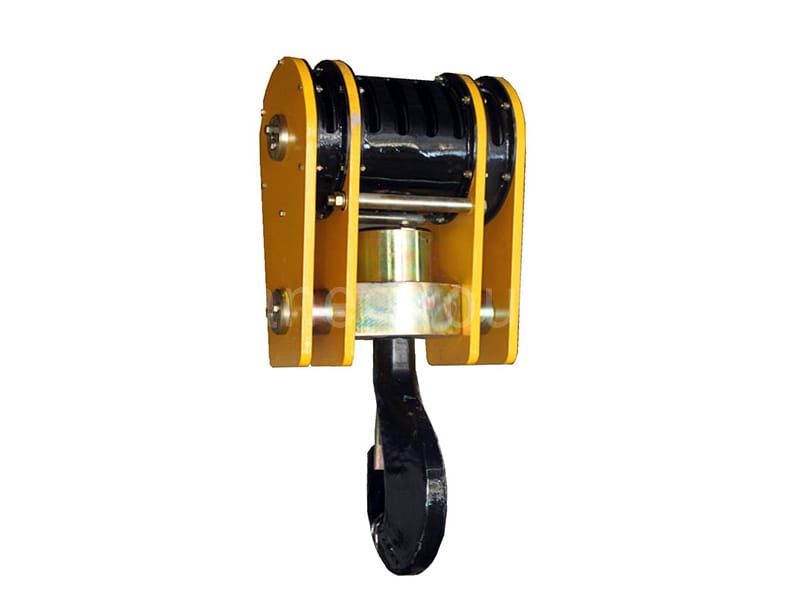

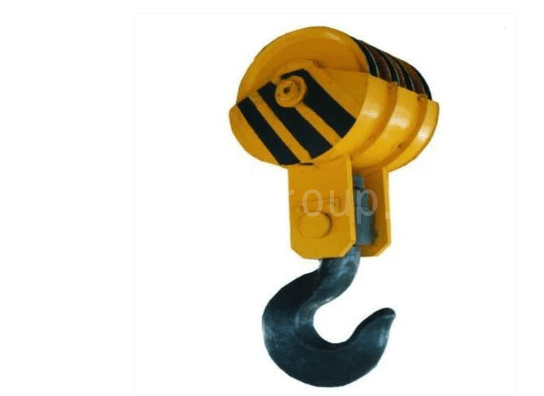

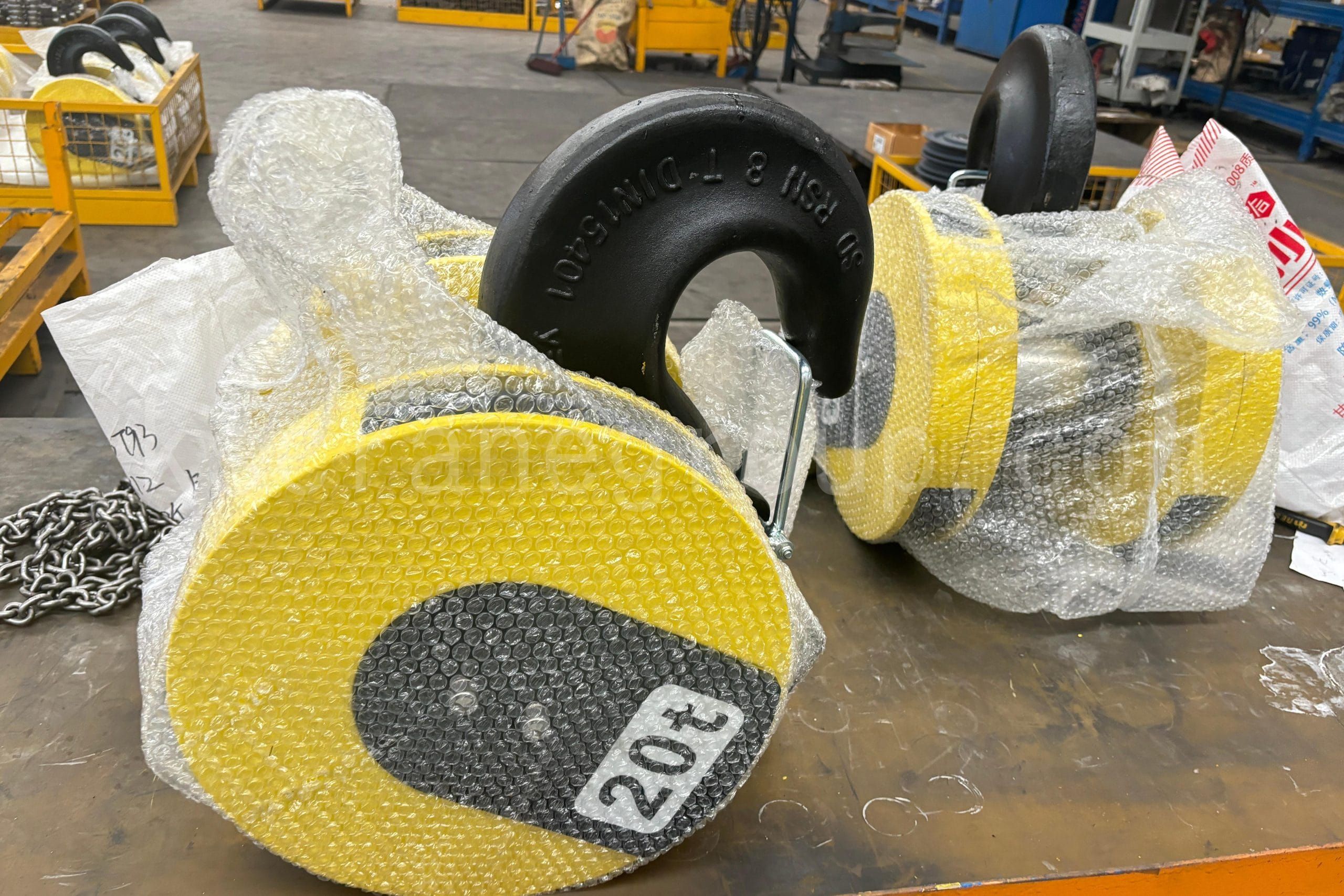

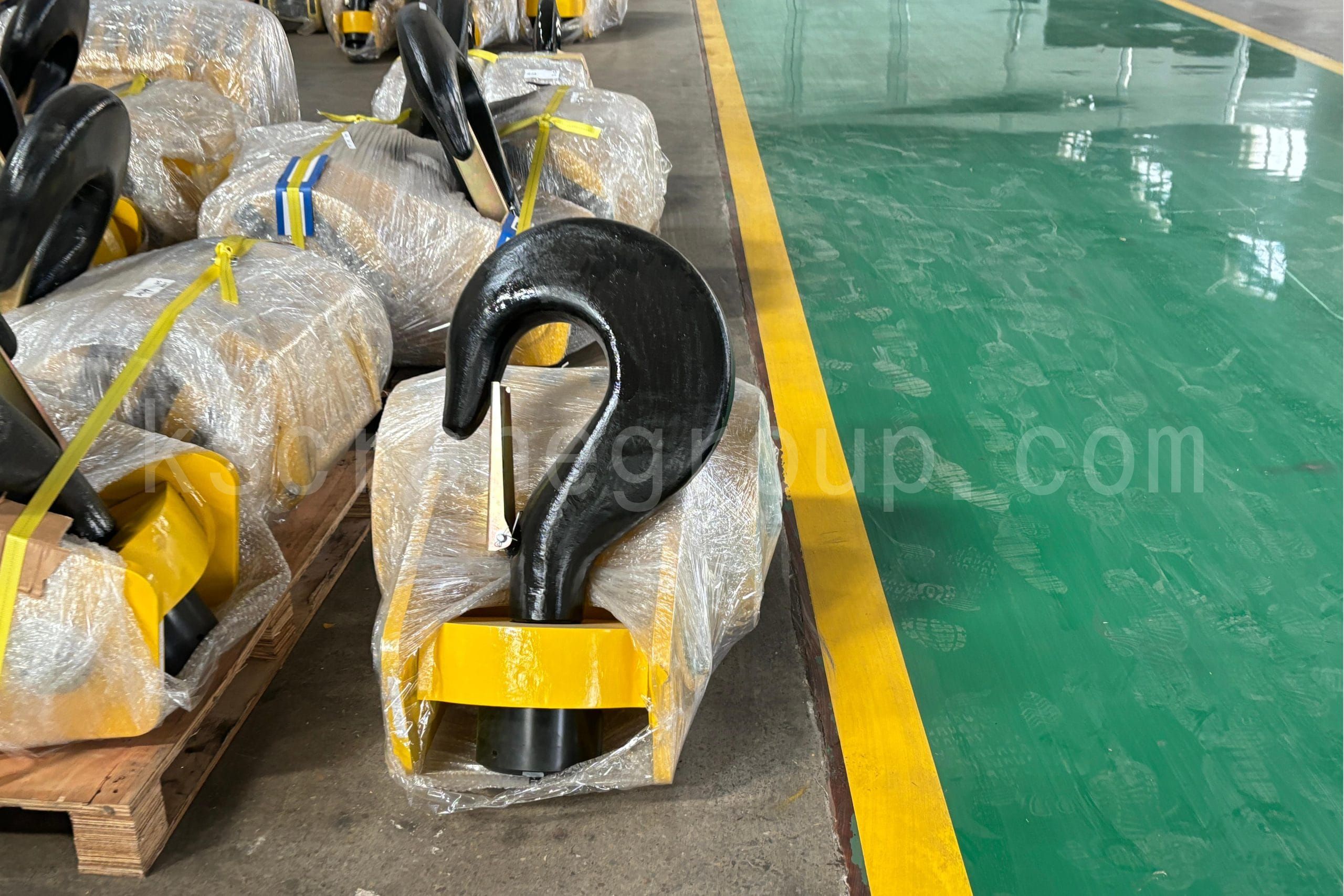

Blocos de gancho único para guindaste

Capacidade de gancho único: 5t/6t/10t/12t/16t/20t/25t/32t/40t/50t/63t/80t/100t/125t/160t/200t/250t.

Bloco de gancho de polia: bloco de gancho de polia simples / bloco de gancho de polia dupla / personalizado

É fácil de produzir e usar, mas sua capacidade de carga não é maior do que a de um conjunto de bloco de gancho duplo para guindaste. Portanto, na maioria das vezes, é usado apenas em locais de trabalho de baixa capacidade (menos de 80 toneladas).

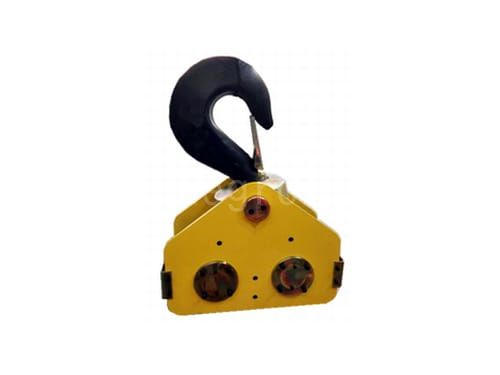

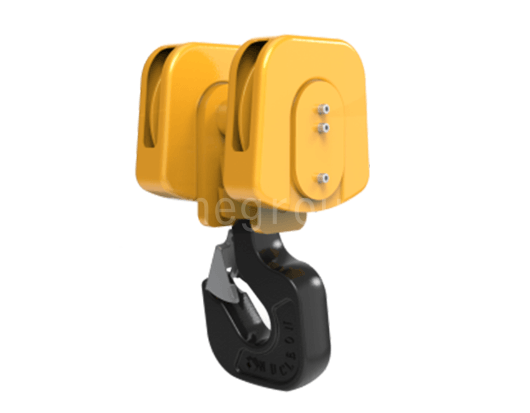

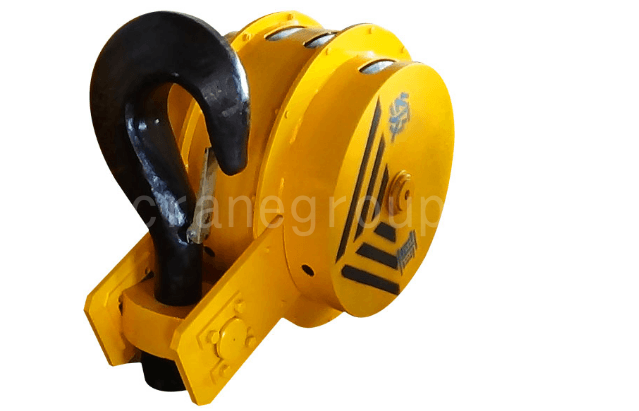

Blocos de gancho para ponte rolante europeia

Os moitões de gancho para guindaste europeus são um tipo de moitão de gancho forjado de médio a alto padrão, que oferece vantagens em relação aos conjuntos de gancho tradicionais, como menor peso, estrutura compacta, menor consumo de energia e grande praticidade. Como resultado, vêm ganhando cada vez mais popularidade no mercado.

Aproveitando nossa vasta experiência na fabricação de conjuntos de ganchos tradicionais, incorporamos princípios europeus de design leve e modular para criar ganchos para guindastes europeus com polias. Esses ganchos para guindastes com travas de segurança apresentam estrutura compacta, design leve, eficiência energética e baixo ruído. Nossos ganchos para guindastes europeus reduzem a distância máxima do gancho, diminuem a altura de elevação e proporcionam uma altura de elevação maior. Além disso, aumentam efetivamente o espaço disponível nas instalações existentes dos clientes, reduzindo significativamente os custos de construção dos prédios de operação do guindaste e as despesas operacionais. Essas características também aprimoram a qualidade e o desempenho geral do guindaste.

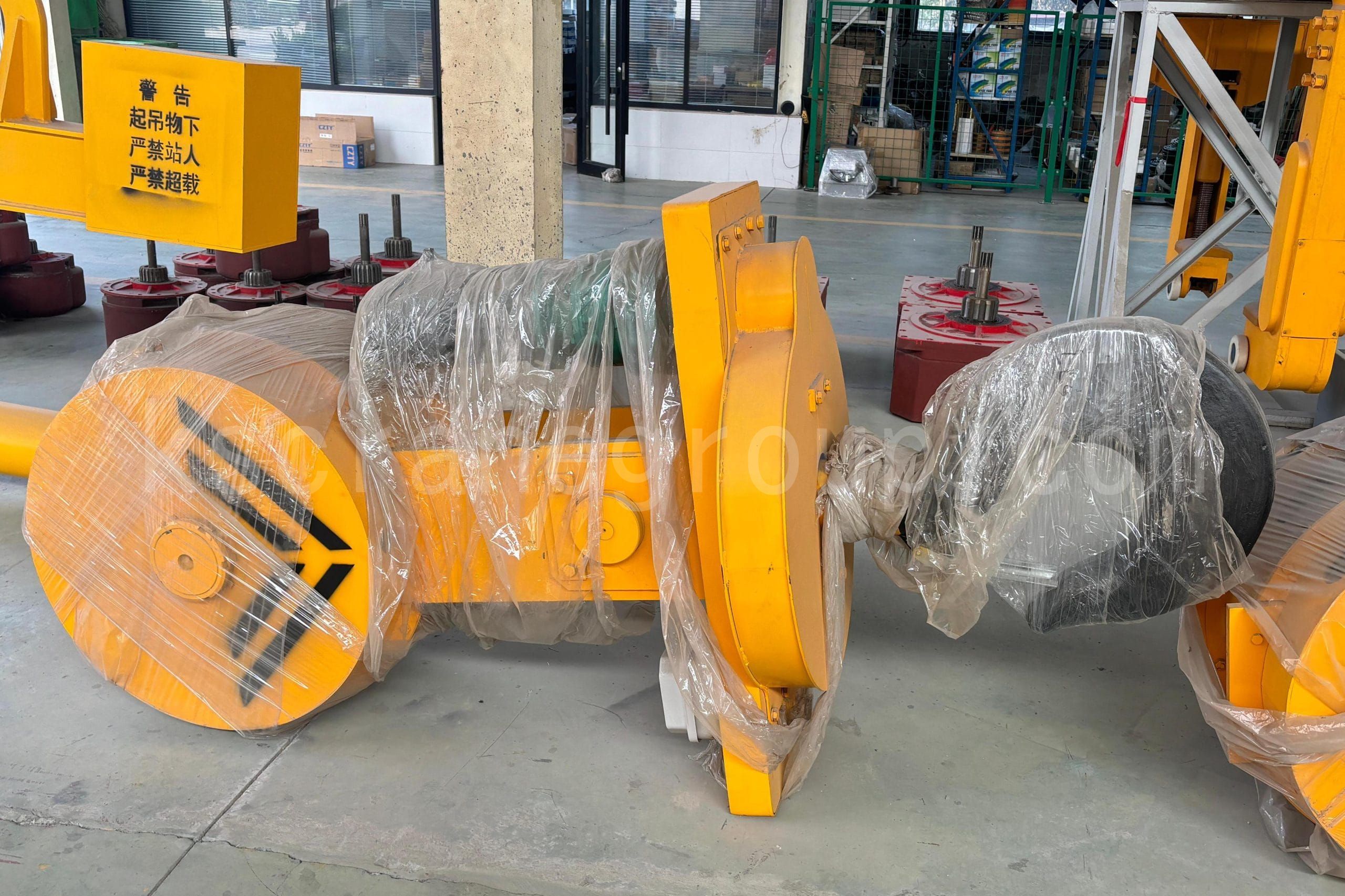

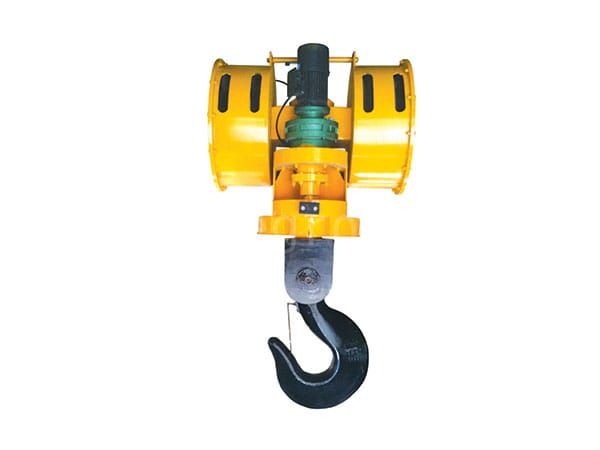

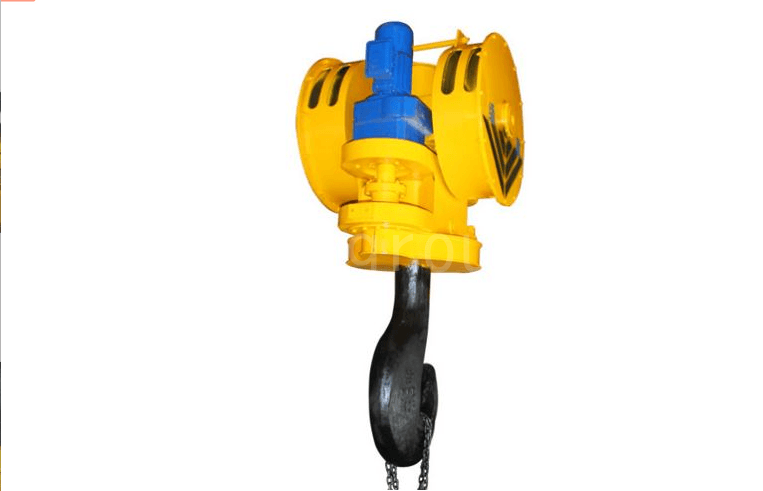

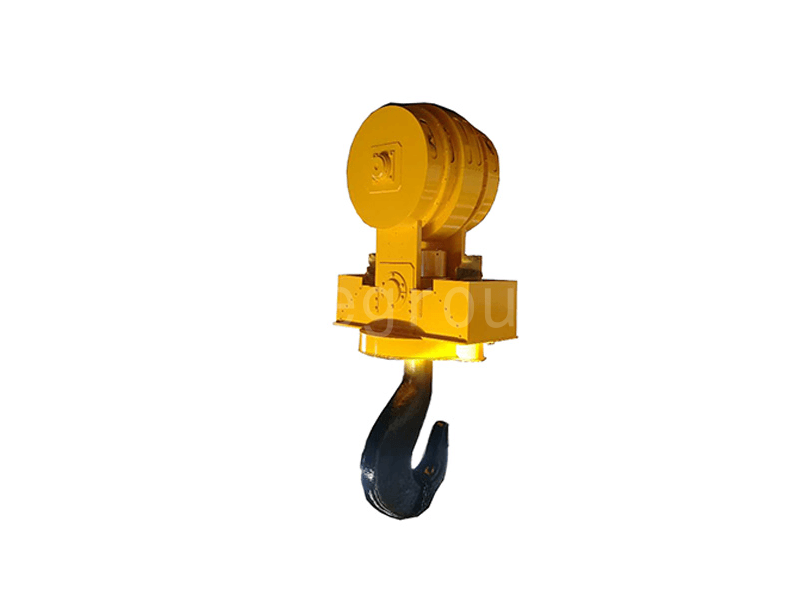

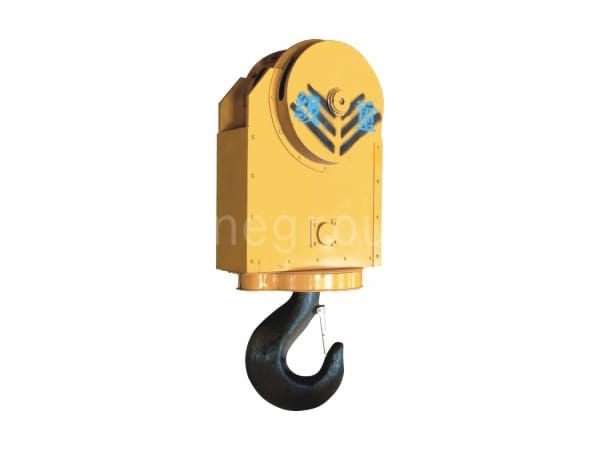

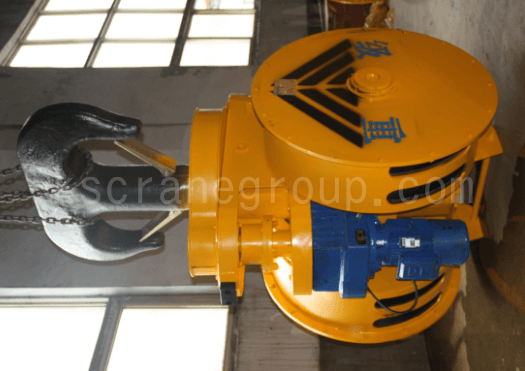

Blocos de gancho de guindaste rotativo motorizado

O bloco de gancho giratório para guindaste industrial pode ser conectado a outros acessórios de içamento, facilitando o carregamento e descarregamento precisos, pontuais e direcionais, durante o manuseio de materiais. Ele permite rotação de 360 graus e pode ser posicionado em qualquer ângulo.

Em ambientes como siderúrgicas, docas, estações e pátios de armazenagem, onde o carregamento, descarregamento e transbordo de mercadorias em guindastes, navios e veículos exigem alta eficiência, os conjuntos de ganchos rotativos são essenciais. Eles permitem mudanças rápidas na orientação dos objetos, acelerando a movimentação de materiais fundidos, perfis, navios e veículos, e é por isso que são amplamente utilizados nesses ambientes.

Conjunto de gancho giratório elétrico

Conjunto de gancho giratório elétrico

Conjunto de gancho giratório de porta

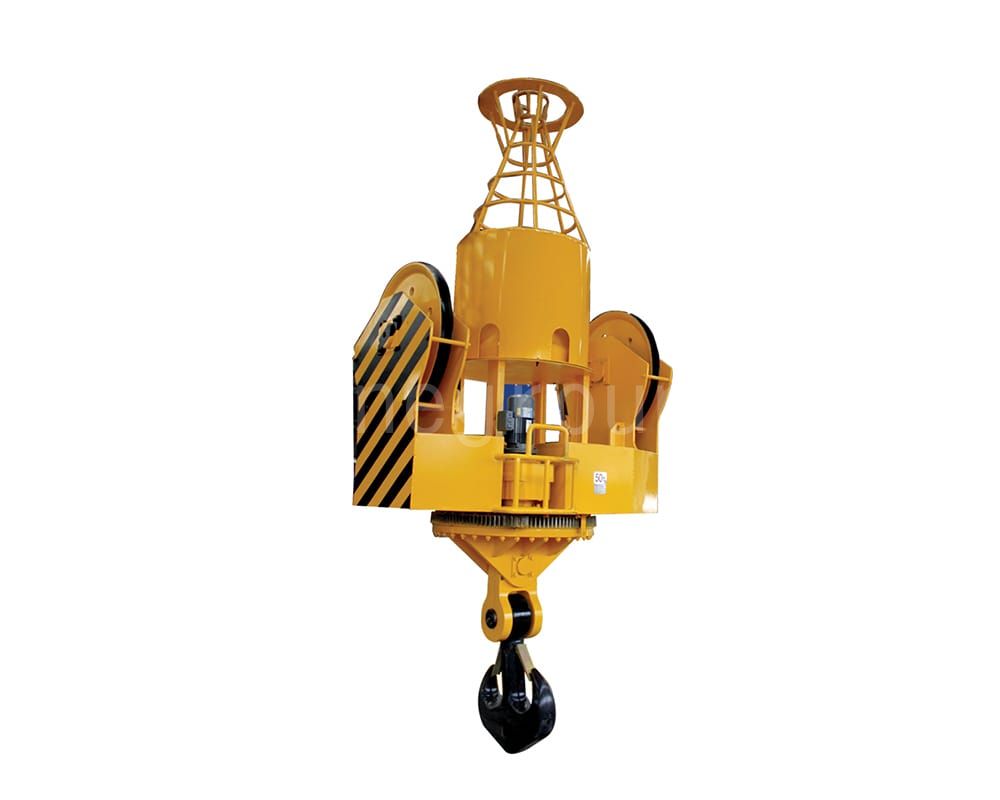

Conjunto de gancho rotativo metalúrgico

Conjunto de gancho giratório elétrico

Conjunto de gancho giratório elétrico

Peças principais do bloco do gancho do guindaste

• Corpo de gancho: O corpo do gancho é o componente central do conjunto do gancho, normalmente feito de aço de alta resistência para garantir capacidade de carga suficiente. O formato e a estrutura do gancho são projetados com base nos requisitos de elevação e podem incluir vários tipos, como gancho simples, gancho duplo e outros.

• Trave transversal:A viga transversal é um componente crucial do gancho do guindaste que conecta o corpo do gancho à placa do garfo, fornecendo suporte estrutural e garantindo estabilidade durante a operação.

• Sistema de polias: O sistema de polias inclui o conjunto de polias e o eixo da polia, essenciais para reduzir o esforço manual no processo de elevação. Este sistema ajuda a distribuir a carga e melhora a eficiência geral do conjunto do gancho.

• Placa de jugo e tampa da polia: A placa de jugo é um importante componente de conexão entre o sistema de polias e o corpo do gancho. A tampa da polia fornece um recurso de segurança para os operadores, protegendo-os de perigos potenciais durante a operação do conjunto do gancho.

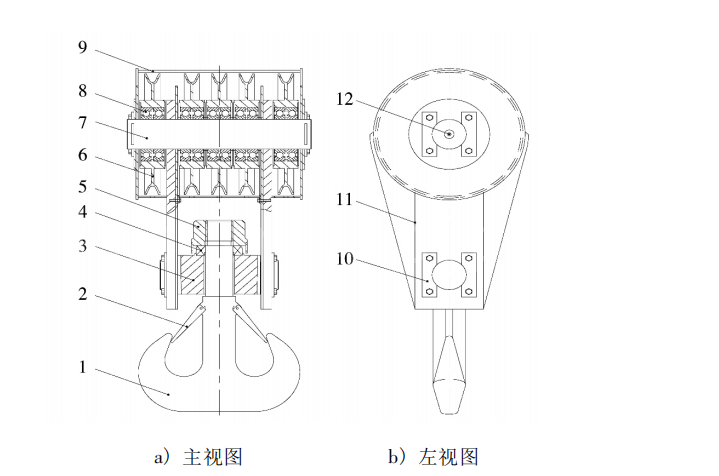

Rubrica: Componentes detalhados de um conjunto de gancho (exemplo: desenho de conjunto de gancho de guindaste duplo)

（1）Gancho ；（2）Trava de segurança do gancho da ponte rolante；（3）Travessa do gancho；（4）Rolamento de encosto do gancho da ponte rolante；（5）Porca do gancho；（6）Polia；（7）Eixo da polia；（8）Rolamento de esferas de sulco profundo；（9）Tampa da polia；（10）Tampa da extremidade；（11）Placa do garfo；（12）Copo de óleo

Principais Processos de Produção

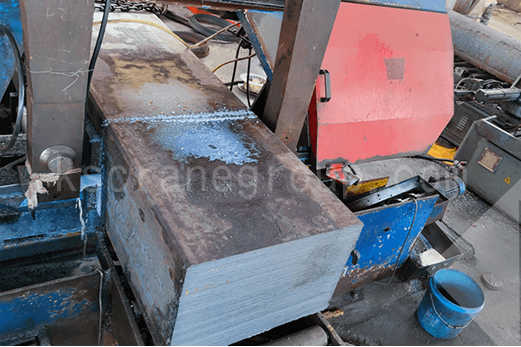

1、Apagamento

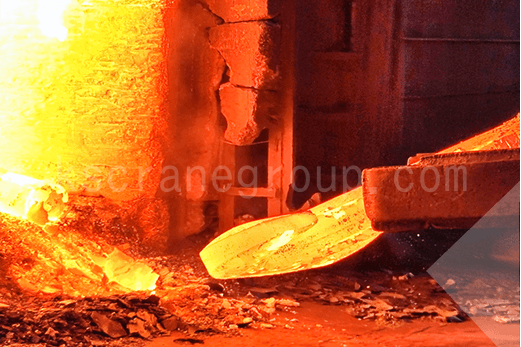

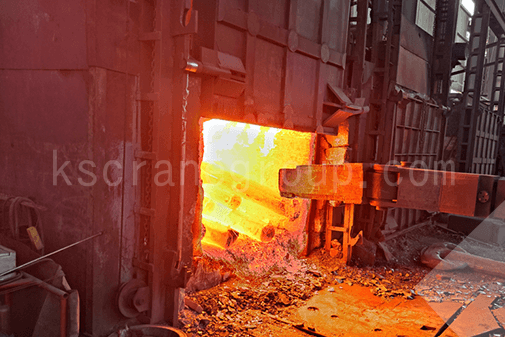

2、Aquecimento

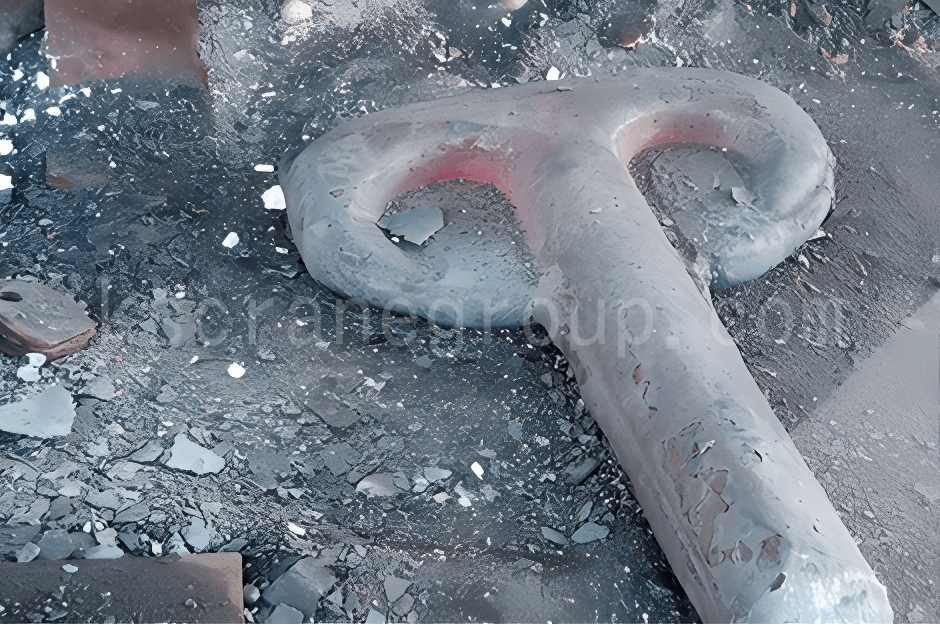

3、Forjamento primário

4、Aquecimento

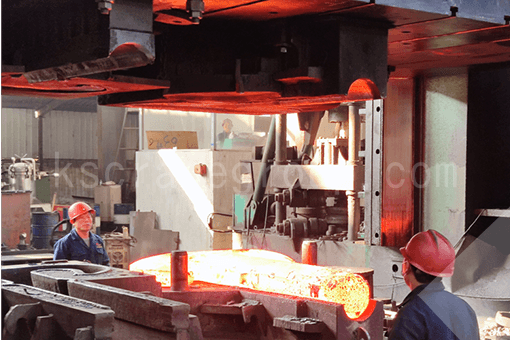

5、Forjamento em matriz

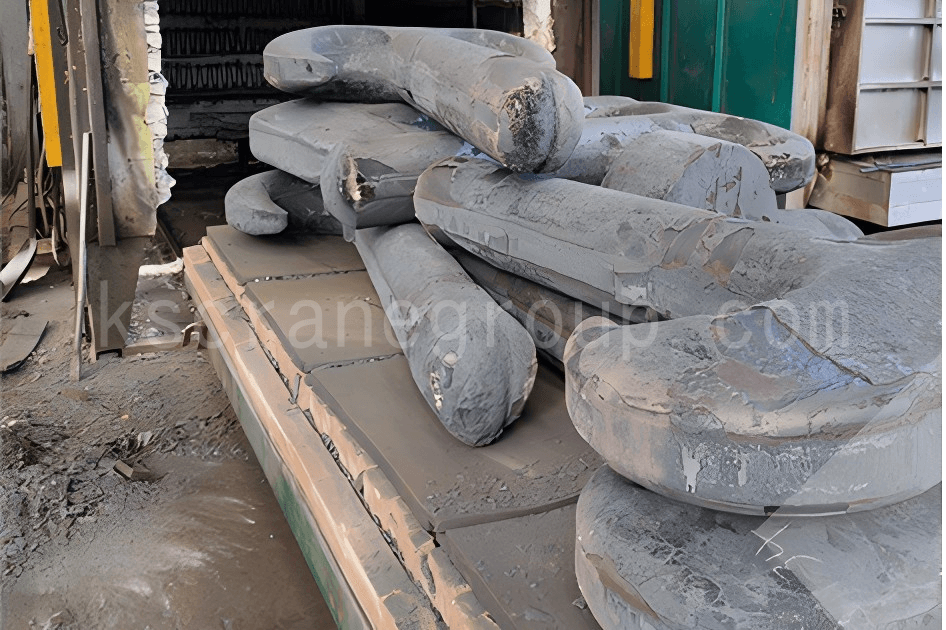

6、Normalizando

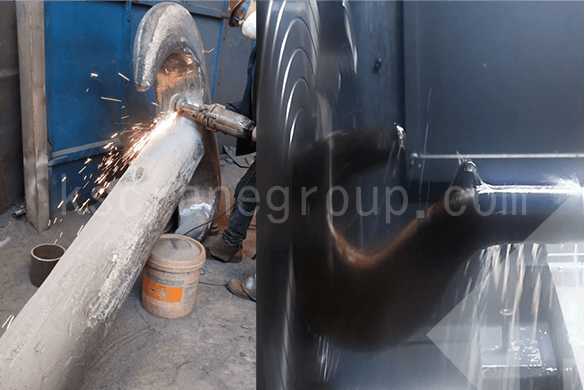

7、 Polimento e usinagem

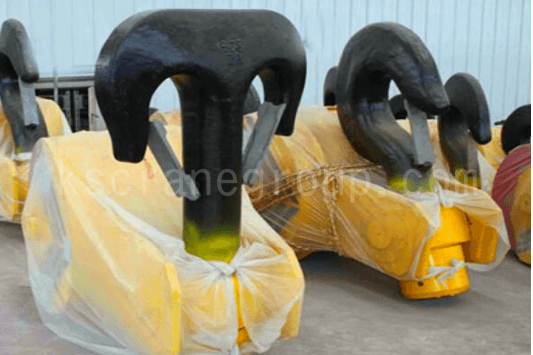

8、 Pintura e Montagem

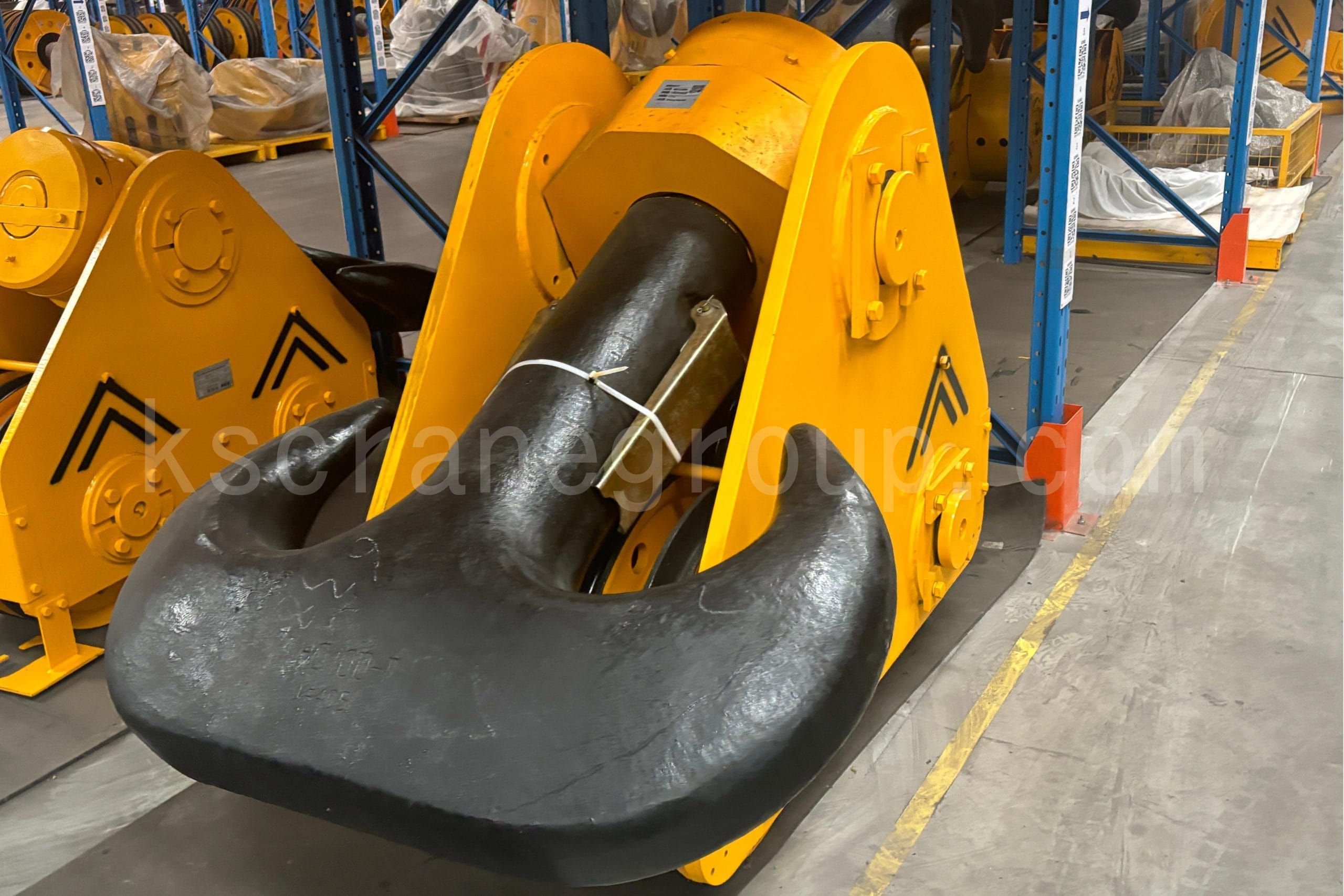

9、Estoque na prateleira
