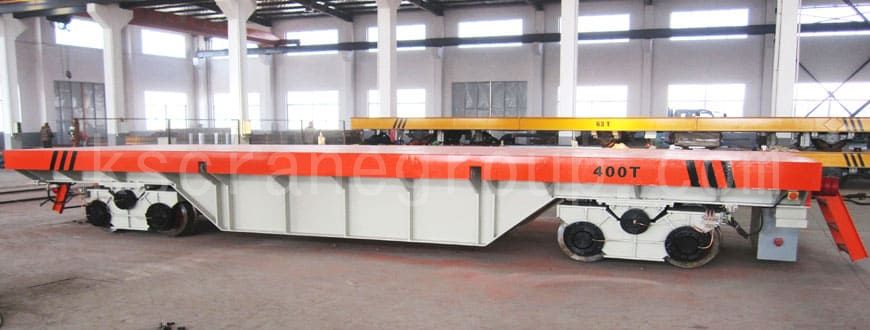

Мобильная кабельная тележка KPT
Краткое введение
Краткое введение для железнодорожных тележек-плоскостей серии KPT, приводимых в движение передвижным кабелем.
Рельсовые тележки-трансформеры серии KPT питаются от подвижного кабеля. Он проводит переменное напряжение 380 В непосредственно в электрическую систему управления тележки для запуска, остановки, движения вперед и назад и так далее. Тележка приводится в движение тяговым кабелем, проложенным по земле. Кабельная линия прокладывается между двумя рельсами. Система управления работает от низковольтного источника питания 36 В. На тележках может быть установлено гидравлическое подъемное устройство. Плоские тележки этой серии подходят для использования в неблагоприятных условиях, например, при высоких температурах и во взрывоопасных условиях. Благодаря простой конструкции и низкой цене, мобильная кабельная тележка KPT чаще всего используется для перемещения материалов на короткое расстояние из одного цеха в другой. По сравнению с тележкой серии KPX, время использования не ограничено. По сравнению с передаточной тележкой серии KPD, она не имеет строгих требований к установке рельса. По сравнению с передаточной тележкой серии KPJ, стоимость ниже. Передаточная тележка этой серии подходит для условий короткого расстояния пробега (≤20 м), высокой частоты использования и небольшой высоты тележки. Для условий короткого расстояния и низкой скорости, цепь может быть использована для уменьшения истирания кабеля.
Параметр
| Модель | КПДЗ-2т | КПДЗ-5т | КПДЗ-10т | КПДЗ-16т | КПДЗ-20т | КПДЗ-25т | КПДЗ-30 т | КПДЗ-40т | КПДЗ-50т | КПДЗ-63т | КПДЗ-80т | КПДЗ-100т | КПДЗ-150т | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная нагрузка(t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| Таблица размер (мм) |
Длина | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| Ширина | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| Высота | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 900 | 1200 | |
| Колесная база(мм) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| Рельс Внутренний Манометр(мм) |
1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| Диаметр колеса (мм) | Ф 270 |
Ф 300 |
Ф 300 |
Ф 350 |
Ф 350 |
Ф 400 |
Ф 400 |
Ф 500 |
Ф 500 |
Ф 600 |
Ф 600 |
Ф600 (Heavy) |
Ф 600 |
|
| Количество колес | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| Зазор заземления(мм) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| Скорость хода(мм) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| Мощность двигателя(кВт) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| Максимальная нагрузка на колесо (петля) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| Справочный вес (t) | 2.3 | 3.3 | 3.8 | 5.0 | 5.5 | 6.0 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
| Рекомендуемый рельс Модель |
P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
Примечания:
- Грузоподъемность, размер таблицы и рельсовый калибр могут быть настроены.
- Варианты:
- Защита кабеля (кабель внутри цепи или подвесной кабель)
- Автоматическая остановка при обнаружении препятствия или человека, концевые выключатели (для конечного перемещения);
- Эксплуатация (подвеска ручного управления, пульт дистанционного радиоуправления или операционная платформа с автомобилем).
- Электрические части (импортированные или изготовленные в Китае);
- Переменная скорость dec=vice(VFD).
- Может быть конструировано для того чтобы соотвествовать специальной рабочей среде как высокая температура, взрыв и так далее.
