Tolerance instalace kolejnic mostového jeřábu – 10 přejímacích kontrol dle normy ISO 12488-1:2012

Jeřábová dráha je nejnáročnější součástí celého zdvihacího systému. Chyba rozpětí 5 mm na 20 metrech vytváří cyklické boční zatížení na koncových vozíkech, které žádné mazání přírub kol neopraví. Ať už jste stavbyvedoucí ověřující práci stavebního dodavatele, instalatér jeřábu připravující se na montáž nebo údržbář provádějící pravidelnou kontrolu, těchto 10 kontrol tolerancí je to, co... standardní jeřábová kolejnice ve skutečnosti vyžaduje.

Tato příručka vychází z normy GB/T 10183.1-2018, která je identická s normou (IDT) ISO 12488-1:2012. Norma byla naposledy revidována 1. 7. 2025 bez aktualizací. Pokud váš projekt specifikuje tolerance ISO, platí přímo hodnoty v této příručce.

Která norma platí pro tolerance instalace kolejnic mostového jeřábu

Výchozí hodnota pro většinu mostových a portálových jeřábů: tolerance stupně 2 dle tabulky 2.

Stanovení tolerancí pro instalaci kolejnic mostového jeřábu

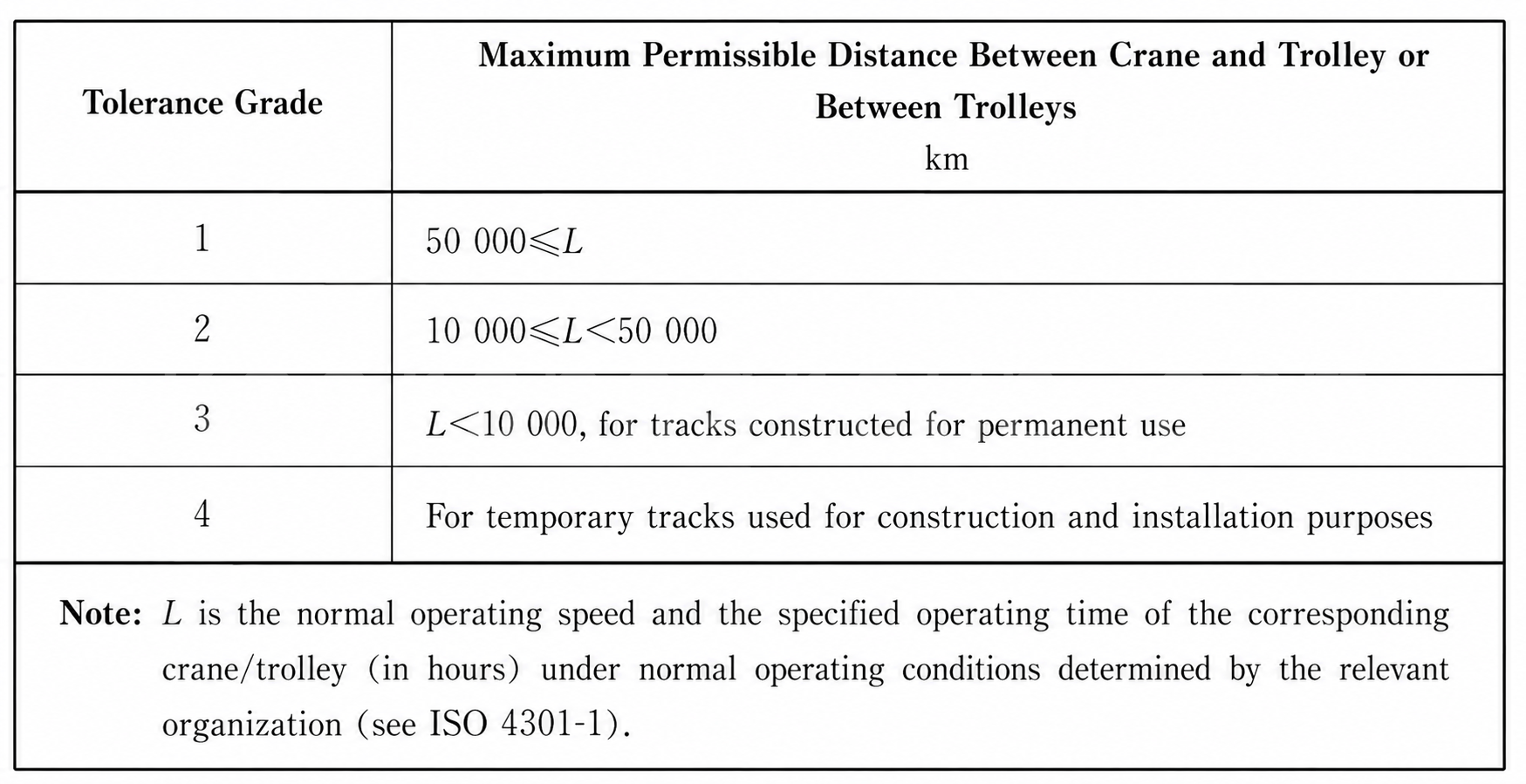

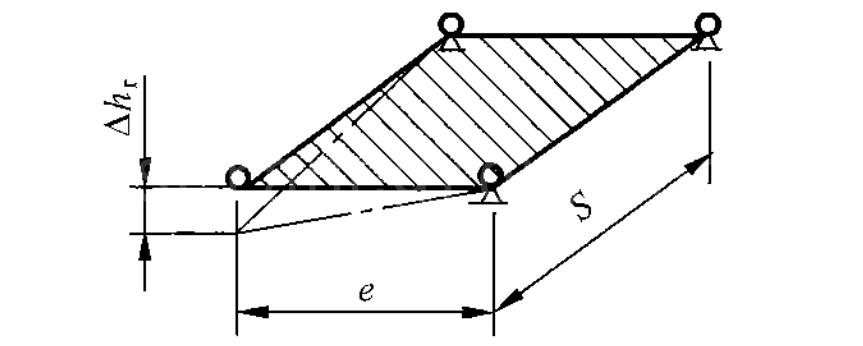

Toleranční stupně pro instalaci kolejnic mostového jeřábu se přiřazují primárně na základě celkové vzdálenosti pojezdu za dobu životnosti jeřábu. Citlivost systému – míra, do jaké jeřábový systém reaguje na zatížení generovaná odchylkou tolerance – však může vyžadovat zvýšení o jeden stupeň. Mezi systémy s vysokou citlivostí patří jeřáby s dlouhým rozpětím a minimálním rozvorem koncových nosníků nebo jeřáby manipulující s přesně umístěnými břemeny.

10 kontrol tolerance (stupeň 2)

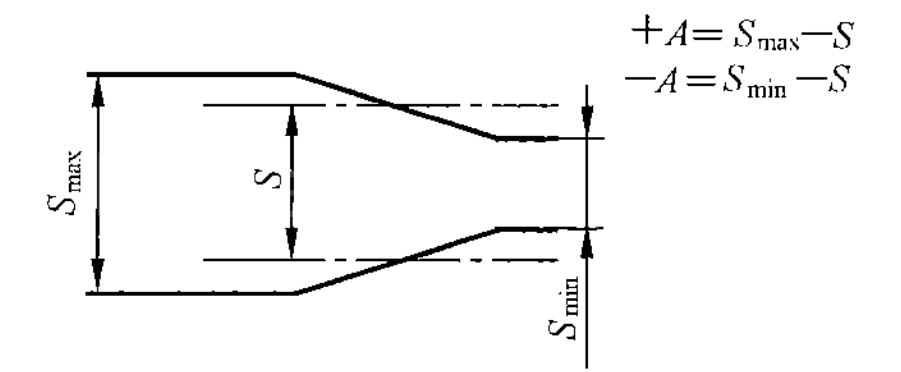

Kontrola 1 – Tolerance rozpětí ΔS

Vzdálenost mezi železničními uzly v jakémkoli bodě podél ranveje.

Příklad: Jeřáb s rozpětím 28 m: ΔS = ±[5 + 0,25 × (28 − 16)] = ±[5 + 0,25 × 12] = ±8 mm.

Kontrola 2 – Přímost kolejnice v horizontální rovině (po celé délce) B

B = ±10 mm v jakémkoli bodě po celé délce kolejnice.

Jedná se o horizontální odchylku osy hlavy kolejnice od teoretické osy. Měří se od referenční čáry napnutého drátu ve výšce hlavy kolejnice.

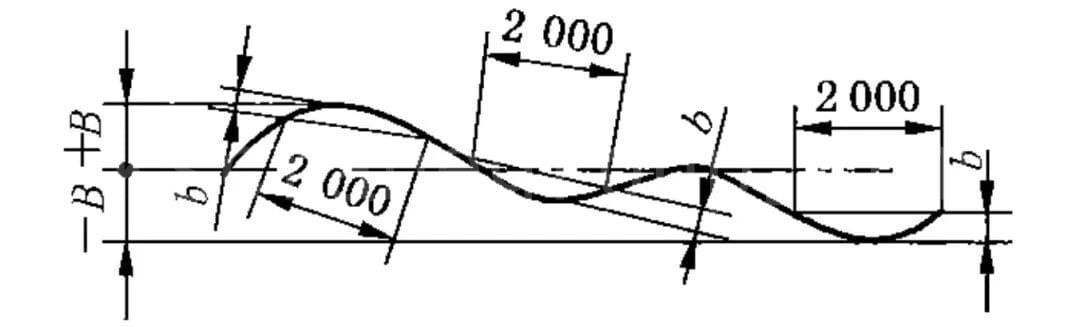

Kontrola 3 – Přímost kolejnice v horizontální rovině (vzorek 2000 mm) b

b = 1 mm na libovolné délce vzorku 2000 mm.

Tím se zachytí lokální zlomy – ty, které způsobí náhlé boční drhnutí jednoho kola. Pravítko a spárová měrka o délce 2000 mm poskytují dostatečnou kontrolu v terénu.

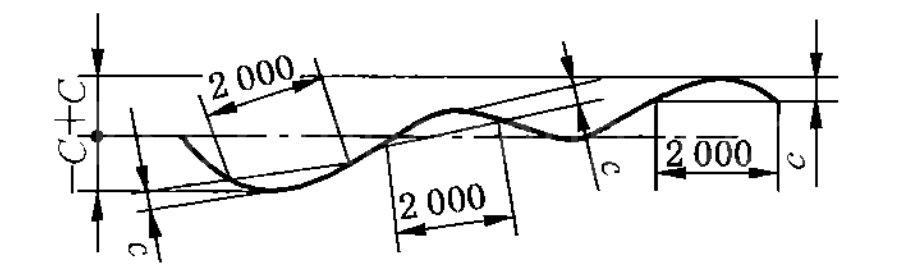

Kontrola 4 – Přímost kolejnice ve svislé rovině (po celé délce) C

C = ±10 mm v jakémkoli bodě po celé délce kolejnice.

Toto je svislá odchylka hlavy kolejnice od teoretické výškové čáry. Pro dlouhé dráhy použijte geodetickou vodováhu nebo laserový sledovač.

Kontrola 5 – Přímost kolejnice ve svislé rovině (vzorek 2000 mm) c

c = 2 mm na libovolné délce vzorku 2000 mm.

Lokální propadliny nebo hrby – takové, jaké cítíte, když jeřáb přejíždí přes usazený kolejnicový spoj. Pro tuto kontrolu postačí přesné pravítko a hloubkoměr.

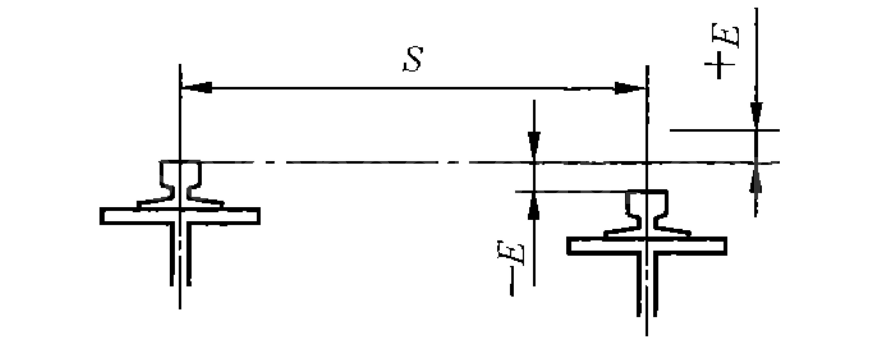

Kontrola 6 – Výškový rozdíl mezi protilehlými kolejnicemi E

E = ±1,0 × S mm, kde S je rozpětí v metrech, max. ±10 mm(Třída 1: E = ±0,5 × S mm, max. ±5 mm.)**

Příklad: Rozpětí 20 m → E = ±1,0 × 20 = ±20 mm, omezeno na ±10 mm.

Toto je měření příčné úrovně. Výškový rozdíl mezi kolejnicemi naklání celý jeřáb a vytváří boční složku síly ze zvednutého břemene. Je to jedna z nejčastěji přehlížených kontrol.

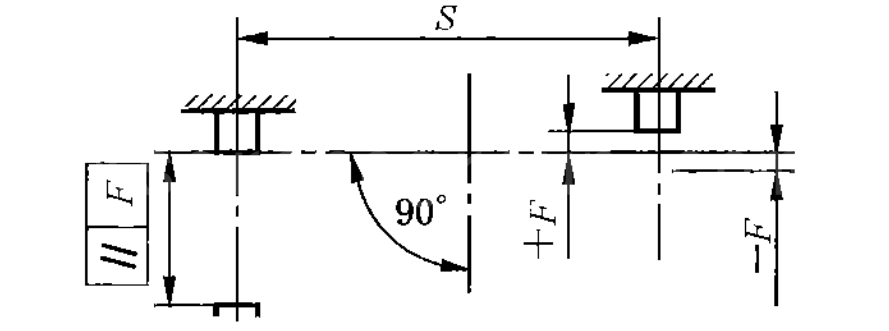

Kontrola 7 – Paralelismus koncových zarážek / vyrovnávacích pamětí F

F = ±1,0 × S mm, kde S je rozpětí v metrech, max. ±10 mm.

Oba koncové dorazy musí být vzájemně rovnoběžné a kolmé k podélné ose kolejnice. Pokud tomu tak není, jedna strana jeřábu narazí dříve než druhá, čímž se síla nárazu soustředí na jeden konec vozíku, místo aby se rozdělila mezi oba.

Kontrola 8 – Mezera ve spoji kolejnice

Mezera u spojů kolejnic musí vyrovnávat tepelnou roztažnost. U svařovaných spojů (doporučených pro dlouhé dráhy a portálové jeřáby pro stavbu lodí) musí být spoj po svařování zarovnaný a zabroušen. Tabulka 6 normy GB/T 10183.1 uvádí specifické tolerance konstrukce spojů.

I 0,5 mm vertikální odchylka ve spoji kolejnice způsobí slyšitelný náraz a urychlí opotřebení kola.

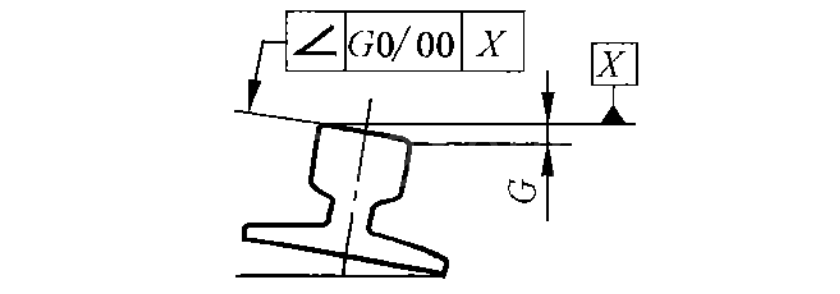

Kontrola 9 – Sklon kolejnice G

G = 6 ‰ (6 promile).

Některé profily kolejnic (například řada QU) mají šikmé pojezdové plochy. Tolerance sklonu musí být ověřena vzhledem k profilu jízdní plochy kola, aby byla zajištěna správná geometrie kontaktu.

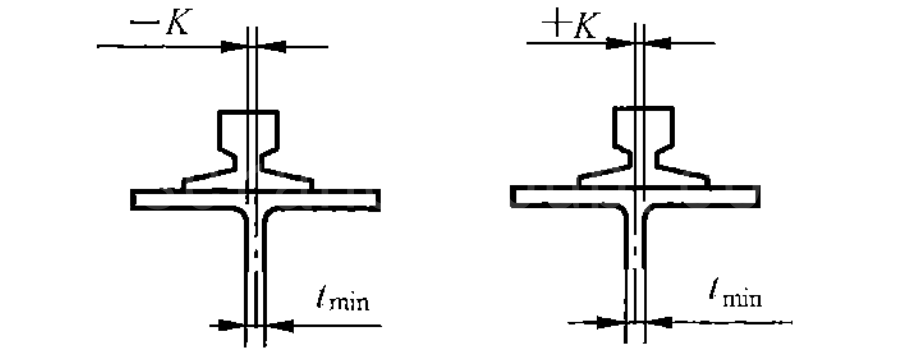

Kontrola 10 – Odchylka K mezi železničním centrem a webovým centrem

K = ±0,5 × tmin, kde tmin je minimální tloušťka pásu v mm.

Doporučený pracovní postup inspekce kolejnic mostového jeřábu

Na místě pro přejímku kolejnice mostového jeřábu dodržujte tento postup:

1. Nejprve zkontrolujte rozsah — Pokud je rozpětí mimo dosah, vše ostatní je akademické. Použijte kalibrovaný laserový dálkoměr v intervalech 2–3 metrů podél celé dráhy.
2. Druhá úroveň (E) — Rotační laserová vodováha nebo optická vodováha. Označte jednu kolejnici jako referenční výšku a změřte druhou vzhledem k ní.
3. Horizontální přímost (B, b) — Napnutý klavírní drát ve výšce hlavy kolejnice, odsazení změřte ocelovým pravítkem.
4. Vertikální přímost (C, c) — Nivelační přístroj nebo laserový sledovač. Pro lokální kontrolu 2000 mm postačuje přesné pravítko.
5. Společná inspekce — Každý spoj. Zkontrolujte svislý schod a mezeru.
6. Koncové dorazy (F) — Ověřte kolmost k ose kolejnice. Obě strany se musí dotýkat současně.
7. Vše zdokumentujte — Vyfoťte každé měření tak, aby byl viditelný údaj na přístroji. Nejde o byrokracii; je to vaše obhajoba, když někdo později bude tvrdit, že kolejnice byla nainstalována správně a jeřáb musí být vadný.

Důsledky stavů mimo toleranci

Odkazované normy (Dotaz na čínské normy pro jeřáby):

• GB/T 10183.1-2018 — Jeřáby — Tolerance kol a pojezdových drah — Část 1: Všeobecně (IDT ISO 12488-1:2012)
• ISO 12488-1:2012 – Jeřáby – Tolerance kol a pojezdových a posuvných drah – Část 1: Všeobecně
• GB/T 14405-2011 – Mostové jeřáby pro obecné účely (specifikuje tolerance kolejí třídy 2)
• GB/T 14406-2011 — Portálové jeřáby pro všeobecné použití (specifikuje tolerance kolejí třídy 2)
• GB/T 27997-2011 — Portálové jeřáby pro stavbu lodí (přednostně třída 2 + svařované spoje)
• GB/T 26475-2021 — Vykládače lodí s drapákem
