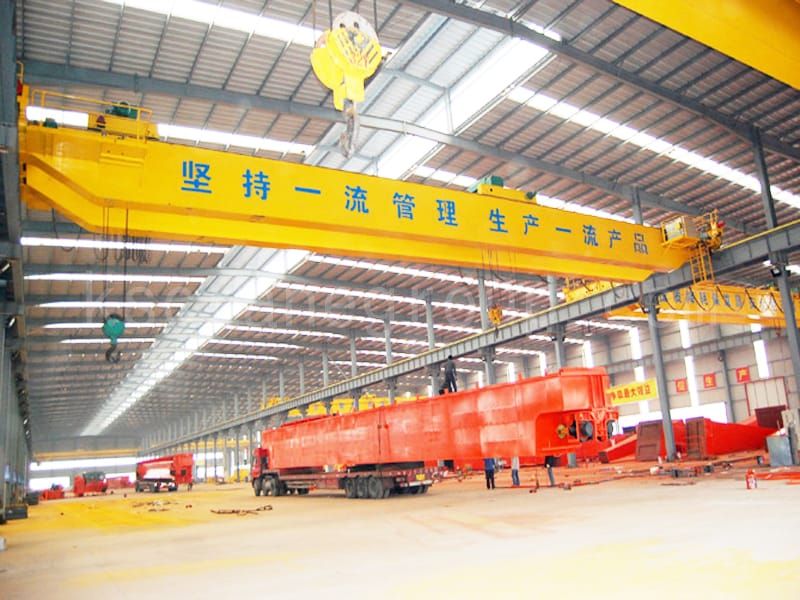

常见的桥式起重机机械故障是造成制造工厂、仓库、钢铁厂、港口和重工业设施生产停工的主要原因之一。钢丝绳损坏、制动器失灵、车轮磨损、齿轮箱噪音、吊钩变形和轴承过热等问题会迅速降低起重机的性能，并造成严重的安全隐患。
问题在于，许多桥式起重机的机械故障都是从一些小症状开始的——异常振动、异常噪音、行驶不均匀、过热或负载漂移——然后才发展成重大的设备故障。
了解最常见的 桥式起重机 机械故障有助于维护团队更快地诊断问题，减少计划外停机时间，并防止代价高昂的部件损坏。
本指南解释了最常见的桥式起重机机械故障的症状、根本原因和纠正措施，涵盖各个部件、行走机构、制动系统、减速器和钢丝绳组件。
第一部分：桥式起重机各部件的常见机械故障

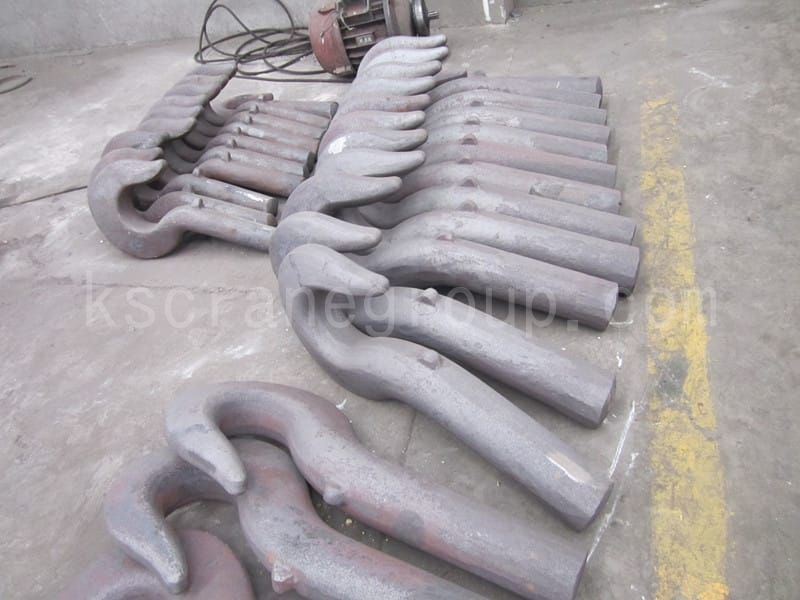

1.锻造钩
| 症状 | 原因 | 纠正措施 |
|---|
| 钩体表面疲劳裂纹 | 过载、使用寿命延长或材料缺陷 | 一旦发现裂纹，立即更换。 |
| 钩口磨损和关键横截面 | 长期超负荷和疲劳 | 当关键部分的磨损超过 10% 时，请更换。 |
| 开口或弯曲区域的塑性变形 | 慢性超负荷、材料疲劳 | 立即更换——切勿尝试将其掰直。 |

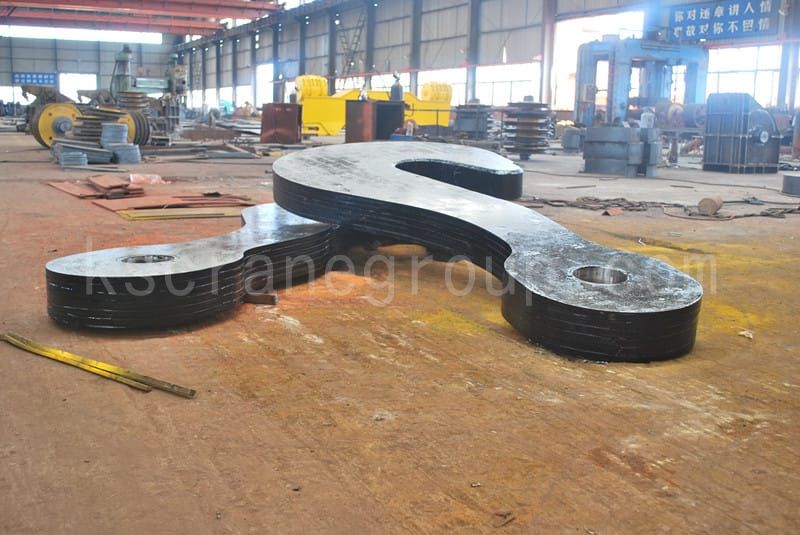

2. 层压挂钩（板钩）
| 症状 | 原因 | 纠正措施 |
|---|
| 钩状变形 | 长期超负荷；钩状骨折风险 | 代替 |
| 表面疲劳裂纹 | 延长使用寿命，超出设计寿命，过载 | 代替 |
| 销钉磨损超过标称直径的 3%–5% | 负荷下的正常磨损 | 更换销钉；有钩子脱落的风险 |
| 耳环上的裂纹或毛刺 | 疲劳应力集中 | 代替 |
| 耳环衬套磨损至原厚度的 50% | 负荷分布不均 | 代替 |

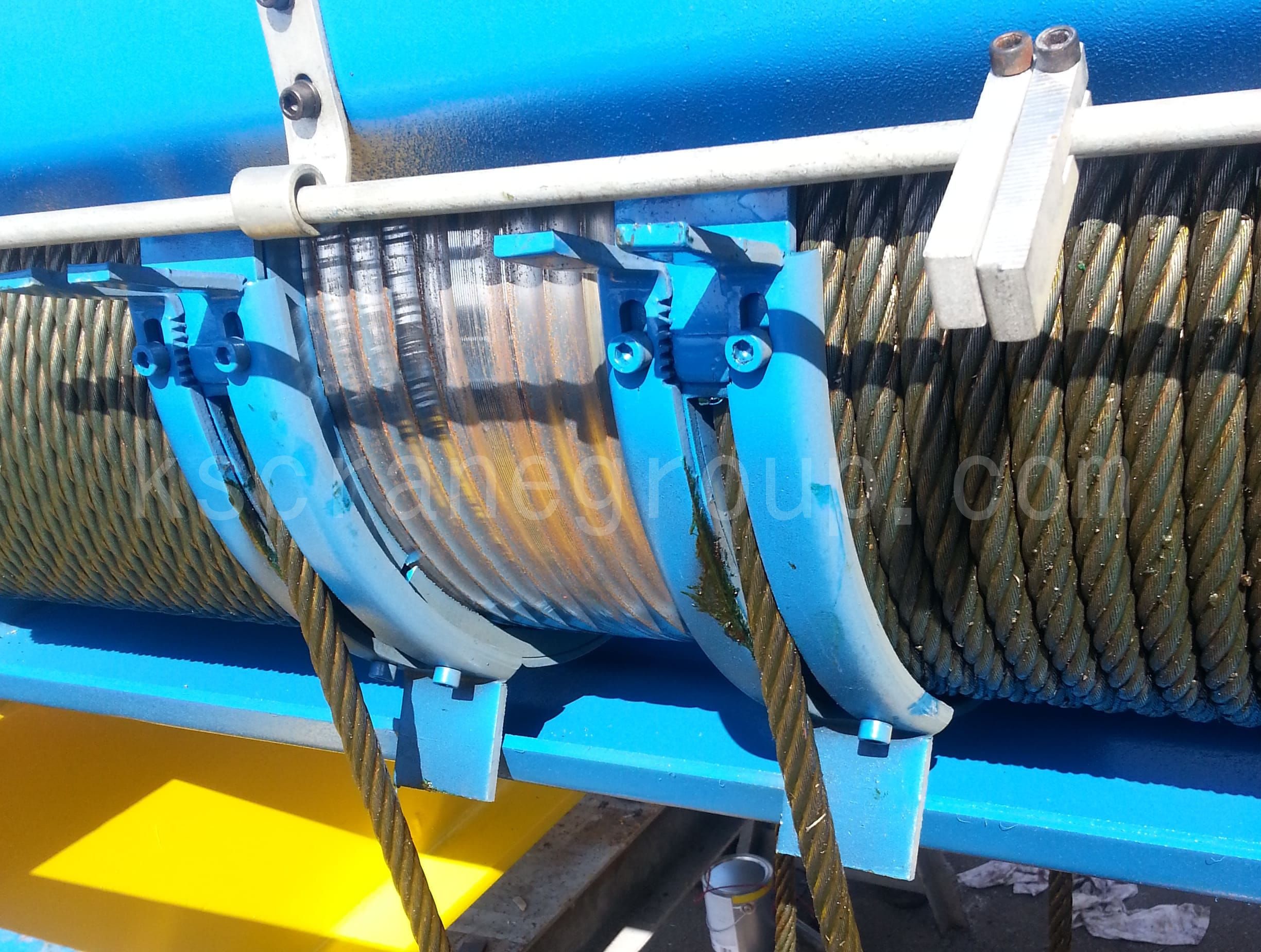

3. 钢丝绳
| 症状 | 原因 | 纠正措施 |
|---|
| 电线断裂、线股断裂、电线扭结或可见磨损 | 疲劳、磨损、卷绕不当 | 立即停止使用 对于断股或扭结，请按 ASME B30.2 报废标准更换断线。对于磨损，请测量剩余直径，当直径低于制造商规定的公差时更换。 |
关键原则：绳子断了一根线就意味着绳子已经报废了。不要硬撑。

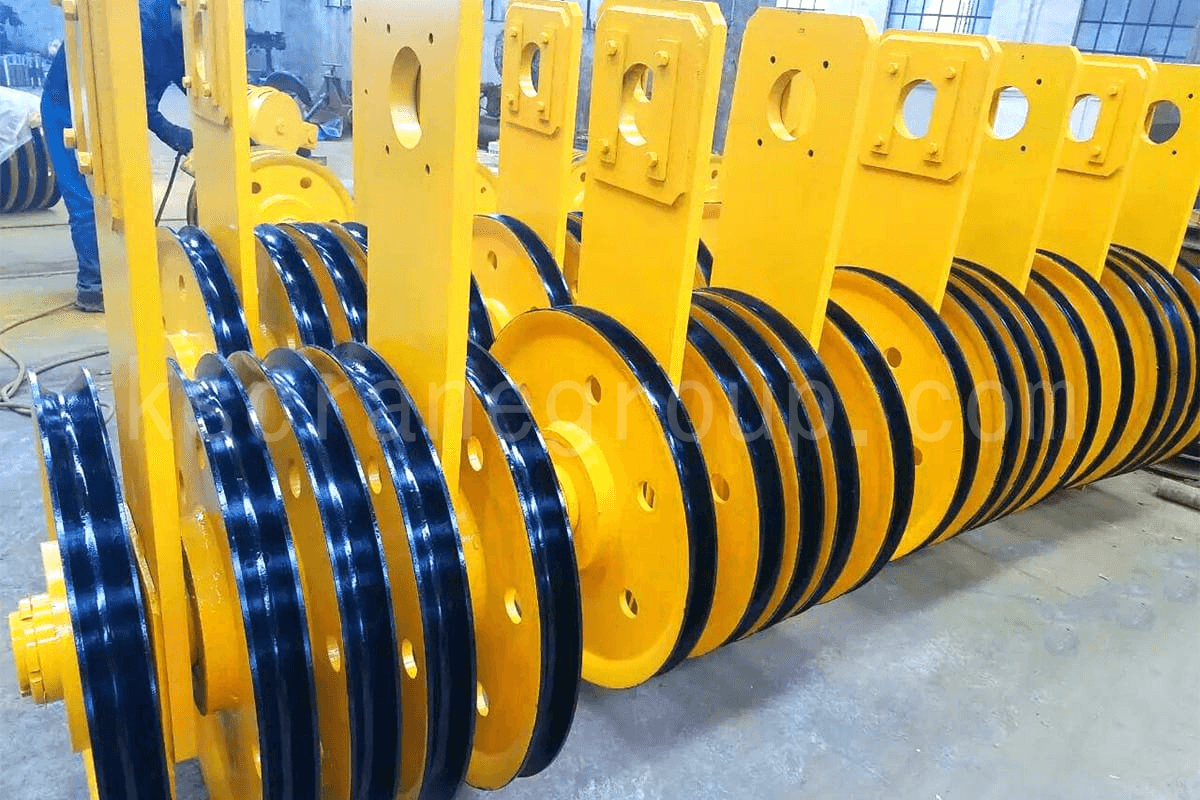

4. 滑轮（滑轮组）
| 症状 | 原因 | 纠正措施 |
|---|
| 沟槽磨损不均匀 | 材料不均匀、安装不当、绳索与槽接触不良 | 当沟槽壁磨损达到原始厚度的 10% 或径向磨损达到绳索直径的 25% 时，应更换绳索。 |
| 轴磨损量达到标称直径的 3%–5% | 正常摩擦磨损 | 更换轴 |
| 滑轮不转 | 轴上的污染或润滑不足 | 清洁、检查并重新润滑 |
| 滑轮倾斜或松动 | 轴挡圈松动或绳索跳出凹槽 | 检查并维修轴箍 |
| 法兰裂纹或破损 | 冲击损伤或疲劳 | 立即更换 |

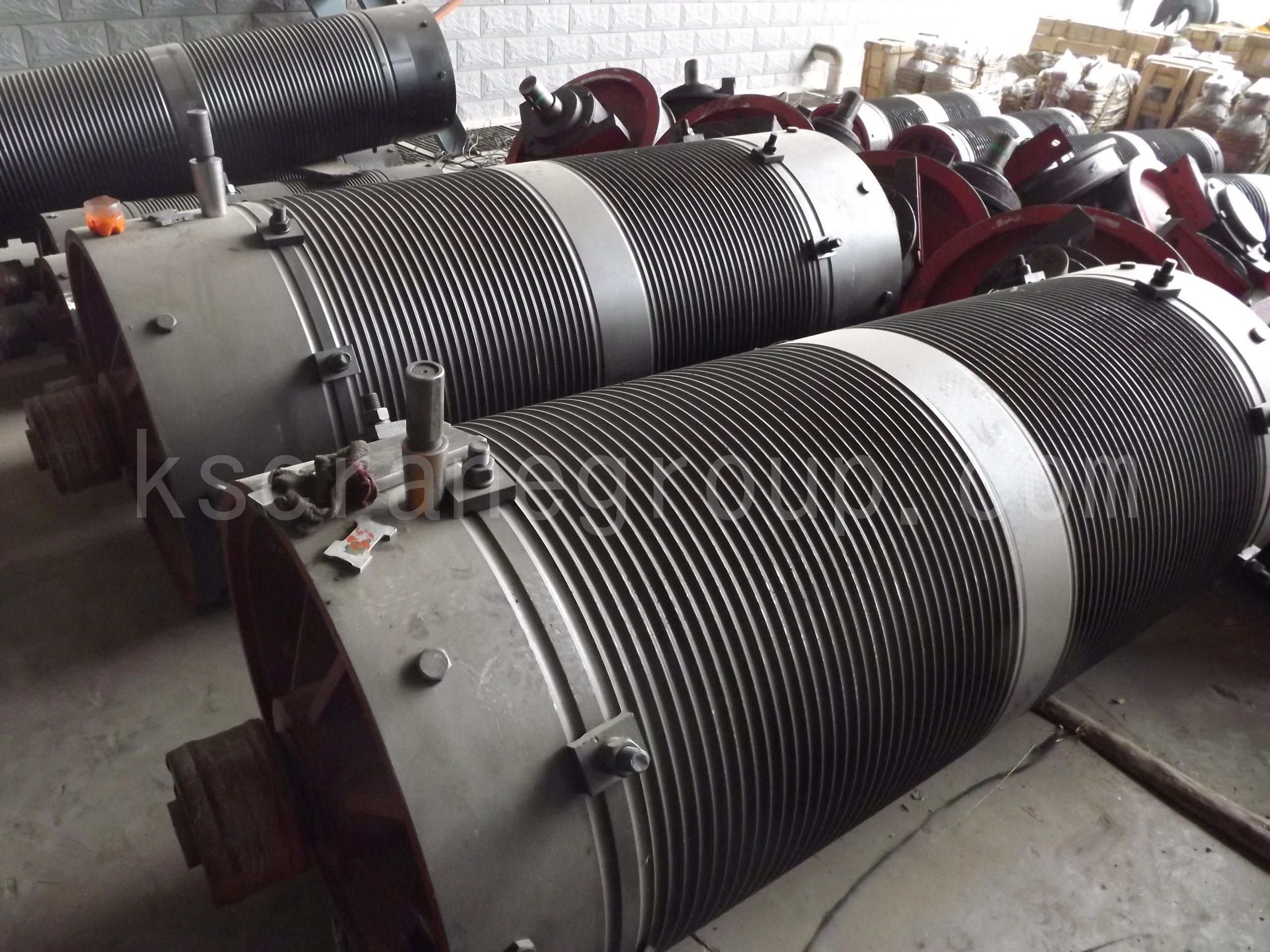

5. 鼓
| 症状 | 原因 | 纠正措施 |
|---|
| 鼓体疲劳裂纹 | 循环载荷超过设计寿命；滚筒破裂风险 | 更换鼓 |
| 鼓轴或键磨损 | 微动磨损和扭矩循环；轴剪切和载荷下降的风险 | 立即停止使用；检查并更换轴/键 |
| 绳槽磨损达到原始壁厚的 15%–20%，或绳槽出现跳动/跳跃现象 | 延长使用寿命；滚筒结构减弱和卷绕混乱 | 更换鼓 |

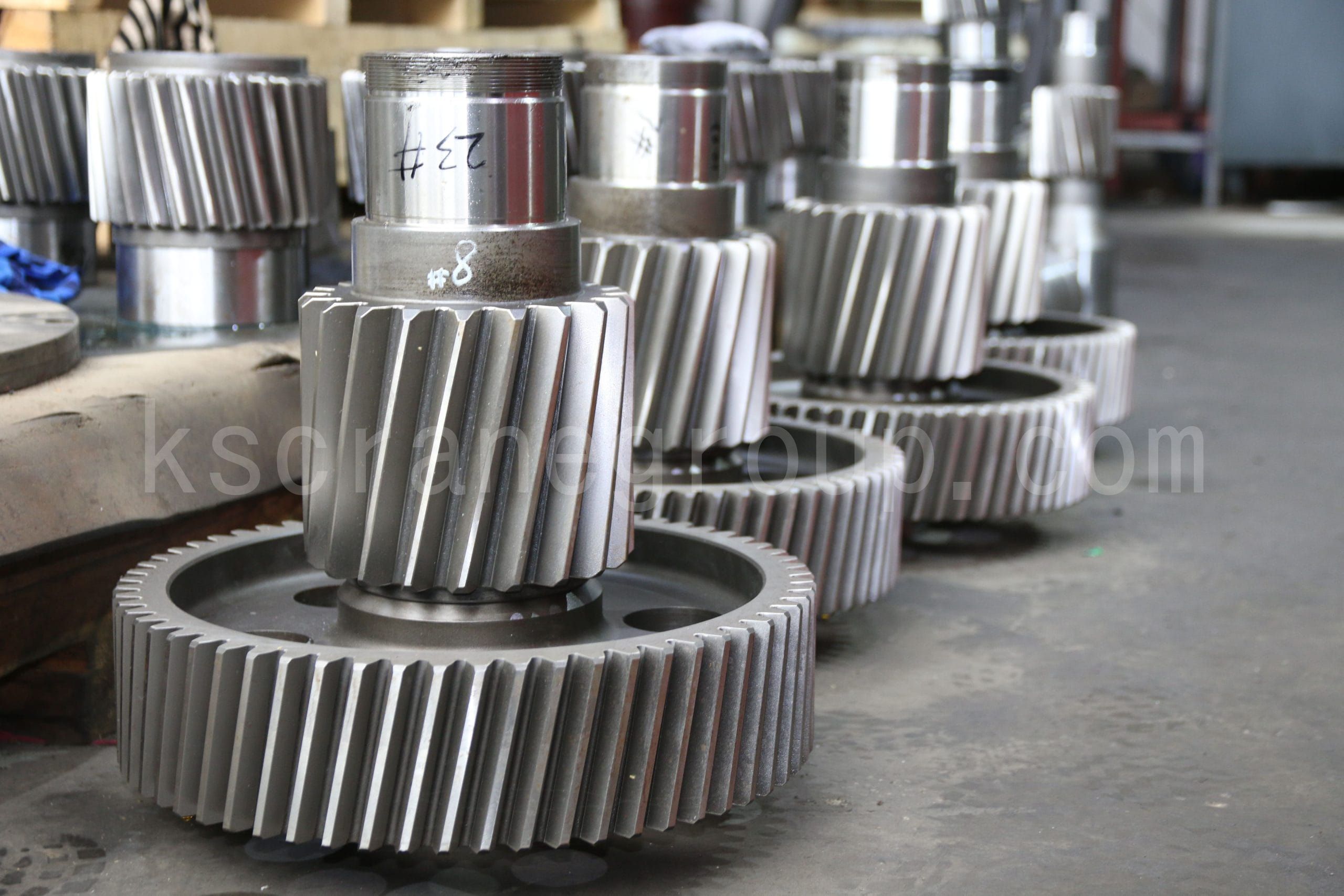

6. 齿轮
| 症状 | 原因 | 纠正措施 |
|---|
| 齿轮断裂 | 运行过程中的冲击和振动 | 更换齿轮 |
| 牙齿磨损量达到原始厚度的 15% 至 25%。 | 延保服务、安装不当；振动和异常噪音 | 更换齿轮 |
| 齿轮裂纹 | 疲劳或材料缺陷 | 更换起升机构；焊接修复适用于行走机构 |
| 键槽失效是由“键滚”引起的 | 扭矩过载；负载下降风险 | 更换起升机构；重新加工行走机构的键槽 |
| 表面剥落覆盖工作区域的30%以上，或剥落深度达到齿厚的10%；渗碳齿轮磨损深度超过渗碳层深度的80%。 | 延保服务、热处理质量问题 | 更换。对于减速器中节线速度大于 8 m/s 的高速级齿轮，应成对更换。 |
7. 传动轴
| 症状 | 原因 | 纠正措施 |
|---|
| 裂缝 | 材料质量差或热处理不当 | 代替 |
| 轴弯曲超过 0.5 毫米/米 | 过载或不对中；会导致轴颈磨损、振动和跳动 | 更换或矫正 |
| 键槽损坏 | 扭矩过载；无法传递扭矩 | 起升机构可更换；行走机构可维修后重复使用。 |

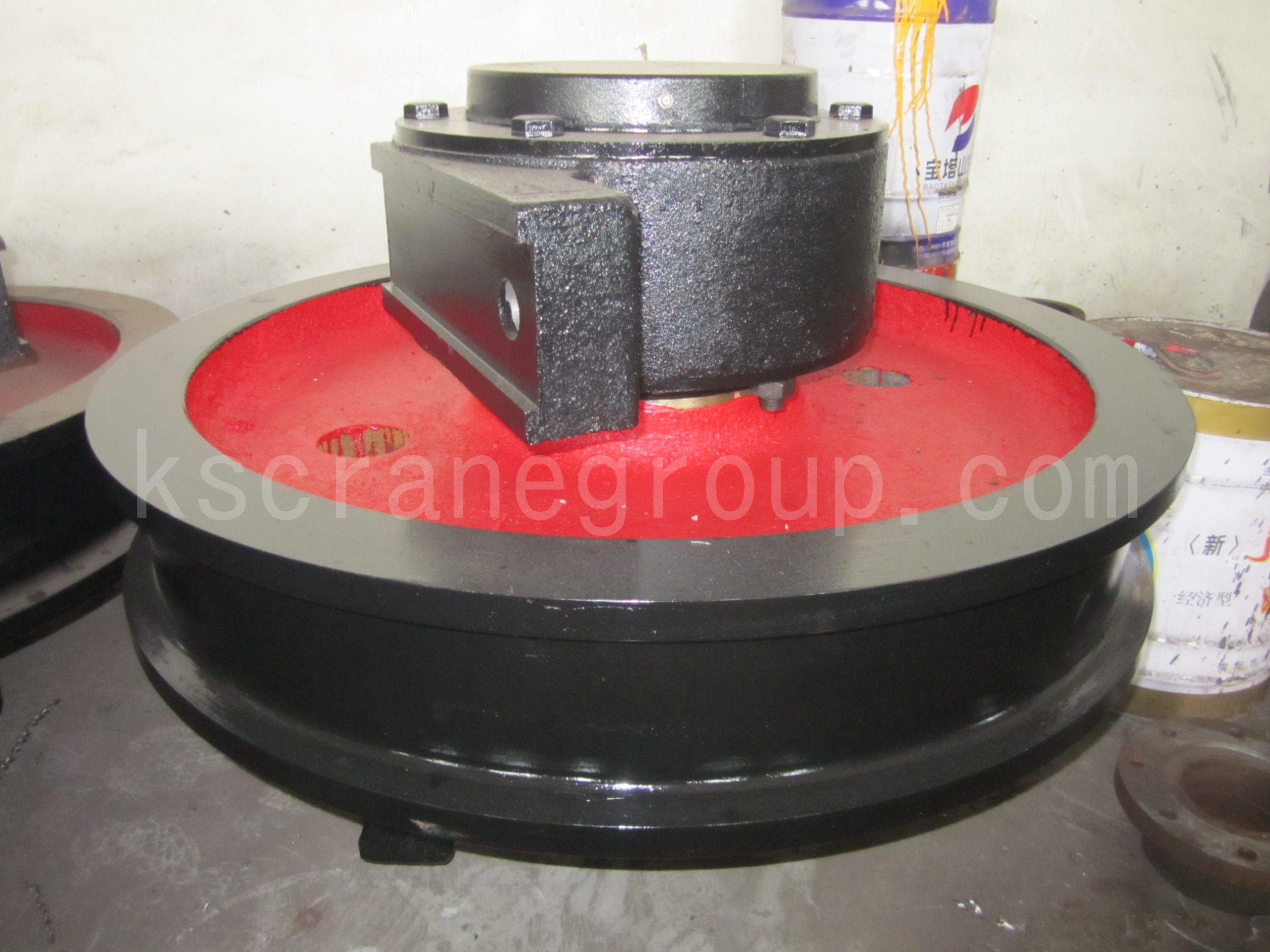

8. 跑轮（旅行轮）
| 症状 | 原因 | 纠正措施 |
|---|
| 胎面、胎体或轮毂上的疲劳裂纹 | 循环应力 | 代替 |
| 驱动轮胎面磨损不均匀 | 错位；导致轨道歪斜、起重机倾斜和振动 | 替换成对 |
| 胎面磨损达到轮辋厚度的 15% | 扩展服务 | 代替 |
| 法兰磨损至原始厚度的 50% | 起重机倾斜和与轨道侧面接触；存在脱轨风险 | 代替 |

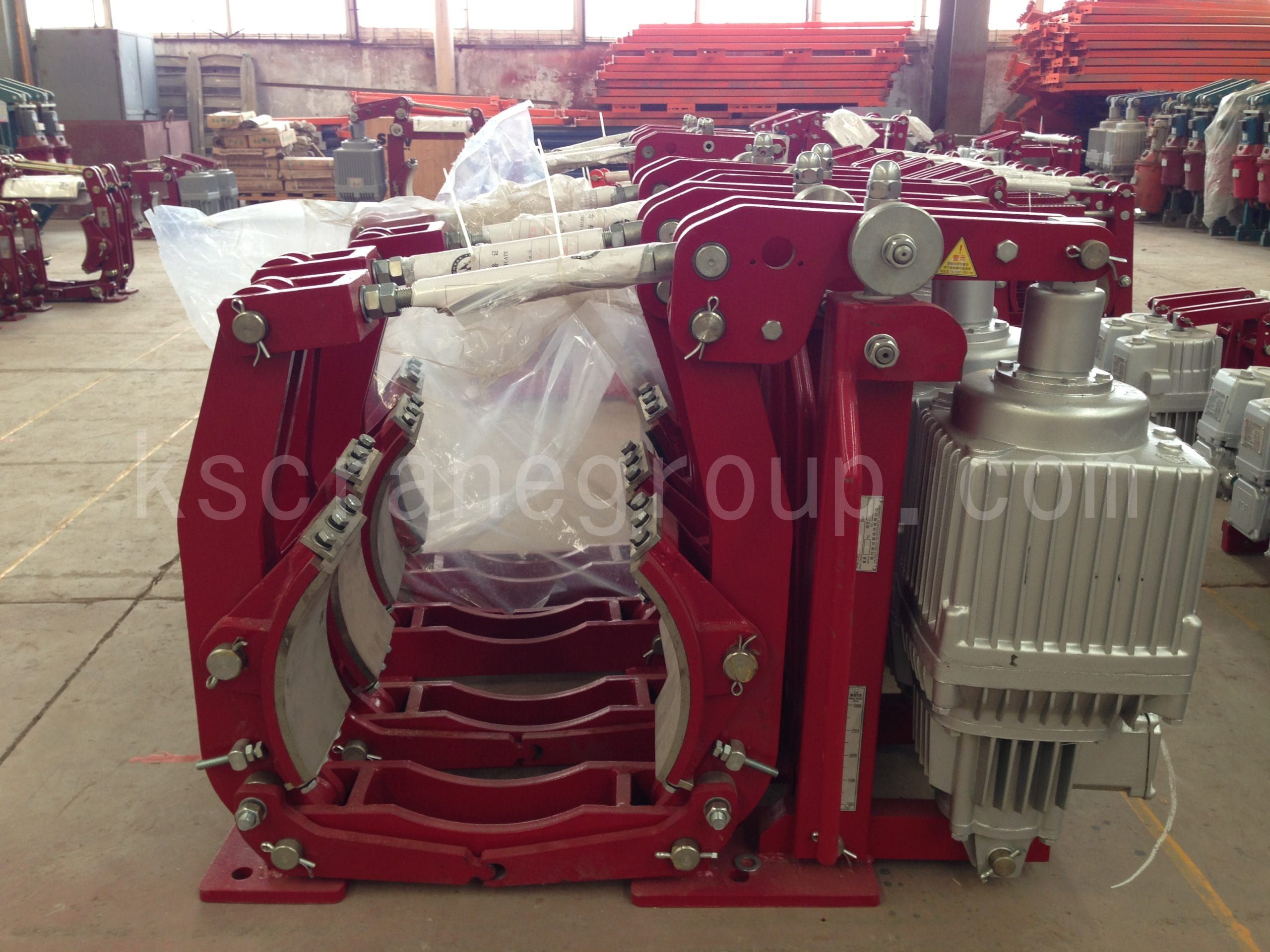

9. 液压制动器（部件级）
| 症状 | 原因 | 纠正措施 |
|---|
| 拉杆疲劳裂纹 | 循环载荷；制动器故障 | 代替 |
| 弹簧疲劳裂纹 | 材料疲劳；制动器故障 | 代替 |
| 销轴磨损量达到标称直径的 3%–5%。 | 磨损；刹车失灵 | 代替 |
| 制动鼓磨损达到 1–2 毫米，或相当于原轮辋厚度的 40%–50%。 | 摩擦磨损；载荷漂移或滑移 | 对滚筒表面进行再加工和热处理；确保加工后厚度大于原厚度的 50%。对于起重机制动器：磨损 3 毫米或厚度损失 40% 时报废。 |
| 刹车片磨损达到 2 毫米 | 正常摩擦磨损；制动器故障 | 更换摩擦衬片 |
10. 耦合
| 症状 | 原因 | 纠正措施 |
|---|
| 半体连接件裂纹 | 疲劳；联轴器故障 | 代替 |
| 连接螺栓或销孔磨损 | 启动/停止过程中的冲击和振动；起重机应用中的螺栓剪切和负载坠落风险 | 更换起升机构；焊接修复和镗孔是行走机构可接受的方案。 |
| 齿轮联轴器齿磨损或断裂 | 润滑不足、重负荷循环、插头反接 | 用于起升：当齿磨损达到原厚度的 15% 时更换。用于行走：当磨损达到 30% 时更换。 |
| 键槽压碎或变形 | 过载；关键部件脱开；扭矩传递故障 | 更换起升机构；维修其他部件 |
| 销钉、剪切销或橡胶元件磨损 | 启动/停止过程中的冲击和振动 | 更换磨损部件 |
第二部分：桥式起重机系统和组件中常见的机械故障
1. 滚动轴承
| 症状 | 原因 | 纠正措施 |
|---|
| 过高的温度 | 润滑剂受污染，油/油脂不足或过多 | 清除污染物，检查润滑油液位，必要时更换轴承 |
| 异常噪音（持续的沉闷声音） | 轴承污染 | 彻底清洁 |
| 金属摩擦声 | 润滑不足 | 重新润滑 |
| 锉削或冲击噪音 | 笼架或滚动体损坏 | 更换轴承 |
2. 制动系统
2.1 制动器无法保持制动（负载漂移）
| 可能原因 | 纠正措施 |
|---|
| 杠杆铰链卡住了 | 清除阻塞物并润滑 |
| 刹车鼓或摩擦片上有油/油脂 | 用溶剂（煤油）清洗 |
| 电磁铁铁芯冲程不足 | 调整制动连杆 |
| 刹车鼓或刹车片严重磨损 | 更换摩擦衬里；机器或更换滚筒 |
| 主弹簧松动或损坏 | 更换并重新张紧 |
| 锁紧螺母或拉杆松动 | 拧紧锁紧螺母 |
| 液压推进器叶轮无法正常旋转 | 检查推进器机构和电路 |
2.2 刹车无法释放
| 可能原因 | 纠正措施 |
|---|
| 电磁线圈烧毁 | 更换线圈 |
| 电磁铁的导线断了 | 修复连接 |
| 摩擦衬片粘在制动鼓上 | 用煤油清洗 |
| 铰链卡住了 | 清除阻塞物并润滑 |
| 主弹簧力过大，或配重过重 | 调节弹簧张力 |
| 弯曲的制动推杆（液压推进器型） | 矫直或更换推杆 |
| 液压油错误 | 更换为适用于工作环境温度的冷却液 |
| 叶轮卡死 | 调整推进器机构，检查电路 |
| 供电电压低于额定电压 85% — 电磁拉力不足 | 识别并解决电压降问题 |
2.3 刹车过热——烧焦气味，刹车片快速磨损
| 可能原因 | 纠正措施 |
|---|
| 刹车蹄片松开后未完全与刹车鼓脱离——残余摩擦 | 调整间隙 |
| 两只鞋与鼓之间的缝隙不均匀或过小 | 两侧均匀调整 |
| 辅助弹簧损坏或弯曲（短行程制动器） | 更换或修理辅助弹簧 |
| 粗糙的制动鼓工作表面 | 将滚筒表面重新加工至规格 |
2.4 制动器漂移失调——制动扭矩不稳定
| 可能原因 | 纠正措施 |
|---|
| 调节螺母和锁紧螺母未拧紧 | 拧紧两个螺母 |
| 损坏的线 | 更换螺纹组件 |
2.5 电磁铁过热或嗡嗡声
| 可能原因 | 纠正措施 |
|---|
| 主弹簧力过大 | 调整至适当值 |
| 杠杆系统卡住了 | 找出卡滞原因，润滑。 |
| 电枢和铁芯配合面未对准 | 刮平配合面 |

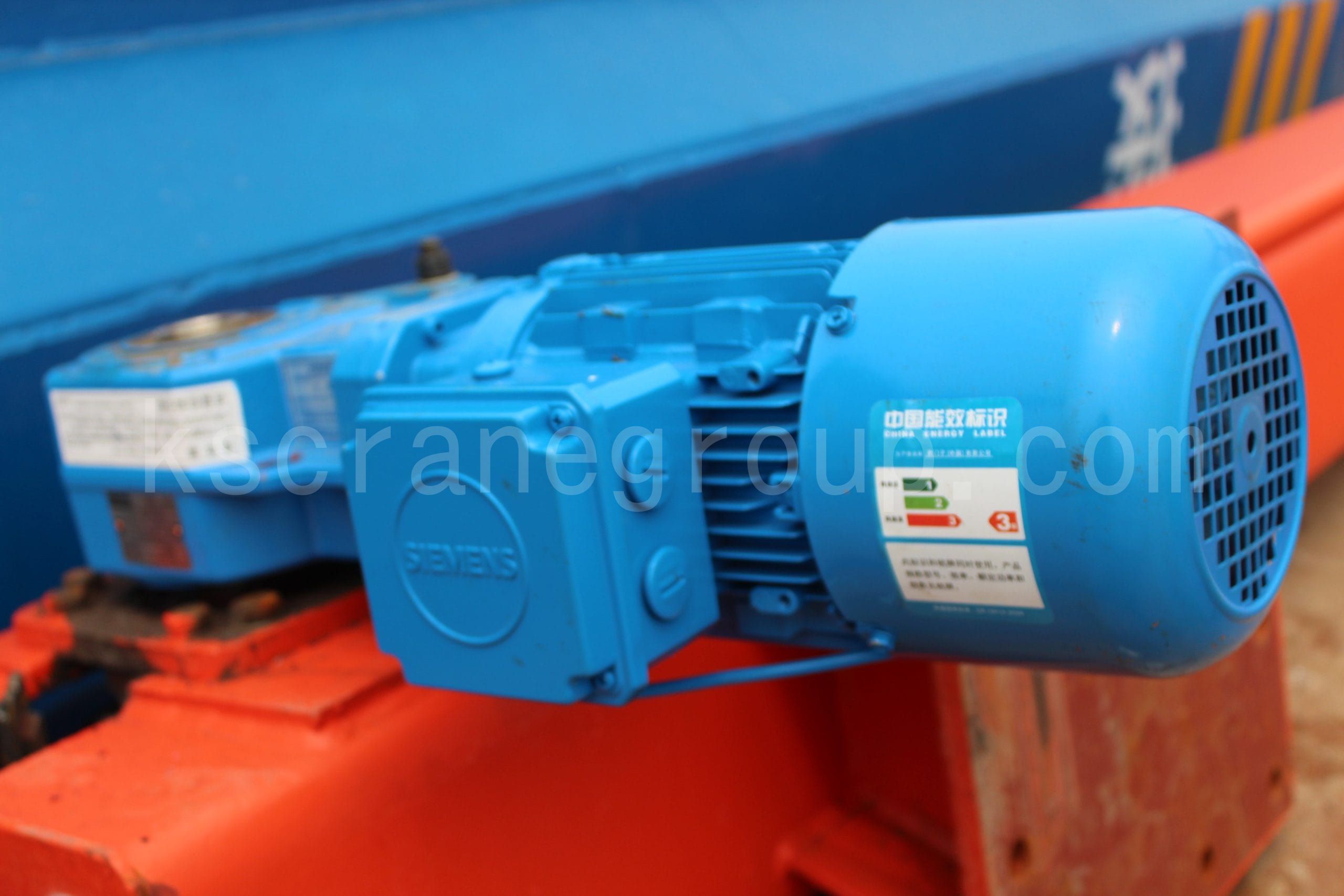

3. 减速器（齿轮箱）
| 症状 | 原因 | 纠正措施 |
|---|
| 齿轮周期性抖动，尤其是在从动齿轮上 | 螺距误差过大，反冲超出公差范围 | 维修并重新安装 |
| 严重的金属摩擦噪音、减速器振动、外壳嘎嘎作响 | 齿轮间隙过小，轴不平行，齿尖锋利；齿轮工作面不平整 | 维修并重新安装 |
| 啮合过程中敲击不均匀，壳体振动 | 牙面缺陷；仅牙角接触，而非整个牙面宽度接触 | 更换齿轮 |
| 轴承座过热 | 轴承故障；轴颈卡死；齿轮磨损；润滑剂不足 | 更换轴承，检查轴和齿轮。 |
| 裂面处漏油 | 密封失效；壳体变形；裂面不均匀；连接螺栓松动 | 更换密封件；检查剖分式端面——如果严重变形则更换壳体；将剖分式端面刮平；清理回油槽并拧紧螺栓。 |
| 减速器在底座上振动 | 地脚螺栓松动；轴连接错位；底座刚度不足 | 拧紧地脚螺栓；重新校准轴；加固底座 |
| 整体减速器过热 | 润滑剂过多 | 将油位调整至规定值 |
4. 滑动轴承（普通轴承）
| 症状 | 原因 | 纠正措施 |
|---|
| 过热 | 轴承未对准或拧得过紧；间隙不正确；润滑剂不足或质量不佳 | 纠正错位和紧固情况；调整间隙；补充润滑剂；更换为合格的润滑剂 |

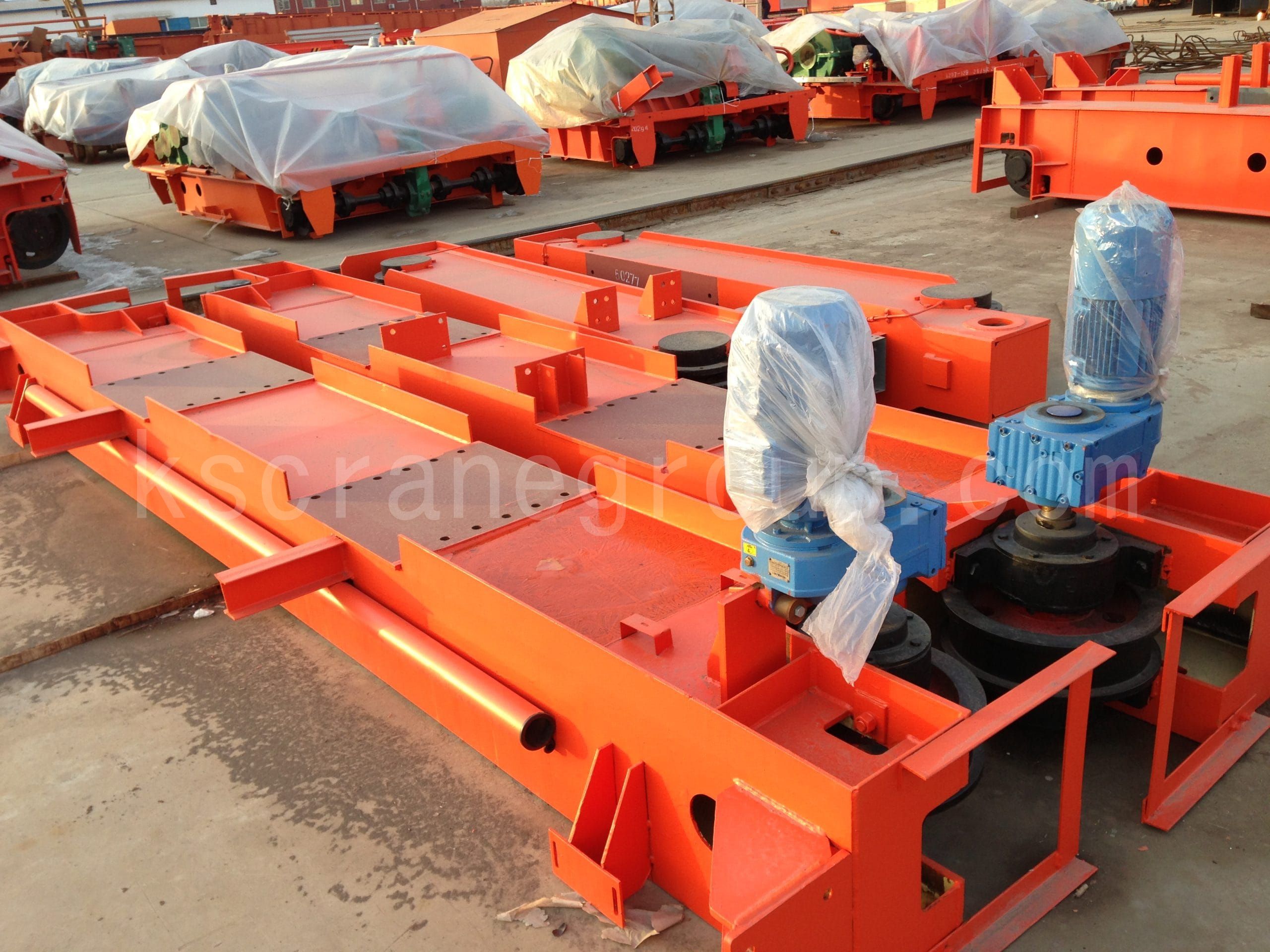

5. 起重机桥架行走机构
| 症状 | 原因 | 纠正措施 |
|---|
| 桥梁倾斜，轨道侧刮擦（横向移动） | 驱动轮两侧直径不一致 | 测量、加工或更换车轮 |
| 并非所有驱动轮都与轨道完全接触 | 将装载货物的台车放置在桥梁后移的一端；如果桥梁变直，则说明该驱动轮接触不良——增大该侧车轮直径。 |
| 驱动轮轴错位 | 检查并纠正轴线对齐情况 |
| 桥梁的结构变形 | 拉直结构 |
| 轨道安装质量差 | 调整导轨以满足安装规范 |
| 铁轨表面有油或冰 | 清除铁轨上的油/冰。 |

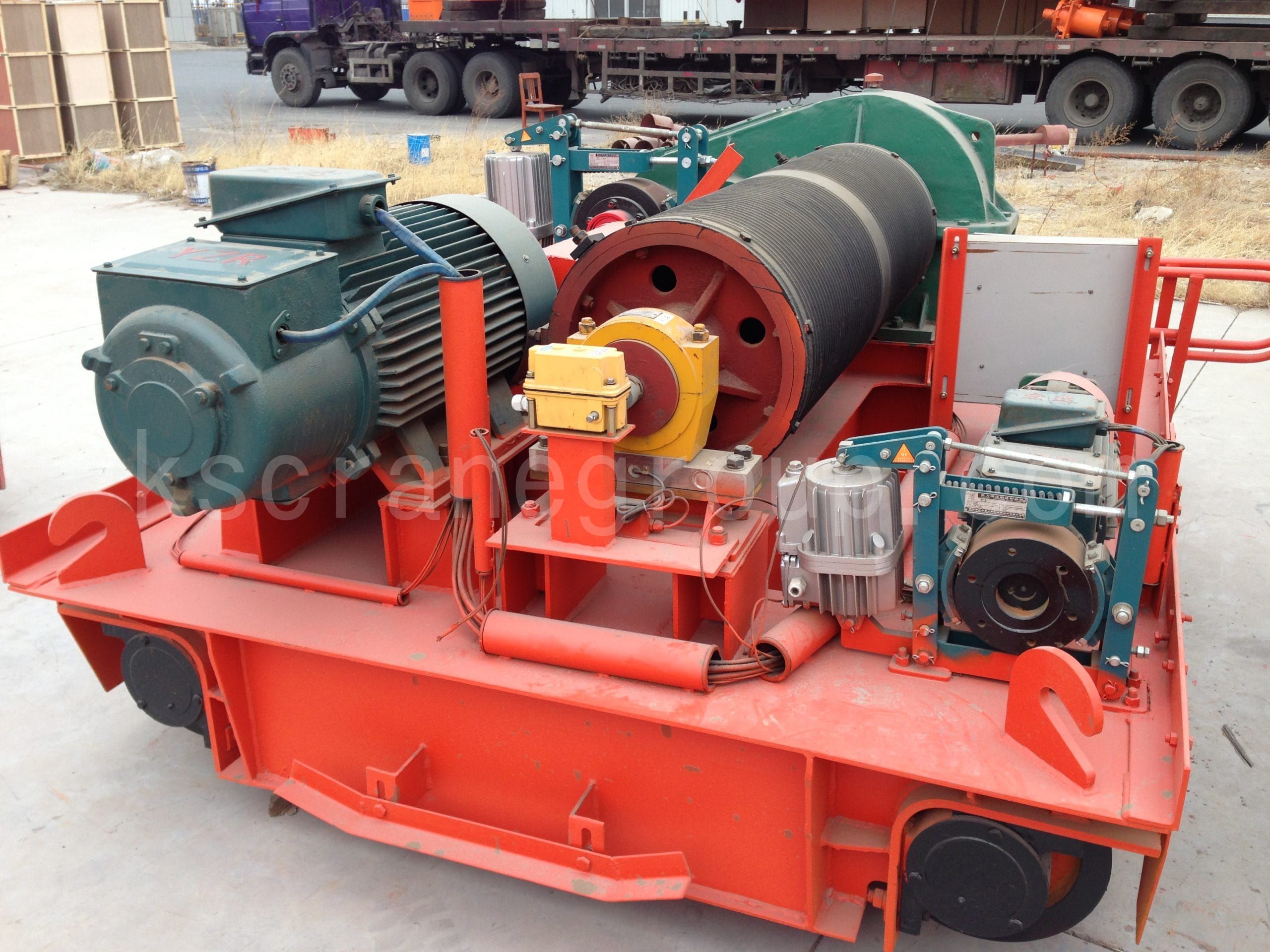

6. 小车行走机构
| 症状 | 原因 | 纠正措施 |
|---|
| 车轮打滑 | 钢轨表面有油污；车轮载荷不均匀；同一横截面上两根钢轨之间的高差过大；加速/制动过猛 | 清洁钢轨；调整轮载；将钢轨标高调整至规范要求；采用柔和的启动方式（考虑使用绕线式转子电机） |
| 三轮电车（“三脚电车”） | 车轮直径偏差过大；安装不当；车架变形 | 将车轮加工至图纸公差；按规格重新调整；校直车架 |
| 启动时身体扭转 | 台车轮受力不均，或一个驱动轮悬空；轨道歪斜 | 纠正三脚架故障；解决轨道横向移动问题 |
7. 钢丝绳和滑轮系统
| 症状 | 原因 | 纠正措施 |
|---|
| 钢丝绳磨损快或经常断裂 | 滑轮/卷筒直径过小；卷筒槽尺寸与钢丝绳直径不匹配；存在污垢，缺乏润滑；起升限位开关撞击板安装不正确，摩擦钢丝绳；槽或法兰表面粗糙或有缺陷 | 更换更柔软的绳索，或增大滑轮/滚筒直径；更换相同承载能力但更细的绳索，或更换滑轮/滚筒；清洁并润滑；调整撞击板 |
| 单个滑轮不旋转 | 轴承缺油、受污染或生锈 | 润滑和清洁 |
8. 轨道夹
| 症状 | 原因 | 纠正措施 |
|---|
| 夹紧力不足，无法夹紧导轨 | 枢轴铰链卡死，润滑不良；制动带（钳口）磨损，夹紧扭矩显著降低 | 清洁并润滑铰链；更换磨损部件 |
如何预防常见的桥式起重机机械故障
预防常见的桥式起重机机械故障远比紧急维修或意外停产更具成本效益。大多数起重机机械问题都是逐渐形成的，可以通过检查和预防性维护及早发现。
定期检查吊钩和钢丝绳
例行检查应重点关注吊钩变形、疲劳裂纹、钢丝绳断股、扭结和异常磨损。及早发现问题可防止起重作业突然中断。
保持适当润滑
润滑不良是导致起重机齿轮箱故障、轴承过热和联轴器磨损的主要原因。减速器、轴承、滑轮和轮组应遵循定期润滑程序。
监测制动性能
桥式起重机刹车故障 这会导致负载漂移和不安全操作。应定期检查制动衬片磨损、弹簧状况和制动鼓表面质量。
检查车轮和钢轨的对准情况
车轮和钢轨错位会加速胎面磨损、轮缘损坏和起重机倾斜等问题。正确的对齐可以减少振动和机械应力。
及早处理轻微症状
异常噪音、振动、过热或运行不稳通常是桥式起重机机械故障的早期征兆。及早进行小修可以避免更换主要部件。
更换还是维修：起重机部件决策指南
| 设想 | 行动 |
|---|
| 任何组件 提升机构 出现裂纹、键槽失效或磨损超出极限 | 代替 — 无需维修 |
| 旅行机构齿轮有轻微裂纹或键槽损坏 | 经工程评估后，维修方案可接受 |
| 制动鼓表面磨损在限度内 | 重新加工，然后验证剩余厚度是否≥原厚度的50%。 |
| 钢丝绳断股 | 立即更换 — 无法修复 |
| 结构焊缝出现裂纹 | 按合格程序进行焊接修复；部分熔透裂纹可能需要加固板。 |
