在制造工厂、仓库、钢铁厂和重工业设施中，桥式起重机电气系统故障是导致起重机停机的主要原因之一。与机械故障相比，电气故障通常更难诊断，因为其症状可能具有误导性。
例如，电机无法启动可能是由于接触器烧毁、限位开关故障、保险丝熔断、供电电压过低或电气连接松动造成的。同样，过热、异常振动、火花和间歇性停机通常表明起重机电气系统内部存在更深层次的问题。
最常见的 桥式起重机 电气系统故障包括电机过热、接触器和继电器损坏、电磁铁故障、控制电路故障、限位开关故障和电源问题。
本指南解释了如何使用系统化的诊断方法识别、排除故障和修复桥式起重机电气系统故障——从组件级检查到完整的控制电路分析。
第一部分：桥式起重机电气系统常见故障类型

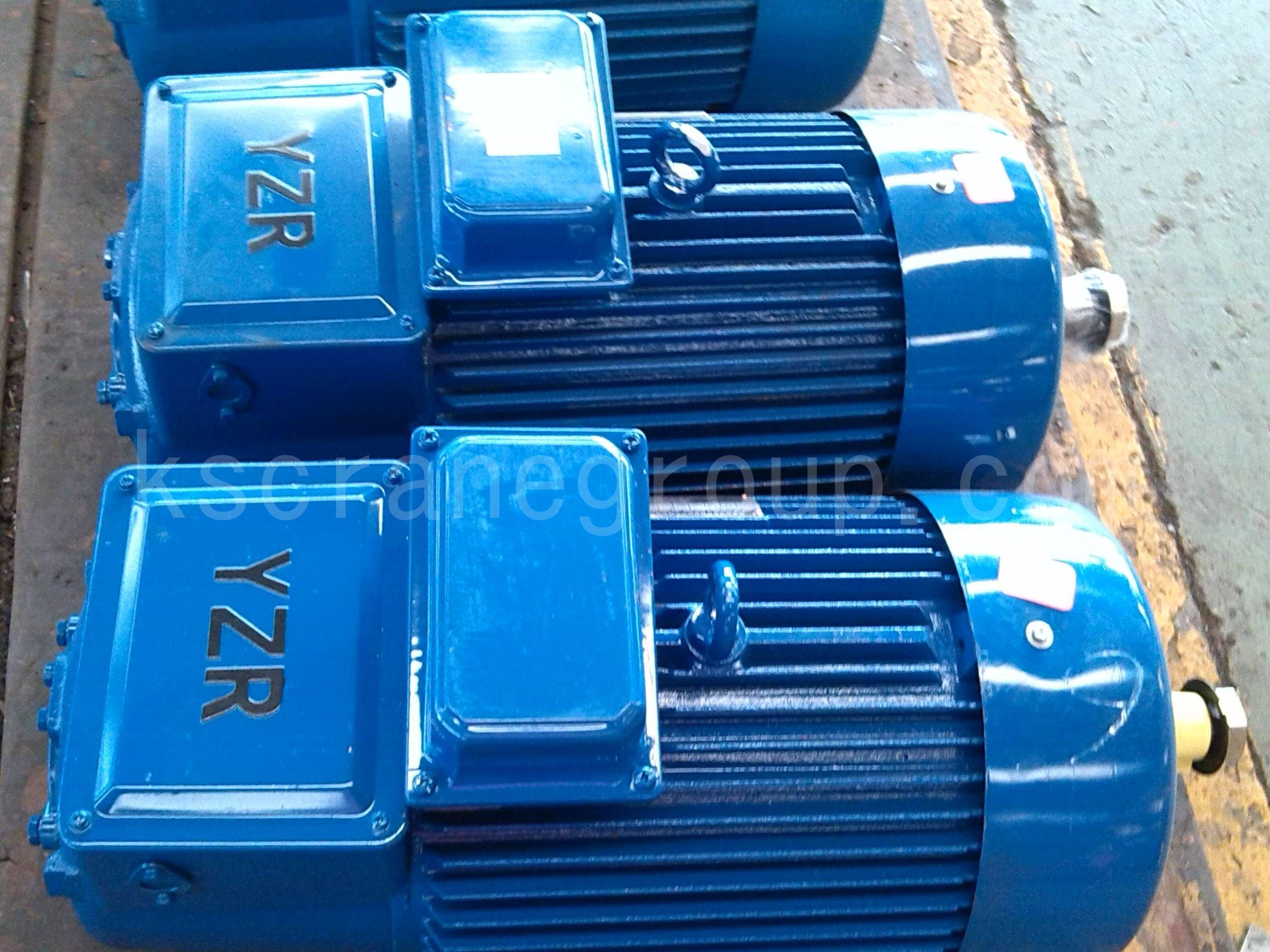

1. 交流电机故障
1.1 整个电机均匀过热
| 可能原因 | 纠正措施 |
|---|
| 占空比 (JC%) 增加导致过载 | 降低起重机作业强度或更换为额定功率为 JC% 的电机 |
| 低电压运行 | 如果电压降至额定值的 10% 以下，则停止运行。 |
| 应用电机选型错误 | 根据实际负载特性选择合适的电机 |
| 维护后的变化改变了起重机的性能参数 | 恢复原始设计参数 |
1.2 定子局部过热
| 可能原因 | 纠正措施 |
|---|
| 定子硅钢片间局部短路 | 消除短路原因；在修复区域涂抹绝缘漆 |
1.3 定子绕组局部过热
| 可能原因 | 纠正措施 |
|---|
| 三角形/星形 (Δ/Y) 接线错误 | 检查并纠正接线配置 |
| 一相绕组中的两点与机壳短路 | 修复受影响的相绕组 |
1.4 转子温度升高，定子电流过大，电机在额定负载下无法达到全速运转
| 可能原因 | 纠正措施 |
|---|
| 绕组端子、中性点或并联绕组接触不良 | 检查并修复焊点 |
| 绕组与滑环接触不良 | 检查并修复连接处 |
| 刷机机构接触不良 | 检查并调整电刷齿轮 |
| 转子电路接触不良 | 检查是否松动或接触不良；测试电阻，如果开路则更换电路 |
1.5 电机运行过程中的振动
| 可能原因 | 纠正措施 |
|---|
| 电机轴和减速器轴不同心 | 重新校准轴 |
| 轴承损坏或磨损 | 更换轴承 |
| 转子变形 | 检查和修理转子 |
1.6 运行过程中出现异常噪音
| 可能原因 | 纠正措施 |
|---|
| 定子相移（接线错误） | 检查并纠正线路连接 |
| 定子铁芯未紧密压缩 | 检查定子并进行维修 |
| 轴承磨损 | 更换轴承 |
| 槽楔扩展 | 切除膨胀楔形部分或进行更换 |
1.7 负载下电机转速下降
| 可能原因 | 纠正措施 |
|---|
| 转子端连接处短路 | 查找并排除短路 |
| 转子绕组在两点接地 | 检查每个线圈，修复损坏的绝缘层。 |
1.8 转子在运行过程中与定子摩擦
| 可能原因 | 纠正措施 |
|---|
| 轴承磨损、端盖未对准、定子或转子铁芯变形 | 更换故障轴承；校正端盖位置；去除定子/转子铁芯上的毛刺。 |
| 定子绕组连接错误导致磁不平衡 | 检查并纠正线圈连接；确认各相电流相等。 |
1.9 刷子或烧焦的滑环处产生火花
| 可能原因 | 纠正措施 |
|---|
| 刷子放置不当 | 通过研磨重新安装电刷 |
| 刷子在刷架里太松了 | 调整刷子尺寸或更换为正确尺寸的刷子 |
| 脏刷子和滑环 | 用酒精清洁滑环 |
| 滑环表面不平整导致电刷跳动 | 机械加工和抛光滑环表面 |
| 刷子压力不足 | 调整至 18–20 kPa |
| 刷子等级不正确 | 更换为正确规格 |
| 电刷间电流分布不均 | 检查刷架送料器连接并进行纠正 |
1.10 滑环开路

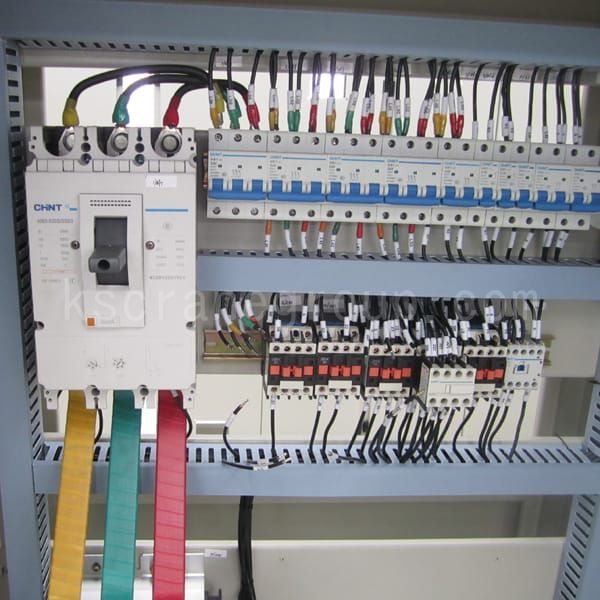

2. 交流电磁故障
2.1 线圈过热
| 可能原因 | 纠正措施 |
|---|
| 电磁铁过载（弹簧力过大） | 调节弹簧张力 |
| 磁路的固定部分和运动部分之间存在间隙。 | 消除差距 |
| 线圈电压与电源电压不匹配 | 更换线圈或改变连接方式 |
2.2 运行过程中出现过大的嗡嗡声/噪音
| 可能原因 | 纠正措施 |
|---|
| 电磁体过载 | 调节弹簧张力 |
| 磁路工作面上的污垢 | 彻底清洁 |
| 磁系统错位 | 调整制动机械部件，纠正错位 |
2.3 无法克服弹簧力
| 可能原因 | 纠正措施 |
|---|
| 电磁铁过载/主弹簧力过大 | 调整制动主弹簧张力 |
| 低供电电压 | 暂停操作，直至电压恢复正常。 |
3.1 线圈过热
| 可能原因 | 纠正措施 |
|---|
| 线圈过载 | 降低活动接触压力，使其与固定接触压力相匹配 |
| 磁路的运动部分未到达固定部分 | 排除错位、卡滞和污垢；如有损坏，请更换线圈。 |
| 可能原因 | 纠正措施 |
|---|
| 线圈过载 | 降低接触压力 |
| 磁路表面上的污垢 | 清洁表面 |
| 磁路自调节系统中的卡滞 | 清除障碍物 |
3.4 总承包商不愿参与
| 可能原因 | 纠正措施 |
|---|
| 刀闸开关或紧急开关未关闭 | 关闭开关 |
| 舱口/检修门开关已打开 | 关闭门开关 |
| 控制器手柄不在零位 | 返回句柄至零 |
| 控制电路保险丝熔断 | 检查或更换保险丝 |
| 线路无电压 | 检查线路电源 |
3.5 起重机作业期间频繁起吊
| 可能原因 | 纠正措施 |
|---|
| 接触压力不足 | 调整接触压力 |
| 联系人烧毁 | 更换触点或研磨和维修 |
| 脏接触 | 干净的 |
| 过载操作导致电流过大 | 负荷 |
| 集电轨与导轨接触不良 | 修复轨道或沟槽导体系统 |
4.液压电磁铁（推进器）故障
4.1 通电后推杆无法移动
| 可能原因 | 纠正措施 |
|---|
| 推杆卡住了 | 清除障碍物 |
| 低于额定电压 85% 的供电电压 | 将电压提升至额定水平 |
| 延时继电器（ZLO硅整流器）设置过短 | 调整至约 0.5 秒 |
| 整流器单元不工作 | 维修或更换 |
| 整流器单元损坏 | 维修或更换 |
| 时间继电器常开触点未闭合 | 检查并维修触点 |
| 无油或严重漏油 | 修理密封件，加注润滑油 |
4.2 推杆行程过短
| 可能原因 | 纠正措施 |
|---|
| 油量不足 | 加满油 |
| 活塞和轴承之间滞留有空气 | 引气 |
| 冲程设置过低 | 适当调整笔画 |
4.3 术后冲程逐渐减小
| 可能原因 | 纠正措施 |
|---|
| 气缸漏油 | 更换气缸 |
| 齿轮式阀瓣或动芯阀瓣密封不良 | 清除阀片上的机械杂质 |
| 密封环严重损坏 | 更换密封圈 |
4.4 启动时间过长
| 可能原因 | 纠正措施 |
|---|
| 电压过低 | 提高电压 |
| 活动部件卡住了 | 清除障碍物 |
| 制动扭矩设置过高 | 将制动扭矩调整至额定值 |
4.5 制动时间过长
| 可能原因 | 纠正措施 |
|---|
| 时间继电器触点无法断开。 | 检查并维修触点 |
| 活动部件卡住了 | 清除障碍物 |
| 油路堵塞 | 畅通的油路 |
| 制动系统机械故障 | 修复机械故障 |
第二部分：控制和电路系统故障
1. 保护盒刀闸开关闭合 → 控制电路保险丝熔断
| 可能原因 | 纠正措施 |
|---|
| 控制电路中的相间接地故障 | 使用兆欧表定位接地相并排除故障 |
2. 控制器接合时过电流继电器跳闸
| 可能原因 | 纠正措施 |
|---|
| 电机继电器设置不正确。 | 调整设置：I_set = (2.25–2.5) × I_rated |
| 机械传动装置卡住，导致电机过载 | 查找并清除机械障碍物 |
3. 主接触器接通 → 进线保险丝熔断
| 可能原因 | 纠正措施 |
|---|
| 该相发生相间接地故障 | 查找并消除接地故障 |
4. 控制器已接合但电机不转动
| 可能原因 | 纠正措施 |
|---|
| 单相断路——电机嗡嗡作响 | 找到断点并重新连接 |
| 转子电路开路 | 找到断点并重新连接 |
| 线路无电压 | 找到断点并重新连接 |
| 控制器触点实际上并未建立连接 | 检查和维修控制器 |
| 集电刷故障 | 检查和维修集尘器 |
| 刹车故障——无法释放 | 检查和修理刹车 |
快速检查： 如果电机发出嗡嗡声但不转动，几乎可以肯定是单相电源的问题。首先检查电源和转子电路的接线。
5. 控制器已接合 → 电机仅单向运转
| 可能原因 | 纠正措施 |
|---|
| 控制器反向触点不良或机械联锁装置故障 | 检查控制器，调整触点 |
| 配电线路故障 | 使用跳线法定位并修复故障 |
| 行程机构处于极限位置，限位开关已触发 | 只能朝一个方向跑——正常行为 |
| 限位开关故障 | 检查限位开关并排除故障 |
6. 限位开关已激活 → 主接触器无法释放
| 可能原因 | 纠正措施 |
|---|
| 限位开关电路开路 | 检查并修复开路 |
| 控制器线路布线错误 | 正确接线 |
7. 控制器返回关闭状态 → 主接触器无法释放
| 可能原因 | 纠正措施 |
|---|
| 定位机构故障 | 维修定位销 |
| 触点卡在电弧槽中 | 调整触点位置 |
8. 操作过程中控制器手柄卡住
| 可能原因 | 纠正措施 |
|---|
| 定位机构故障 | 调整定位压力 |
| 触点焊接在一起 | 文件联系人清理 |
9. 发电机无法励磁（适用于带车载发电机组的起重机）
| 可能原因 | 纠正措施 |
|---|
| 励磁电路开路 | 检查励磁电路 |
| 发电机反向旋转 | 交换驱动电路转子接线的两相。 |
| 可能原因 | 纠正措施 |
|---|
| 控制电路某处发生接地或短路 | 找到并消灭 |
| 接触器触点熔焊——主电路仍带电 | 锉掉烧焦的触点以恢复正常接触 |

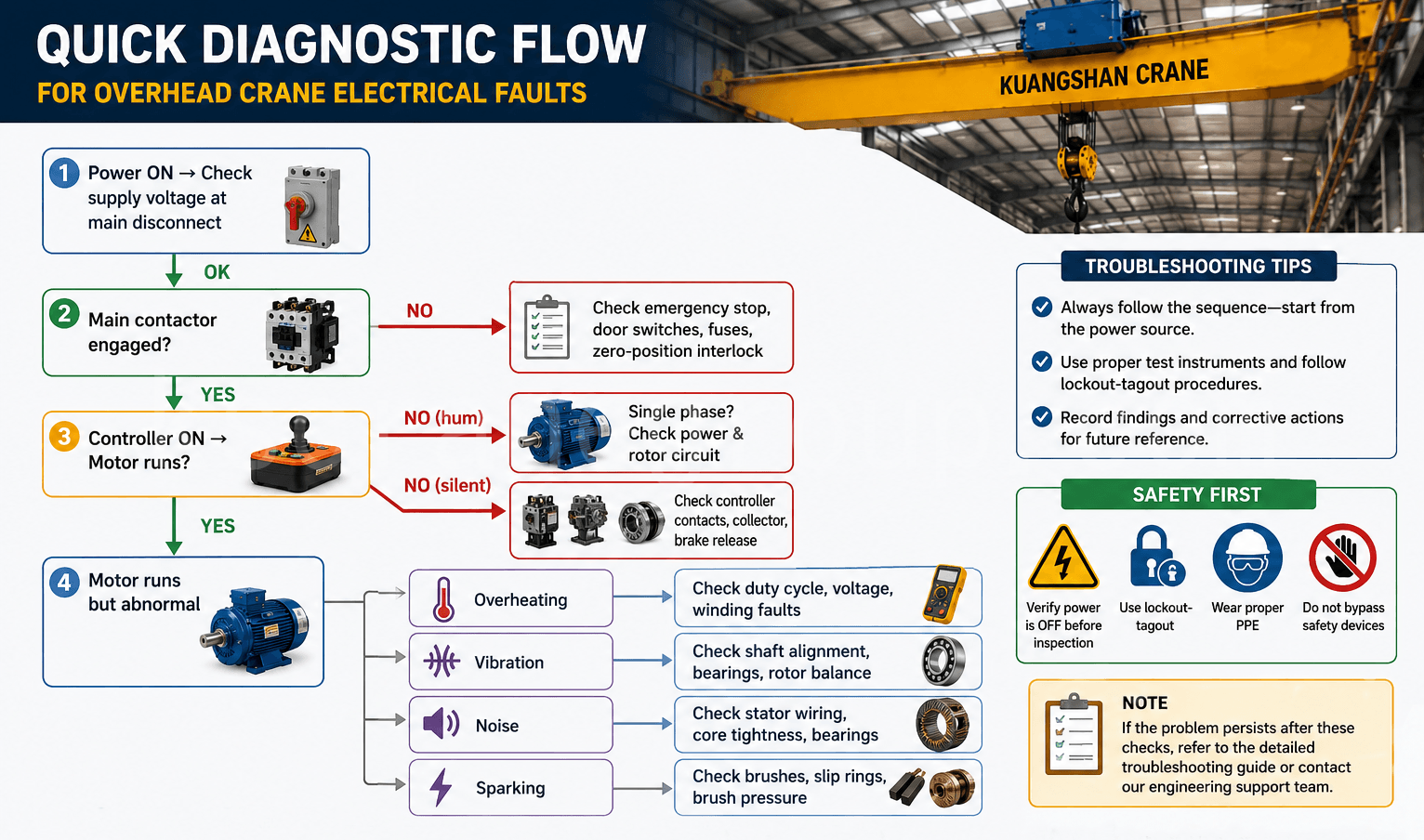

桥式起重机电气故障快速诊断流程
在排查电气故障时，打开任何配电盘之前，请按以下步骤操作：
起重机电气元件更换与维修指南
| 成分 | 代替 | 可以修复 |
|---|
| 绕组烧毁的电机 | ✓ | — |
| 电机仅轴承磨损 | — | ✓ 更换轴承 |
| 烧毁/焊接的接触器触点 | ✓（如果情况严重） | ✓ 文件整理和清洁（轻微） |
| 烧焦的滑环 | — | ✓ 机器加工和抛光 |
| 整流器单元损坏 | ✓ | — |
| 保险丝烧断了 | ✓ | —（先诊断病因） |
| 卡住/堵塞的电磁铁 | — | ✓ 清洁和润滑 |
| 液压推进器缸泄漏 | ✓ | — |
| 限位开关错位 | — | ✓ 调整位置 |
| 焊接式主接触器触点 | ✓ | — |
桥式起重机电气系统的预防性维护
预防桥式起重机电气系统故障比紧急停机或更换部件更具成本效益。结构化的电气维护计划可以减少意外停机，提高起重机安全性，并延长设备使用寿命。
定期检查电气连接
接线端子松动、导线损坏和接地不良是桥式起重机电气故障最常见的原因。应定期检查配电盘、导线系统和接线端子。
监测电机温度
电机过热是导致起重机电机故障的主要原因之一。操作人员应密切监测温度升高、异常气味、振动和电流消耗情况，以便及早发现异常运行状况。
频繁的开关循环会导致接触器表面磨损。烧蚀或熔焊的触点会导致间歇性故障或完全断电。
测试限位开关和安全装置
限位开关故障常常会导致意外停止或方向问题。安全联锁装置、紧急停止系统和行程限位开关应定期进行测试。
按计划进行电气检查
桥式起重机的日常电气维护应包括绝缘电阻测试、控制电路验证、导轨检查和制动系统检查。
