Leitfaden zur Sicherheit und Auswahl von Kranschäkeln – ISO 2415:2022 Typen, Güteklassen und 11 Sicherheitsregeln

Sicherheit beim Heben von Lasten mit Kranen gemäß ISO 2415:2022 und GB/T 25854. Erfahren Sie mehr über Schäkeltypen, Güteklassen, zulässige Tragfähigkeiten, Kennzeichnungsvorschriften, Prüfmethoden, Seitenlastgrenzen, Temperaturreduzierung und die 11 wichtigsten Sicherheitsregeln für sicheres Heben mit Kranen und vorschriftsmäßige Anschlagverfahren.

Ein Schäkel ist der häufigste Verbindungspunkt in jedem Brückenkran Hebevorrichtung – die Verbindung von Drahtseilen mit Anschlagmitteln, Anschlagmitteln mit Traversen und Traversen mit dem Kranhaken. Wenn jede Verbindung im Lastpfad von einem geschmiedeten Stahlkörper und einem Gewindebolzen abhängt, ist die korrekte Ausführung der Details unerlässlich.

Normenkontext: Die aktuelle chinesische Norm GB/T 25854-2010 ist identisch mit (IDT) ISO 2415:2004, die ein 4/6/8-Klassifizierungssystem verwendet. ISO 2415:2022 ersetzte dieses durch ein 6/8/10-Klassifizierungssystem, passte die bevorzugten Abmessungen und die Anforderungen an die Wärmebehandlung an und integrierte die Sicherheitsregeln für Schäkel als Anhang B direkt in die Norm. Da noch keine Revision von GB/T 25854 registriert wurde, werden hier sowohl die aktuelle chinesische Norm (4/6/8) als auch die neueste ISO-Norm (6/8/10) referenziert.

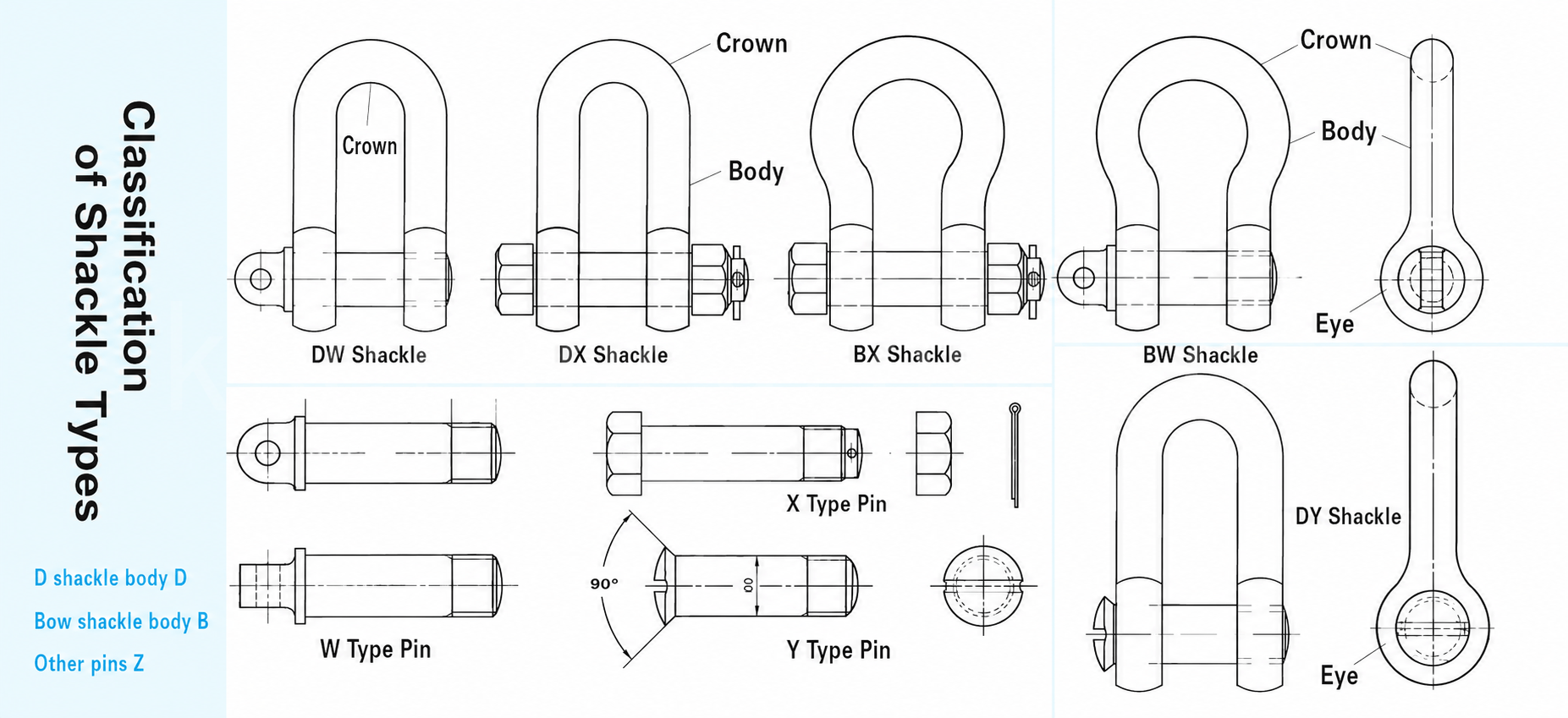

1. Kranschäkeltypen nach Körperform

Die Schäkelkörper werden aus hochfestem legiertem Stahl (Kohlenstoffstahl, Edelstahl) geschmiedet oder gegossen und mit Oberflächenbehandlungen wie Feuerverzinkung, Pulverbeschichtung oder Dacromet zum Korrosionsschutz versehen. Der Bolzen muss präzise in die Bohrung des Schäkelkörpers passen.

Schäkel können direkt mit Hebehaken verbunden werden, die den Normen GB/T 24812 (geschmiedete Ösenhaken) und GB/T 24813 (geschmiedete Gabelhaken) entsprechen.

Feldregel: Beim Verbinden zweier Hebebänder mit einem Kranhaken ist stets ein Bügelschäkel zu verwenden. Die Hebebänder werden in den Schäkelkörper eingeführt, der Haken greift in den Bolzen ein. Der Winkel zwischen den Hebebändern muss unter 120° liegen – ist er größer, erhöht sich die Last auf jedem Schenkel drastisch.

2. Schäkeltypen nach Bolzenkonfiguration

Für kritische Hebevorgänge oder Langzeitinstallationen werden Bolzen vom Typ W empfohlen. Die zusätzlichen 30 Sekunden Montagezeit sind eine kostengünstige Vorsichtsmaßnahme. Für dauerhafte Montage oder Anwendungen, bei denen die Bolzensicherheit höchste Priorität hat, bieten Bolzen vom Typ X mit Mutter und Splint die sicherste Verbindung.

3. Wie man die Bezeichnung eines Brückenkranschäkels liest

Schäkel GB/T 25854 – 6 – DW20

• 6 — Klasse 6 (auch erhältlich: Klasse 4, Klasse 8 gemäß GB/T 25854-2010)
• D — Dee-Körper (B = Bow-Körper)
• B — Gewindebolzen mit Kragen und Stufe (X = Sechskantschraube + Mutter + Splint; Y = Senkkopfschraube + Schlitzschraube; Z = herstellerspezifisch)
• 20 — WLL = 20 Tonnen

WLL (Arbeitslastgrenze) ist die maximale Masse, die ein Schäkel unter allgemeinen Betriebsbedingungen tragen kann. Dies ist zu unterscheiden von WL (Arbeitslast), was die maximale Masse unter SPEZIFISCHEN Betriebsbedingungen ist – unter Berücksichtigung von Seitenbelastung, Temperatur, dynamischen Effekten und anderen anwendungsspezifischen Faktoren.

4. Bewertungskriterien

Jeder Schäkel muss dauerhafte, gut lesbare Markierungen aufweisen, die mit einer Methode angebracht werden, die die mechanischen Eigenschaften nicht beeinträchtigt.

Mindestmarkierungen am Körper:

1. Markenzeichen oder Kennzeichnung des Herstellers
2. Güteklasse (4 / 6 / 8 gemäß GB/T 25854; 6 / 8 / 10 gemäß ISO 2415:2022)
3. WLL (Format: WLL 10 t)
4. Rückverfolgbarkeitscode (Chargen-/Losidentifikation)

Markierungen der Stifte:

• Stifte ≥ 13 mm Durchmesser: Güteklasse + Herstellerkennzeichnung
• Stifte < 13 mm Durchmesser: Mindestklasse

Wenn Sie die Markierungen nicht lesen können, verwenden Sie den Schäkel nicht.

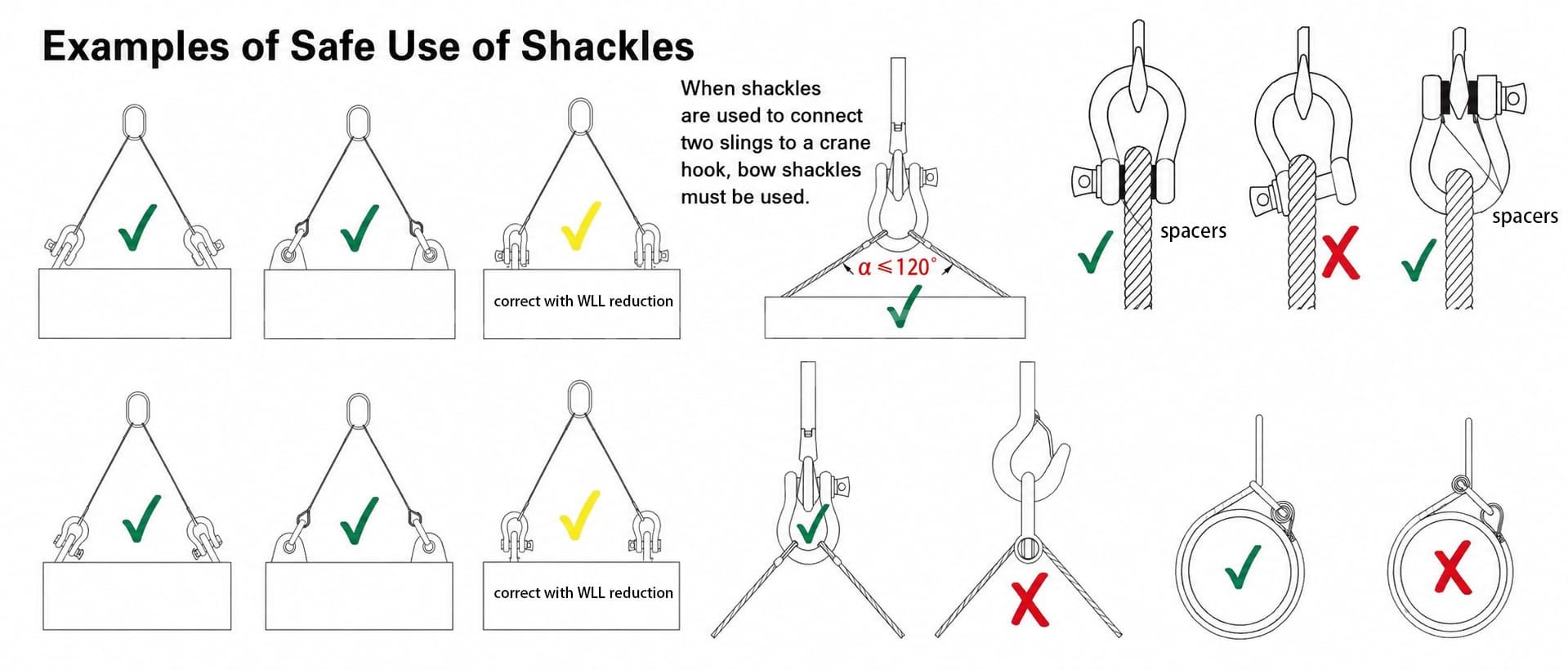

5. Die 11 Sicherheitsregeln für Kranschäkel – ISO 2415:2022 Anhang B

Regel 1 – Inspektion vor der Benutzung

Vor jedem Hebevorgang überprüfen:

• Gehäuse und Stift sind als gleich groß, gleich Modell und vom selben Hersteller identifizierbar.
• Alle Markierungen sind lesbar
• Stift- und Gehäusegewinde sind unbeschädigt
• Keine sichtbare Verformung am Gehäuse oder Stift
• Kein nennenswerter Verschleiß
• Keine Kerben, Riefen, Risse oder Korrosion am Gehäuse oder Stift

Regel 2 – Niemals Stifte und Körper mischen

Ein Bolzen darf nur durch einen Bolzen gleicher Größe und mindestens gleichen Modells und Herstellers ersetzt werden. Ein nicht passender Bolzen lässt sich zwar leicht einschrauben, kann aber unter Last versagen.

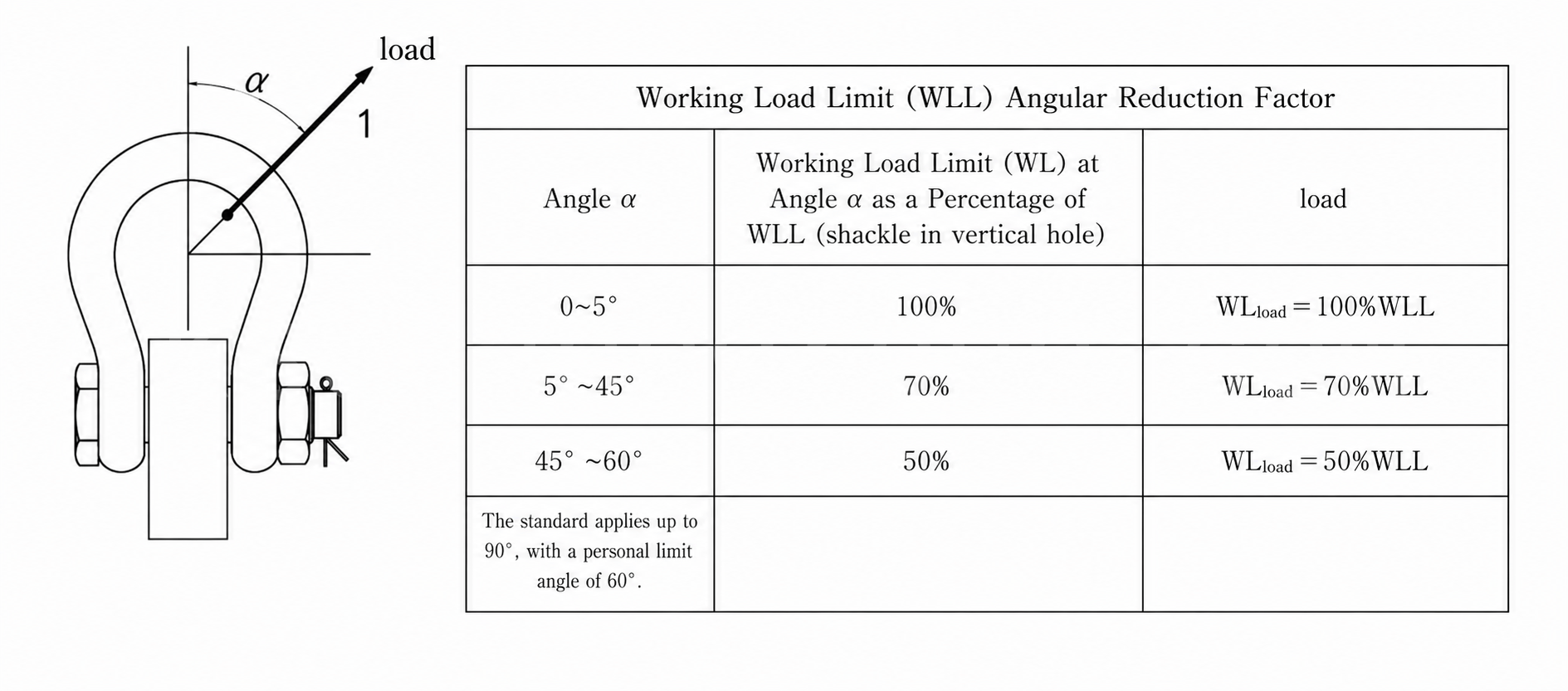

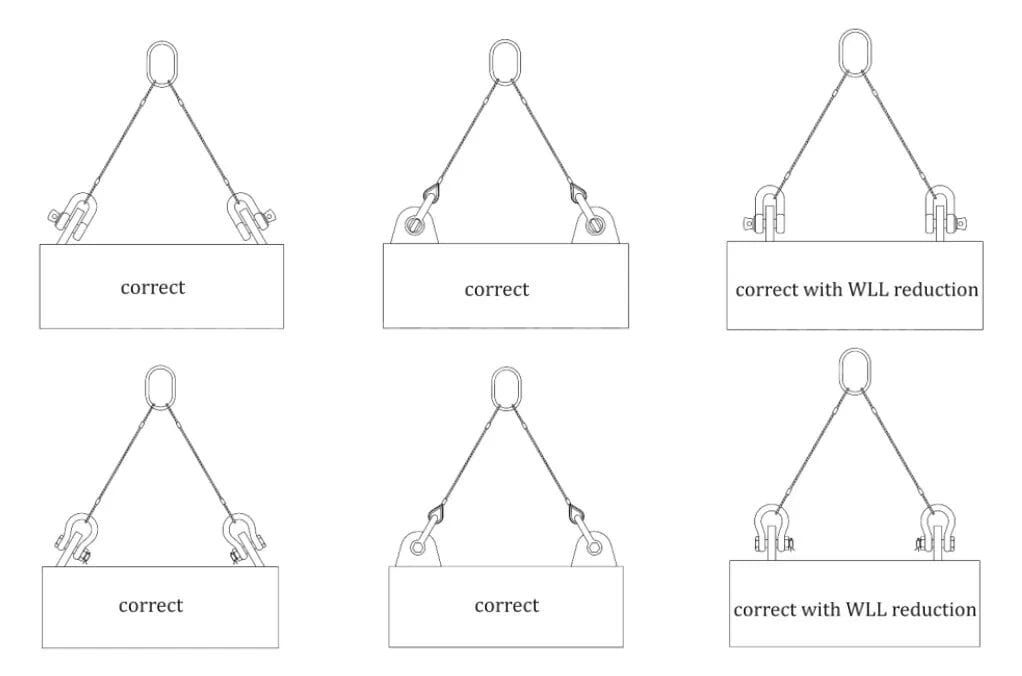

Regel 3 – Vermeiden Sie seitliche Belastung.

Positionieren Sie die Hebeösen so, dass der Schäkel in einer Linie belastet wird. Seitliche Belastung reduziert die Tragfähigkeit drastisch.

Lässt sich eine seitliche Belastung nicht vermeiden, ist die zulässige Tragfähigkeit (WLL) gemäß der Reduktionstabelle in der Norm zu verringern.

Regel 4 – Zweibeinige Schlingenverbindungen: Nur Schäkel

Beim Verbinden zweier Hebebänder mit einem Kranhaken ist ein Bügelschäkel zu verwenden. Die Hebebänder werden in den Schäkelkörper eingeführt, der Haken greift in den Bolzen ein. Der eingeschlossene Winkel zwischen den Hebebändern darf 120° nicht überschreiten.

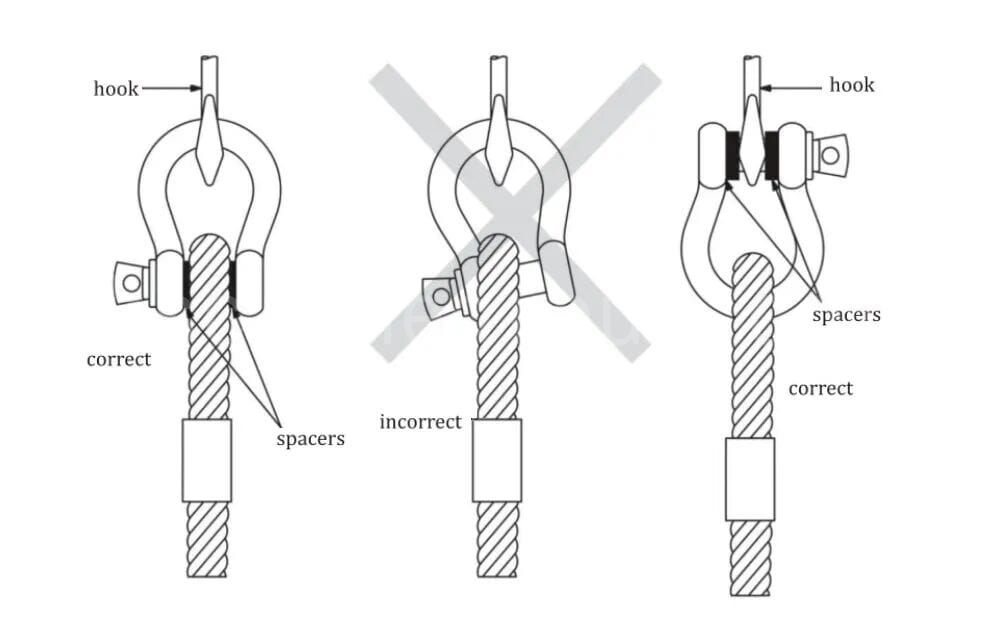

Regel 5 – Verwenden Sie Distanzscheiben, keine angeschweißten Distanzscheiben

Um einen Schäkel mittig an einer Hebeöse zu positionieren, verwenden Sie lose Distanzscheiben auf dem Bolzen. Schweißen Sie niemals Unterlegscheiben oder Platten an die Öse, um die Maulweite zu verringern – dies verändert den Lastpfad und beeinträchtigt die Tragfähigkeit des Schäkels.

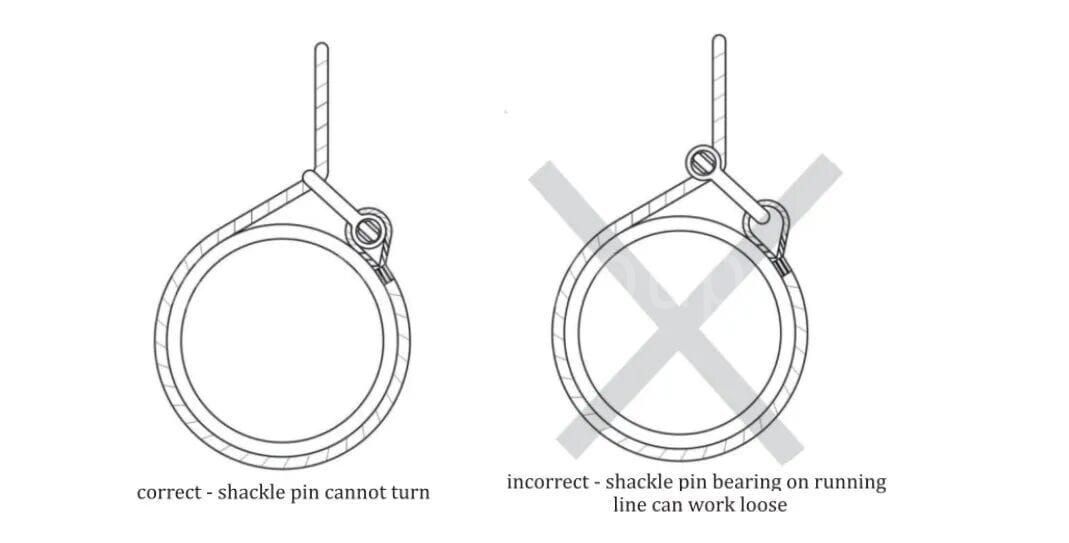

Regel 6 – Verhindern Sie die Drehung des Bolzens unter Last

Vermeiden Sie Anwendungen, bei denen Last- oder Seilbewegungen ein Verdrehen und Herausdrehen des Bolzens verursachen könnten. Bei Bolzen mit Schraubverbindung ist ein Versagen nur eine Frage der Zeit, sobald sich der Bolzen unter zyklischer Belastung zu lösen beginnt.

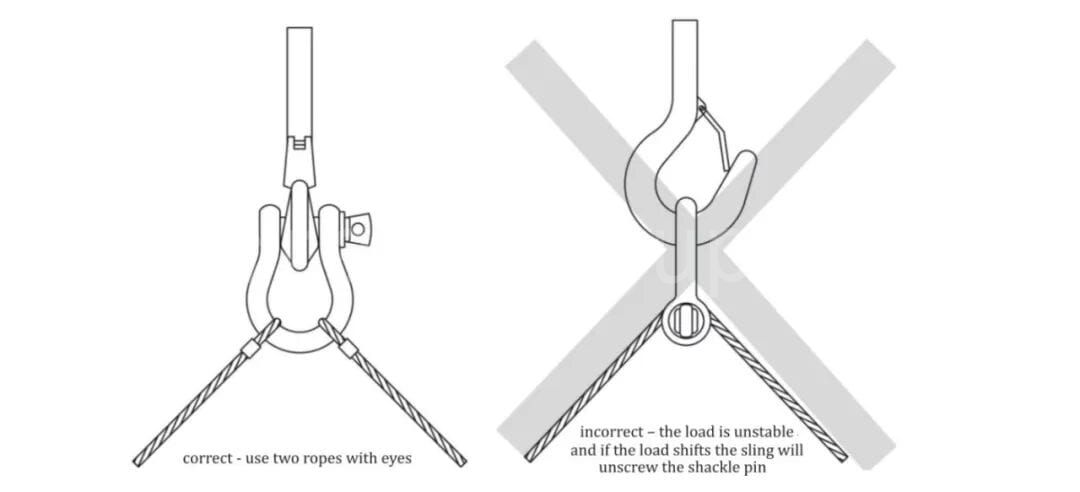

Regel 7 – Vermeiden Sie instabile Lastkonfigurationen

Kann sich die Last während des Hebevorgangs verschieben, neigen oder drehen, können am Schäkel unerwartete Biegemomente auftreten. Die Last muss so angehoben werden, dass sie stabil steht und der Schäkel nur Zugkräften ausgesetzt ist.

Regel 8 – X-Typ-Pins für kritische Installationen verwenden

Für permanente Befestigungen oder Anwendungen, bei denen die Bolzensicherheit von größter Bedeutung ist (Hängeplattformen, Langzeit-Hebebühnen), bieten X-Bolzen mit Sechskantschraube, Mutter und Splint die sicherste Verbindung.

Regel 9 – Temperaturreduzierung

Schäkel verlieren bei erhöhten Temperaturen an Festigkeit. Folgende Reduzierungen der zulässigen Tragfähigkeit sind zu beachten:

Bei Temperaturen außerhalb von -20 °C bis 400 °C konsultieren Sie bitte den Hersteller.

Regel 10 — Chemikalienexposition

Schäkel dürfen niemals in Säurelösungen getaucht oder ohne Herstellergenehmigung Säuredämpfen oder anderen Chemikalien ausgesetzt werden. Selbst atmosphärische Korrosion in Chemieanlagen kann bei hochfesten legierten Stählen zu Wasserstoffversprödung führen.

Regel 11 — Periodische Inspektion (maximal 6 Monate)

Alle im Einsatz befindlichen Schäkel müssen regelmäßig von einer sachkundigen Person gründlich geprüft werden. Das Prüfintervall richtet sich nach der Nutzungshäufigkeit und den Umgebungsbedingungen, darf jedoch sechs Monate nicht überschreiten. Schäkel mit unleserlichen Markierungen, sichtbaren Verformungen, Gewindeschäden, einem Verschleiß von mehr als 10 ½ des ursprünglichen Querschnitts, Rissen oder Lochfraß müssen unverzüglich außer Betrieb genommen werden.

Bezug genommene Normen(Anfrage zu chinesischen Krannormen):

• ISO 2415:2022 — Geschmiedete Schäkel für allgemeine Hebezwecke — D-Schäkel und Bügelschäkel (aktueller internationaler Standard; 6/8/10-Klassifizierungssystem, Sicherheitsbestimmungen gemäß Anhang B)
• GB/T 25854-2010 — Schäkel, D-Schäkel und Bügelschäkel für allgemeine Hebezwecke (IDT ISO 2415:2004; 4/6/8-Klassifizierungssystem; derzeit in China gültig)
• GB/T 24812 — Geschmiedete Hebehaken aus Stahl mit Öse
• GB/T 24813 — Geschmiedete Stahl-Hebehaken mit Schäkel

Quellenangabe: Wenn Ihr Lieferant GB/T 25854-2010 angibt, entspricht der Schäkel der ISO-Version von 2004 mit den Festigkeitsklassen 4/6/8. Gibt er hingegen die Konformität mit ISO 2415:2022 an, ist mit dem aktualisierten Festigkeitsklassensystem 6/8/10 und den Sicherheitsbestimmungen von Anhang B zu rechnen. Prüfen Sie vor der Beschaffung, welche Norm gilt.
