Dimensionierung von Drahtseilen für Brückenkrane ohne Tabellen – Eine schnelle Formelmethode für Baustellentechniker

Datum: 30. Juni 2026

Wenn Sie auf einer Baustelle oder in einer Projektbesprechung gefragt werden: „Welchen Durchmesser muss das Drahtseil für einen Kran mit einer Traglast von X Tonnen haben Sie möglicherweise nicht die Normen GB/T 20118 oder ISO 2408 zur Hand. Dieser Artikel stellt eine auf Koeffizienten basierende Schnellformel für Drahtseile der Klassen 6×19 und 6×36 vor – die beiden Seilfamilien, die über 901 Tonnen an Krananwendungen abdecken. Die Methode wurde anhand der Tabellen der Norm GB/T 20118-2017 mit einer Fehlertoleranz von unter 2 Tonnen verifiziert.

1. Ermitteln Sie den Sicherheitsfaktor des Drahtseils des Brückenkrans.

Der Sicherheitsfaktor ist das Verhältnis der minimalen Bruchkraft des Seils zur gesamten Arbeitslast.

BewerbungMindestsicherheitsfaktor
Statische Abstützung / Abspannseile (dauerhafte Spannung)3
Manuelle Hebezeuge4
Motorbetriebene Hebezeuge5–6
KrankonstruktionGemäß GB/T 3811 Krankonstruktionsnorm
Sicherheitsfaktor für Drahtseile von Brückenkränen

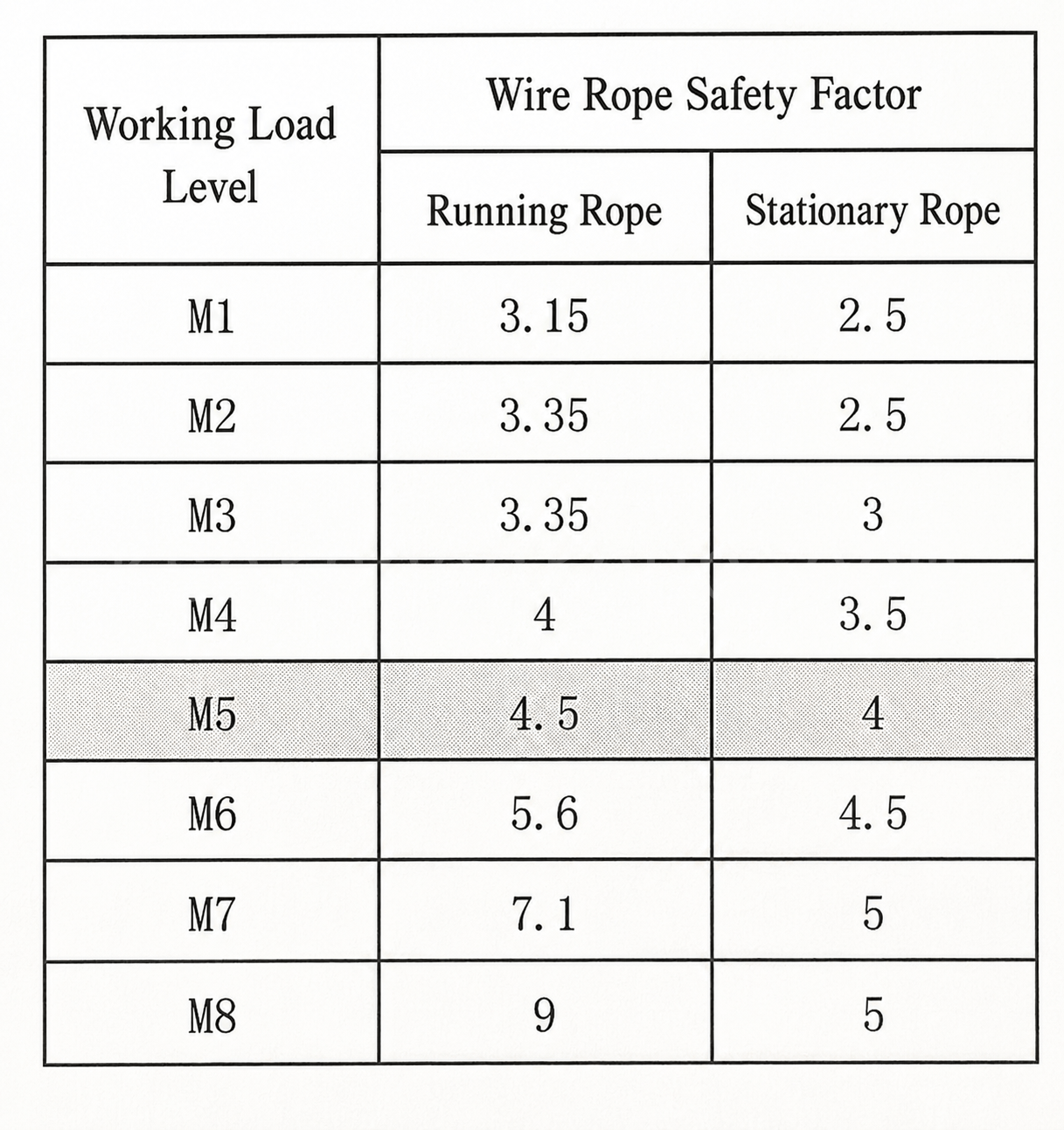

1. Bestimmen Sie den Sicherheitsfaktor des Drahtseils eines Brückenkrans.

Für allgemeine Hebevorgänge mit motorbetriebenen Geräten wählen Sie standardmäßig 5 oder 6. Wenn die Last den Zugang für Personen erfordert oder über kritischer Infrastruktur hängt, wählen Sie einen höheren Wert.

2. Bestimmen Sie die Seilklasse des Brückenkrans.

Klasse A – Linearer Kontakt (Bevorzugt für Kranhubarbeiten)

Litzen der Klassen 6×19 und 6×36. Die Drähte innerhalb jeder Litze sind so angeordnet, dass der Kontakt entlang von Linien und nicht punktuell erfolgt. Dadurch wird die Belastung gleichmäßiger verteilt und eine höhere Dauerfestigkeit erzielt. Diese Litzen sind die Standardwahl für Kranhebemechanismen.

Gängige Konstruktionen: 6×19S-FC, 6×19S-IWRC, 6×36WS-FC, 6×36WS-IWRC, 6×17S, 6×21S, 6×21F, 6×26WS, 6×19W, 6×25F, 6×31WS, 6×29F, 6×37FS, 6×41WS, 6×46WS, 6×49SWS, 6×55SWS.

CodeBedeutungMerkmal
BWarrington (abwechselnde Drahtstärken in der äußeren Schicht)Gute Flexibilität
SSeale (grobe Außendrähte)Gute Abriebfestigkeit
FFüllmaterial (kleine Fülldrähte zwischen den Schichten)Kompakte Bauweise
WSWarrington-Seale-VerbundwerkstoffOptimale Balance zwischen Flexibilität und Ermüdungsbeständigkeit – am häufigsten bei Kranen anzutreffen.
FCFaserkernSpeichert Schmiermittel, ist flexibler
IWRCUnabhängiger Drahtseilkern (Stahl)Höhere Bruchfestigkeit – etwa 1,08-mal so hoch wie die FC-Äquivalenz
Eigenschaften des Krandrahtseils

Klasse B — Punktkontakt (Sekundäranwendungen)

Die Seilklassen 6×19M und 6×37M kreuzen sich an einzelnen Punkten, was zu Spannungskonzentrationen und geringerer Dauerfestigkeit führt. Sie werden hauptsächlich für statische Abspannseile und sekundäre Anwendungen eingesetzt.

Gängige Konstruktionen: 6×19M-FC, 6×19M-IWRC, 6×37M-FC, 6×37M-IWRC.

3. Die Schnellformel zur Durchmesserbestimmung von Drahtseilen für Brückenkrane

Für Klasse A, Zugfestigkeit 1770 MPa, Faserkern – die gebräuchlichste Drahtseilkonfiguration für Brückenkrane:

d ≥ √(T ÷ k)

  • wobei: k = 0,06
  • T = sichere Arbeitslast pro Seil (Tonnen)
  • d = Nennseildurchmesser (mm)

Einfach ausgedrückt: d² × 0,06 = T. Das Quadrat des Seildurchmessers in Millimetern multipliziert mit 0,06 ergibt die sichere Arbeitskapazität in Tonnen.

Beispiel: Für einen 10-Tonnen-Einteil-Hebevorgang wird d = √(10 ÷ 0,06) = √166,7 ≈ 12,9 mm benötigt (aufgerundet). 13 mm aus der Standarddurchmesser-Serie.

Die Standarddurchmesserreihe (mm) für Klasse A: 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56. (6 und 7 mm existieren, sind aber beim Heben mit Kranen selten; 58 und 60 mm hängen von der jeweiligen Konstruktion ab.)

Anpassung an unterschiedliche Zugfestigkeitsklassen

Der Basiskoeffizient k = 0,06 gilt für 1770 MPa. Für jede Druckstufenstufe von etwa 90–100 MPa ist eine Anpassung um ±0,003 vorzunehmen.

Aufstieg in eine höhere Klassenstufe: k_i = 0,06 + 0,003 × i

Abwärtsschritt: k_i = 0,06 – (0,003 × i + 0,001)

Wobei i = 0 bei 1770 MPa. Die Zugfestigkeitsreihe: 1570 → 1670 → 1770 → 1870 → 1960 → 2160 MPa.

Zugfestigkeit (MPa)Faserkern kStahlkern k (= FC × 1,08)
15700.0530.057
16700.0560.061
17700.0600.064
18700.0630.068
19600.0660.071
21600.073 0.079
Vergleichstabelle der Zugfestigkeit und Seiltiefe von Kranseilen

Sonderfall für einen Faserkern mit 2160 MPa: Der berechnete Wert beträgt 0,072, der verifizierte Koeffizient jedoch 0,073 – es müssen also 0,001 addiert werden. Diese Ausnahme gilt nur für die Note 2160.

Beispiel: Für einen Faserkern mit 1870 MPa (i = 1) gilt: k = 0,06 + 0,003 = 0,063. Bei gleicher Last von 10 Tonnen ergibt sich: d = √(10 ÷ 0,063) = √158,7 ≈ 12,6 mm → aufgerundet auf 13 mm.

4. Seilgewichtsschätzung

Sobald der Durchmesser ausgewählt ist, ungefähres Gewicht pro 100 Meter:

m_FC = 0,38 × d² (Faserkern, Klasse A)

m_IWRC = 0,418 × d² (Stahlkern, Klasse A)

Dabei ist m das Gewicht (kg pro 100 m) und d der Durchmesser (mm). Die Gewichtskoeffizienten sind unabhängig von der Zugfestigkeitsklasse.

Beispiel: 13 mm Faserkernseil → m = 0,38 × 169 = 64 kg pro 100 m. Ein 30-Meter-Fall wiegt ungefähr 19 kg.

5. Rückrechnung der Tragfähigkeit anhand eines vorhandenen Seils

Wenn Sie vor Ort ein Seil ohne Kennzeichnung – ohne Zertifikat, ohne Etikett, ohne Markierung – vorfinden, messen Sie dessen tatsächlichen Durchmesser und schätzen Sie dessen sichere Arbeitslast ab:

F = 0,06 × d² (Tonnen, Klasse A, 1770 MPa, Faserkern)

Beispiel: Ein gefundenes Seil hat einen Durchmesser von 16 mm. F = 0,06 × 256 = 15,4 Tonnen zulässige Arbeitslast (bei 1770 MPa, Klasse A, FC). Bei Stahlkern: Multiplikation mit 1,08 → 16,6 Tonnen.

Wichtig: Diese Rückrechnung geht von einem neuen Seil im Originalzustand aus. Verschleiß, Korrosion, Drahtbrüche oder Materialermüdung werden nicht berücksichtigt. Führen Sie daher vor der Verwendung eines gefundenen Seils zum Heben stets eine gründliche Sichtprüfung durch und prüfen Sie es anhand der Ausmusterungskriterien.

6. Methoden zur Endbefestigung von Drahtseilen bei Brückenkränen

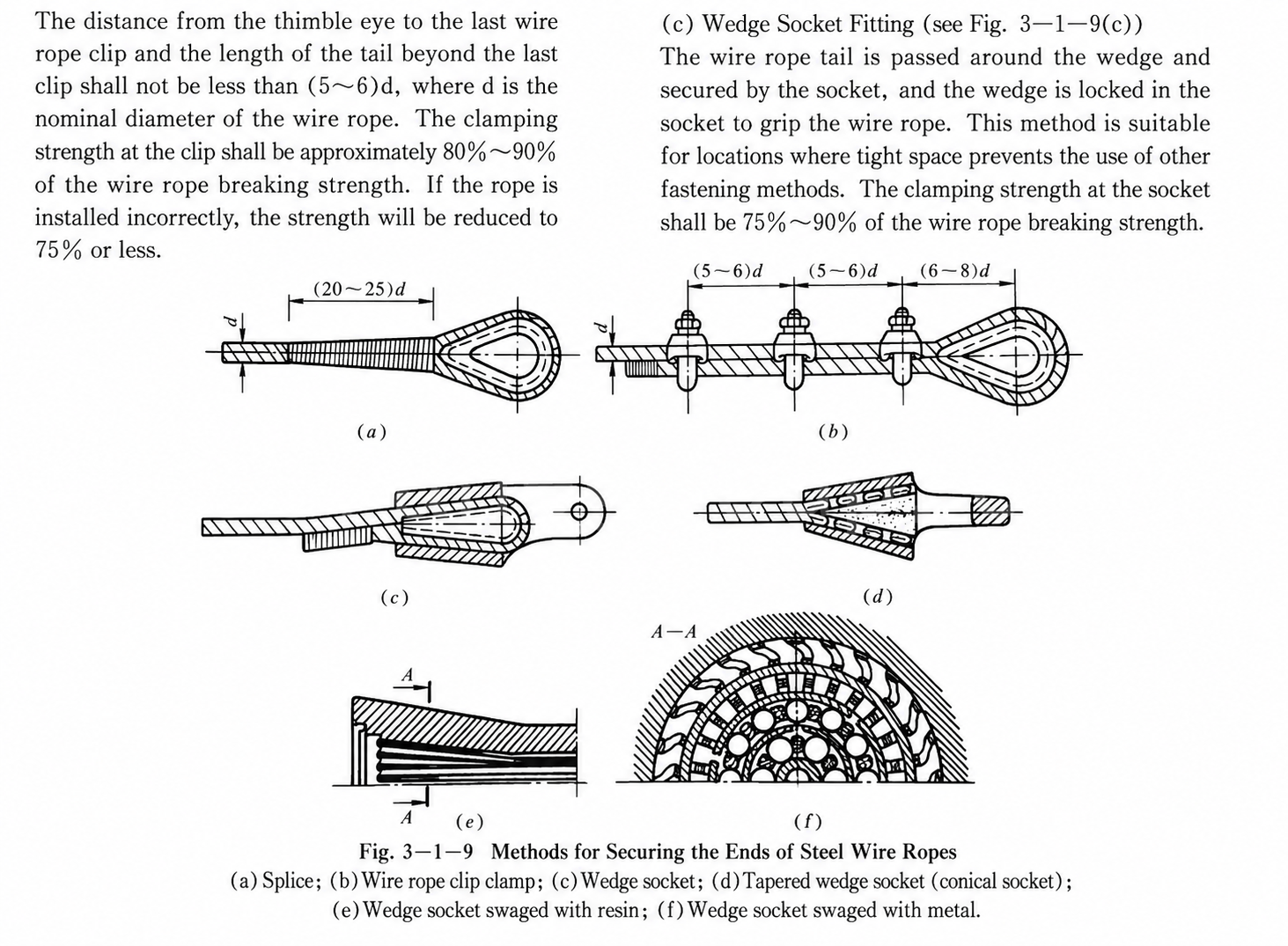

2. Methoden zur Endbefestigung von Drahtseilen bei Brückenkränen
VerfahrenStandardGrundregel
DrahtseilklemmenGB/T 5976d ≤ 16 → 3 Klammern; 16 < d ≤ 20 → 4 Klammern; 20 < d ≤ 26 → 5 Klammern; d > 26 → 6 Klammern. Klammerabstand = (5–6) × d
KeilsteckdoseGB/T 5793Das Schwanzende fest hinter dem Keil umwickeln; die chinesische Norm schreibt keinen Sicherungsclip vor, die US-amerikanische Praxis (ASME B30.5) sieht jedoch zur zusätzlichen Sicherung einen weiteren Clip hinter dem Keil vor.
Aluminiumhülse (geschmiedet)Erfordert eine hydraulische Presse; durch Verformungsmessung überprüfbar.
SpleißenHandgespleißtes Auge; traditionell, rückläufig in der industriellen Verwendung
Konische Fassung (gegossenes Zink/Harz)Hochfeste Endverschlüsse für Seile mit großem Durchmesser
Vergleichstabelle der Normen für die Befestigung von Drahtseilen an Brückenkränen

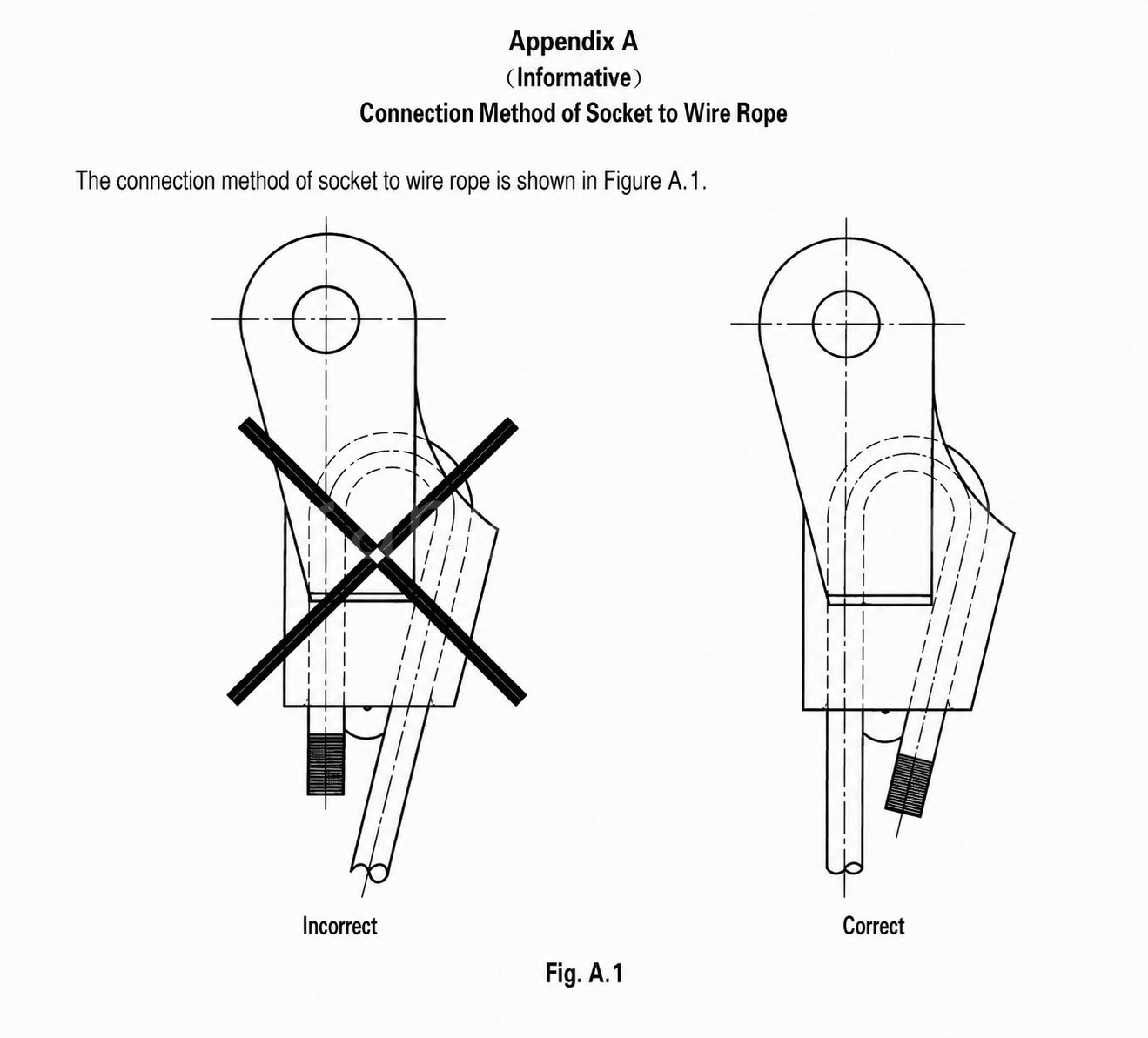

3 Methoden zur Endbefestigung von Drahtseilen bei Brückenkränen 1

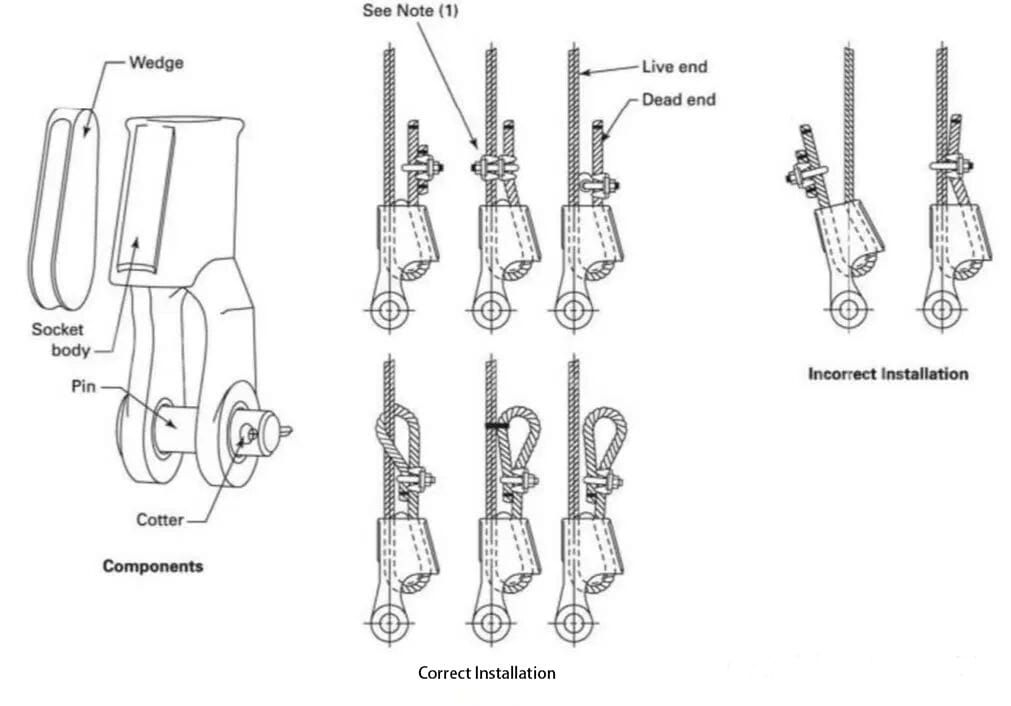

4. Methoden zur Endbefestigung von Drahtseilen bei Brückenkränen2

Anhang: Koeffizienten der Klasse B (Punktkontaktseile)

Für Punktkontaktseile der Klassen 6×19M und 6×37M, die beim Kranheben deutlich seltener zum Einsatz kommen:

ParameterSymbolWert (FC, 1770 MPa)
Basiskoeffizientk0.053
Notenanpassungk_i0,053 ± 0,003 × i (symmetrisch, kein zusätzlicher Wert -0,001)
Gewichtungskoeffizient (FC)w10.35
Gewichtungskoeffizient (IWRC)w20.40
Sichere Kapazität (FC)F0,053 × d² (Tonnen)
Festigkeit von Krandrahtseilen der Klasse B

Beispiel für Klasse B, 1570 MPa: k = 0,053 – (0,003 × 2) = 0,047.

Referenzierte Normen (Anfrage zu chinesischen Krannormen):

  • GB/T 20118-2017 — Stahlseile für allgemeine Zwecke (maßgebliche Quelle für genaue Mindestbruchkraftwerte)
  • GB/T 5793-2006 — Keilösen für Drahtseile
  • GB/T 5976-2006 — Drahtseilklemmen

Genauigkeit der Methode: Die Überprüfung erfolgte anhand der Tabellen der Norm GB/T 20118-2017. Die Abweichung liegt im Allgemeinen innerhalb von 2% für die betrachteten Seilkonstruktionen. Dies ist eine praktische Feldmethode – für die endgültigen technischen Spezifikationen ist stets die vollständige Norm zu konsultieren.
